VEHICLE SPEED CONTROL

CONTENTS

page

page

CHECKING FOR FAULT CODE

. . . . . . . . . . . . . . 3

DIAGNOSIS PROCEDURES

. . . . . . . . . . . . . . . . 2

GENERAL INFORMATION . . . . . . . . . . . . . . . . . . 1
INOPERATIVE SYSTEM

. . . . . . . . . . . . . . . . . . . 3

POWERTRAIN CONTROL MODULE ELECTRICAL

TEST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

ROAD TEST

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

SERVO ELECTRICAL TESTS

. . . . . . . . . . . . . . . 4

SERVO UNIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

SERVO VACUUM TEST

. . . . . . . . . . . . . . . . . . . 9

STOP LAMP VEHICLE SPEED CONTROL

SWITCH TEST

. . . . . . . . . . . . . . . . . . . . . . . . . 8

VACUUM SUPPLY TEST

. . . . . . . . . . . . . . . . . . 9

VEHICLE SPEED CONTROL SWITCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

VEHICLE SPEED CONTROL SWITCH TEST

. . . 8

VEHICLE SPEED CONTROL ELECTRICAL

TESTS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

GENERAL INFORMATION

The vehicle speed control is electronically con-

trolled and vacuum operated. The electronic control
is integrated into the powertrain control module, lo-
cated next to battery. The controls are located on the
steering wheel and consist of the ON/OFF, RESUME/
ACCEL and SET/DECEL buttons (Fig. 1). For iden-
tification and location of the major components (Fig.
2 through 8).

The system is designed to operate at speeds above

35 mph (50 km/h).

WARNING: THE USE OF VEHICLE SPEED CON-
TROL IS NOT RECOMMENDED WHEN DRIVING
CONDITIONS DO NOT PERMIT MAINTAINING A
CONSTANT SPEED, SUCH AS IN HEAVY TRAFFIC
OR ON ROADS THAT ARE WINDING, ICY, SNOW
COVERED, OR SLIPPERY.

TO ACTIVATE: The ON/OFF button to the de-

pressed latched position, ON, the vehicle speed con-
trol function is now ready for use.

TO DEACTIVATE: A soft tap of the brake pedal,

normal brake application or depressing the clutch
pedal while the system is engaged will disengage ve-
hicle speed control without erasing memory. A sud-
den increase in engine rpm may be experienced if the
clutch pedal is depressed while the vehicle speed con-
trol is engaged. Pushing the ON/OFF button to the
unlatched position or turning off the ignition erases
the memory.

TO SET SPEED: When the vehicle has reached

the desired speed push the SET/DECEL button to en-
gage system which will then automatically maintain
the desired speed.

TO DECELERATE: When vehicle speed control is

engaged, holding the SET/DECEL button depressed
allows the vehicle to coast to a lower speed setting.

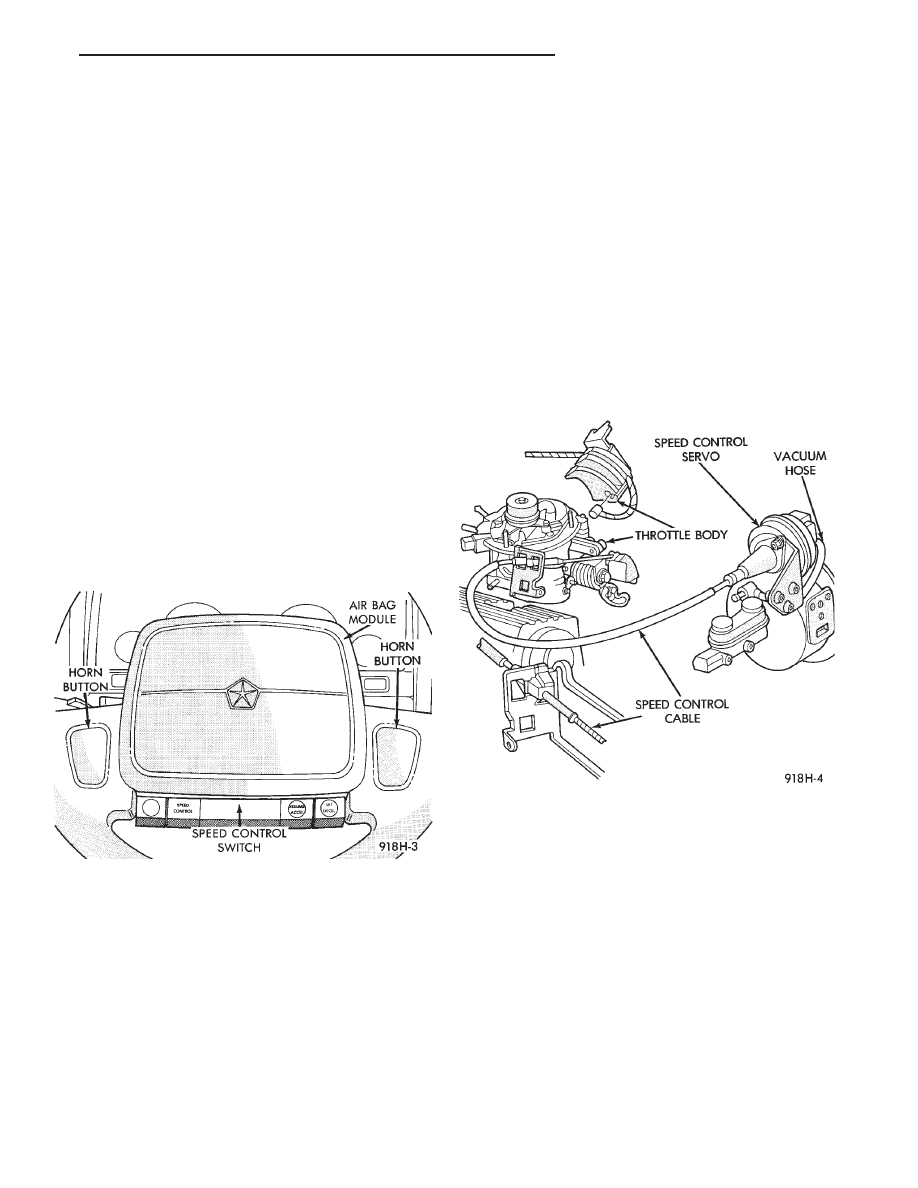

Fig. 1 Vehicle Speed Control Switch

Fig. 2 Vehicle Speed Control—2.2L and 2.5L

Ä

VEHICLE SPEED CONTROL

8H - 1

TO RESUME: After disengaging the vehicle speed

control by tapping the brake pedal or clutch pedal,
push the RESUME/ACCEL button to return vehicle
to the previously set speed.

TO ACCELERATE: While vehicle speed control is

engaged, hold the RESUME/ACCEL button de-
pressed and release at a new desired speed. This will
allow the vehicle to continuously accelerate and set
at a higher speed setting.

TAP-UP: When the vehicle speed control is en-

gaged, tapping the RESUME/ACCEL button will in-
crease the speed setting by 2 mph (3 km/h). The
system will respond to multiple tap-ups.

TO ACCELERATE for PASSING: Depress the

accelerator as you would normally. When the pedal
is released the vehicle will return to the speed set-
ting in memory.

DIAGNOSIS PROCEDURES

Whenever a vehicle speed control malfunction oc-

curs, first verify that the vehicle speed control wire
harness is properly connected to all connectors before
starting normal diagnosis and repair procedures. Re-
fer to Electronic Vehicle Speed Control Diagnosis
Chart or Vehicle Speed Control Circuit (Fig. 9, 10
and 11).

A poor connection can cause a complete or inter-

mittent malfunction and is also the only connection
in the circuit, that can not be tested. For this reason,
a loose connection may be misdiagnosed as a compo-
nent malfunction.

Also, check all vacuum connections for tightness

and cracked hoses.

ROAD TEST

Road test vehicle to verify reports of vehicle speed

control malfunction. The road test should include at-
tention to the speedometer. Speedometer operation
should be smooth and without flutter at all speeds.

Flutter in the speedometer indicates a problem

which might cause surging in the vehicle speed con-
trol. The cause of any speedometer deficiencies
should be corrected before proceeding.

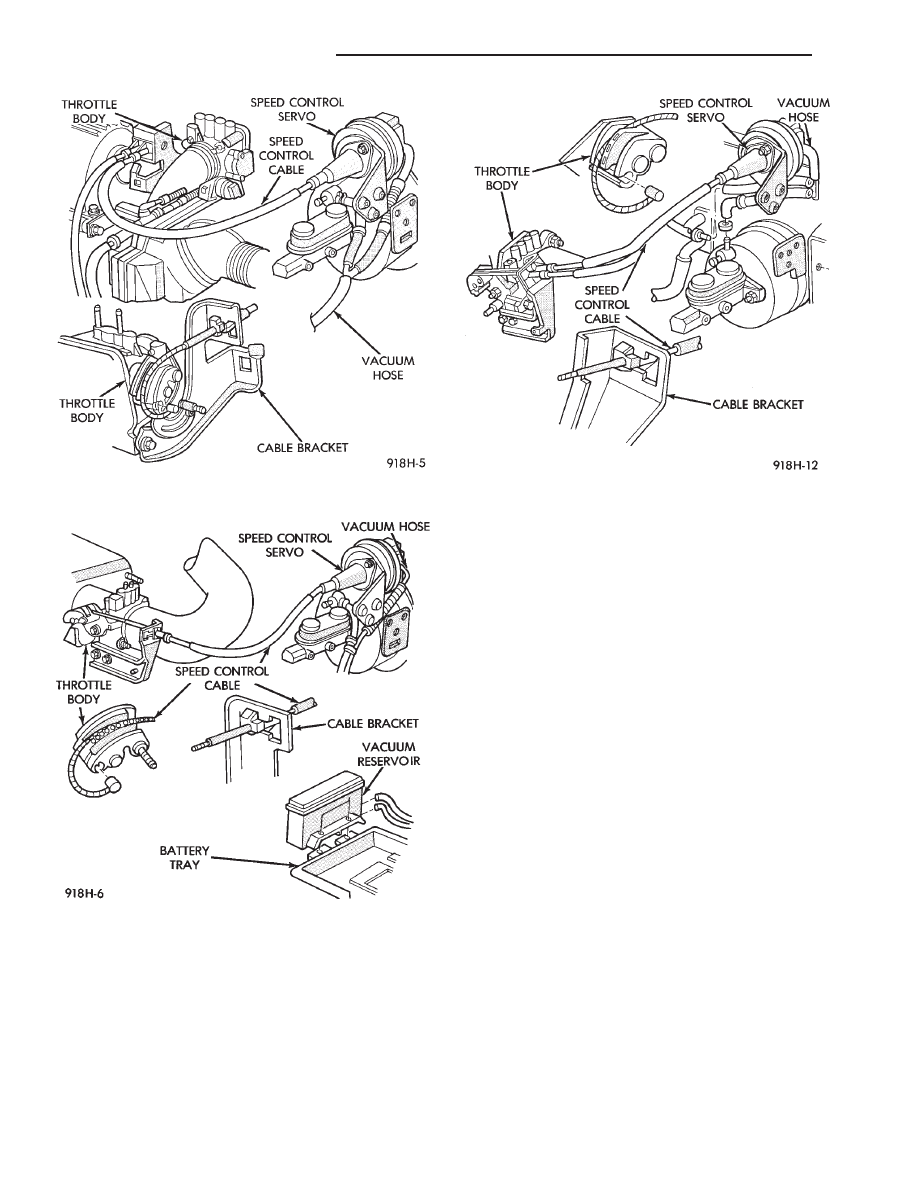

Fig. 3 Vehicle Speed Control—Turbo

Fig. 4 Vehicle Speed Control—3.0L

Fig. 5 Vehicle Speed Control—2.2L Turbo III

8H - 2

VEHICLE SPEED CONTROL

Ä

INOPERATIVE SYSTEM

If road test verifies an inoperative system with a

correct speedometer operation:
• Inspect fuse

• Check for loose electrical and vacuum connections
at the servo
• Check for correct position of the vacuum check
valve in the hose from servo to vacuum source. The
word VAC on the valve must point toward the vac-
uum source.
• Inspection should also be made to verify that both
ends of the vehicle speed control cable are securely
attached. If either end is loose, the vehicle speed con-
trol will be inoperative.

CHECKING FOR FAULT CODE

(1) When trying to verify a vehicle speed control

electronic malfunction:

(a) Connect a DRB II if available.
(b) Plug DRB II into the diagnostic connector in

the engine compartment.

(c) Check that either a Fault Code 34 or Fault

Code 15 is indicated.

(d) An inoperative vehicle speed control may still

occur without either fault code being indicated.

(e) With key inserted in ignition switch, cycle

switch to ON position three times. On third cycle,
leave switch in ON position.

(f) After switch has been cycled three times, ob-

serve CHECK ENGINE indicator on instrument
cluster. If a Fault Code is present, indicator will
flash (blink) in a series which will show which
Fault Code is the problem. EXAMPLE: A series of
three flashes in rapid succession, a slight pause,
then four flashes in rapid succession would indicate
Fault Code 34.
(2) If no Fault Code appears, or Fault Code 34 is

observed, refer to:
• The Servo Electrical Test.

• The Powertrain Control Module Electrical Test.

(3) If a fault code 15 is observed, test vehicle speed

sensor.

For testing vehicle speed sensor and related compo-

nents refer to the Powertrain Diagnostics Test Proce-
dure Manual.

(4) Correct any problems found when performing

these tests and recheck for Fault Code if changes
were made.

(5) If no problems were found above, replace pow-

ertrain control module.

VEHICLE SPEED CONTROL ELECTRICAL TESTS

WARNING: IF REMOVAL OF AIR BAG MODULE IS
NECESSARY, REFER TO GROUP 8M, RESTRAINT
SYSTEMS.

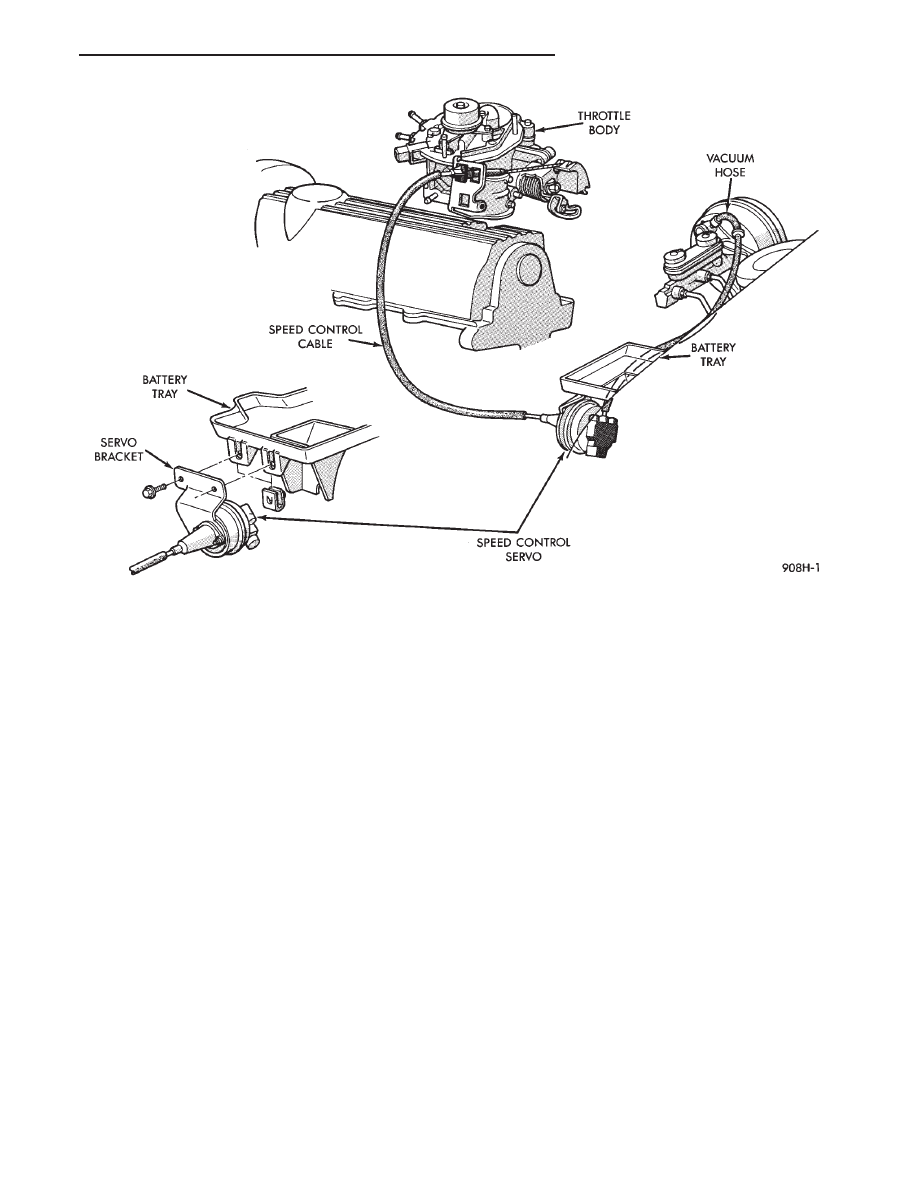

Fig. 6 Vehicle Speed Control—AC & AY Bodies with 2.5L

Ä

VEHICLE SPEED CONTROL

8H - 3

Electronic vehicle speed control may be tested us-

ing two different methods. One involves use of a
DRB II. If this test method is desired, refer to the
Powertrain Diagnostic Test Procedures for charging
and vehicle speed control manual.

The other test method uses a volt/ohm meter and is

described in the following tests.

If any information is needed concerning wiring, re-

fer to Group 8W, Wiring Diagrams.

CAUTION: When test probing for voltage or conti-
nuity at electrical connectors, care must be taken
not to damage connector, terminals, or seals. If
these components are damaged, intermittent or
complete system failure may occur.

SERVO ELECTRICAL TESTS

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAG, SEE GROUP 8M, RESTRAINT SYSTEMS FOR
AIRBAG,

STEERING

WHEEL

OR

COLUMN

RE-

MOVAL PROCEDURES.

(1) Turn ignition switch to the ON position. With

the vehicle speed control switch in the ON position,
set up a voltmeter to read battery voltage and con-
nect the negative lead to a good chassis ground.

(2) Disconnect the four-way connector going to the

servo (Fig. 12). Test pin 2 of the main harness four-
way connector for battery voltage. If not OK go to
step 3. If voltage is OK go to step 4.

(3) Perform the following tests.

(a) Disconnect the six-way connector at the stop

lamp switch and test pin 1 of the main harness for
battery voltage. If voltage is OK perform the stop
lamp switch test.

(b) If the stop lamp switch tests OK; repair wire

between the servo and the stop lamp switch.

(c) If no voltage at pin 1 at the 6-way stop lamp

connector, remove the vehicle speed control switch
and disconnect the four-way connector. Test pin 1
of main harness for battery voltage.

(d) If voltage is OK perform the vehicle speed

control switch test.

(e) If vehicle speed control switch is OK, test

continuity across the clockspring.

(f) If clockspring OK, repair as required, wire be-

tween stop lamp switch and clockspring.

(g) If no voltage at pin 1 of the 4-way vehicle

speed control switch connector.

• Test for battery voltage between the ignition and
the fuse
• If voltage OK, check fuse

• If fuse OK, repair wire between fuse and clock-
spring

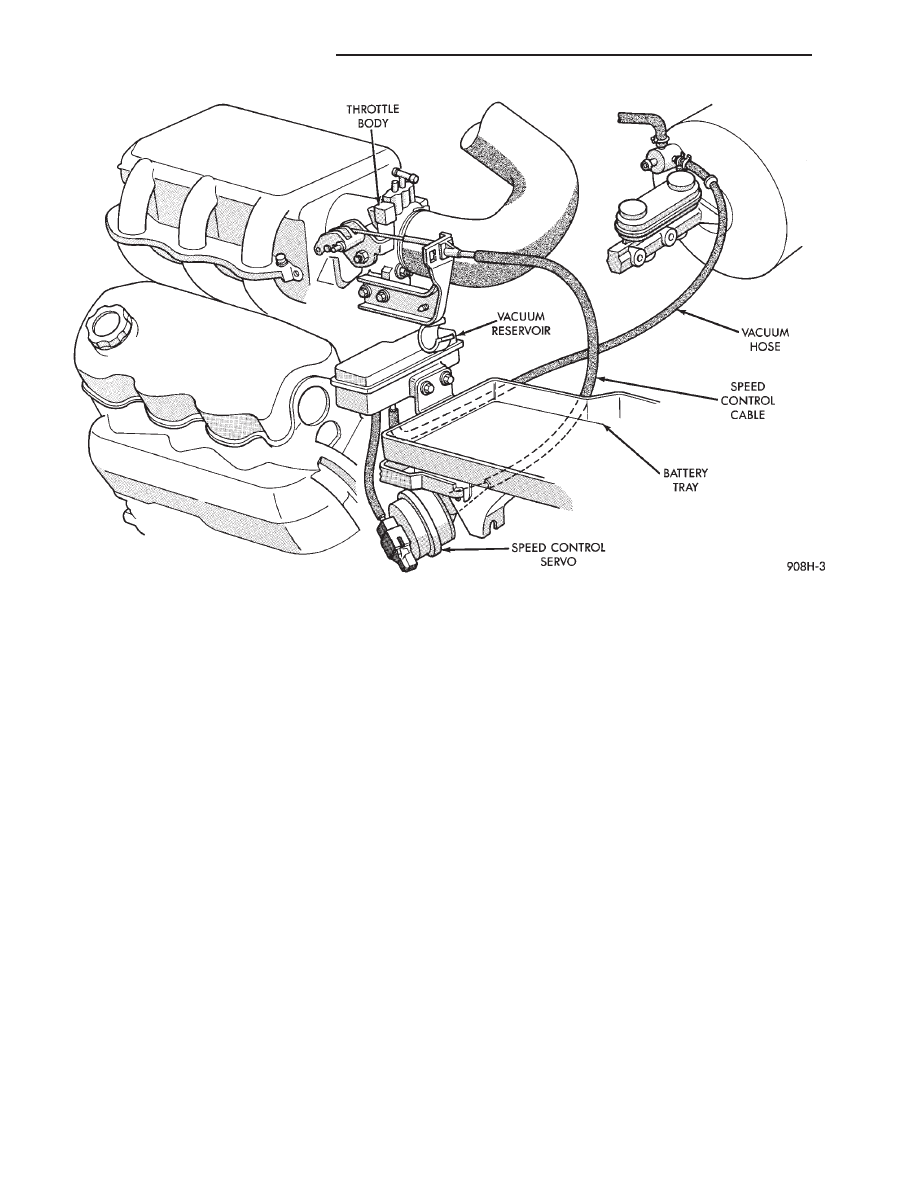

Fig. 7 Vehicle Speed Control—AC & AY Bodies with 3.0L
