(4) Remove the high and low pressure hose assem-

bly from the pump/motor assembly Fig. 6.

INSTALL

(1) The rubber O-Ring seals used on the high and

low pressure hose connections to the pump/motor as-
sembly. Should be lubricated with clean brake fluid
before connecting hoses to the pump/motor assembly.

(2) Position the high and low pressure hose assem-

bly and spray shield on the pump/motor assembly
(Fig. 6). Then install the banjo bolt and torque to 14
N

Im (120 in.lbs.)

(3) Carefully route pump/motor assembly wiring

harness along the side of the high and low pressure
hose assembly Fig. 6.

(4) Install the 4 tie straps around the hose assem-

bly and wiring harness per the sequence and loca-
tions shown in (Fig. 6).

(5) Install

the

pump/motor

assembly

back

on

mounting bracket, See Pump/Motor Service.

(6) Turn the ignition switch to the RUN position.

This will turn on the pump/motor assembly to charge
the high pressure system.

(7) Pump the brake system down as detailed in De-

pressurizing Hydraulic Accumulator in this section of
the service manual.

(8) Fill the hydraulic assembly to the proper level

with Mopar

t brake fluid or an equivalent meeting

DOT 3 specifications. See Master Cylinder Fluid
Level in the Service Adjustments section of this
group.

HYDRAULIC ASSEMBLY

REMOVE

(1) Fully de-pressurize the hydraulic accumulator

by pumping brake pedal a minimum of 40 times. Use
procedure described in De-Pressurizing Hydraulic Ac-
cumulator listed earlier in this section.

WARNING: FAILURE TO DE-PRESSURIZE HYDRAU-
LIC ACCUMULATOR, BEFORE PERFORMING THIS
OPERATION, MAY RESULT IN PERSONAL INJURY
AND/OR DAMAGE TO PAINTED SURFACES.

(2) Remove fresh air intake duct and air cleaner

from vehicle.

(3) Remove the windshield washer fluid bottle

from the vehicle.

(4) Disconnect all electrical connectors from the

hydraulic assembly.

(5) Remove as much fluid as possible from the res-

ervoir on the hydraulic assembly.

(6) Remove pump high pressure hose fitting (Fig.

7) from hydraulic assembly.

(7) Disconnect pump return hose from steel tube.

Cap the end of the steel tube.

(8) Disconnect the 4 brake tubes from the hydrau-

lic assembly (Fig. 7).

(9) From under the instrument panel, position a

small screwdriver between the center tang on the re-
tainer clip and the pin in the brake pedal. Rotate the
screwdriver enough to allow the retainer clip center
tang to pass over the end of the brake pedal pin. Dis-

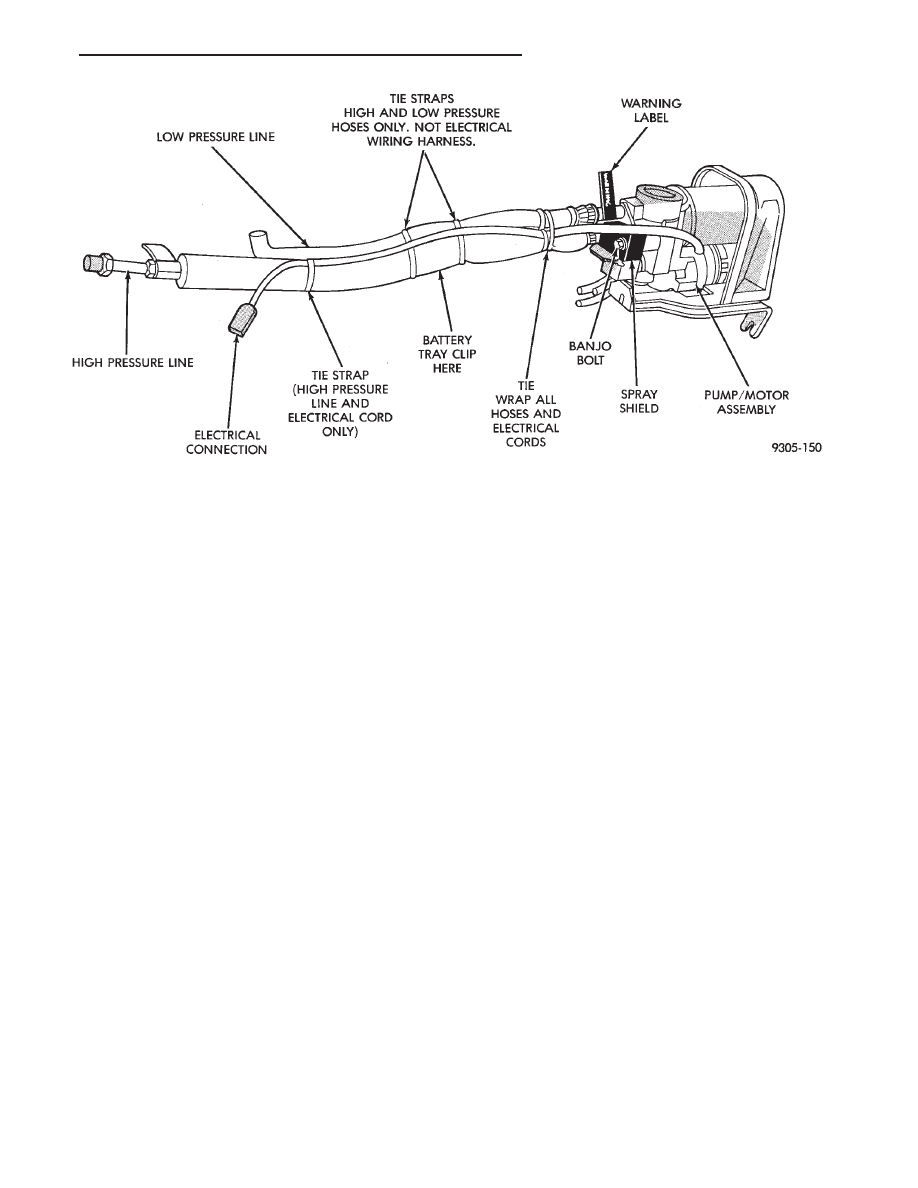

Fig. 6 Positioning Tie Straps On High And Low Pressure Hose Assembly

Ä

ANTI-LOCK 10 BRAKE SYSTEM

5 - 97

card the old retainer clip, a new clip must be
used when hydraulic assembly is reinstalled
(Fig. 8).

(10) Remove the 4 hydraulic assembly to dash

panel mounting nuts from the hydraulic assembly
mounting studs, located under instrument panel (Fig.
8).

(11) Remove hydraulic assembly from vehicle.

INSTALL

(1) Position the hydraulic assembly into its mount-

ing holes on the dash panel of the vehicle.

(2) Install and tighten the 4 hydraulic assembly to

dash panel mounting stud nuts (Fig. 8) to 28 N

Im

(250 in. lbs.) torque.

(3) Using lubriplate or equivalent, coat the bearing

surface of the brake pedal pin.

(4) Connect push rod to pedal pin and install a

NEW retainer clip. HYDRAULIC ASSEMBLY
PUSH ROD MUST BE ASSEMBLED TO BRAKE
PEDAL PIN IN THE POSITION AS SHOWN IN
(FIG. 8).

(5) If proportioning valves were removed from the

hydraulic assembly, install and torque to 40 N

Im (30

ft. lbs.) torque. Then install all 4 brake tubes on the
hydraulic assembly (Fig. 7). Torque the brake tubes
to hydraulic assembly fittings to 16 N

Im (145 in.

lbs.).

(6) Install return hose on steel tube. Tighten the

return hose clamp to 1 N

Im (10 in.lbs.)

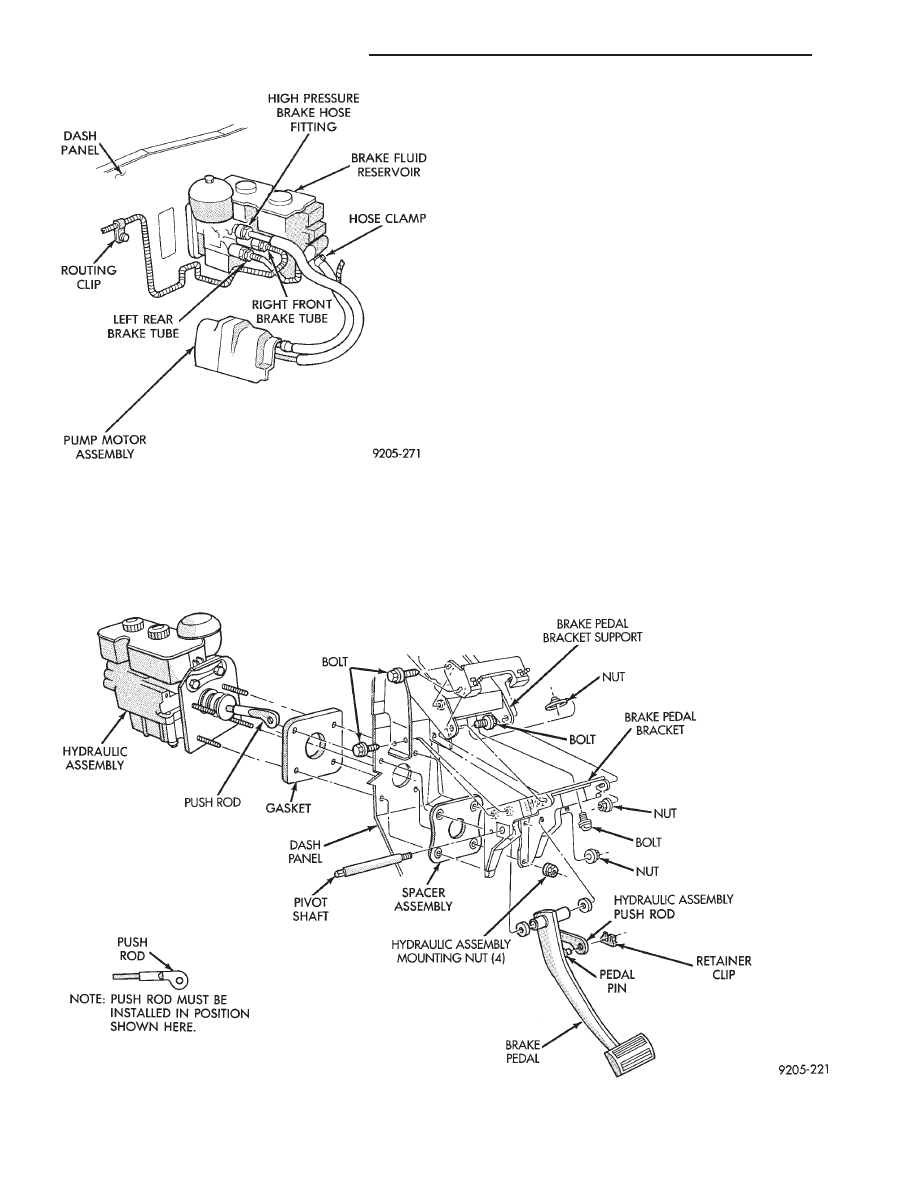

Fig. 7 Brake Tube and Hose Routing at Hydraulic

Unit

Fig. 8 Removing or Installing Hydraulic Assembly

5 - 98

ANTI-LOCK 10 BRAKE SYSTEM

Ä

(7) Install high pressure hose to hydraulic assem-

bly (Fig. 7). Tighten the hose, to hydraulic assembly
fitting to 16 N

Im (145 in. lbs)

(8) Fill hydraulic assembly brake fluid reservoir to

top of screen on the reservoir filter/strainer Fig. 9.

(9) Connect all electrical connectors to the hydrau-

lic assembly.

(10) Bleed the entire brake system, see Bleeding

Brake System in this section of the Service Manual.

(11) Replace all fresh air intake ducts, air cleaner

and washer bottle.

(12) Check that the brake fluid in the hydraulic

assembly is at the correct level before moving vehicle
(Fig. 9). (See Checking Brake Fluid Level in this sec-
tion of the service manual).

BRAKE FLUID RESERVOIR

REMOVE

(1) Fully de-pressurize the hydraulic accumulator

by pumping brake pedal a minimum of 40 times. Use
procedure described in De-Pressurizing Hydraulic Ac-
cumulator listed earlier in this section.

WARNING: FAILURE TO DE-PRESSURIZE HYDRAU-
LIC ACCUMULATOR, BEFORE PERFORMING THIS
OPERATION, MAY RESULT IN PERSONAL INJURY
AND/OR DAMAGE TO PAINTED SURFACES.

(2) Remove as much brake fluid as possible from

the fluid reservoir, using a syringe or equivalent
method.

(3) Using Oil Filter Band Wrench, Special Tool

C-4065 or equivalent loosen bladder accumulator.

Then remove the bladder accumulator and brake
fluid spray shield from the hydraulic assembly (Fig.
10). Remove high pressure banjo fitting from hydrau-
lic assembly.

(4) Using needle nose pliers, remove the three

fluid reservoir retaining pins from the hydraulic as-
sembly (Fig. 11). Compress the barb on the opposite
side of retaining pin to prevent pin from breaking.

(5) Remove reservoir from hydraulic assembly by

CAREFULLY prying between reservoir and hydrau-

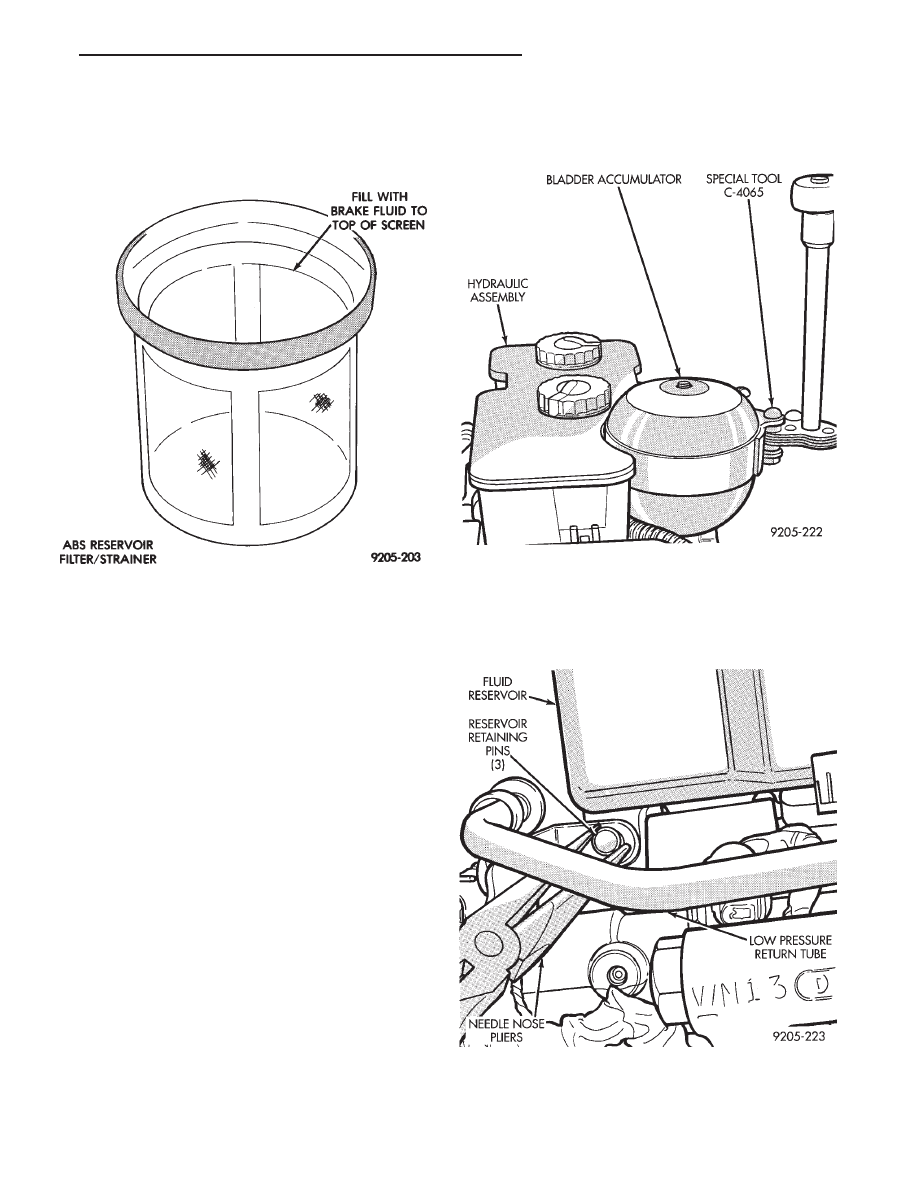

Fig. 9 ABS Fill Level On Filter/Strainer

Fig. 10 Removing Bladder Accumulator

Fig. 11 Remove Reservoir Retaining Pins

Ä

ANTI-LOCK 10 BRAKE SYSTEM

5 - 99

lic assembly with a blunt prying tool (Fig. 12). Use a
rocking motion to help disengage reservoir from
grommets while prying. BE EXTREMELY CARE-
FUL TO AVOID DAMAGING OR PUNCTURING
RESERVOIR DURING THIS PROCEDURE.

(6) Remove the brake fluid level sensor switch

from the reservoir. Remove switch by compressing
the retaining barbs (Fig. 13) on the end of the switch
and then slide switch out of the brake fluid reservoir
(Fig. 14)

(7) Using fingers, remove the 3 reservoir grommets

(Fig. 14) from the hydraulic assembly or reservoir, and
discard. Grommets must not to be reused when
reservoir is installed on hydraulic assembly.

INSTALL

(1) Thoroughly lubricate the new reservoir grom-

mets with clean brake fluid and install on reservoir
outlet ports (Fig. 14). The new reservoir grommets
supplied with reservoir, must ALWAYS be used.

(2) Install brake fluid level switch into brake fluid

reservoir (FIG. 14).

(3) Press reservoir into hydraulic assembly BY

HAND, using a rocking motion to help seat reservoir
into hydraulic assembly. Be sure that grommets are
fully seated in the hydraulic assembly. DO NOT AT-
TEMPT TO POUND RESERVOIR INTO HY-
DRAULIC ASSEMBLY, USING A HAMMER.

(4) Using needle nose pliers, install the 3 brake fluid

reservoir to hydraulic assembly retaining pins (Fig.
11). Make sure that pins are fully installed with barbs
extending past reservoir on opposite side.

(5) Reinstall the high pressure hose, banjo fitting

onto the hydraulic assembly and torque the fitting to
13 N

Im (10.0 ft.lbs).

(6) Install the brake fluid spray shield and bladder

accumulator onto the hydraulic assembly. Install the
bladder accumulator by hand to be sure it does not bet
cross threaded. Be sure that the O-Ring on the
bladder accumulator is fully seated into the hy-
draulic assembly.

(7) Using Oil Filter Band Wrench, Special Tool C-

4065 or equivalent, (Fig. 10) torque the bladder accu-
mulator to 48 N

Im (35 ft. lbs.)

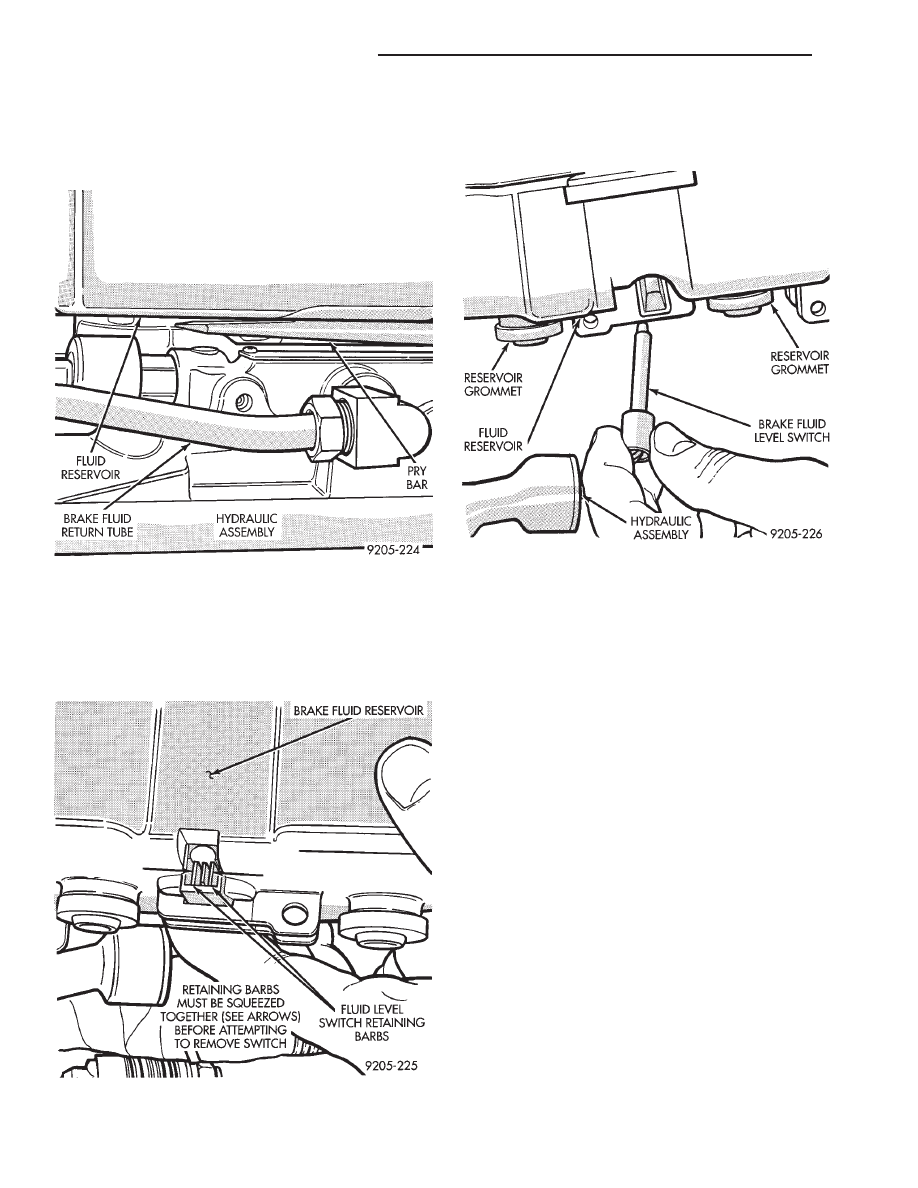

Fig. 12 Remove Reservoir From Hydraulic Assembly

Fig. 13 Fluid Switch Retaining Barbs

Fig. 14 Remove Brake Fluid Level Switch
