(2) Locate and disconnect the cable attaching flag

on the bottom of the A/C-heater housing behind the
floor air duct (Fig. 4).

(3) Slip cable self-adjusting clip downward from

the blend-air door crank.

(4) Insert a 3/16 diameter tool (drill bit or phillips

screwdriver shank) into the crank pin access hole
and rotate the clip from the cable.

To install, reverse the preceding operation.
To adjust temperature cable, position the TEMP le-

ver on the control to the cool side of its travel. Al-
lowing the self-adjusting clip to slide on the cable,
rotate the blend-air door crank counterclockwise by
hand until it stops.

TEMPERATURE CONTROL CABLE—AA,AP,AG AND
AJ MODELS

REMOVAL AND INSTALLATION

(1) Remove heater-A/C control panel. Refer to

Switch and Panel Component Service in Group 8E,
Instrument Panel. Disconnect the attaching flag on
the control cable from the heater-A/C control panel.

(2) Remove console assembly. Refer to Group 8E,

Instrument Panel.

(3) Remove instrument panel lower steering col-

umn cover. Refer to Group 8E, Instrument Panel.

(4) Remove the right lower instrument panel/glove

box door assembly. This assembly is clipped to the
upper instrument panel at the right upper side.

(5) A/C equipped vehicles: From under the hood,

disconnect the A/C suction line mounting bracket
from the dash panel (above the expansion valve).

(6) From under the hood, loosen (do not remove)

the four heater-A/C assembly to dash panel mount-
ing nuts.

(7) From inside the vehicle: Remove the vertical

(heater-A/C housing) support bracket (below the
glove box).

(8) Tilt the entire heater-A/C housing assembly

downward to gain access to the temperature cable.

(9) Locate and disconnect the attaching flag on the

control cable at the heater-A/C housing (Fig. 5).

(10) Slip the cable self-adjusting clip from the

blend-air door crank (Fig. 5).

(11) Remove the cable from the vehicle.
(12) To remove the self-adjusting clip from cable

(Fig. 5):

(a) Insert a 4mm (3/16 inch) diameter drill bit

(Fig. 1-Inset) into the door crank access hole. Then
rotate the clip from the cable.
To install, reverse the preceding operation.
To adjust temperature cable: Position the TEMP le-

ver on the control to the cool side of its travel. Al-
lowing the self-adjusting clip to slide on the cable,
rotate the blend-air door crank counterclockwise by
hand until it stops.

BLOWER RESISTOR BLOCK

WARNING: STAY CLEAR OF THE BLOWER MOTOR
AND RESISTOR BLOCK (HOT) DURING THE FOL-
LOWING PROCEDURES.

CAUTION: Do not operate the blower motor with the
resistor block removed from the heater-A/C hous-
ing. Air must move over the hot coils.

CAUTION: Disconnect battery before performing
this operation.

REMOVE AND INSTALL

AJ AND AG BODY

(1) Remove the instrument panel glove box and

door assembly. Refer to Group 8E Instrument Panel.

(2) Remove security and lamp outage modules.
(3) Locate the blower resistor block (Fig. 6). It is

above and to the front of the glove box opening on
the dash panel. Remove the wire connector.

(4) Remove the two attaching screws at the resis-

tor block.

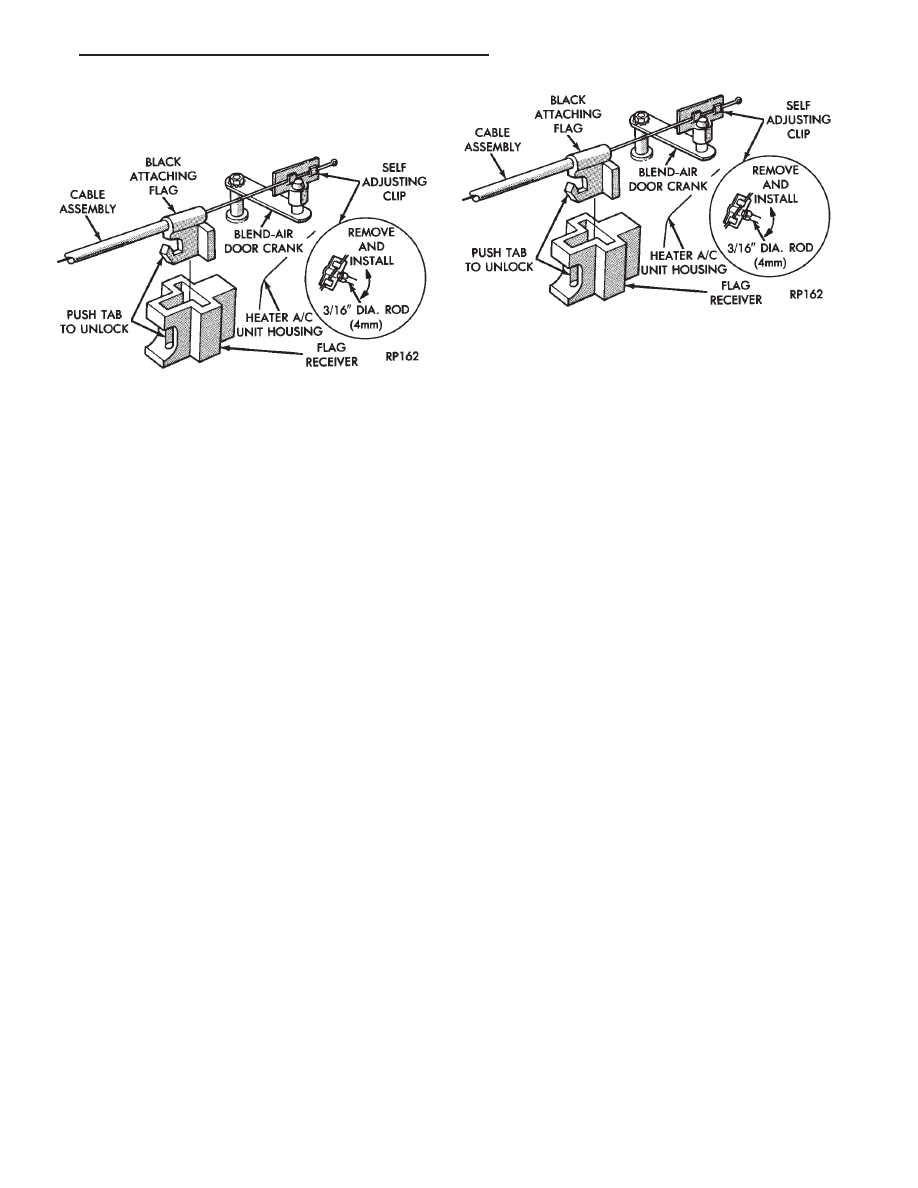

Fig. 4 Temperature Control Cable—Typical

Fig. 5 Temperature Control Cable—Typical

Ä

HEATING AND AIR CONDITIONING

24 - 49

(5) Carefully pull the resistor block straight out

from the cowl plenum opening and remove the resis-
tor block from the vehicle.

To install, reverse the preceding operation. The

coils on the Resistor Block should not be contacting
one another. Before installation, gently separate the
coils (with fingers only) if one coil is contacting an-
other.

AA, AP, AY, AND AC BODY

(1) Raise the hood and remove the windshield

wiper arm assemblies.

(2) Remove

five

cowl-plenum

grille

attaching

screws and carefully lift the grille from the vehicle.

(3) (AA and AP): Locate and remove four air in-

take shield attaching screws and lift the shield from
the vehicle.

(4) (AC and AY): Remove two resistor block termi-

nal cover screws and remove cover.

(5) Disconnect the wire connector from the resistor

block located behind the windshield washer reservoir
(Fig. 7).

(6) Remove two blower resistor block attaching

screws. Then carefully pull the resistor block forward
until the coils clear the plenum and lift it from the
vehicle.

To install, reverse the preceding operation. The

coils on the Resistor Block should not be contacting
one another. Before installation, gently separate the
coils (with fingers only) if one coil is contacting an-
other.

VACUUM ACTUATOR—FRESH/RECIRC DOOR

This actuator is located on the passenger side of

the heater-A/C housing.

REMOVAL AND INSTALLATION

(1) AA, AC or AY Body: Remove silencer cover un-

der the instrument panel (below glove box).

(2) Remove glove box assembly. Refer to Group 8E,

Instrument Panel.

(3) Disconnect vacuum lines.
(4) Locate and remove the two vacuum actuator at-

taching screws.

(5) Disengage the actuator arm linkage from the

door pivot and remove the vacuum actuator (Fig. 8)
from vehicle.

To install, reverse the preceding operation.

AIR DISTRIBUTION DUCT

REMOVAL AND INSTALLATION

AA BODY

On AA Body the instrument panel must be rolled

down to service duct. Refer to Group 8E, Instrument
Panel.

AC, AP, AY BODY

(1) Remove lower instrument panel module. Refer

to Group 8E, Instrument Panel.

(2) Remove distribution duct attaching screws from

under the front edge of the instrument panel (Fig. 9).

(3) Slide duct downward and remove from vehicle.
To install, reverse the preceding operation.

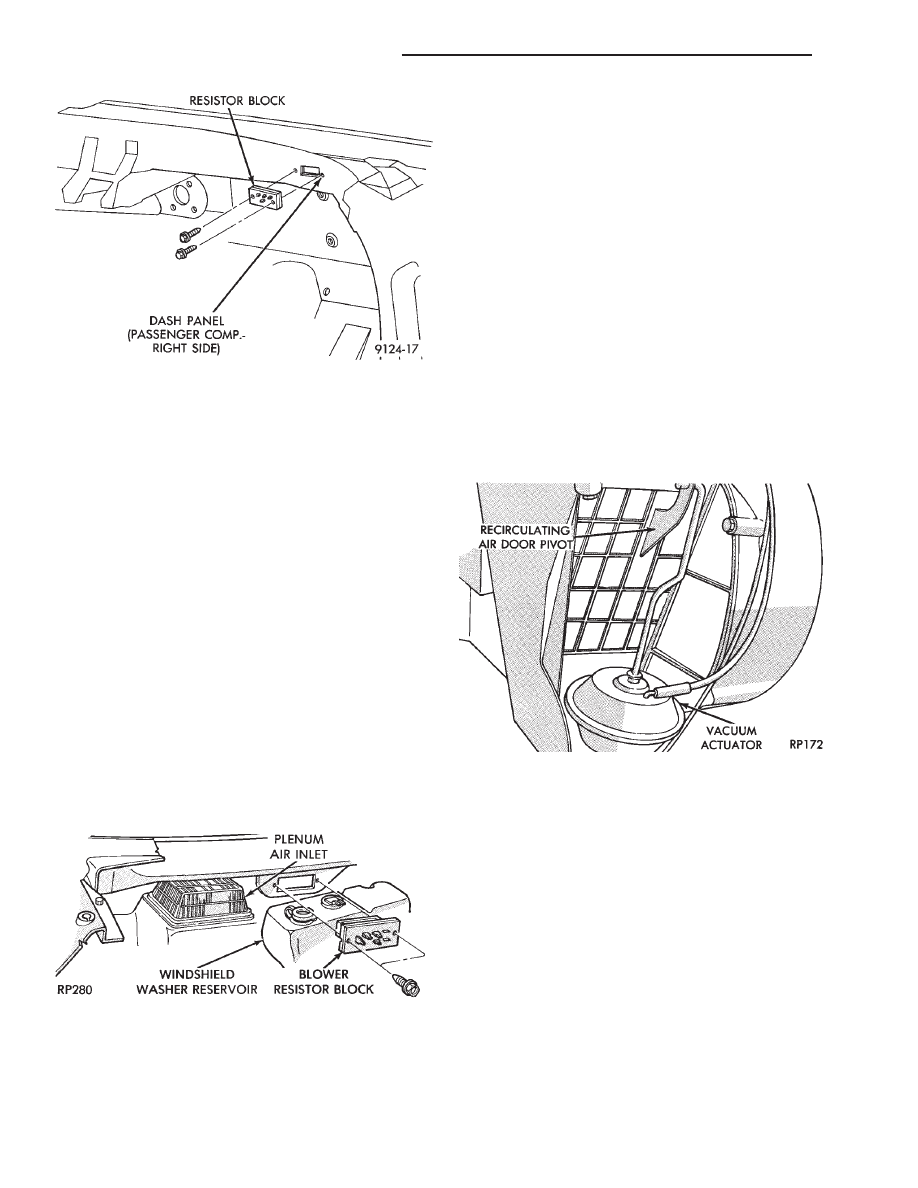

Fig. 6 Blower Resistor Block Location—AJ and AG

Body

Fig. 7 Blower Resistor Block Location—AA, AP, AY

and AC Body

Fig. 8 Recirculating Air Door Vacuum

Actuator—Typical

24 - 50

HEATING AND AIR CONDITIONING

Ä

DEFROSTER DUCT ADAPTER

REMOVAL AND INSTALLATION

AA BODY

On AA body, the instrument panel must be rolled

down to service duct. Refer to Group 8E, Instrument
Panel.

AC, AP, AY BODY

(1) Remove air distribution duct.
(2) Separate the defroster adapter from the heater-

A/C unit and pull the adapter downward and out
from under the instrument panel.

To install, reverse the preceding operation.

DEFROSTER DUCT

REMOVAL AND INSTALLATION

AA, AG, AND AJ BODY

On AA, AG, and AJ Body, the instrument panel

must be rolled down to service duct. Refer to Group
8E, Instrument Panel.

AC, AP, AY BODY

(1) Remove the air distribution duct.
(2) Remove the defroster duct adapter.
(3) Remove the instrument panel top cover. Refer

to Group 8E, Instrument Panel.

(4) Locate and remove defroster duct attaching

screws at the ends of each outlet (Fig. 10).

(5) Allow the defroster duct to drop downward and

remove it from the vehicle.

To install, reverse the preceding operation.

HEATER HOSES

REMOVAL AND INSTALLATION

Review Cooling System Precautions before

proceeding with this operation.

(1) Drain engine cooling system. Refer to Group 7,

Cooling System.

(2) Loosen clamps at each end of hose to be re-

moved (Figs. 11 or 12).

(3) Carefully rotate hose back and forth while tug-

ging slightly away from connector nipple.

CAUTION: When removing hoses from heater core
inlet or outlet nipples DO NOT exert excess pres-
sure. The heater core may become damaged and
leak engine coolant into heater-A/C unit.

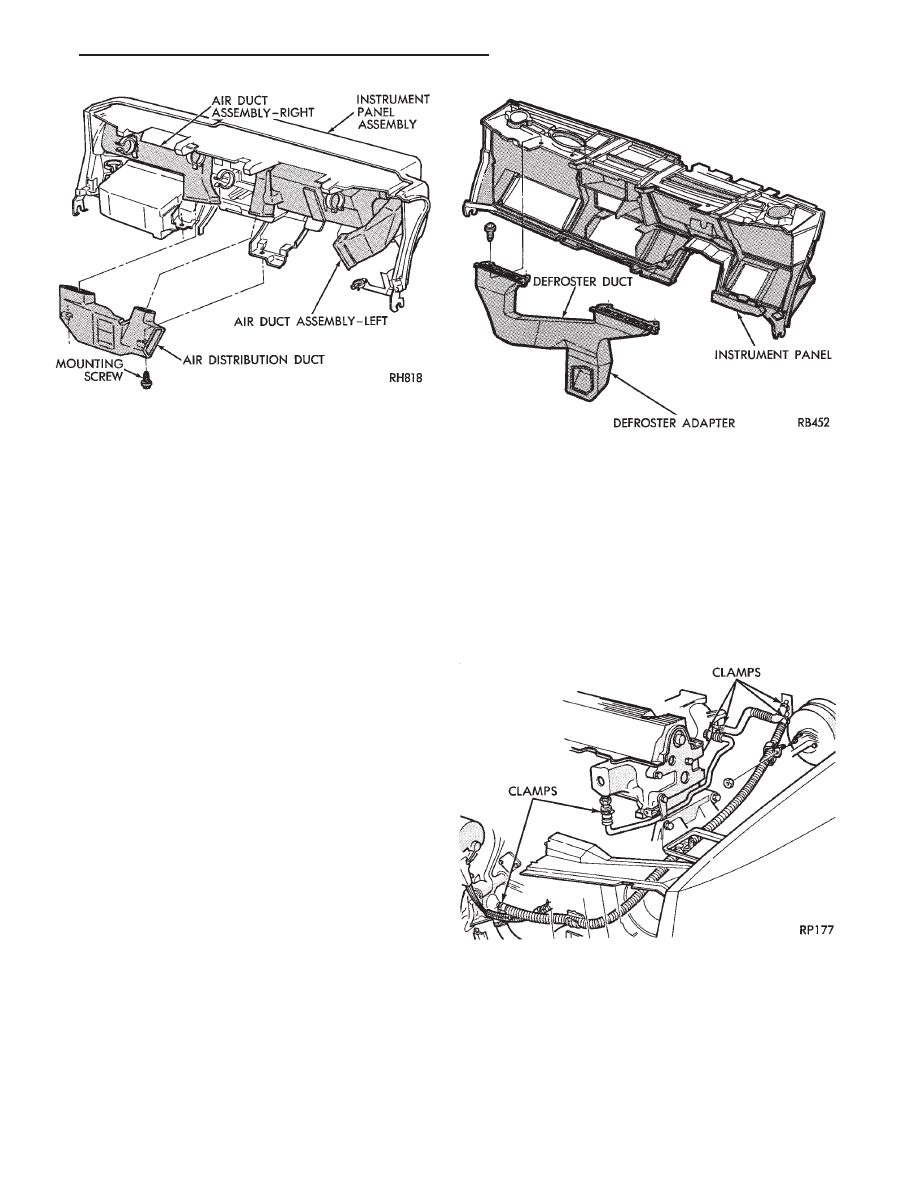

Fig. 9 Air Distribution Ducts—Typical

Fig. 10 Removing or Installing Defroster

Duct—Typical

Fig. 11 Heater Hose Routing—2.2 L, 2.5 L

Engines—Typical

Ä

HEATING AND AIR CONDITIONING

24 - 51

To install, reverse the preceding operation.

VACUUM ACTUATORS—MODE DOORS

The Vacuum Actuators for the Mode Doors are lo-

cated on the drivers side of heater/AC housing above
the accelerator pedal.

REMOVAL

(1) Remove the instrument panel cover under the

steering column. Refer to Group 8E, Instrument
Panel.

Heat/Defrost Actuator:
Remove two screws from bracket. Lift actuator up-

ward and pull out (Fig. 13).

Mode Door Actuator:
Remove two screws from bracket (Fig. 14). Rotate

actuator counter-clockwise to unhook from door and
pull to remove.

INSTALLATION

Heat/Defrost Actuator:

Install actuator link through housing and insert in

heat defrost door slot. Push down to hook link to
door. Locate the bracket to the housing and install
two screws.

Mode Door Actuator:
Insert the actuator shaft through the hole in the

housing

and

heat/defrost

door.

Attach

through

mounting hole in the mode door. Install two screws
in bracket.

Install the instrument panel cover under the steer-

ing column.

AIR DISTRIBUTION DUCT

REMOVAL AND INSTALLATION

(1) Instrument panel assembly must be removed.

Refer to Group 8E, Instrument Panel.

(2) After instrument panel has been removed, sep-

arate the defroster/demister ducts from the air distri-
bution duct.

(3) Remove the air distribution duct-to-instrument

panel mounting screws (Fig. 15).

To install, reverse removal procedure.

DEFROSTER DUCTS/DEMISTER DUCTS AND
HOSES

REMOVAL AND INSTALLATION

(1) Instrument panel assembly must be removed.

Refer to Group 8E, Instrument Panel.

(2) After instrument panel has been removed, sep-

arate the defroster/demister ducts from the air distri-
bution duct.

(3) Remove the demister tubes and hoses (Fig. 16).
To install, reverse removal procedure.

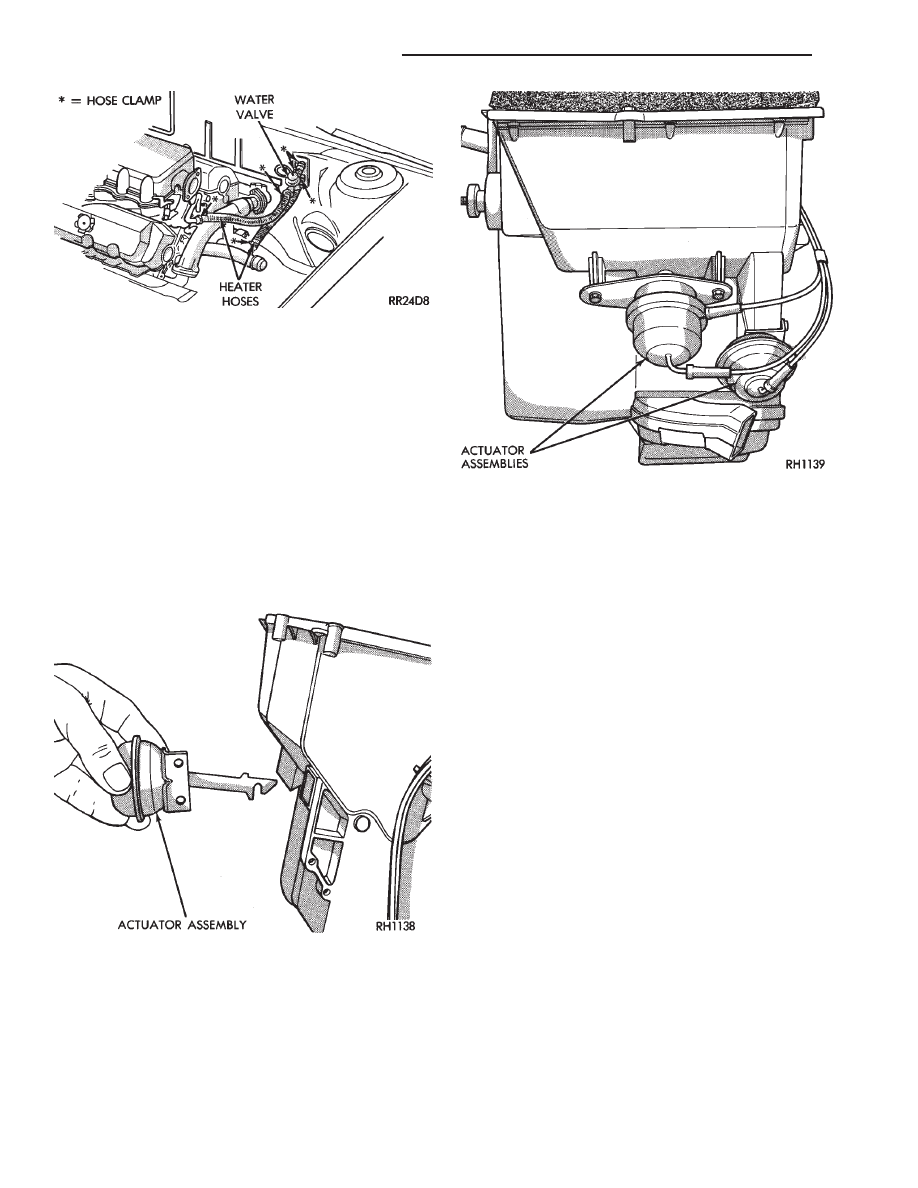

Fig. 12 Heater Hose Routing—3.0 L Engine—Typical

Fig. 13 Removing or Installing Heat/Defrost Vacuum

Actuator Assembly

Fig. 14 Mode Door Vacuum Actuators
