Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 175





APPLIQUE MOULDING AND RETAINER
REMOVAL

(1) Remove screws holding applique to rocker

panel from under vehicle.

(2) Lift applique upward to separate from retain-

ing channel.

(3) Remove pop-rivets holding retainer to rocker

panel using a suitable drill.

APPLIQUE MOULDING AND RETAINER
INSTALLATION

(1) Install applique retainer on rocker panel with

pop-rivets. Paint or undercoat bare metal surfaces to
avoid rust.

(2) Hook top of applique over retainer channel and

install screws under rocker panel.

COWL PANEL TRIM AND SCUFF PLATES

COWL PANEL AND DOOR OPENING SCUFF
PLATE REMOVAL (FIG. 30 OR 31)

(1) Open front door.
(2) Remove screw holding trim panel to cowl for-

ward of the front door opening.

(3) Remove screws holding scuff plate to door sill.
(4) Separate cowl panel trim and scuff plate from

vehicle.

COWL PANEL AND DOOR OPENING SCUFF
PLATE INSTALLATION

Reverse the preceding operation.

A-PILLAR AND ROOF RAIL MOULDINGS

A-PILLAR MOULDING REMOVAL (FIG. 30 OR
31)

(1) Open front door.
(2) Disengage clips holding A-pillar moulding to

roof rail above door opening.

(3) Slide A-pillar moulding upward and pull rear-

ward to separate moulding from A-pillar.

A-PILLAR MOULDING INSTALLATION

Reverse the preceding operation.

REAR DOOR ROOF RAIL MOULDING
REMOVAL—AP-44 BODY (FIG. 30)

(1) Open rear door.
(2) Disengage clips holding roof rail moulding to

roof rail above rear door opening.

(3) Separate moulding from vehicle.

REAR DOOR ROOF RAIL MOULDING
INSTALLATION—AP-44 BODY

Reverse the preceding operation.

B-PILLAR TRIM PANEL—AP-44 Body

REMOVAL (FIG. 30)

(1) Remove roof rail mouldings and scuff plates as

necessary.

(2) Remove shoulder harness turning loop cover.

Remove bolt holding turning loop to B-pillar.

(3) Remove bolt holding seat belt to floor below

B-pillar.

(4) Lift B-pillar trim off door opening sill weather-

strips and push inward.

(5) Slide B-pillar trim downward as far as possible

and separate trim from B-pillar.

INSTALLATION

Reverse the preceding operation.

UPPER QUARTER TRIM PANEL—AP-44 BODY

REMOVAL (FIG. 30)

(1) Remove roof rail mouldings as necessary.
(2) Remove shoulder harness turning loop cover.

Remove bolt holding turning loop to quarter panel.

(3) Remove rear seat as necessary to gain access to

quarter trim fasteners.

(4) Remove screws holding rear header moulding

to roof as necessary to clear quarter removal path.

(5) Remove screws holding upper quarter trim

panel to quarter panel.

(6) Disengage hook and loop fastener holding trim

to quarter panel.

(7) Pull trim panel forward and separate from ve-

hicle.

INSTALLATION

Reverse the preceding operation.

LOWER QUARTER TRIM PANEL—AP-44 BODY

REMOVAL (FIG. 30)

(1) Open rear door.
(2) Remove rear seat as necessary to gain access to

quarter trim fasteners.

(3) Remove screw holding lower quarter trim panel

to quarter panel.

(4) Separate lower quarter trim panel from vehicle.

INSTALLATION

Reverse the preceding operation.

QUARTER TRIM PANEL—AP-44 BODY

REMOVAL (FIG. 31)

(1) Remove roof rail mouldings and scuff plates as

necessary.

(2) Remove shoulder harness turning loop cover.

Remove bolt holding turning loop to quarter panel.

(3) Remove rear seat cushion, back, and rear bol-

ster.

Ä

AP-BODY

23 - 109

(4) Remove screws holding rear header moulding

to roof as necessary to clear quarter removal path.

(5) Remove screws holding upper quarter trim

panel to quarter panel.

(6) Disengage hook and loop fastener holding trim

to quarter panel.

(7) Pull trim panel forward and separate from ve-

hicle.

INSTALLATION

Reverse the preceding operation.

FRONT SEAT BELTS—AP-44 BODY

FRONT SHOULDER HARNESS/LAP BELT
REMOVAL (FIG. 32)

(1) Remove B-pillar trim panel.
(2) Remove bolt holding seat belt retractor to

B-pillar.

(3) Separate retractor from vehicle.

FRONT SHOULDER HARNESS/LAP BELT
INSTALLATION

Reverse the preceding operation.

FRONT INBOARD BUCKLE REMOVAL (FIG. 32)

(1) Remove bolt holding inboard buckle to floor.
(2) Disconnect seat belt sensor wire connector.

(3) Separate buckle assembly from vehicle.

FRONT INBOARD BUCKLE INSTALLATION

Reverse the preceding operation.

FRONT SEAT BELTS—AP-24 BODY

FRONT SHOULDER HARNESS/LAP BELT
REMOVAL (FIG. 33)

(1) Remove quarter trim panel as necessary.
(2) Remove bolt holding seat belt retractor quarter

panel.

(3) Remove bolt holding front lap belt anchor to

floor.

(4) Separate retractor from vehicle.

FRONT SHOULDER HARNESS/LAP BELT
INSTALLATION

Reverse the preceding operation.

FRONT INBOARD BUCKLE REMOVAL (FIG. 33)

(1) Remove bolt holding inboard buckle to floor.
(2) Disconnect seat belt sensor wire connector.
(3) Separate buckle assembly from vehicle.

FRONT INBOARD BUCKLE INSTALLATION

Reverse the preceding operation.

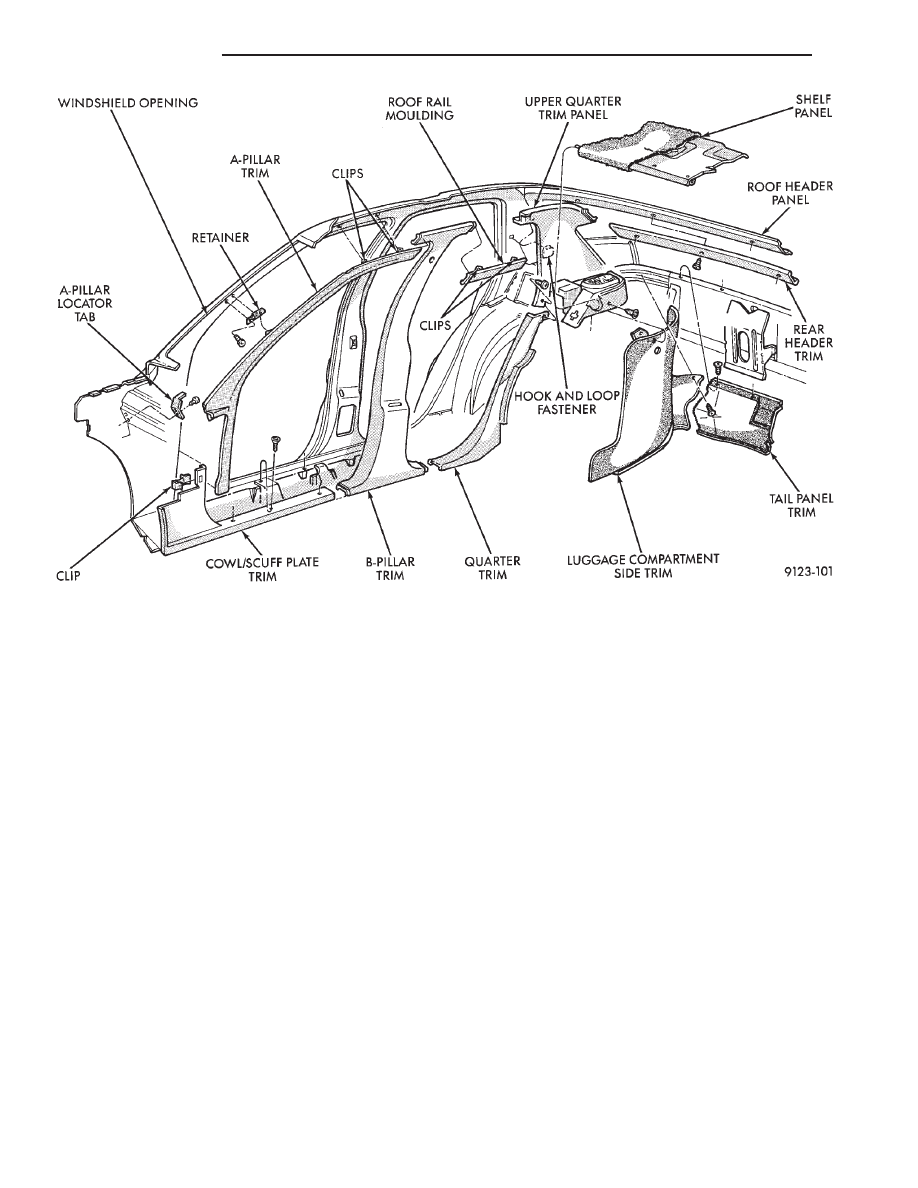

Fig. 30 Interior Mouldings, Panels, and Trim Covers—AP-44 Body

23 - 110

AP-BODY

Ä

REAR SEAT BELTS

REAR SHOULDER HARNESS/LAP BELT
REMOVAL (FIG. 34)

(1) Remove rear shoulder harness turning loop

cover. Remove bolt holding turning loop to roof
panel.

(2) Remove quarter trim panel, lower panel on AP-

44.

(3) Remove bolt holding lap belt to floor at wheel-

house kickup.

(4) Remove bolt holding seat belt retractor to quar-

ter panel.

REAR SHOULDER HARNESS/LAP BELT
INSTALLATION

Reverse the preceding operation.

REAR INBOARD BUCKLE/CENTER OCCUPANT
BELTS REMOVAL (FIG. 34)

(1) Remove rear seat cushion.
(2) Remove bolt holding inboard buckle/center oc-

cupant belt to floor.

(3) Separate buckle/belt assembly from vehicle.

REAR INBOARD BUCKLE/CENTER OCCUPANT
BELT INSTALLATION

Reverse the preceding operation.

FRONT SEATS

REMOVAL (FIG. 35 OR 36)

(1) Position seat full forward.

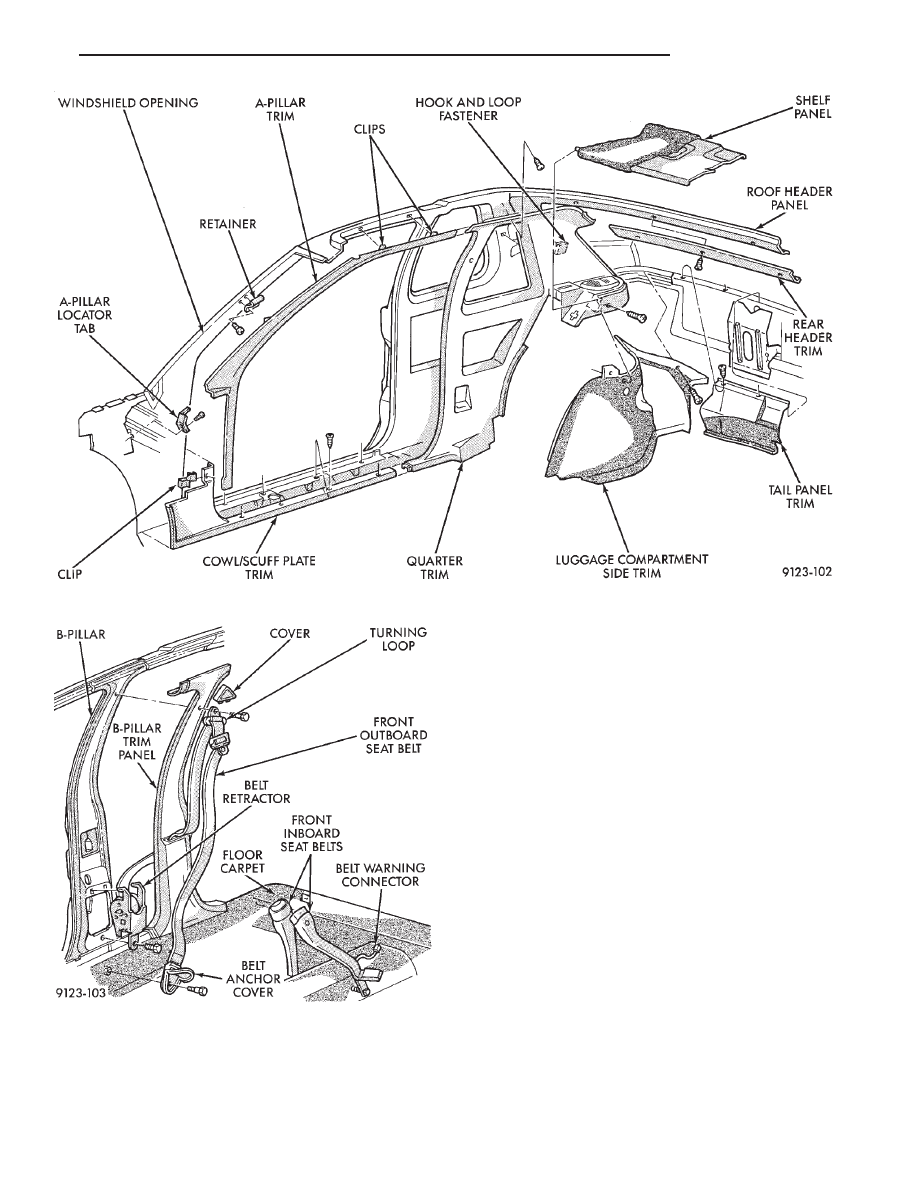

Fig. 31 Interior Mouldings, Panels, and Trim Covers—AP-24 Body

Fig. 32 Front Seat Belts—AP-44 Body

Ä

AP-BODY

23 - 111

(2) Remove screws holding rear track riser covers

and separate covers from tracks.

(3) On power seat track, remove outboard track

cover.

(4) Remove nuts holding seat track to floor.
(5) Position seat full rearward.
(6) On power seat track, remove door sill scuff

plate and disconnect wire connector.

(7) Remove bolts holding seat track to cross mem-

ber.

(8) Remove seat from vehicle.

INSTALLATION

Reverse the preceding operation.

REAR SEATS

REAR SEAT CUSHION REMOVAL

(1) Remove bolts holding cushion to floor.
(2) Push center occupant seat belts through open-

ings in cushion.

(3) Remove cushion from vehicle.

REAR SEAT CUSHION INSTALLATION

Reverse the preceding operation.

REAR SEAT BACK REMOVAL (FIG. 37)

(1) Hinge seat back forward and disengage push-in

fasteners holding carpet backing to trunk floor.

(2) Remove bolts holding outboard hinge pivot

bracket to seat back.

(3) Pull seat back outward to disengage inboard

pivot and separate from vehicle.

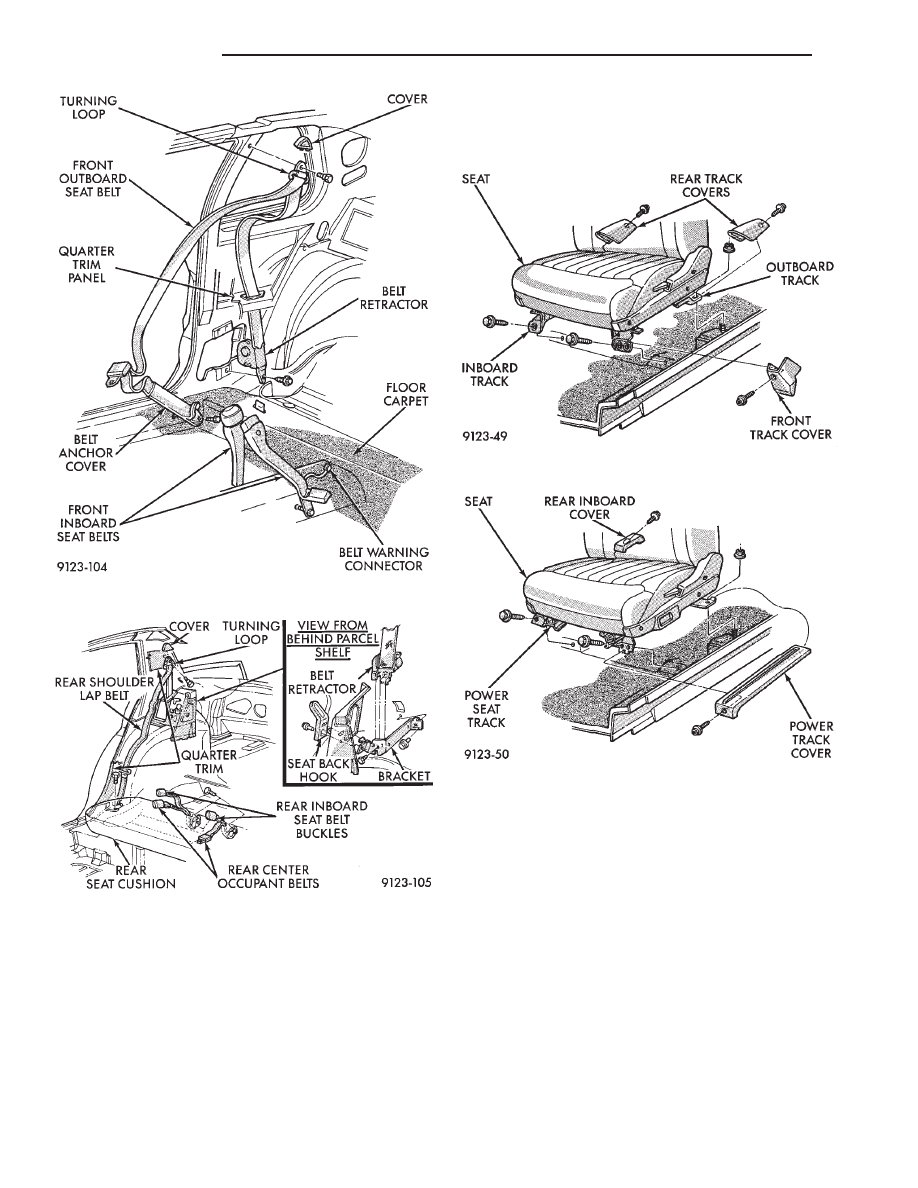

Fig. 33 Front Seat Belts—AP-24 Body

Fig. 34 Rear Seat Belts—Typical

Fig. 35 Manual Front Seat

Fig. 36 Power Front Seat

23 - 112

AP-BODY

Ä
