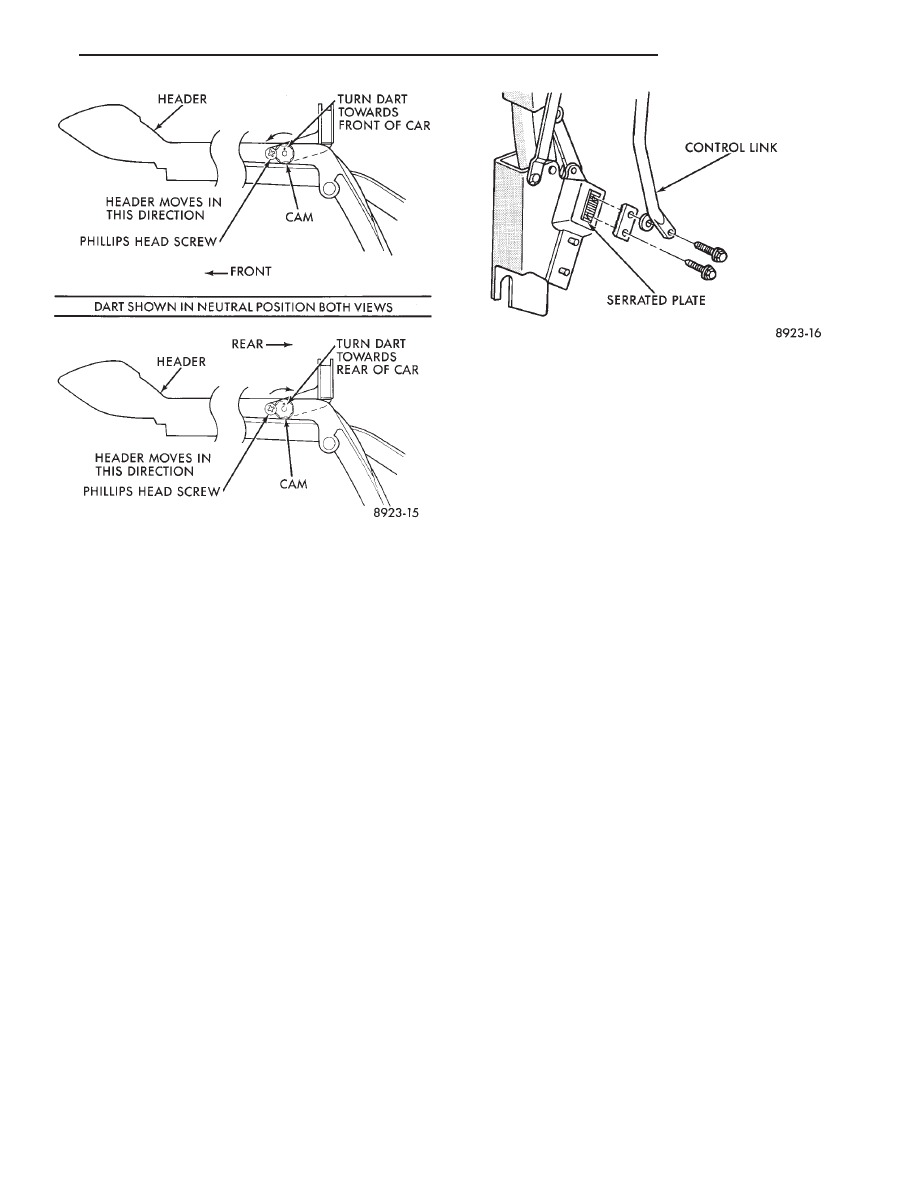

Fig. 11 Cam Assembly

Fig. 12 Control Link Adjustment

Ä

AJ/27-BODY

23 - 93

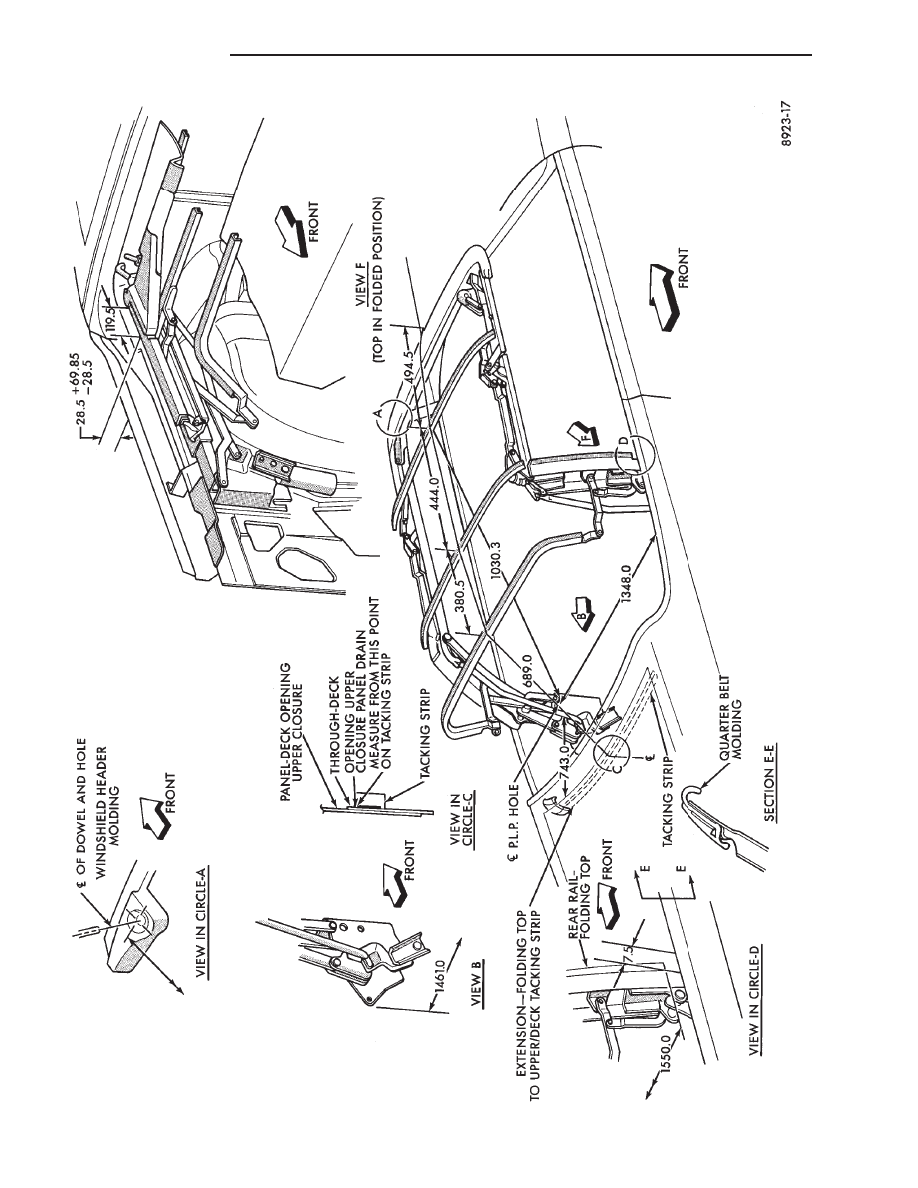

CONVER

TIBLE

TOP

DIMENSIONS

23 - 94

AJ/27-BODY

Ä

HYDRAULIC SYSTEMS

The power convertible top hydraulic system con-

sists of;
• Two hydraulic cylinders

• Hydraulic lines

• Electric hydraulic pump and reservoir

• Dual relays

HYDRAULIC SYSTEM TESTS

The convertible top will raise slowly or make ab-

normal noise if the hydraulic fluid level is low.

(1) Remove sling well and floor cover.
(2) With the top up and latched, remove the reser-

voir fill plug.

(3) Visually inspect fluid level. If low, inspect for

leak in hydraulic system.

(4) Repair or replace components, as necessary.
(5) Fill reservoir with Dexron

t II, Type A, auto-

matic transmission fluid to the bottom of the fill
hole.

(6) Replace fill plug and lower top.
(7) Raise top and verify fluid level.
(8) Install sling well and floor cover.

HYDRAULIC PUMP ASSEMBLY

HYDRAULIC PUMP REMOVAL (FIG. 13)

(1) Disconnect battery negative cable.
(2) Remove sling well and floor cover from behind

rear seat.

(3) Disconnect pump wire connector and ground

connection.

(4) Disconnect hydraulic lines from pump.
(5) Remove motor pump assembly from vehicle.

The rubber mounts are pressed and locked into the
mounting bracket. Pull up motor assembly to re-
move.

HYDRAULIC PUMP INSTALLATION

Reverse the preceding operation

HYDRAULIC CYLINDER

HYDRAULIC CYLINDER REMOVAL

(1) Disconnect battery negative cable.
(2) Remove interior trim as necessary to gain ac-

cess to hydraulic cylinders.

(3) Remove cylinder mounting bracket and nut.
(4) Remove pivot bolt holding cylinder shaft to top

linkage.

(5) Disconnect hydraulic lines from the cylinder.
(6) Remove cylinder from vehicle.

HYDRAULIC CYLINDER INSTALLATION

Reverse the preceding operation, and verify each

hydraulic seal is in place when connecting the line to
the cylinder. Replace seal if damaged.

HYDRAULIC PUMP LINE SEALS

HYDRAULIC PUMP LINE SEALS REMOVAL

(1) Disconnect battery negative cable.
(2) Disconnect hydraulic lines from pump and re-

move seals.

HYDRAULIC PUMP LINE SEALS
INSTALLATION

Reverse the preceding operation.

HYDRAULIC CYLINDER LINE SEALS

REMOVAL

(1) Remove hydraulic cylinder to gain access to hy-

draulic line connections.

(2) Disconnect hydraulic lines from cylinder and

remove seals.

INSTALLATION

Reverse the preceding operation.

Ä

AJ/27-BODY

23 - 95

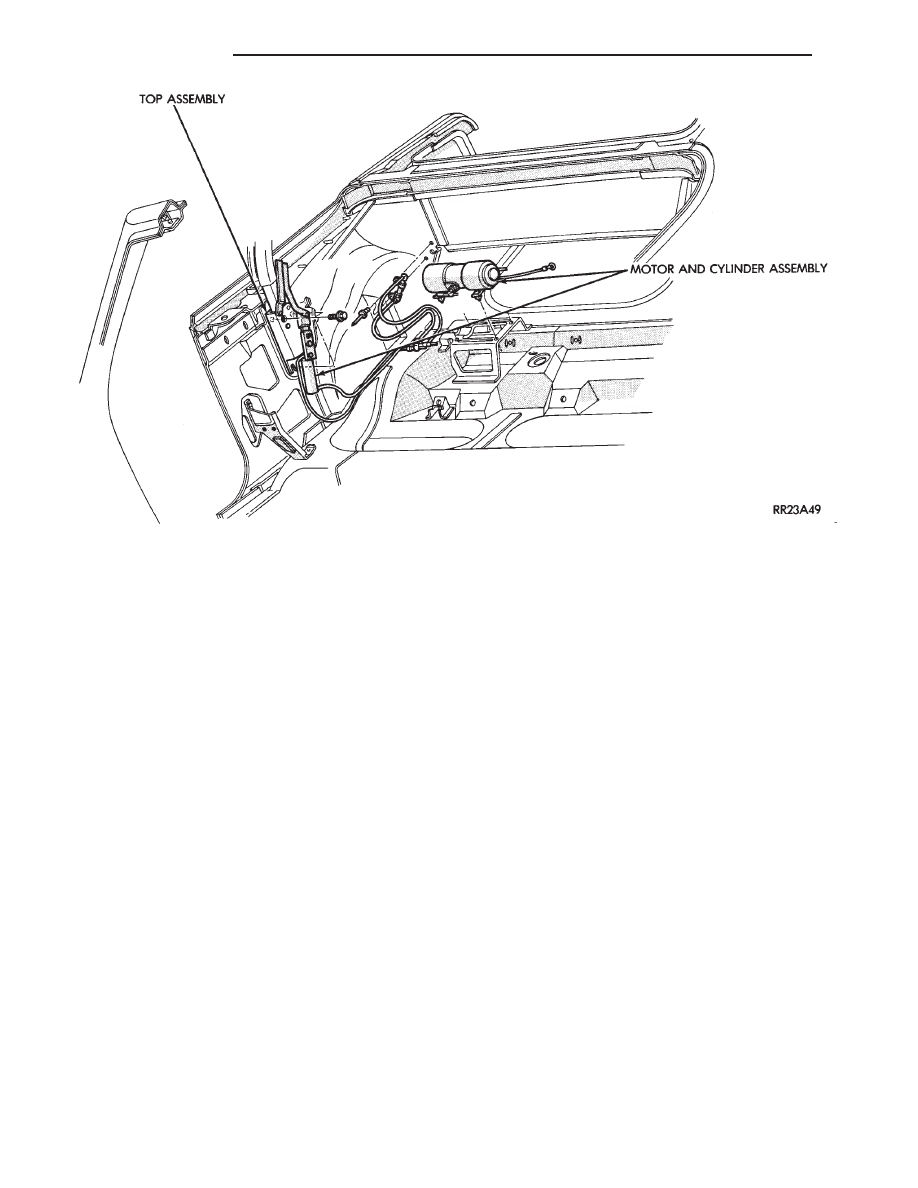

Fig. 13 Hydraulic System
