(5) Position sling well out of the way.
(6) Disengage wire connectors from terminals on

heated rear window.

(7) Pull wire harnesses from pockets at each side

of rear window.

(8) Remove bolts holding rear tack strip to inner

deck panel (Fig. 6).

(9) Separate rear tack strip from deck panel.
(10) Remove bolts holding side tack strips to inside

of quarter panels (Fig. 6).

(11) Separate tack strips from quarter panels.

CAUTION: Cover all painted and upholstered sur-
faces to avoid damage while performing the follow-
ing operations.

(12) Reposition tack strips above rear deck and

quarter panels.

(13) Using a grease pencil, mark location of outer

top cover on rear tack strip to aid installation.

(14) Remove staples holding top cover to rear tack

strip (Fig. 7).

(15) Fold rear of top cover, tack strips and rear

window up and over the third (rear) roof bow (Fig. 8).

(16) Unzip and separate rear window from vehicle.
(17) Mark location of rear stay straps on third roof

bow.

(18) Remove staples holding rear stay straps to

third roof bow (Fig. 8).

(19) Mark location of top cover hold down listing

on third roof bow.

(20) Remove staples holding top cover listing to

third roof bow (Fig. 8).

(21) Mark location of rear window zipper upper

half listing on third roof bow.

(22) Remove staples holding zipper listing to third

roof bow (Fig. 8).

(23) Separate rear window zipper from third roof

bow.

The following is a work bench operation
(24) Place rear window on a suitable work surface.
(25) Using a grease pencil, mark location of rear

window apron on rear tack strip to aid installation.

(26) Remove staples holding rear window lower

apron to tack strip.

(27) Separate rear window from tack strip.

INSTALLATION

(1) Using old rear window as a pattern, mark new

window to the same size and shape as the old win-
dow.

(2) Trim excess material from new window.
(3) Position window at index marks on rear tack

strip.

(4) Install staples to hold window apron to tack

strip (Fig. 7).

(5) Trim excess material from around bolt holes in

tack strip.

(6) Using old zipper upper half listing as a pattern,

mark new listing to the same size and shape as the
old listing.

(7) Trim excess material from new listing.

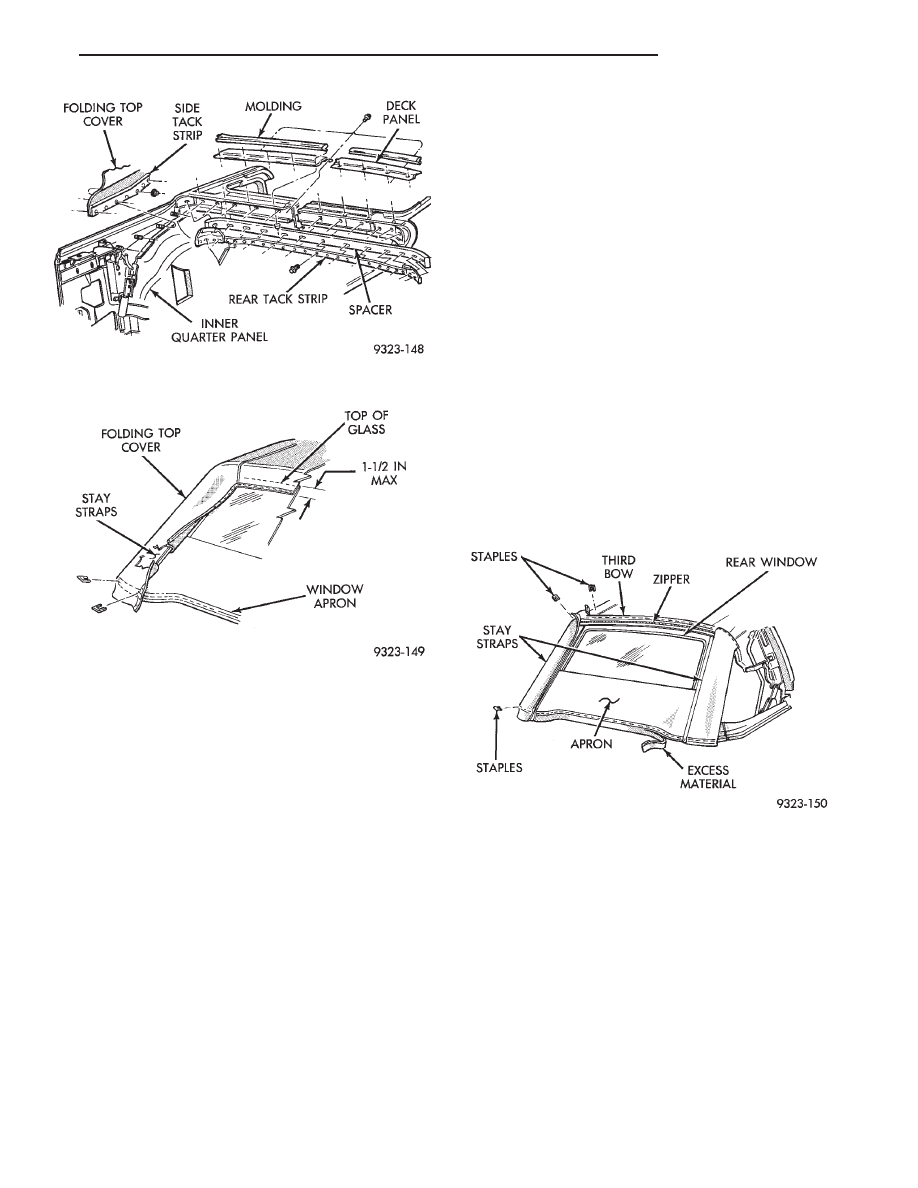

Fig. 6 Tack Strips

Fig. 7 Rear Window Glass

Fig. 8 Third Roof Bow

Ä

AJ/27-BODY

23 - 89

(8) Position zipper upper half listing at index

marks on the third roof bow. Verify that start end of
zipper upper half is at the same end as the rear win-
dow half.

(9) Install staples to hold zipper listing to third

roof bow (Fig. 8).

(10) Position top cover hold down listing at index

marks on third roof bow.

(11) Install staples to hold top cover listing to third

roof bow (Fig. 8).

(12) Position stay straps at index marks on the

third roof bow.

(13) Install staples to hold stay straps to third roof

bow.

(14) Zip rear window into position.
(15) Fold rear of top cover, tack strips and rear

window up and over the third roof bow to the rear of
the top opening (Fig. 8).

(16) Position top cover at index marks at each end

of rear tack strip.

(17) Install staples to hold top cover to rear tack

strip (Fig. 6).

(18) Position side and rear tack strips behind quar-

ter and deck panels.

(19) Install bolts to hold side tack strips to inside

of quarter panels (Fig. 6).

(20) Install bolts to hold rear tack strip to deck

panel.

(21) Latch top header to windshield header and in-

spect top cover for excess wrinkling. If wrinkling is
apparent, the top cover and rear window apron must
be repositioned on the tack strips.

(22) Route wire harnesses through pockets at each

side of window and connect ends to terminals on
glass.

(23) Install sling well and rear section of headlin-

ing.

FOLDING TOP COVER

REMOVAL

(1) Release folding top latches and allow top cover

to relax.

(2) Remove headlining.
(3) Disengage snaps holding top storage sling well

to rear deck and quarter panels.

(4) Position sling well out of the way.
(5) Remove bolts holding rear tack strip to inner

deck panel.

(6) Separate rear tack strip from deck panel.
(7) Remove bolts holding side tack strips to inside

of quarter panels.

(8) Separate tack strips from quarter panels.

CAUTION: Cover all painted and upholstered sur-
faces to avoid damage while performing the follow-
ing operations.

(9) Reposition tack strips above rear deck and

quarter panels.

(10) Using a grease pencil, mark location of outer

top cover on rear tack strip to aid installation.

(11) Remove staples holding top cover to rear tack

strip.

(12) Fold rear of top cover, tack strips and rear

window up and over the third (rear) roof bow.

(13) Unzip and separate rear window from vehicle.
(14) Mark location of top cover hold down listing

on third roof bow.

(15) Remove staples holding top cover listing to

third roof bow.

(16) Remove screws holding roof rail tension cable

springs to roof rear roof rail behind quarter glass
opening.

(17) Pull quarter glass weatherstrips from roof rail

channels.

(18) Remove screws holding roof rail channels to

roof rails.

(19) Separate roof rail channels from vehicle.
(20) Separate top cover listing from adhesive on

roof rail.

(21) Lower folding top to the mid point.
(22) Pull top header weatherstrip from retaining

channel. Separate first 50 mm (2 in.) of weather strip
from roof rail channels.

(23) Remove screws holding weatherstrip channel

to top header.

(24) Separate channel from top header.
(25) Remove staples holding top header feature

strip to top header.

(26) Separate feature strip from header.
(27) Mark location or top cover on top header.
(28) Remove staples holding top cover to header.
(29) Close folding top, do not latch.
(30) Remove rubber plugs holding roof rail tension

cable ends into key-hole slots in roof rails

(31) Disengage roof rail tension cables from roof

rails.

(32) Pull tension cables from rear of pockets on

back of top cover.

(33) Remove screws holding top cover retainer rod

to second roof bow.

(34) Separate retainer rod from second roof bow.
(35) Remove screws holding top cover retainer rod

to first roof bow.

(36) Separate retainer rod from first roof bow.
(37) Separate top cover from vehicle.
(38) Pull retainer rod from listing pockets on back

of top cover.

INSTALLATION

The new top cover must be trimmed to the same

size and shape as the old top cover to minimize wrin-
kling after installation. Use the rear sections of the
old top as a pattern.

23 - 90

AJ/27-BODY

Ä

(1) On old top cover mark a line from the top of

the quarter glass opening to the center of rear glass
opening on each side of the top.

(2) Using a suitable cutting tool, cut the rear quar-

ter sections off of old top.

(3) Mark locations of old top cover on side tack

strips.

(4) Remove staples holding old top cover to side

tack strips.

(5) Using quarter sections cut from old top cover as

a pattern, mark lower tack strip edge of new top to
same size and shape as old top.

(6) Trim excess material from new top cover.
(7) Position side tack strips under edge of new top

and align index marks.

(8) Install staples 100 mm (4 in.) apart to hold top

cover to side tack strips.

(9) Install retainer rod in listing pockets on back of

top cover.

(10) Position top cover over top bows on vehicle

and center top cover side to side.

(11) Mate retainer rod to first roof bow.
(12) Install screws to hold top cover retainer rod to

first roof bow.

(13) Mate retainer rod to second roof bow.
(14) Install screws to hold top cover retainer rod to

second roof bow.

(15) Route roof rail tension cables through rear of

pockets on back of top cover.

(16) Connect roof rail tension cables to key-hole

slots in roof rails.

(17) Install rubber plugs to hold roof rail tension

cable ends into key-hold slots in roof rails.

(18) Apply suitable contact adhesive to roof rail

rear of quarter glass opening and back of top cover
hold down listing.

(19) Stick top cover listing to roof rail.
(20) Place roof rail weatherstrip channel in proper

position.

(21) Install screws to hold channel to roof rail.
(22) Position top cover listing at index marks on

third roof bow.

(23) Install staples 10 mm (0.3 in.) apart to hold

top cover listing to third roof bow.

(24) Zip rear window into position.
(25) Fold rear of top cover, tack strips and rear

window down and over the third roof bow.

(26) Position top cover at index marks on rear tack

strip.

(27) Install staples 100 mm (4 in.) apart to hold

top cover to rear tack strip.

CAUTION: Cover all painted and upholstered sur-
faces to avoid damage while performing the follow-
ing operations.

(28) Reposition tack strips under rear deck and

quarter panels.

(29) Place side tack strips in position behind quar-

ter panels.

(30) Install enough bolts to temporarily hold side

tack strips to inside of quarter panels.

(31) Place rear tack strip in position behind deck

panel.

(32) Install enough bolts to temporarily hold rear

tack strip to inner deck panel.

(33) Close and latch folding top.
(34) Pull top cover forward over top of windshield

and hold cover material taut.

(35) Mark location of froward lower edge of top

header on top cover material.

(36) Release top latches and lower top to mid-

point.

(37) Align marks on top material to front lower

edge of top header.

(38) Verify that top cover will be wrinkle free and

aligned side to side.

(39) Install staples 10 mm (0.3 in.) apart to hold

top cover to header.

(40) Place top header feature strip in position un-

der top header.

(41) Install staples 10 mm (0.3 in.) apart to hold

feature strip to top header.

(42) Place weatherstrip channel in position under

top header.

(43) Install screws to hold channel to top header.
(44) Insert top header weatherstrip into header

and roof rail channels.

(45) Install screws to hold roof rail tension cable

springs to roof rear roof rail behind quarter glass
opening.

(46) Close and latch top windshield header.
(47) Inspect top cover for excess wrinkling. If ex-

cess wrinkles are apparent, the top cover must be re-
positioned on the tack strips.

(48) If top cover is smooth, release top header

latches to allow top cover to relax.

(49) Remove bolts holding tack strips to deck and

quarter panels.

(50) Install staples 10 mm (0.3 in.) apart to hold

top cover to rear and side tack strips.

(51) Place side and rear tack strips in position.
(52) Install bolts to hold tack strips to deck and

quarter panels.

(53) Insert quarter glass weatherstrips into roof

rail channels.

(54) Place sling well into position.
(55) Engage snaps to hold sling well to rear deck

and quarter panels. Verify that drain tube is con-
nected to bottom of sling well.

(56) Install headlining.
(57) Close top and latch header to windshield

header.

Ä

AJ/27-BODY

23 - 91

ADJUSTMENT PROCEDURES

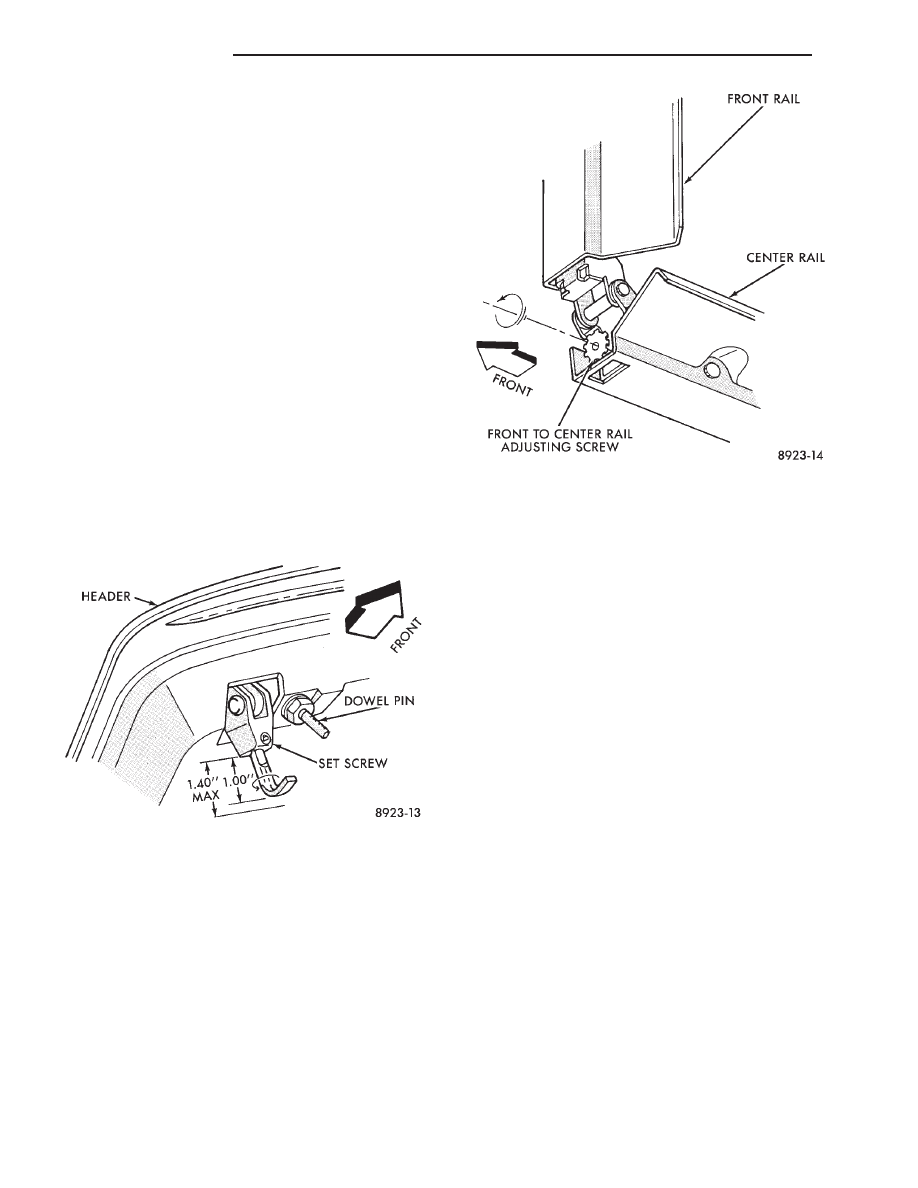

DOWEL PIN ADJUSTMENTS (FIG. 9)

(1) Loosen dowel pins.
(2) Position dowel pins to the center of the receiver

holes in the windshield header.

(3) Tighten dowel pins and verify adjustment.
Refer to Cam Adjustment or Control Link Adjust-

ment paragraphs of this section to adjust forward or
rearward position of the top header.

LATCH HOOK ADJUSTMENT (FIG. 9)

If the convertible top latching effort is excessive, it

can be reduced by lengthening the latch hook. The
top header weatherstrip requires enough compression
to prevent air and water leaks. Adjust latch hook to
achieve reasonable latching effort and proper sealing.

FRONT TO CENTER RAIL ADJUSTMENT (FIG.
10)

To align the roof rail weatherstrips to the door and

quarter glass contact, adjust the front to center rail
adjusting screw. To decrease pressure on door glass
turn adjuster inward. To increase pressure on door
glass turn adjuster outward.

TOP FRAME CAM ADJUSTMENT (FIG. 11)

The top frame cam changes forward or rearward

position of the top header in relation to the wind-
shield header. The cam turns inside the rear side rail
and thrust link. It may be necessary to lengthen the
control links 1 or 2 serration after a cam adjustment.
The position of the cam high side determines the an-
gle between the center and rear side rails. When the
high side is fully forward, the angle is at a mini-

mum, and when turned rearward, the angle is in-
creased. An increased angle increases the forward
movement of the top. The cam high side is indicated
by a arrow on the cam threaded end.

TO ADJUST CAM SETTING

(1) Lower top to half down position to remove all

possible strain from the cam.

(2) Loosen set screw and tap cam threaded end

with a soft faced hammer to loosen any paint bond
between cam and linkage.

(3) Using a 3/16 Allen wrench, rotate cam as nec-

essary and secure set screw.

CONTROL LINK ADJUSTMENT (FIG. 12)

WARNING: DO NOT PLACE HANDS OVER GAPS IN
MOVABLE

CONVERTIBLE

TOP

COMPONENTS

DURING SERVICING. PERSONAL INJURY CAN RE-
SULT.

(1) Remove convertible top head lining as neces-

sary to gain access to adjusters.

(2) With the top latched in up position, loosen both

bolts just enough to permit moving link up or down.

(3) Push upward in the area of the front to center

rail joint. Push rails up by hand as far as possible.

(4) With the control link adjusting bolts loosened,

allow the control link to seek proper position.

(5) Tighten bolts while rail is held in position.

Fig. 9 Roof Latch and Guide Dowel Pin

Fig. 10 Roof Rail Adjustment

23 - 92

AJ/27-BODY

Ä
