For example, if end play reading is .055 inch, select

No. 4 Thrust Plate which is .071 to .074 thick. This
should provide an input shaft end play reading of
.020 inch which is within specifications.

See chart below to select the proper No. 4 thrust

plate.

INPUT CLUTCHES-RECONDITION

DISASSEMBLY

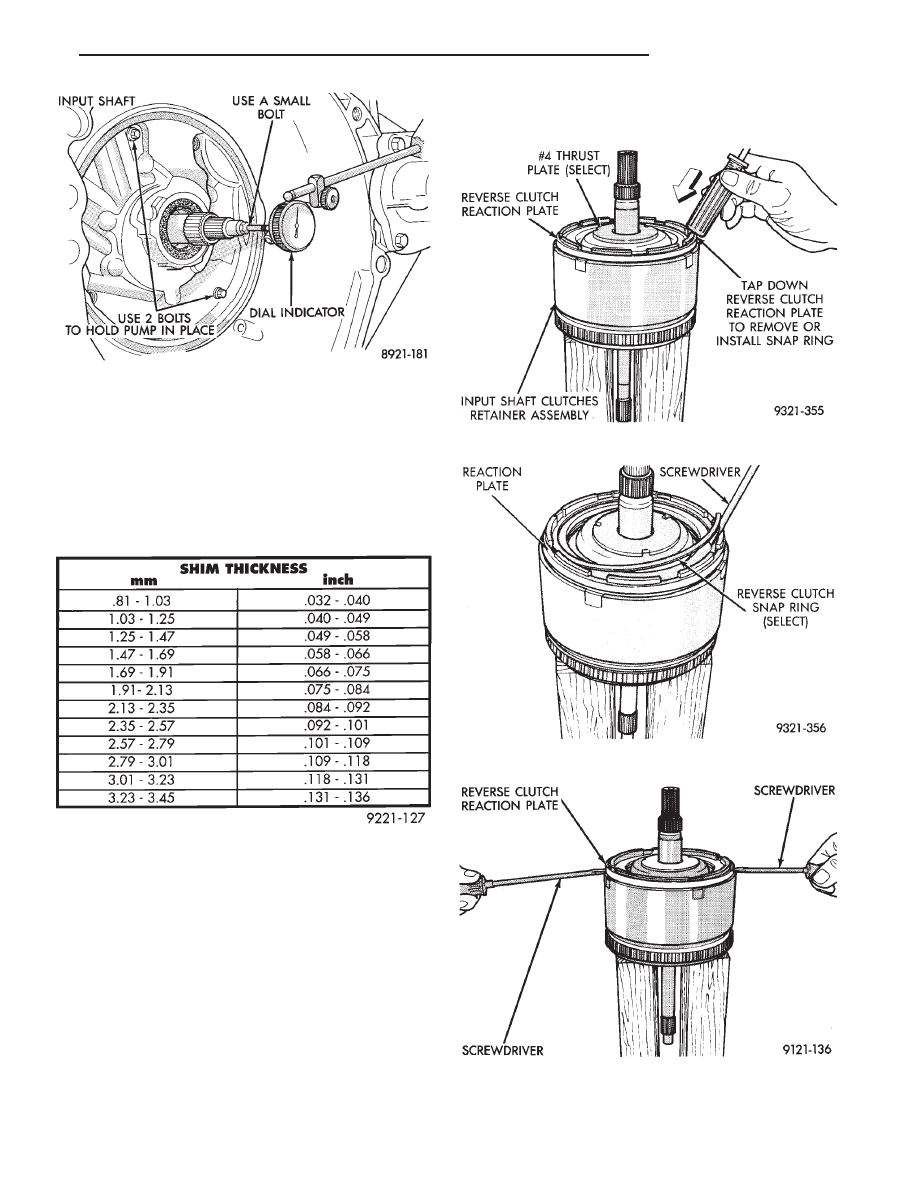

Fig. 92 Measure Input Shaft End Play

NO. 4 THRUST PLATE CHART

Fig. 1 Tapping Reaction Plate

Fig. 2 Reverse Clutch Snap Ring

Fig. 3 Pry Reverse Clutch Reaction Plate

Ä

TRANSAXLE

21 - 121

Tag reverse clutch pack for reassembly identi-

fication.

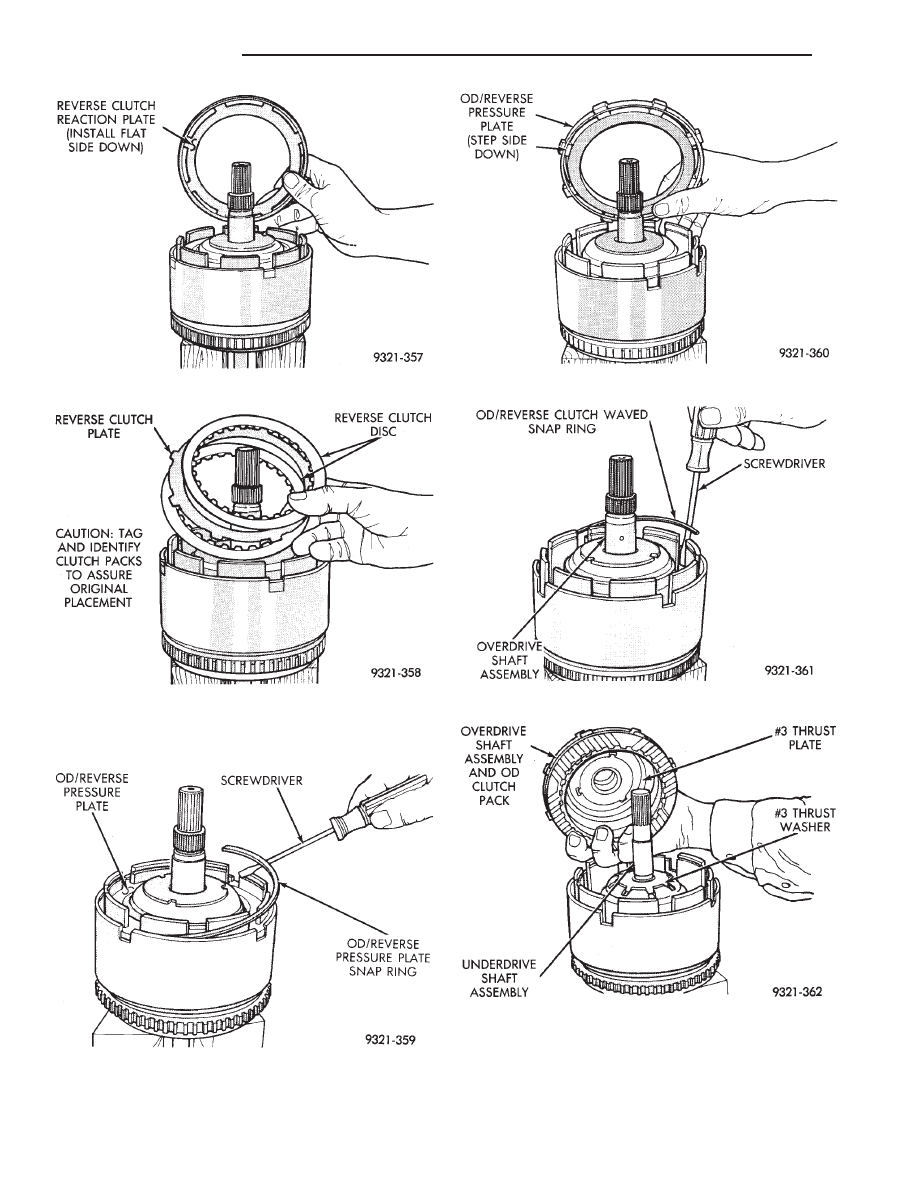

Fig. 7 OD/Reverse Pressure Plate

Fig. 8 Waved Snap Ring

Fig. 9 Remove OD Clutch Pack

Fig. 4 Reverse Clutch Reaction Plate

Fig. 5 Reverse Clutch Pack

Fig. 6 OD/Reverse Pressure Plate Snap Ring

21 - 122

TRANSAXLE

Ä

Tag overdrive clutch pack for reassembly iden-

tification.

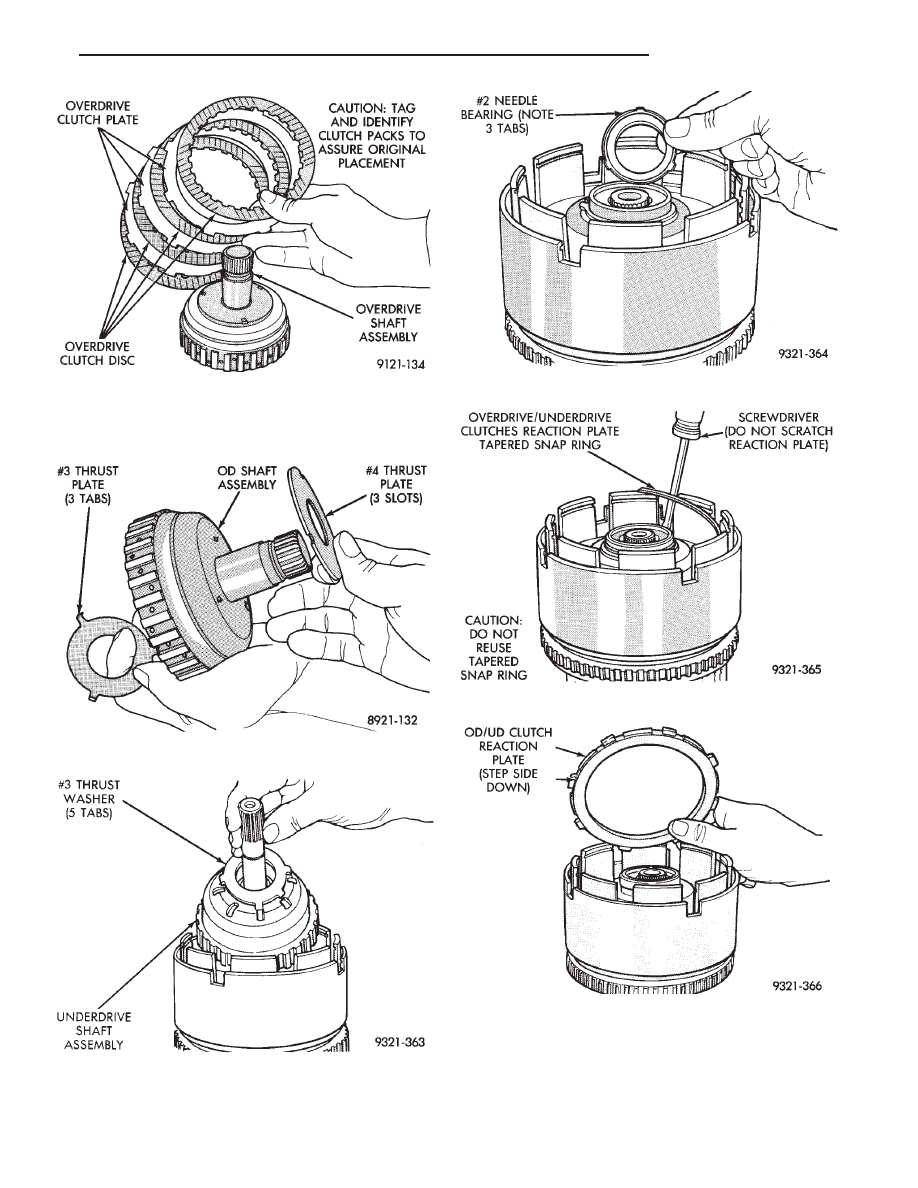

Fig. 13 No. 2 Needle Bearing

Fig. 14 OD/UD Reaction Plate Tapered Snap Ring

Fig. 15 OD/UD Reaction Plate

Fig. 10 Overdrive Clutch Pack

Fig. 11 Overdrive Shaft Assembly

Fig. 12 Underdrive Shaft Assembly

Ä

TRANSAXLE

21 - 123

Tag underdrive clutch pack for reassembly

identification.

CAUTION: Compress return spring just enough to
remove or install snap ring.

Fig. 19 UD Spring Retainer Snap Ring

Fig. 20 UD Return Spring and Retainer

Fig. 21 Underdrive Clutch Piston

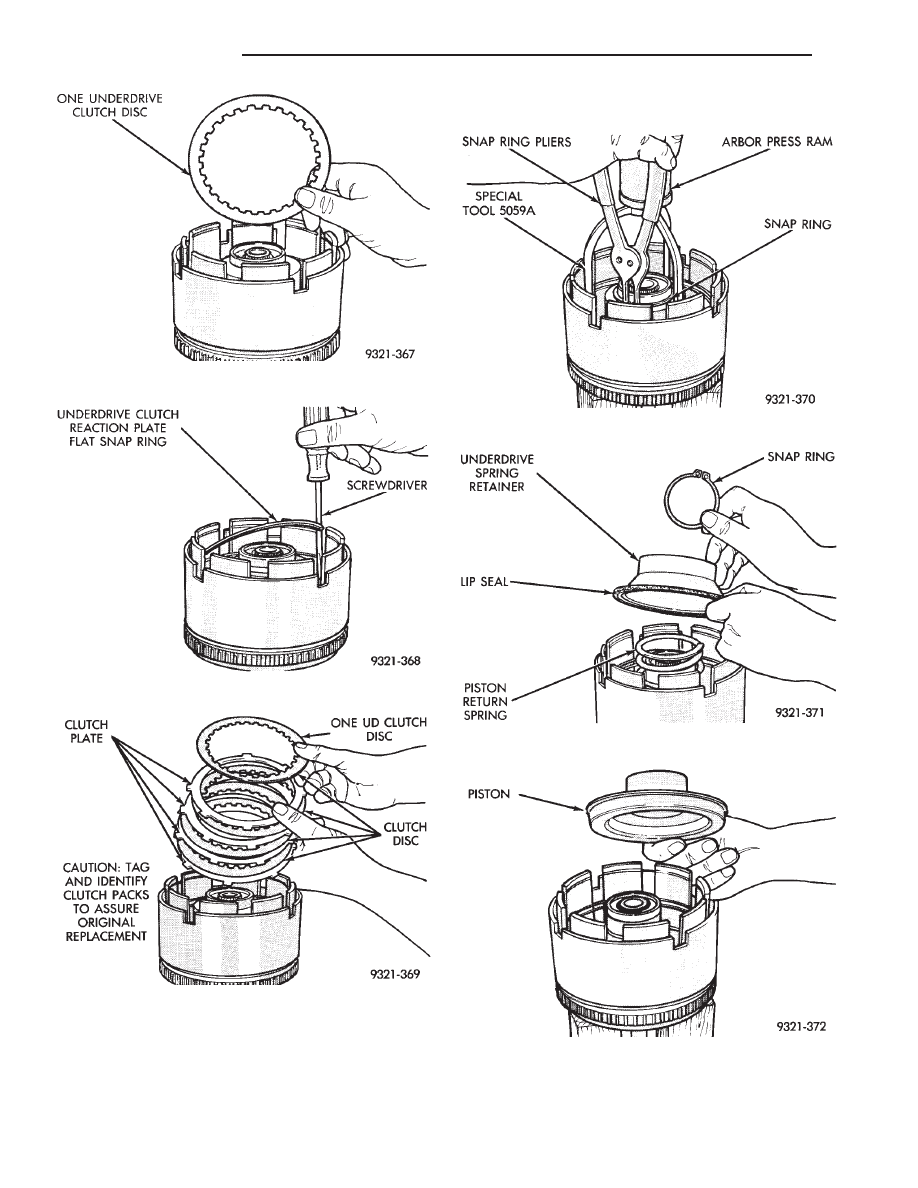

Fig. 16 Remove One UD Clutch Disc

Fig. 17 UD Clutch Flat Snap Ring

Fig. 18 Underdrive Clutch Pack

21 - 124

TRANSAXLE
