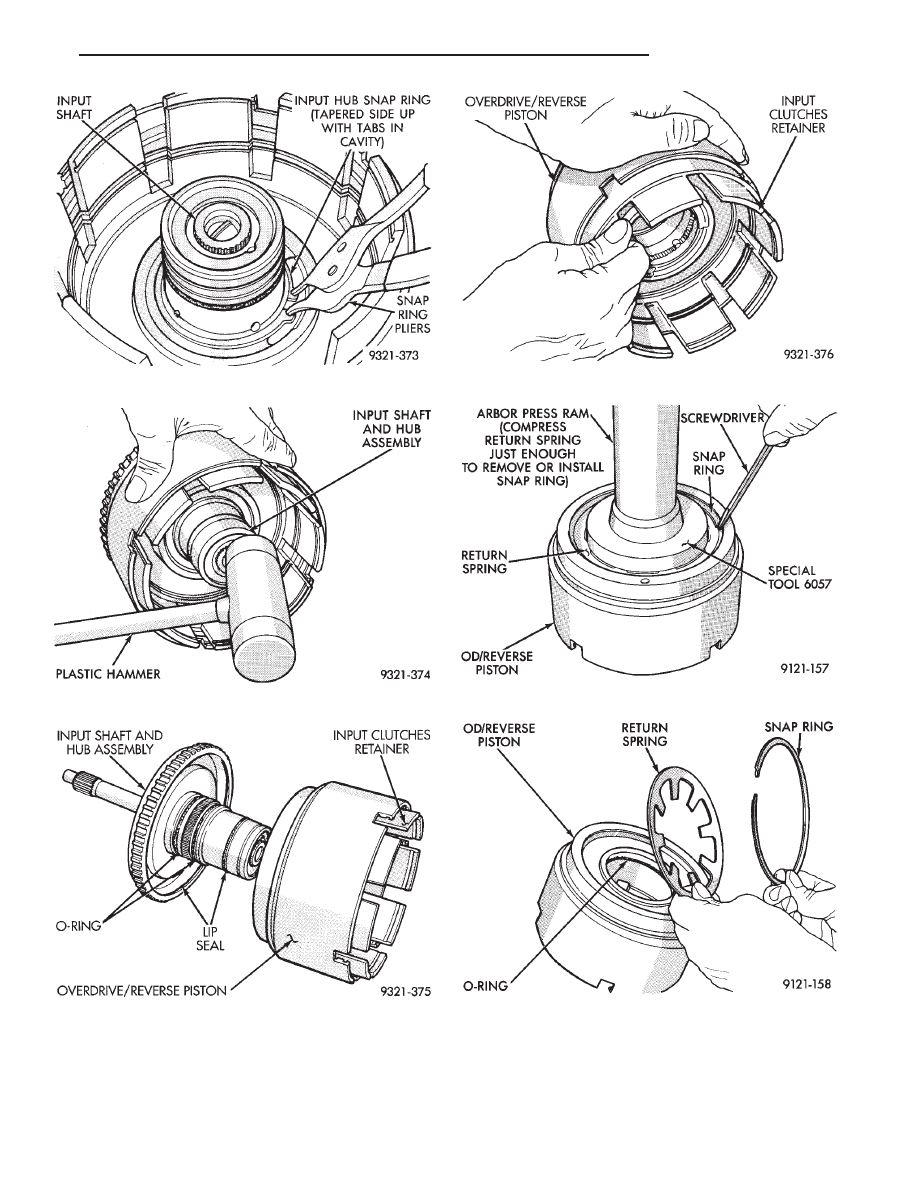

Fig. 22 Input Hub Tapered Snap Ring

Fig. 23 Tap on Input Hub

Fig. 24 Input Hub Removed

Fig. 25 Pull Retainer from Piston

Fig. 26 Install Snap Ring

Fig. 27 Snap Ring and Return Spring

Ä

TRANSAXLE

21 - 125

ASSEMBLY

Use petrolatum on all seals to ease assembly of

components.

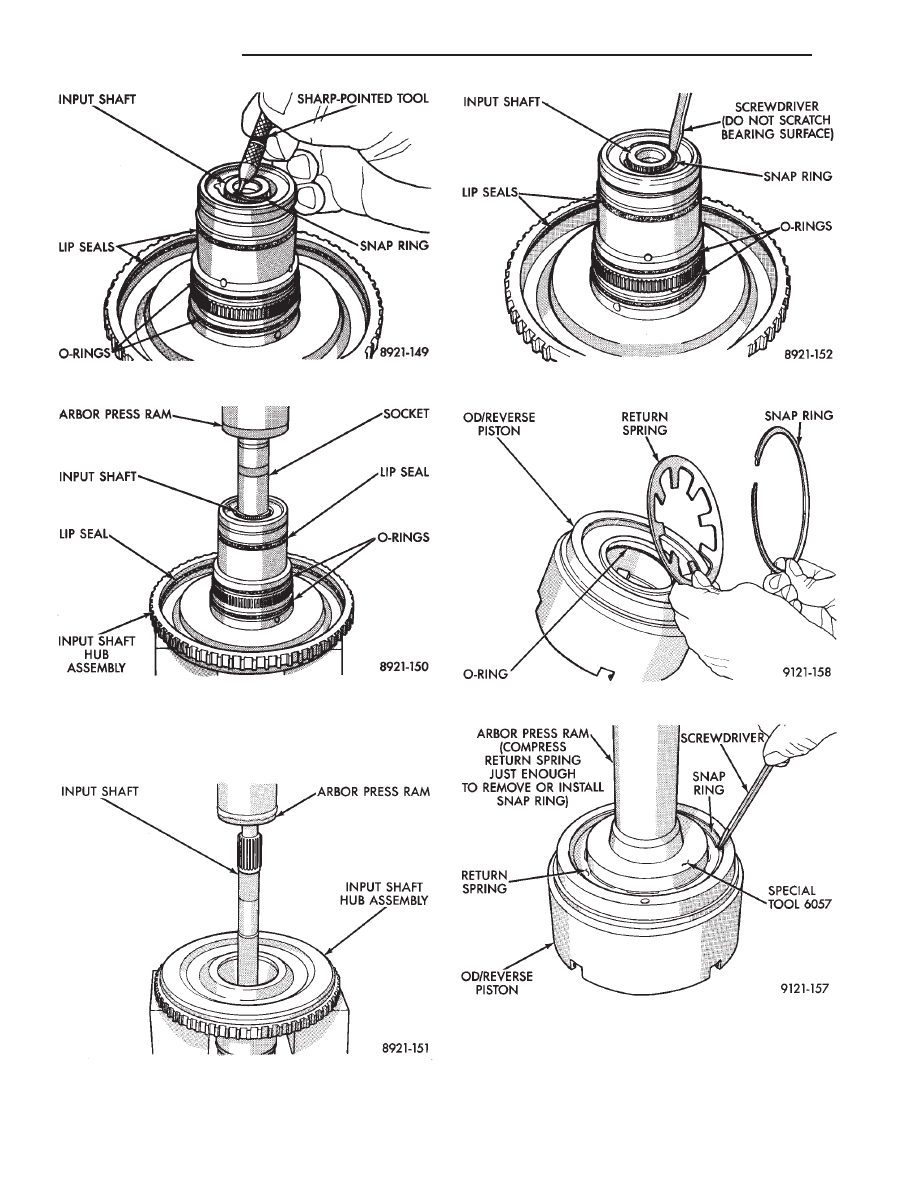

Fig. 28 Remove Input Shaft Snap Ring

Fig. 29 Remove Input Shaft

Fig. 1 Install Input Shaft

Fig. 2 Install Input Shaft Snap Ring

Fig. 3 Return Spring and Snap Ring

Fig. 4 Install Snap Ring

21 - 126

TRANSAXLE

Ä

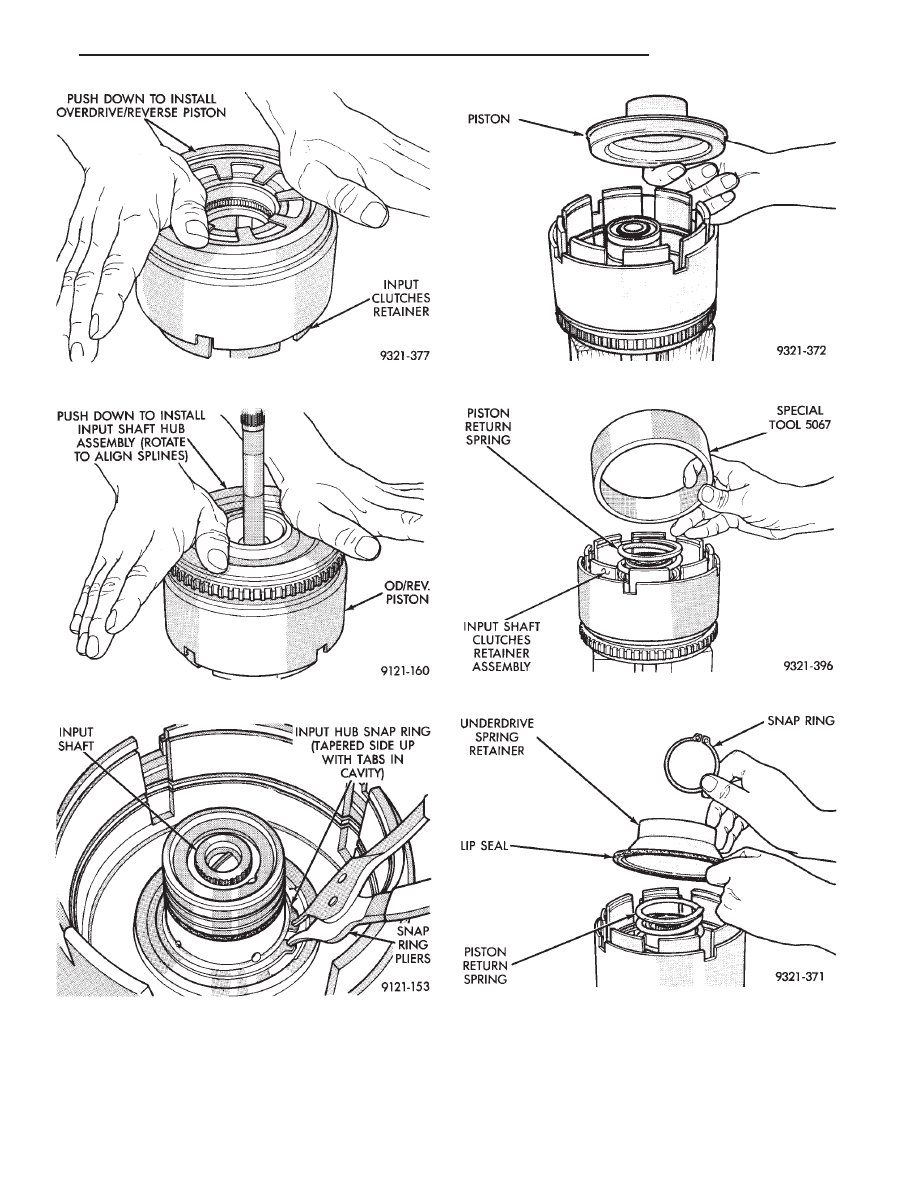

Fig. 5 Install OD/Reverse Piston

Fig. 6 Install Input Shaft Hub Assembly

Fig. 7 Input Hub Tapered Snap Ring

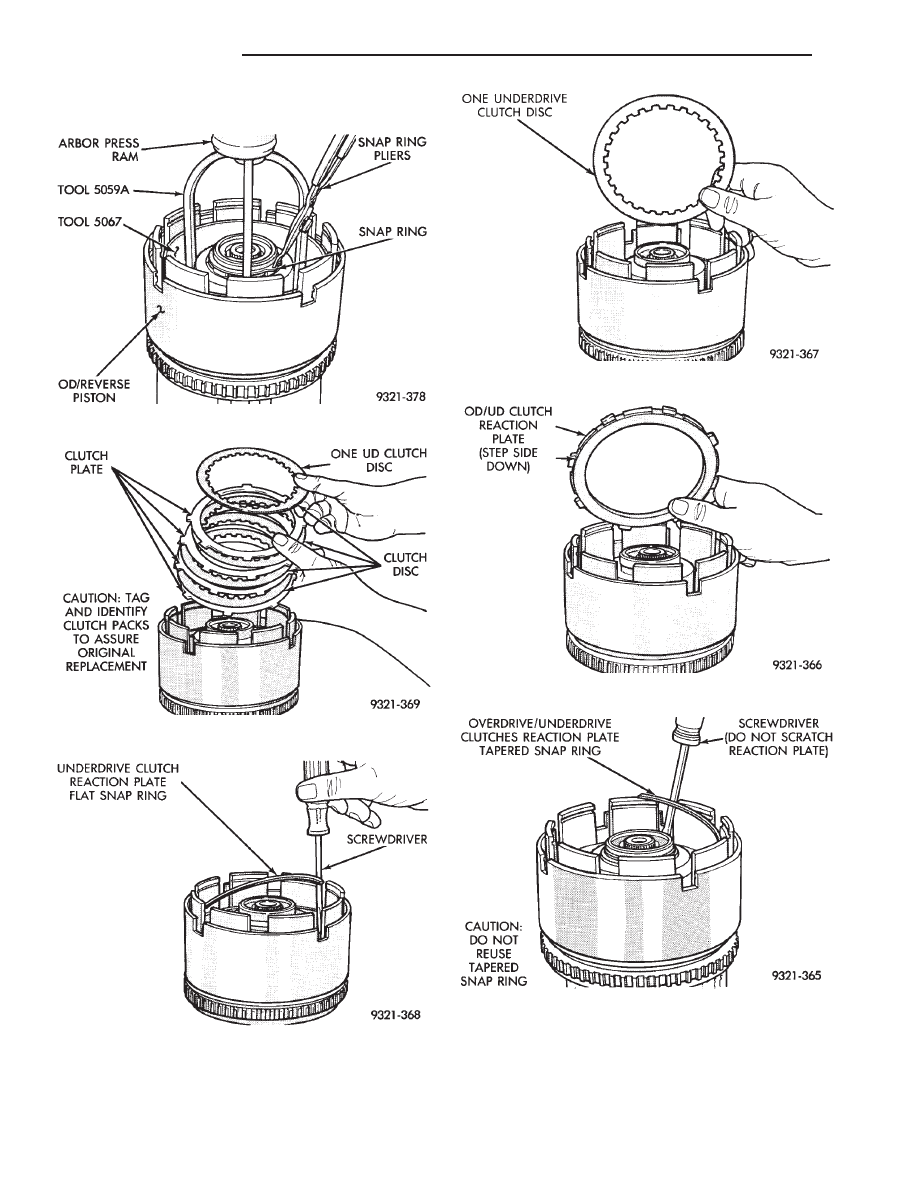

Fig. 8 Underdrive Clutch Piston

Fig. 9 Seal Compressor Special Tool 5067

Fig. 10 UD Return Spring and Retainer

Ä

TRANSAXLE

21 - 127

CAUTION: Compress return spring just enough to
remove or install snap ring.

Fig. 11 Install UD Spring Retainer and Snap Ring

Fig. 12 Underdrive Clutch Pack

Fig. 13 UD Clutch Flat Snap Ring

Fig. 14 Install Last UD Clutch Disc

Fig. 15 OD/UD Reaction Plate

Fig. 16 Tapered Snap Ring

21 - 128
