Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 127

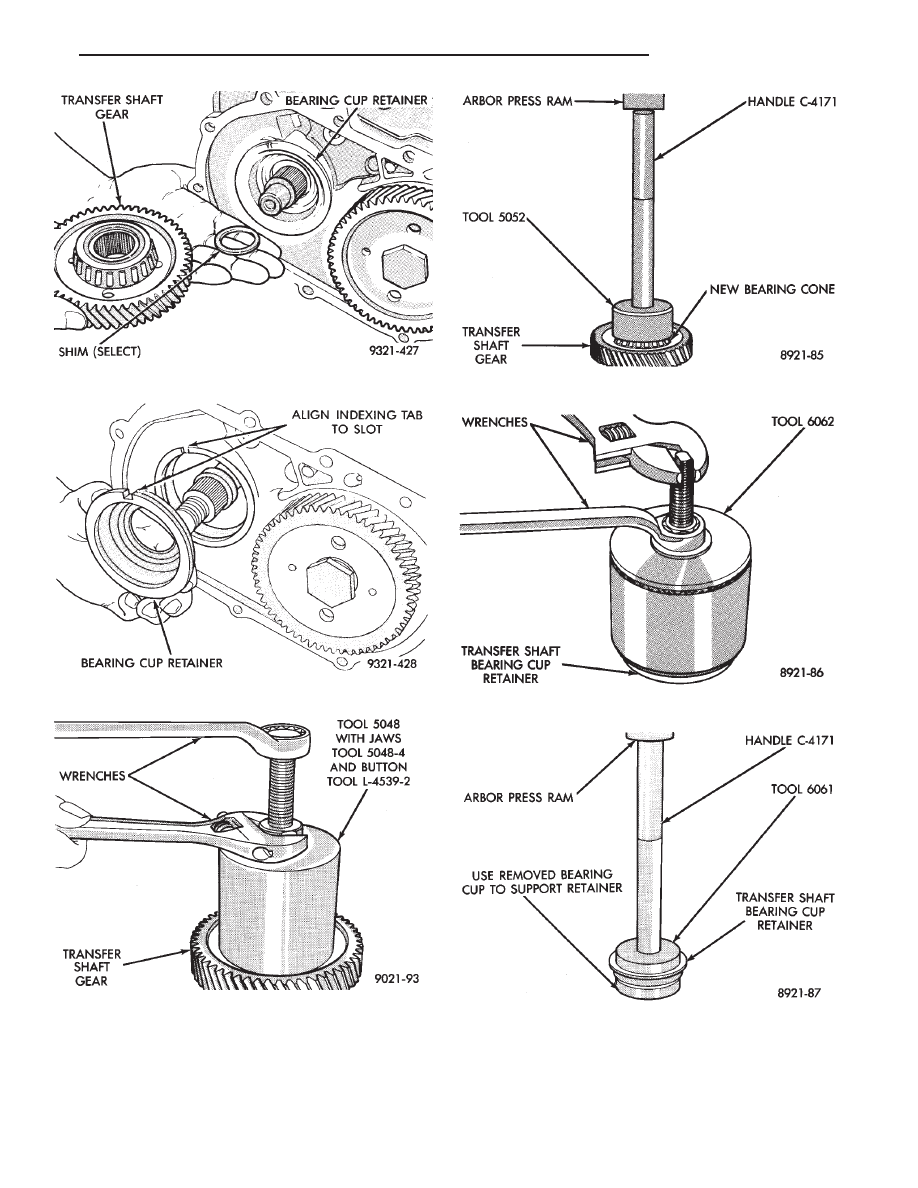

Fig. 46 Transfer Shaft Gear and (Select) Shim

Fig. 47 Bearing Cup Retainer

Fig. 48 Remove Transfer Shaft Bearing Cone

Fig. 49 Install Transfer Shaft Bearing Cone

Fig. 50 Remove Transfer Shaft Bearing Cup

Fig. 51 Install New Bearing Cup

Ä

TRANSAXLE

21 - 113

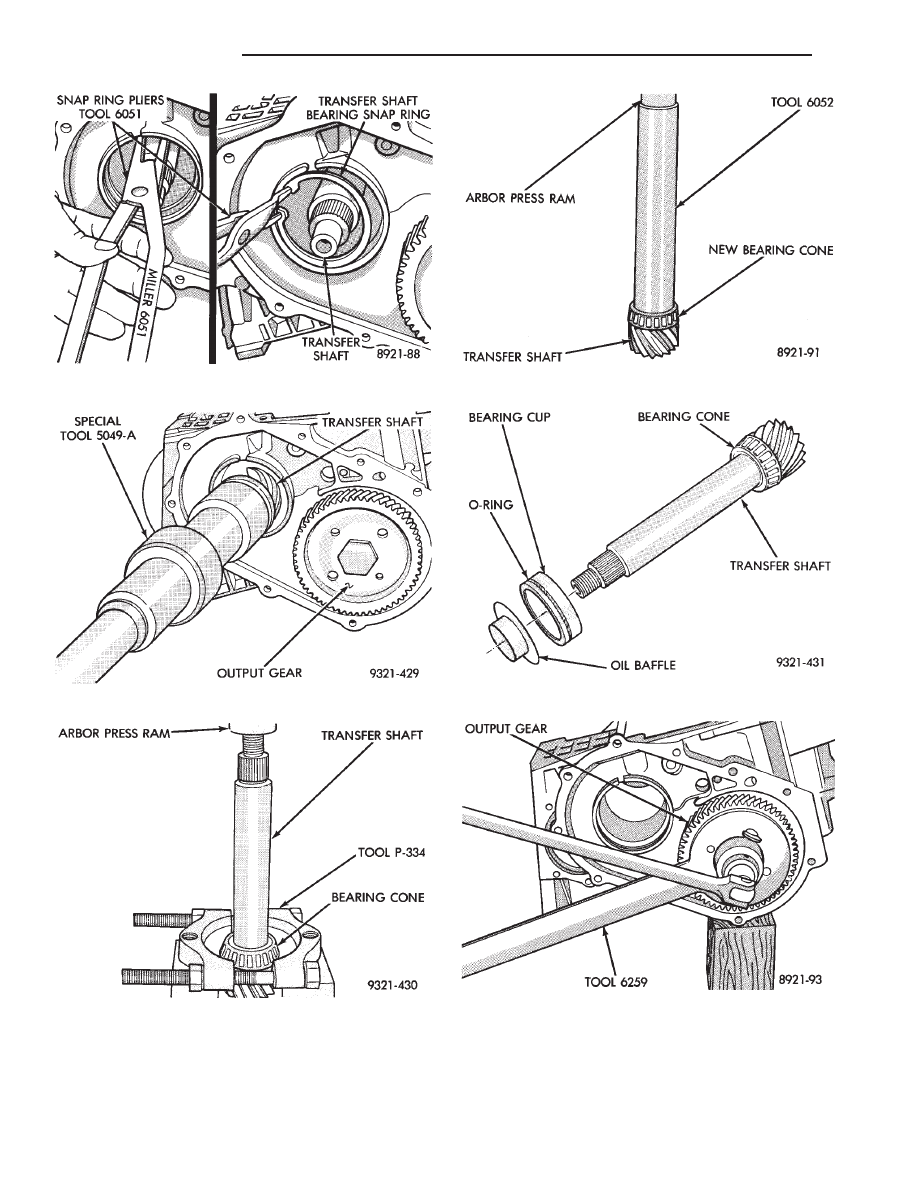

Fig. 52 Transfer Shaft Bearing Snap Ring

Fig. 53 Transfer Shaft

Fig. 54 Remove Transfer Shaft Bearing Cone

Fig. 55 Install Bearing Cone

Fig. 56 Bearing Cup Removed

Fig. 57 Remove Output Gear Bolt

21 - 114

TRANSAXLE

Ä

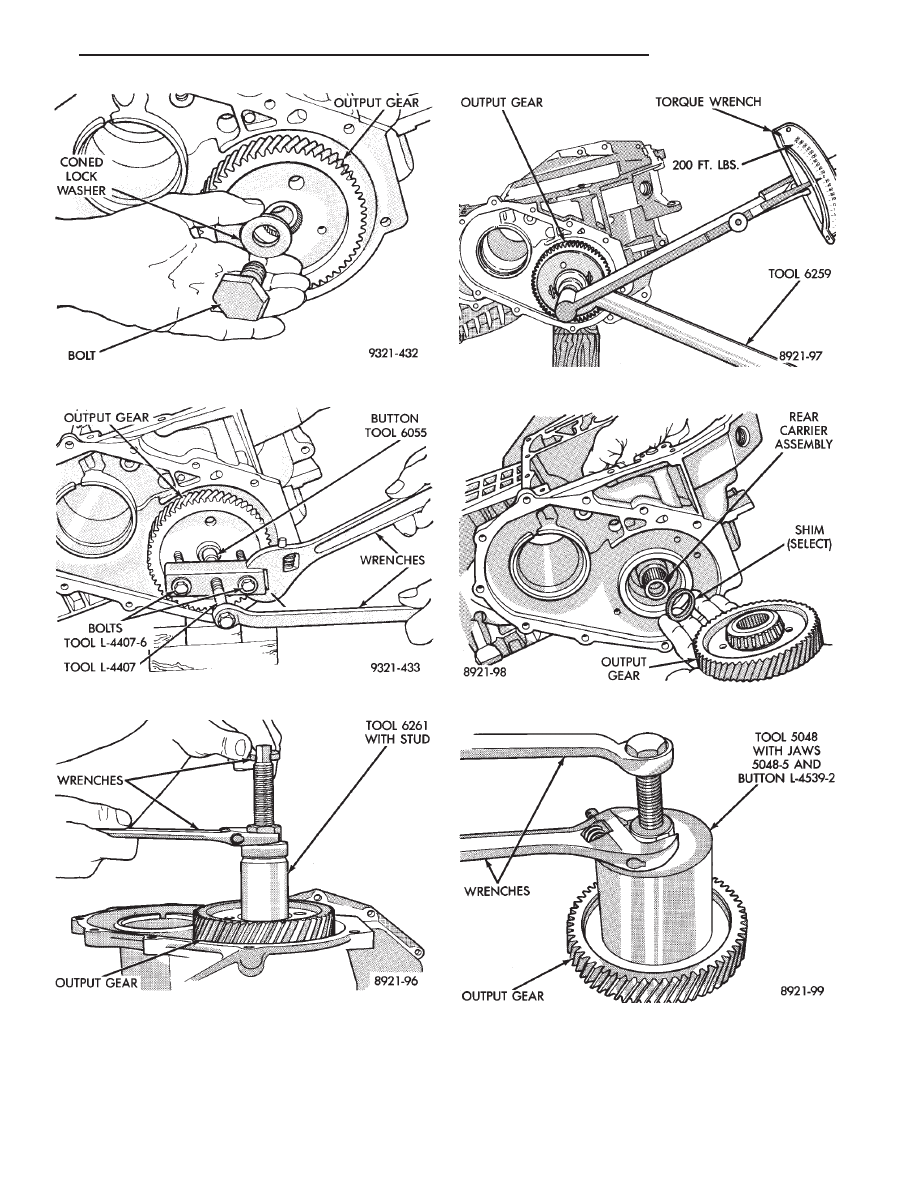

Fig. 58 Output Gear Bolt and Washer

Fig. 59 Remove Output Gear

Fig. 60 Install Output Gear

Fig. 61 Tighten Output Gear to 271 N

I

m (200 ft. lbs.)

Fig. 62 Output Gear and (Select) Shim

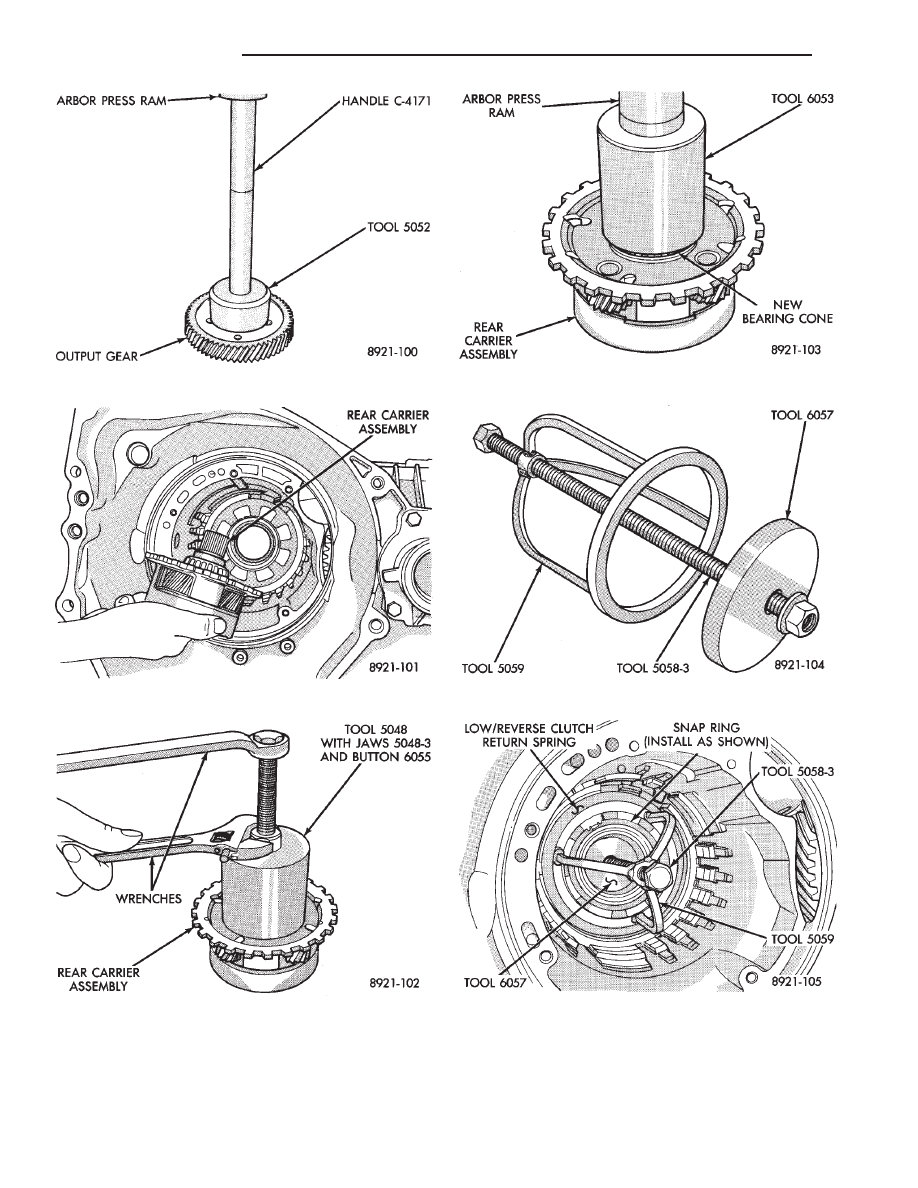

Fig. 63 Remove Bearing Cone

Ä

TRANSAXLE

21 - 115

Fig. 64 Install New Bearing Cone

Fig. 65 Rear Carrier Assembly

Fig. 66 Remove Rear Carrier Bearing Cone

Fig. 67 Install Rear Carrier Bearing Cone

Fig. 68 Low/Reverse Spring Compressor Tool

Fig. 69 Compressor Tool in Use

21 - 116

TRANSAXLE

Ä
