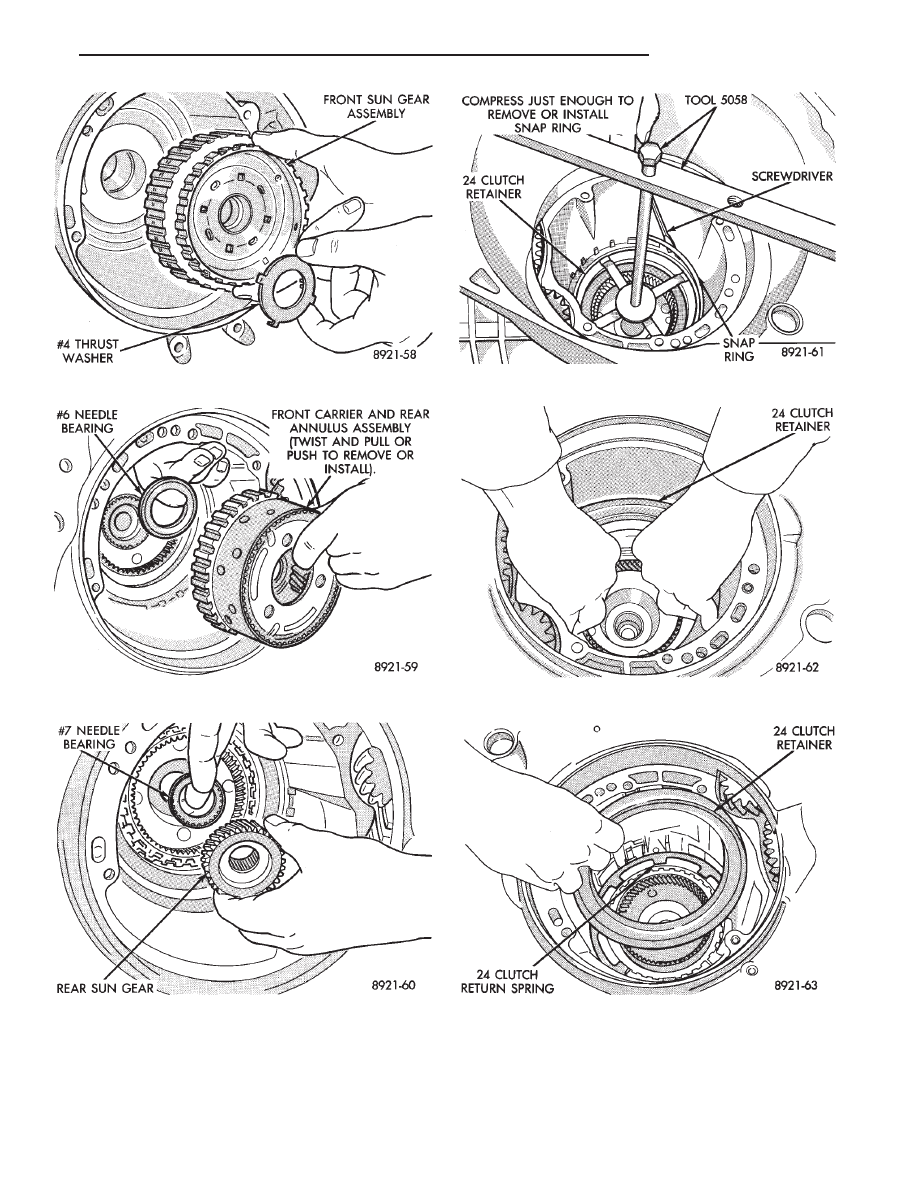

Fig. 23 Front Sun Gear Assembly

Fig. 24 Front Carrier and Rear Annulus Assembly

Fig. 25 Rear Sun Gear

Fig. 26 2/4 Clutch Retainer Snap Ring

Fig. 27 Remove 2/4 Clutch Retainer

Fig. 28 2/4 Clutch Retainer

Ä

TRANSAXLE

21 - 109

Tag 2/4 clutch pack for reassembly identifica-

tion.

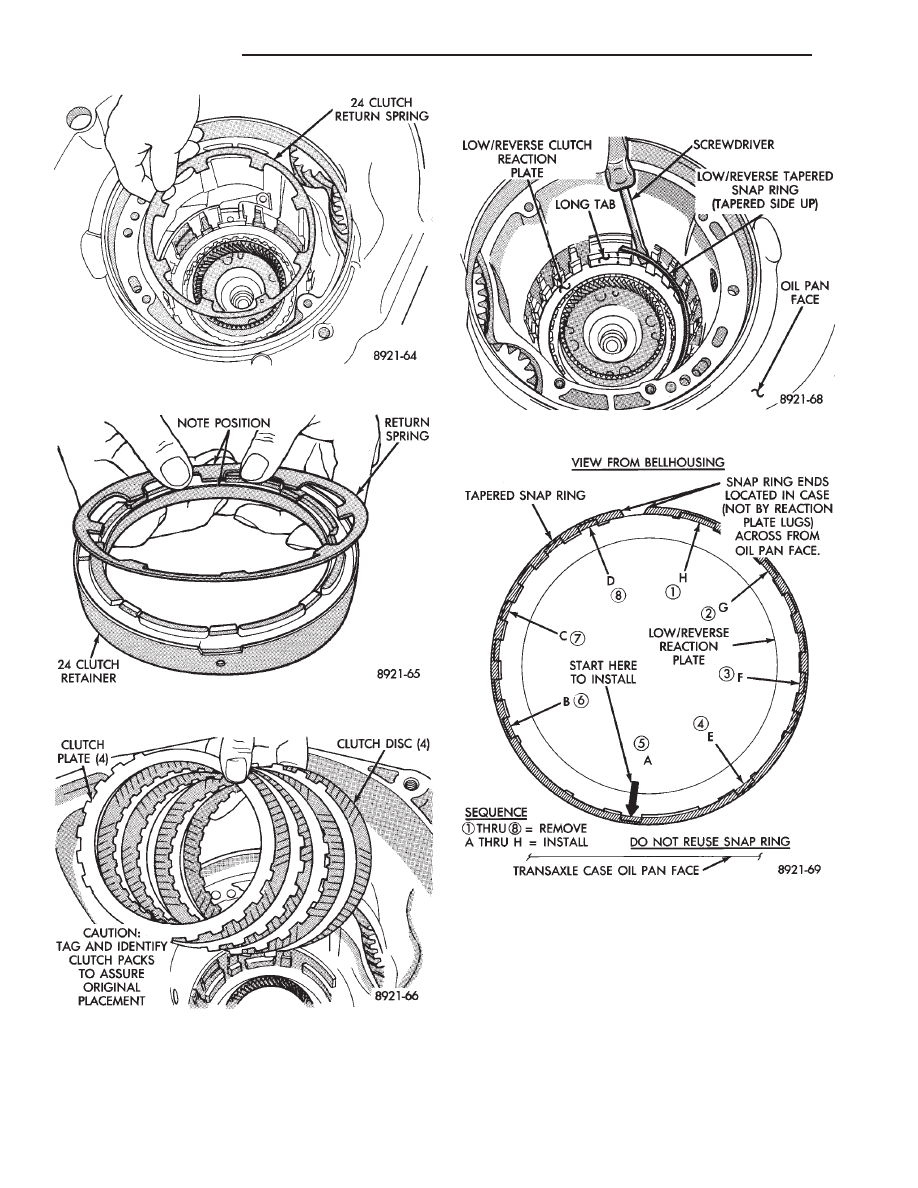

Fig. 29 2/4 Clutch Return Spring

Fig. 30 2/4 Retainer and Spring Indexed

Fig. 31 2/4 Clutch Pack

Fig. 32 Tapered Snap Ring

Fig. 33 Tapered Snap Ring Instructions

21 - 110

TRANSAXLE

Ä

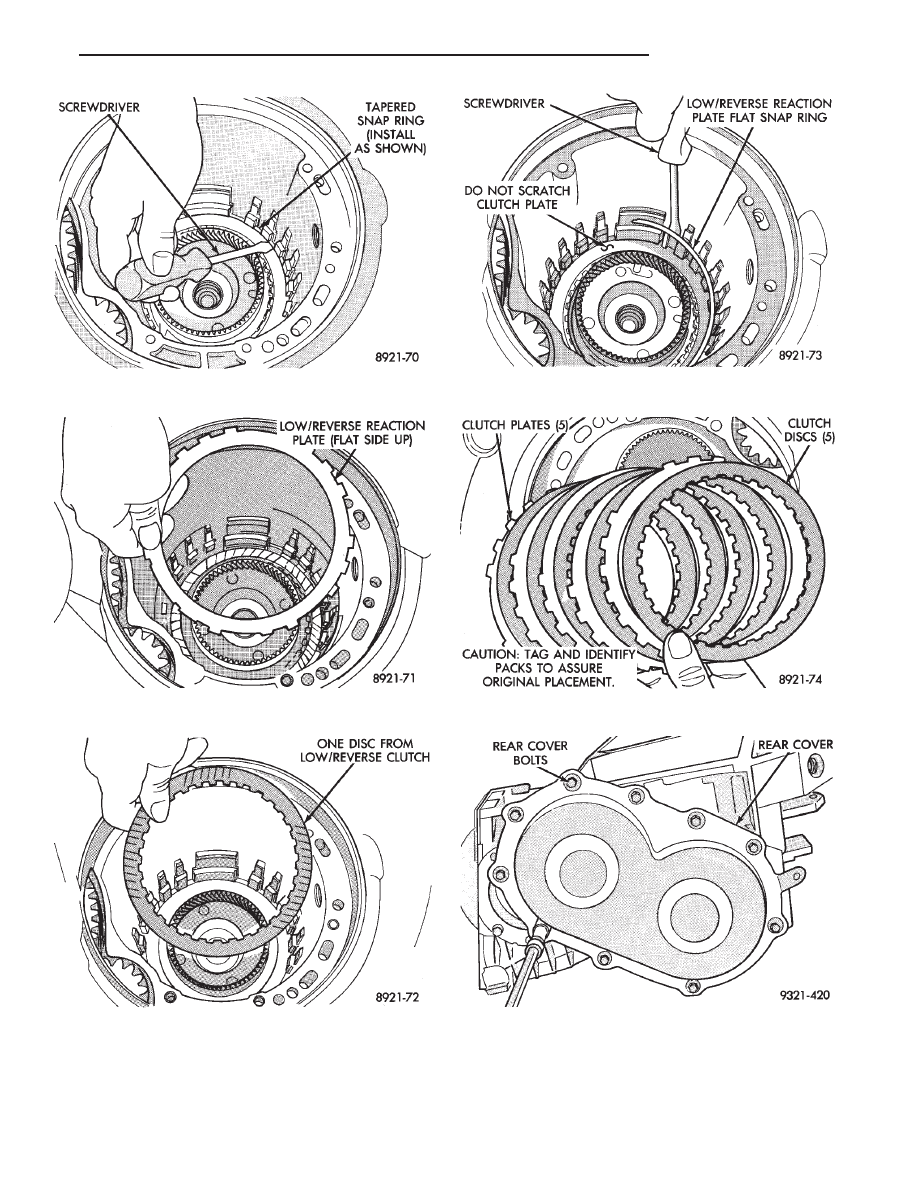

Fig. 34 Snap Ring Installed

Fig. 35 Low/Reverse Reaction Plate

Fig. 36 Remove One Disc

Fig. 37 Low/Reverse Reaction Plate Snap Ring

Fig. 38 Low/Reverse Clutch Pack

Fig. 39 Rear Cover Bolts

Ä

TRANSAXLE

21 - 111

Tag low/reverse clutch pack for reassembly

identification.

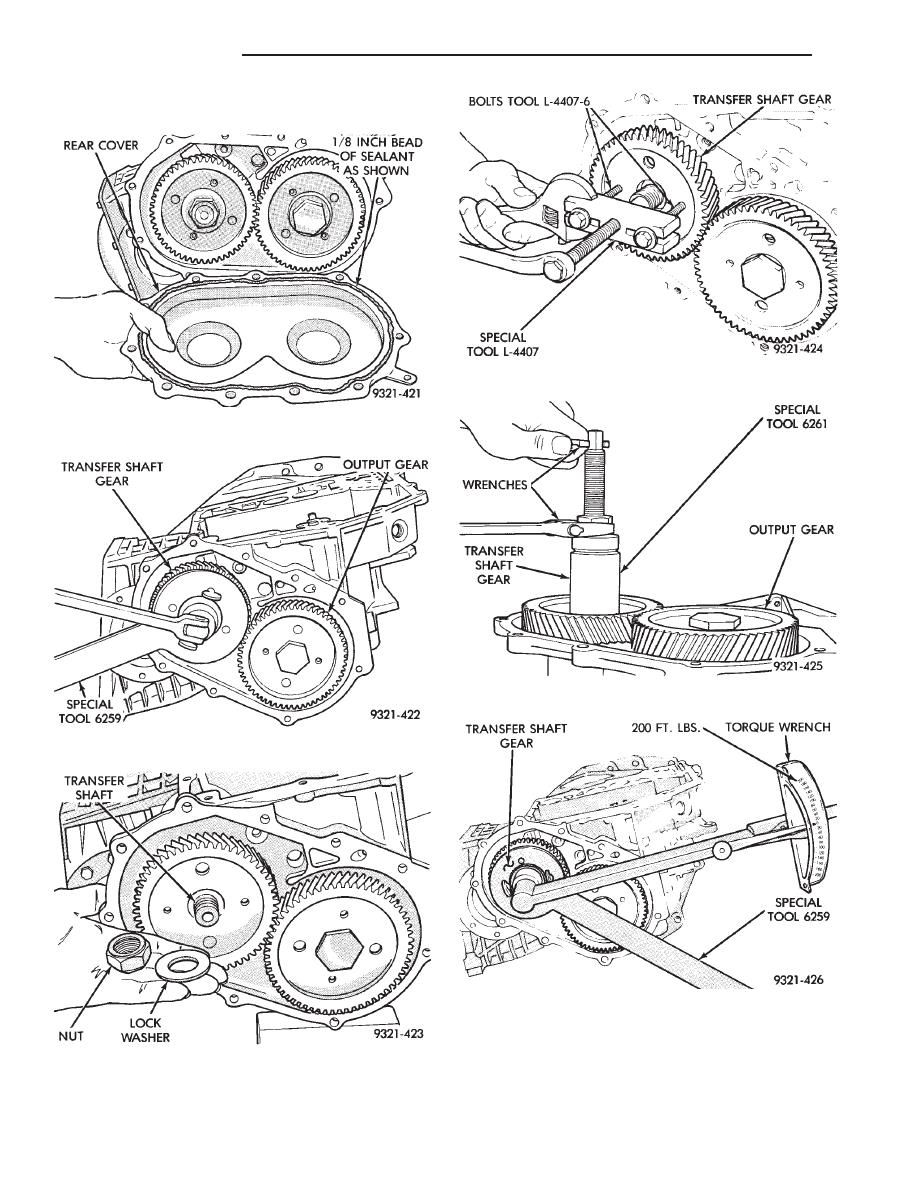

Fig. 43 Remove Transfer Shaft Gear

Fig. 44 Install Transfer Shaft Gear

Fig. 45 Tighten Nut to 271 N

I

m (200 Ft. Lbs.)

Fig. 40 Rear Cover

Fig. 41 Remove Transfer Shaft Gear Nut

Fig. 42 Transfer Shaft Gear Nut and Washer

21 - 112

TRANSAXLE

Ä
