If the torque converter has been replaced, refer

to Torque Converter Clutch Break-in Procedure
in

this

section.

This

procedure

will

reset

the transmission control module break-in status.
Failure to perform this procedure may cause
transaxle shutter.

Check and/or adjust gear shift cable.
Refill transaxle with MOPAR

t ATF PLUS (Auto-

matic Transmission Fluid) Type 7176.

SOLENOID ASSEMBLY-REPLACE

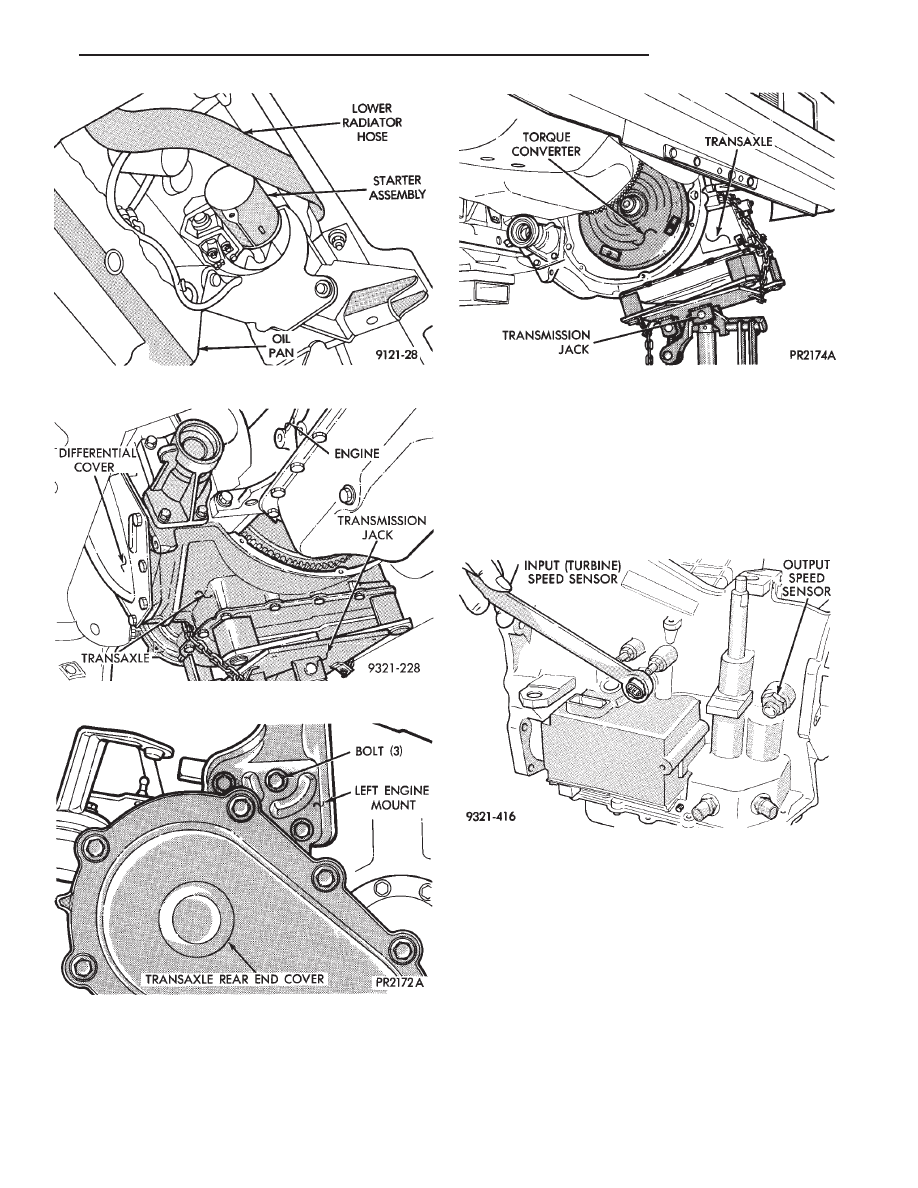

Fig. 9 Lower Transaxle Assembly

Fig. 1 Input Speed Sensor

Fig. 6 Remove Starter Assembly

Fig. 7 Position Transmission Jack

Fig. 8 Remove Left Transmission Mount

Ä

TRANSAXLE

21 - 101

TRANSMISSION RANGE SWITCH

The transmission range switch is the white switch

located on the front of the transaxle, just above the
transaxle oil pan.

CAUTION: Switch seal washer must be seated prop-
erly before tightening switch. Failure to do so may
result in leakage of transmission fluid (Fig. 6).

PARK/NEUTRAL POSITION SWITCH

The Park/Neutral Position Switch is the black

switch located to the right of the transmission range
switch.

CAUTION: Switch seal washer must be seated prop-
erly before tightening switch. Failure to do so may
result in leakage of transmission fluid (Fig. 7).

SPEED SENSOR-INPUT

CAUTION: When disconnecting speed sensor con-
nector, be sure that the weather seal does not fall
off or remain in old sensor.

The input speed sensor is located to the right of the

manual shift lever.

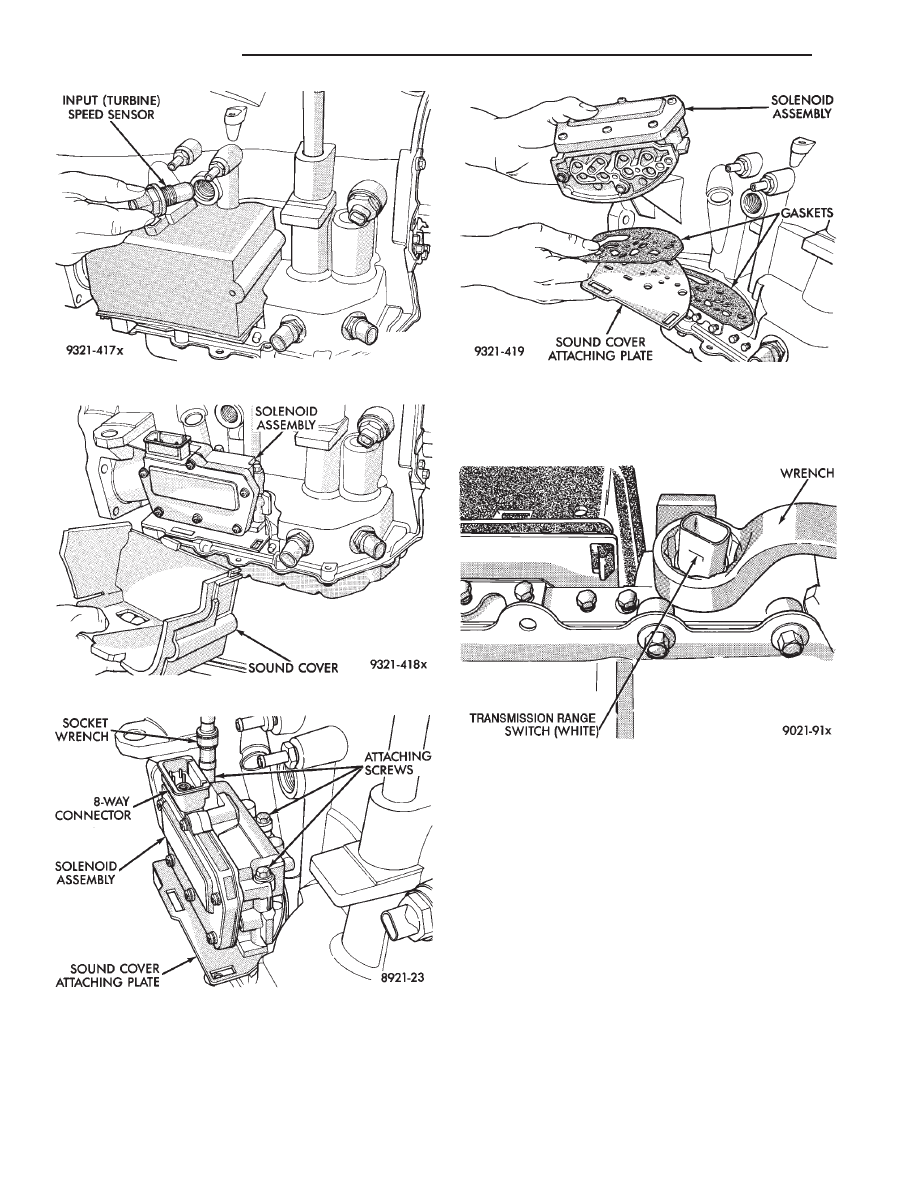

Fig. 2 Input Speed Sensor Removed

Fig. 3 Sound Cover

Fig. 4 Attaching Screws

Fig. 5 Solenoid Assembly

Fig. 6 Transmission Range Switch

21 - 102

TRANSAXLE

Ä

SPEED SENSOR-OUTPUT

CAUTION: When disconnecting speed sensor con-
nector, be sure that the weather seal does not fall
off or remain in old sensor.

The output speed sensor is located to the left of the

manual shift lever (Fig. 8).

TRANSMISSION CONTROL MODULE

When replacing a transmission control module, do

not interchange transmission control modules with
previous year transmission control modules. If a
same year transmission control module is being used
from a different vehicle, the following procedures
must be performed before operating the transaxle:
• Quick Learn Procedure

• Torque Converter Clutch Break-in Procedure

• Electronic Pinion Procedure

The transmission control module is located on the

passenger side of the engine compartment. It is held
in place by four mounting screws.

If the transmission control module has been

replaced, the following procedures must be per-
formed:
• ‘‘Quick Learn Procedure’’. This procedure will al-
low the transmission control module to learn the
characteristics of the vehicle.
• ‘‘Electronic Pinion Procedure’’. This procedure will
reprogram settings within the transmission control
module to compensate for different tire sizes and fi-
nal drive ratios.
• ‘‘Converter Clutch Break-In Procedure’’ This proce-
dure will reset the torque converter clutch status.

REMOVAL AND INSTALLATION

(1) Loosen 60 way retaining screw, located in the

center of the 60 way connector. Then disconnect the
60 way connector on transmission control module.

(2) Remove transmission control module mounting

screws and lift module from vehicle.

To install, reverse removal procedure.

TRANSAXLE QUICK LEARN PROCEDURE

The quick learn procedure requires the use of the

DRB II scan tool and the 1993 DRB II scan tool car-
tridge.

This program allows the electronic transaxle sys-

tem to recelebrate itself to provide the best possible
transaxle

operation.

The

quick

learn

procedure

should be performed if any of the following proce-
dures are performed:
• Transaxle Assembly Replacement

• Transmission Control Module Replacement

• Solenoid Pack Replacement

• Clutch Plate and/or Seal Replacement

• Valve Body Replacement or Recondition

(1) Plug the DRB II scan tool into the blue CCD

Buss connector. The connector is located under the
instrument panel on the drivers side of the vehicle.

(2) Insert the 1993 DRB II scan tool cartridge into

the DRB II scan tool.

(3) The red and green lights on the DRB II scan

tool will light up and then begin flashing. Wait until
the lights stop flashing before continuing with this
procedure.

(4) Press the number 4 key on the DRB II scan

tool key pad. Item number 4 will not appear on the
DRB II scan tool screen unless you scroll down. It is
not necessary to scroll down to be able to choose item
4.

(5) Press the number 2 on the DRB II scan tool

key pad (Transmission).

(6) Press the number 1 on the DRB II scan tool

key pad. Wait for the DRB II scan tool to perform the
following three tests before continuing (These tests
are done automatically by the DRB II scan tool).
• Buss Test

• Initialize

• Controller Part Number

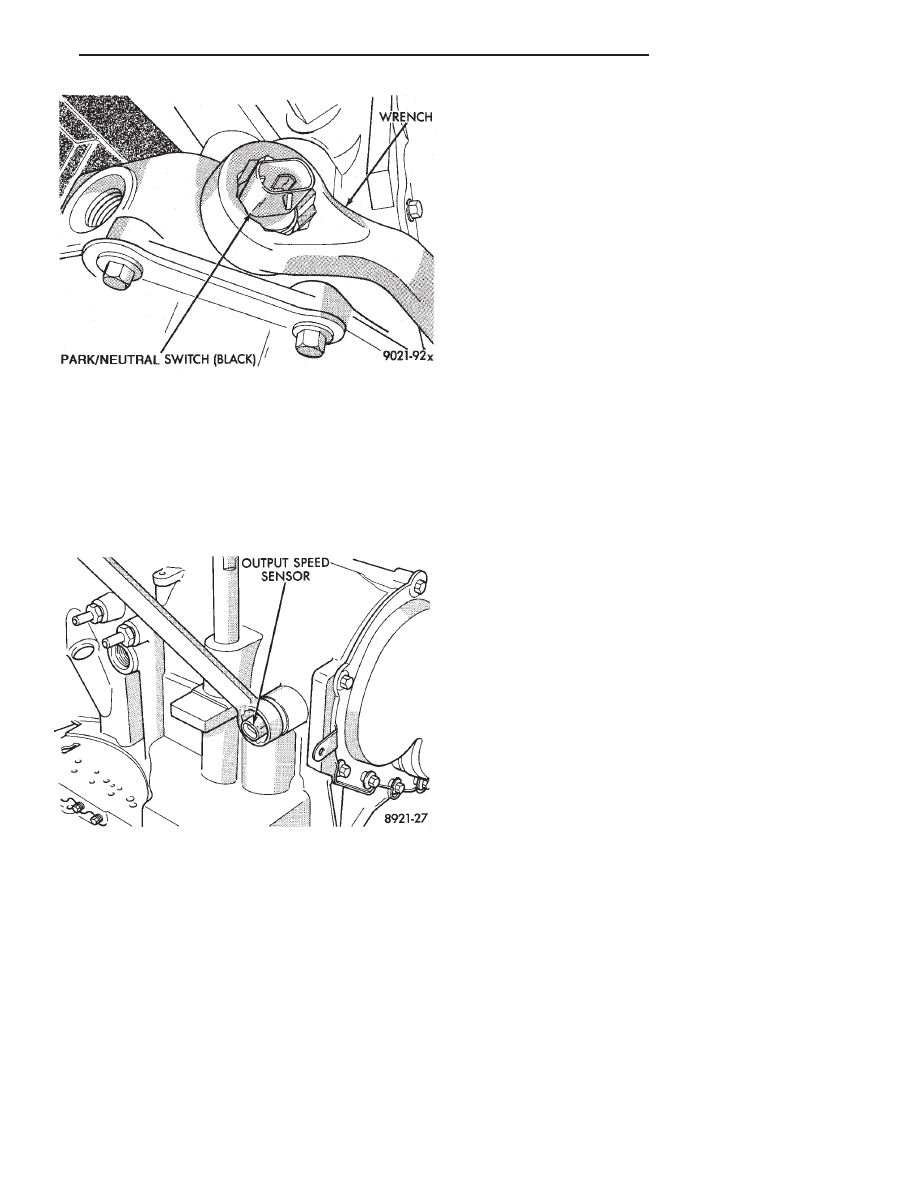

Fig. 7 Park/Neutral Position Switch

Fig. 8 Output Speed Sensor

Ä

TRANSAXLE

21 - 103

(7) Press the number 5 on the DRB II scan tool

key pad (Adjustments).

(8) Press the number 3 on the DRB II scan tool

key pad (Quick Learn). Then follow the instructions
on the DRB II scan tool screen.

PINION FACTOR PROCEDURE

The vehicle speed readings for the speedometer are

taken from the output speed sensor. Because of dif-
ferent tire sizes and final drive ratios, the transmis-
sion control module must be calibrated to reflect the
different combinations of equipment. A procedure has
been developed called Pinion Factor. It allows the
technician to set the transmission control module ini-
tial setting so that the speedometer readings will be
correct.

Failure to perform this procedure will cause a ‘‘No

Speedometer Operation’’ condition.

This procedure must be performed if the transmis-

sion control module has been replaced.

To properly read or reset the Pinion Factor, it is

necessary to use a DRB II scan tool. Perform the fol-
lowing steps with the DRB II scan tool to read or re-
set the Pinion Factor:

(1) Plug the DRB II scan tool into the blue CCD

Bus connector. The connector is located under the in-
strument panel on the drivers side of the vehicle.

(2) Insert the 1993 DRB II scan tool cartridge into

the DRB II scan tool.

(3) The red and green lights on the DRB II scan

tool will light up and then begin flashing. Wait until
the lights stop flashing before continuing with this
procedure.

(4) Press the number 4 key (Select System) on the

DRB II scan tool key pad. Item number 4 will not ap-
pear on the DRB II scan tool screen unless you scroll
down. It is not necessary to scroll down to be able to
choose item 4.

(5) Press the number 2 on the DRB II scan tool

key pad (Transmission).

(6) Press the number 1 on the DRB II scan tool

key pad. Wait for the DRB II scan tool to perform the
following three tests before continuing (These tests
are done automatically by the DRB II scan tool).
• Bus Test

• Initialize

• Transmission Control Module Part Number

(7) Press the number 5 on the DRB II scan tool

key pad (Adjustments).

(8) Press the number 2 on the DRB II scan tool

key pad (Pinion Factor). Then follow the instructions
on the DRB II scan tool screen.

TORQUE CONVERTER CLUTCH BREAK-IN
PROCEDURE

A torque converter clutch break-in program is be-

ing used on all models with a 41TE. This program
will properly condition the torque converter clutch.

This will eliminate shudder during partial torque
converter clutch operation on a new torque converter.

If the torque converter is replaced, the new clutch

within the torque converter will require break-in.
The current break-in status stored in the transmis-
sion control module will have to be reset to the start
of break-in with the DRB II scan tool.

If a new transmission control module is put on the

vehicle, the status will be at the start of break-in.
This status is acceptable regardless of the mileage on
the torque converter. No modification of the break-in
status is required.

To properly service these vehicles, it is necessary to

use a DRB II scan tool to read or reset the break-in
status. Perform the following steps with the DRB II
scan tool to reset the break-in status:

(1) Plug the DRB II scan tool into the blue CCD

Bus connector. The connector is located under the in-
strument panel on the drivers side of the vehicle.

(2) Insert the 1993 DRB II scan tool cartridge into

the DRB II scan tool.

(3) The red and green lights on the DRB II scan

tool will light up and then begin flashing. Wait until
the lights stop flashing before continuing with this
procedure.

(4) Press the number 4 key (Select System) on the

DRB II scan tool key pad. Item number 4 will not ap-
pear on the DRB II scan tool screen unless you scroll
down. It is not necessary to scroll down to be able to
choose item 4.

(5) Press the number 2 on the DRB II scan tool

key pad (Transmission).

(6) Press the number 1 on the DRB II scan tool

key pad. Wait for the DRB II scan tool to perform the
following three tests before continuing (These tests
are done automatically by the DRB II scan tool).
• Bus Test

• Initialize

• Transmission Control Module Part Number

(7) Press the number 5 on the DRB II scan tool

key pad (Adjustments).

(8) Press the number 1 on the DRB II scan tool

key pad (Reset LU Clutch). The DRB II scan tool will
display one of three screens.

(a) LU Clutch Break-in Status: Start
(b) LU Clutch Break-in Status: In-progress

Press ENTER to Reset Break-in status

(c) LU Clutch Break-in Status: Complete Press

ENTER to Reset Break-in status
If screen (a) appears, the transmission control mod-

ule is at the beginning of its break-in program. No
further action is required.

If screen (b) appears, the transmission control mod-

ule is in the middle of a its break-in program. Press
the enter key on the DRB II scan tool key pad to re-
turn the status to the start of break-in.
