CAUTION: Pry only at slot as shown (Fig. 30).

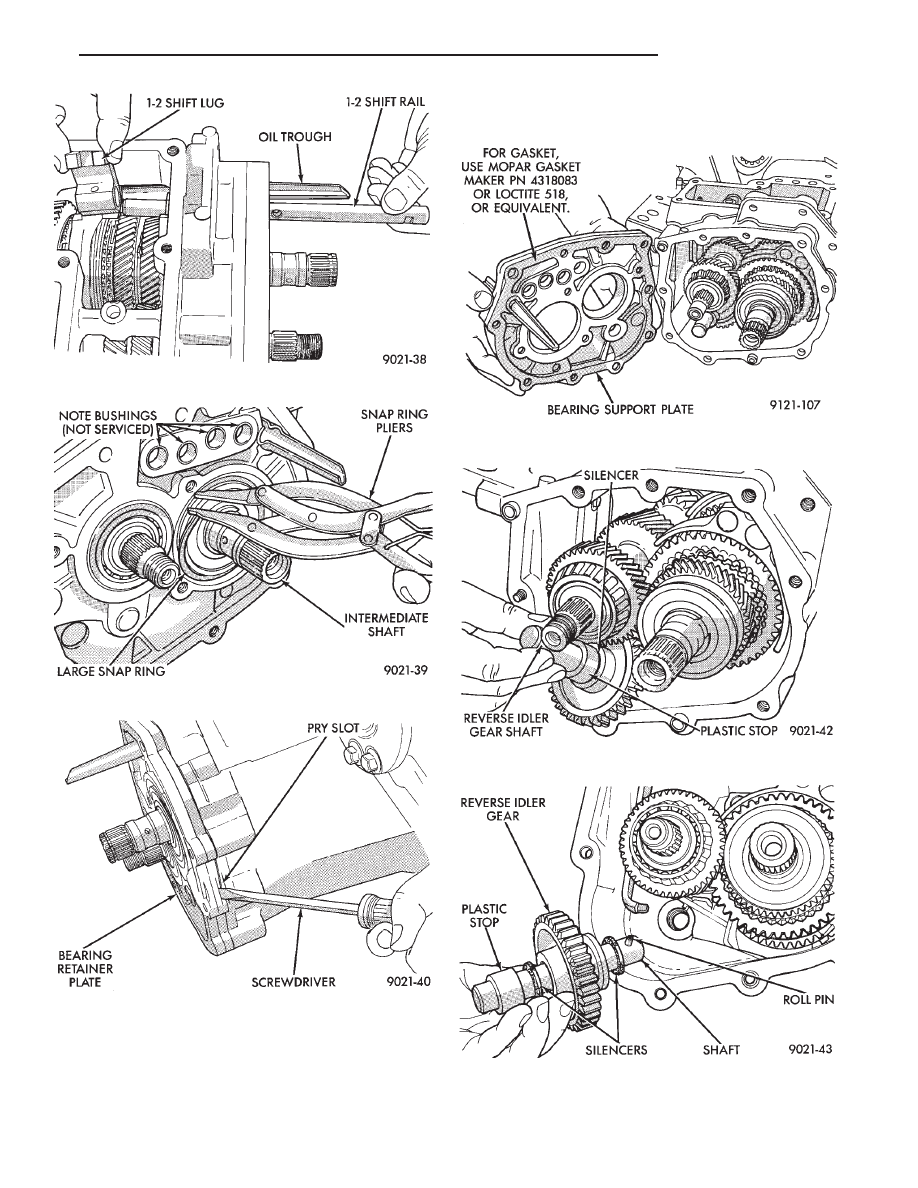

Fig. 28 1-2 Shift Rail and Shift Lug

Fig. 29 Remove or Install Large Snap Ring

Fig. 30 Pry Bearing Retainer Plate to Remove

Fig. 31 Bearing Support Plate

Fig. 32 Remove or Install Reverse Idler Gear

Fig. 33 Reverse Idler Gear Assembly

Ä

TRANSAXLE

21 - 13

CLUTCH RELEASE BEARING

INPUT SHAFT OIL SEAL

Fig. 34 Remove or Install Gear Set

Fig. 35 Gear Set

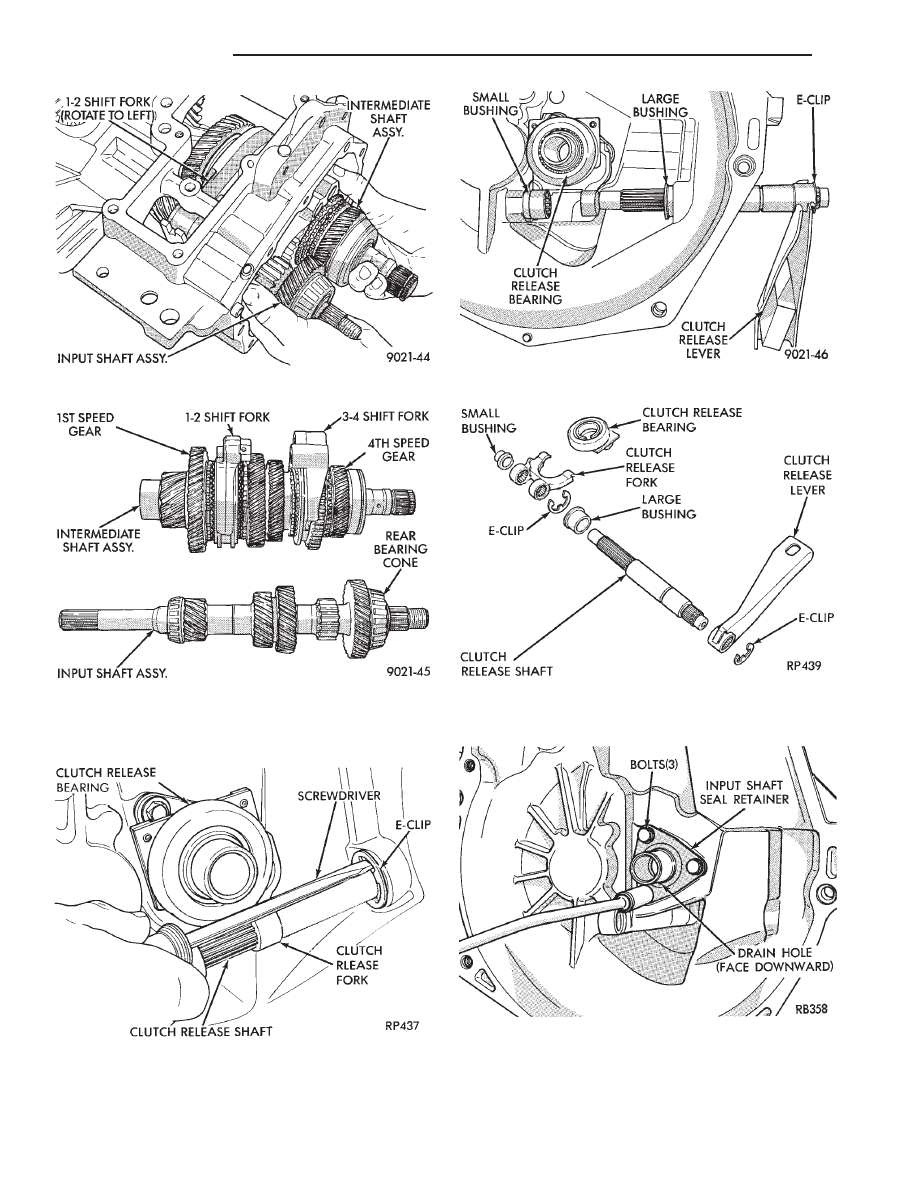

Fig. 1 Remove Retaining E-Clip

Fig. 2 Remove or Install Clutch Release Shaft

Fig. 3 Clutch Release Shaft Components

Fig. 4 Remove or Install Input Shaft Seal Retainer

21 - 14

TRANSAXLE

Ä

REVERSE SHIFT LEVER

SUBASSEMBLY-RECONDITION

TRANSAXLE CASE

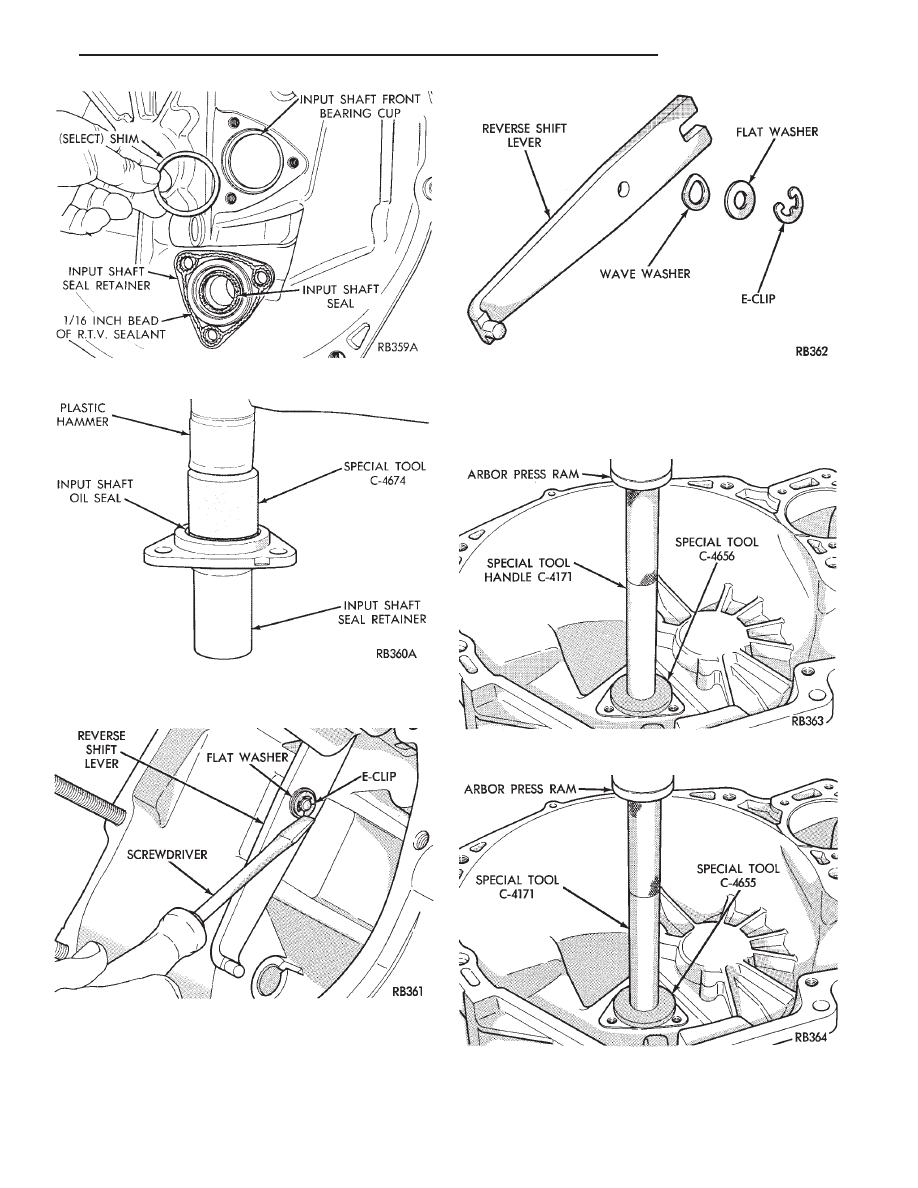

Fig. 6 Install New Input Shaft Seal

Fig. 7 Remove or Install Reverse Shift Lever E-Clip

Fig. 8 Reverse Shift Lever Components

Fig. 1 Remove Input Shaft Front Bearing Cup

Fig. 2 Install Input Shaft Front Bearing Cup

Fig. 5 Input Shaft Seal Retainer

Ä

TRANSAXLE

21 - 15

Use Tool C-4660-2A Screw. The screw has a larger

hole in the lower end to fit over the larger oil feeder
nipple (Fig. 5).

INTERMEDIATE SHAFT ASSEMBLY

Intermediate shaft ball bearing seal color:
A-525/A-523/A-543 Black, A-568 Blue.

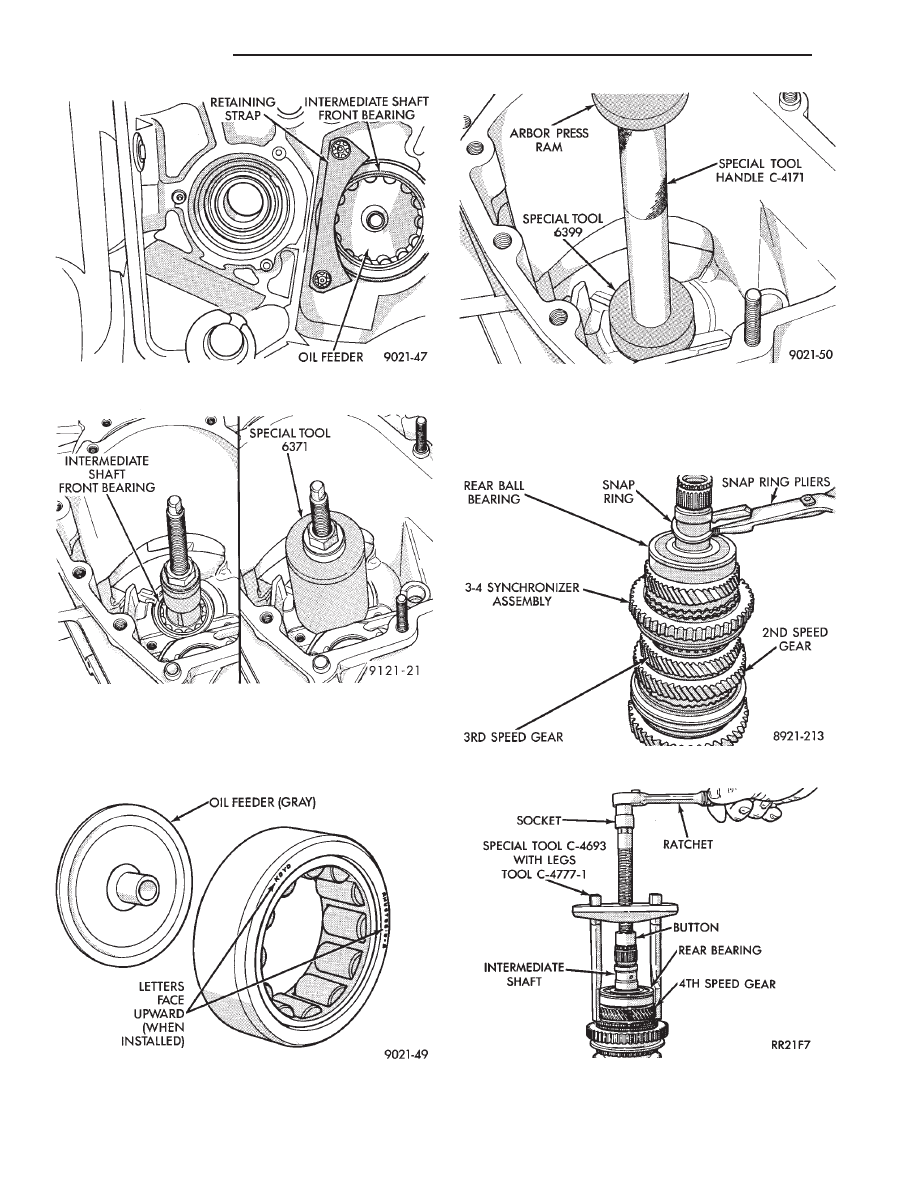

Fig. 3 Remove or Install Bearing Retaining Strap

Fig. 4 Remove Intermediate Shaft Front Bearing

Fig. 5 Oil Feeder

Fig. 6 Install Intermediate Shaft Front Bearing

Fig. 1 Intermediate Shaft Bearing Snap Ring

Fig. 2 Remove Intermediate Shaft Rear Bearing

21 - 16

TRANSAXLE

Ä
