Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 103

When assembling intermediate shaft, make

sure all speed gears turn freely.

1-2 SYNCHRONIZER (DUAL-CONE)

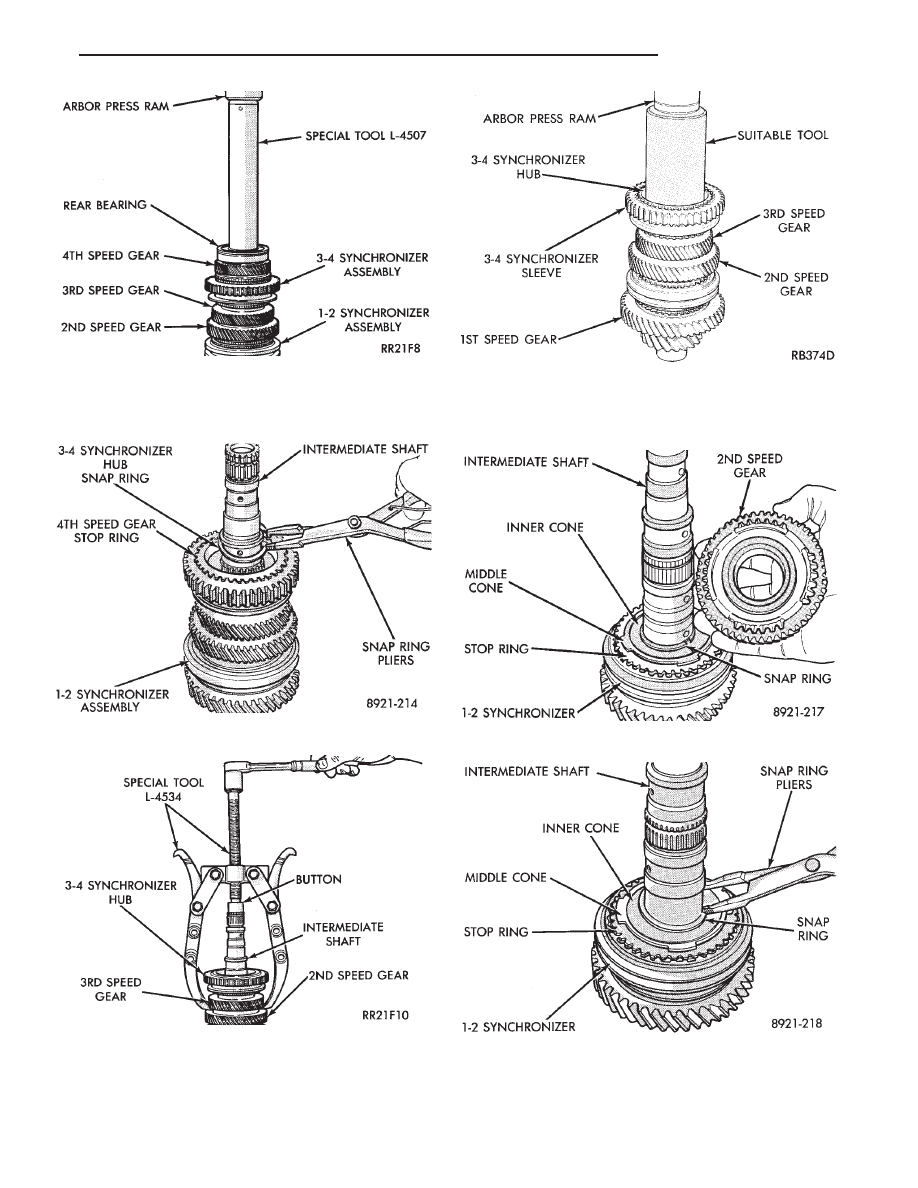

Fig. 6 Install 3-4 Synchronizer Hub and 3rd Speed

Gear

Fig. 1 2nd Speed Gear

Fig. 2 1-2 Synchronizer Hub Snap Ring

Fig. 3 Install Intermediate Shaft Rear Bearing

Fig. 4 3-4 Synchronizer Hub Snap Ring

Fig. 5 Remove 3-4 Synchronizer Hub and 3rd Speed

Gear

Ä

TRANSAXLE

21 - 17

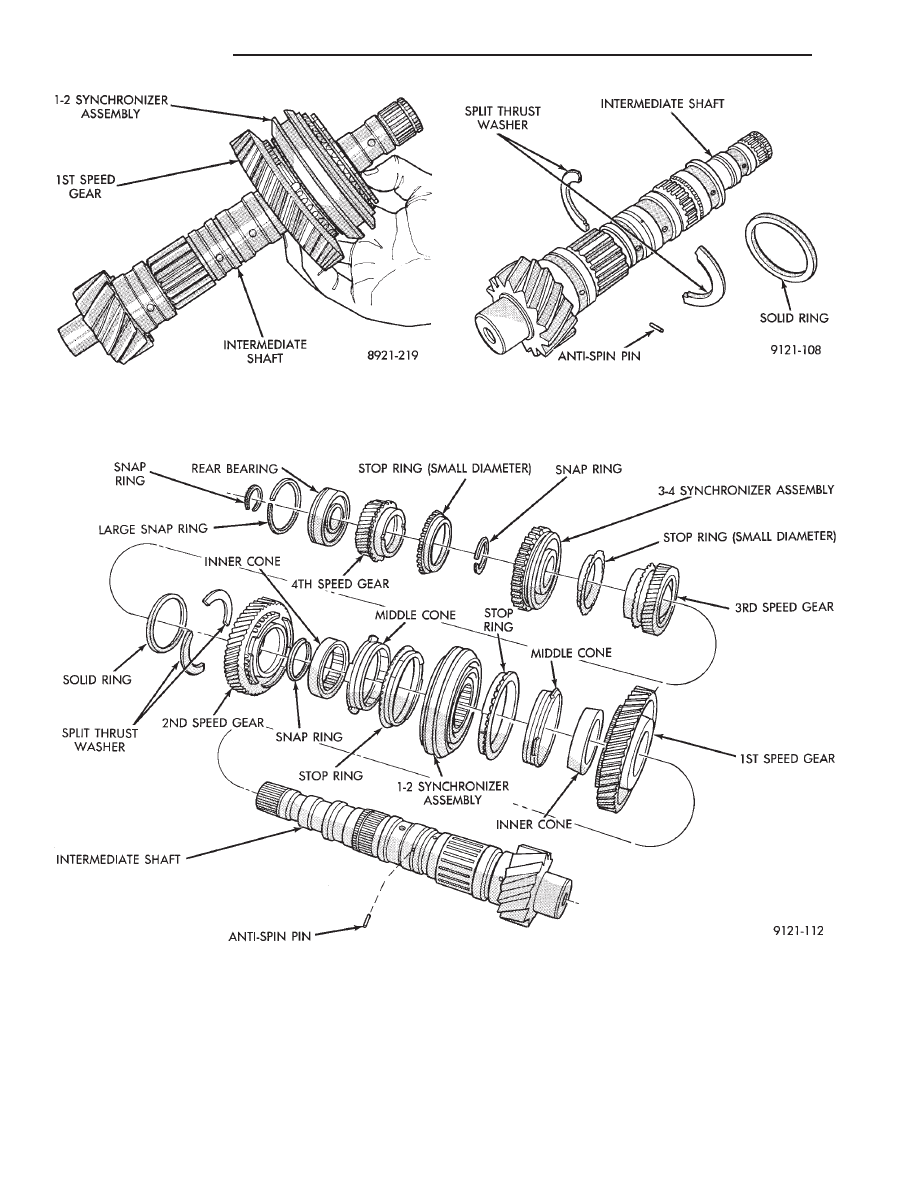

Fig. 3 1st Speed Gear and 1-2 Synchronizer

Assembly

Fig. 4 Split Thrust Washer

Fig. 5 Intermediate Shaft Assembly

21 - 18

TRANSAXLE

Ä

SYNCHRONIZERS

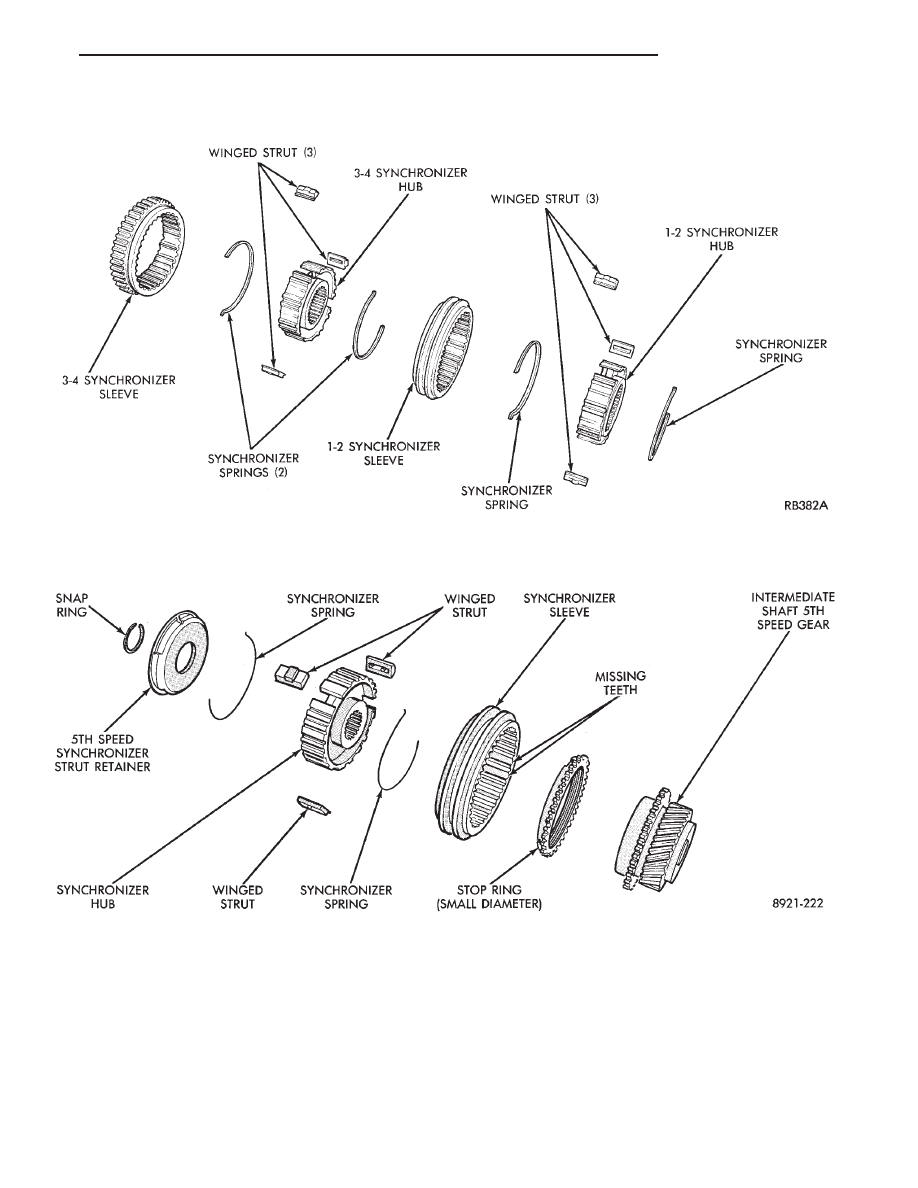

Fig. 1 1-2 and 3-4 Synchronizer Sleeves and Hubs

Fig. 2 5th Speed Synchronizer

Ä

TRANSAXLE

21 - 19

CAUTION: 1-2 synchronizer assembly components
must NOT be interchanged with any other synchro-
nizer assembly, or with previous model years tran-
saxles; they will NOT function correctly.

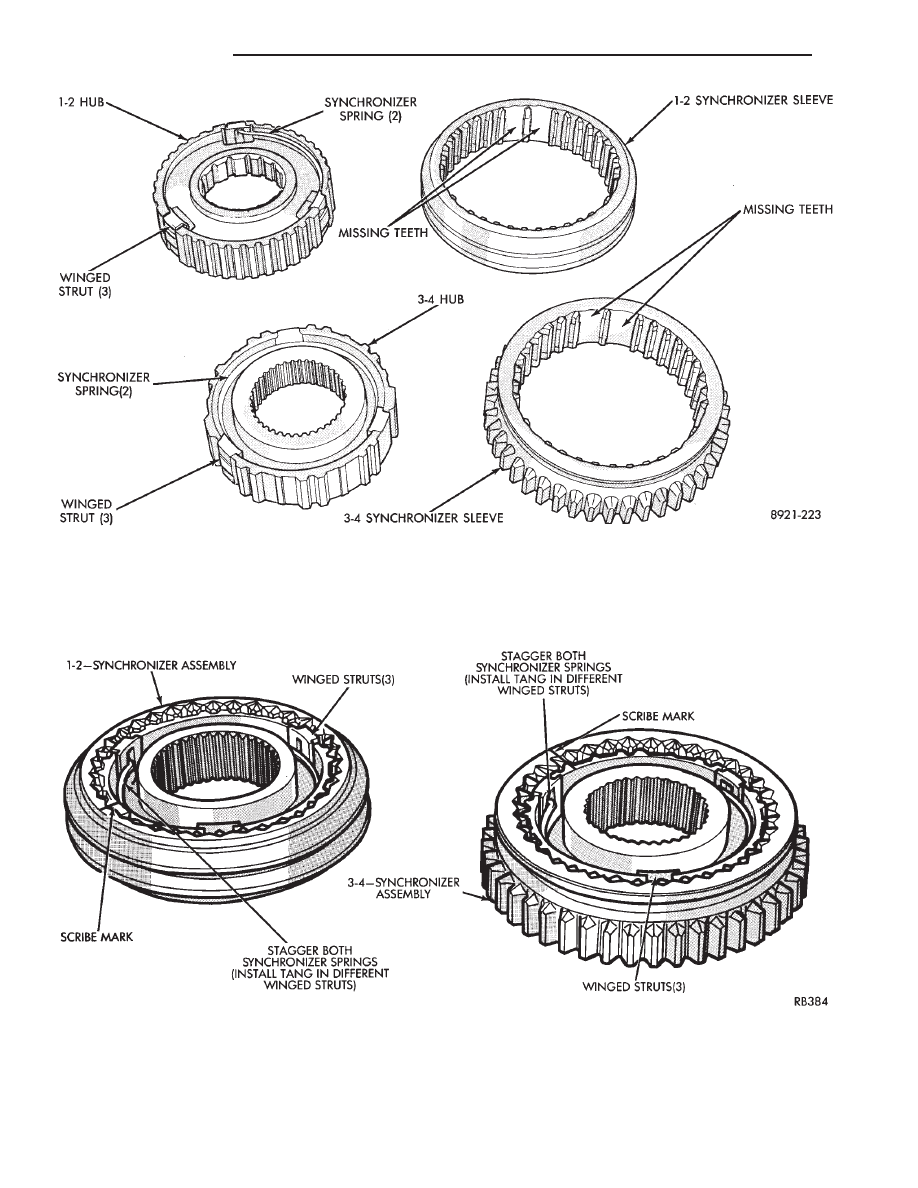

Fig. 3 Synchronizer Identification

Fig. 4 Synchronizers

21 - 20

TRANSAXLE

Ä
