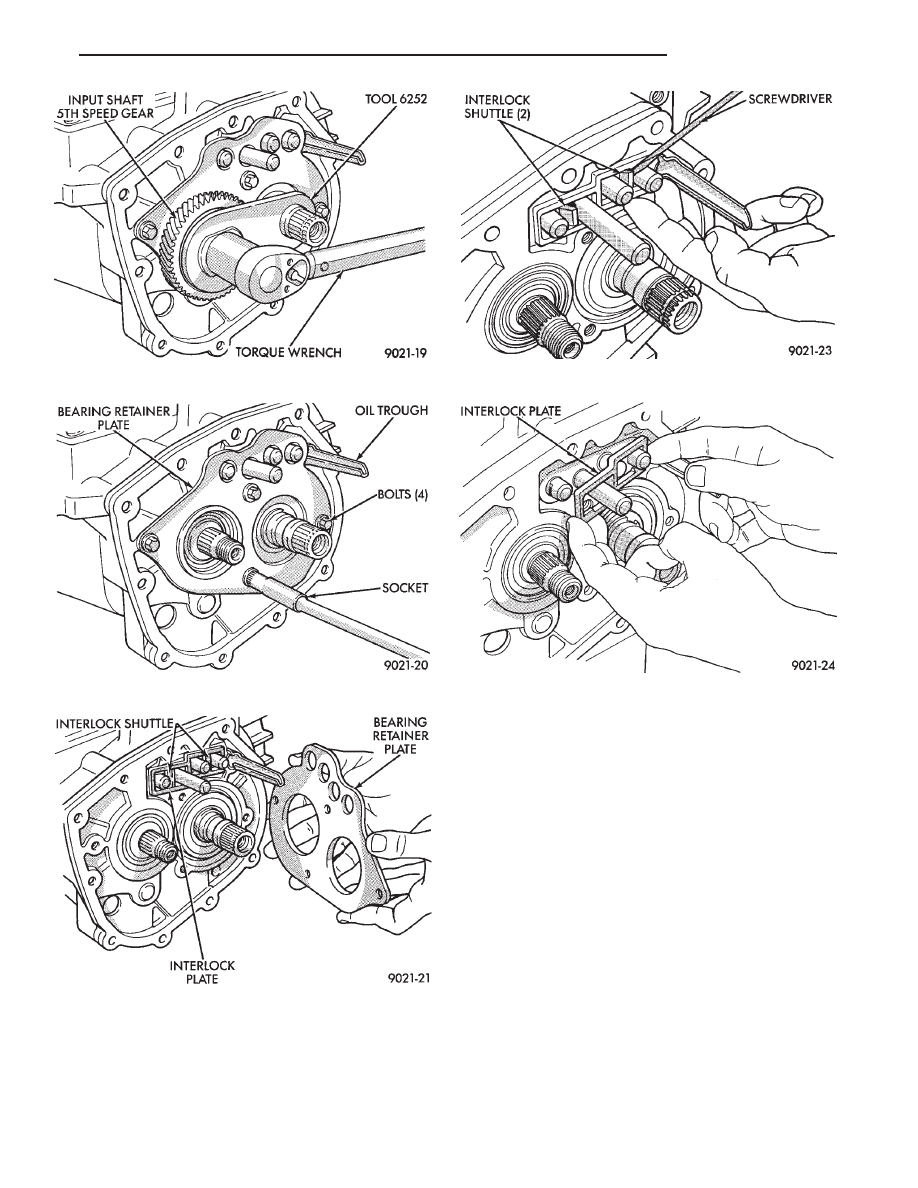

Fig. 9 Remove or Install 5th Gear Nut

Fig. 10 Bearing Retainer Plate Bolts

Fig. 11 Bearing Retainer Plate

Fig. 12 Interlock Shuttles

Fig. 13 Interlock Plate

Ä

TRANSAXLE

21 - 9

CAUTION: Before removing the gearshift housing,
reverse the lock pin (so the long end is down) and
insert lock pin into the same threaded hole. This
procedure will save time when the gearshift hous-
ing assembly is reinstalled.

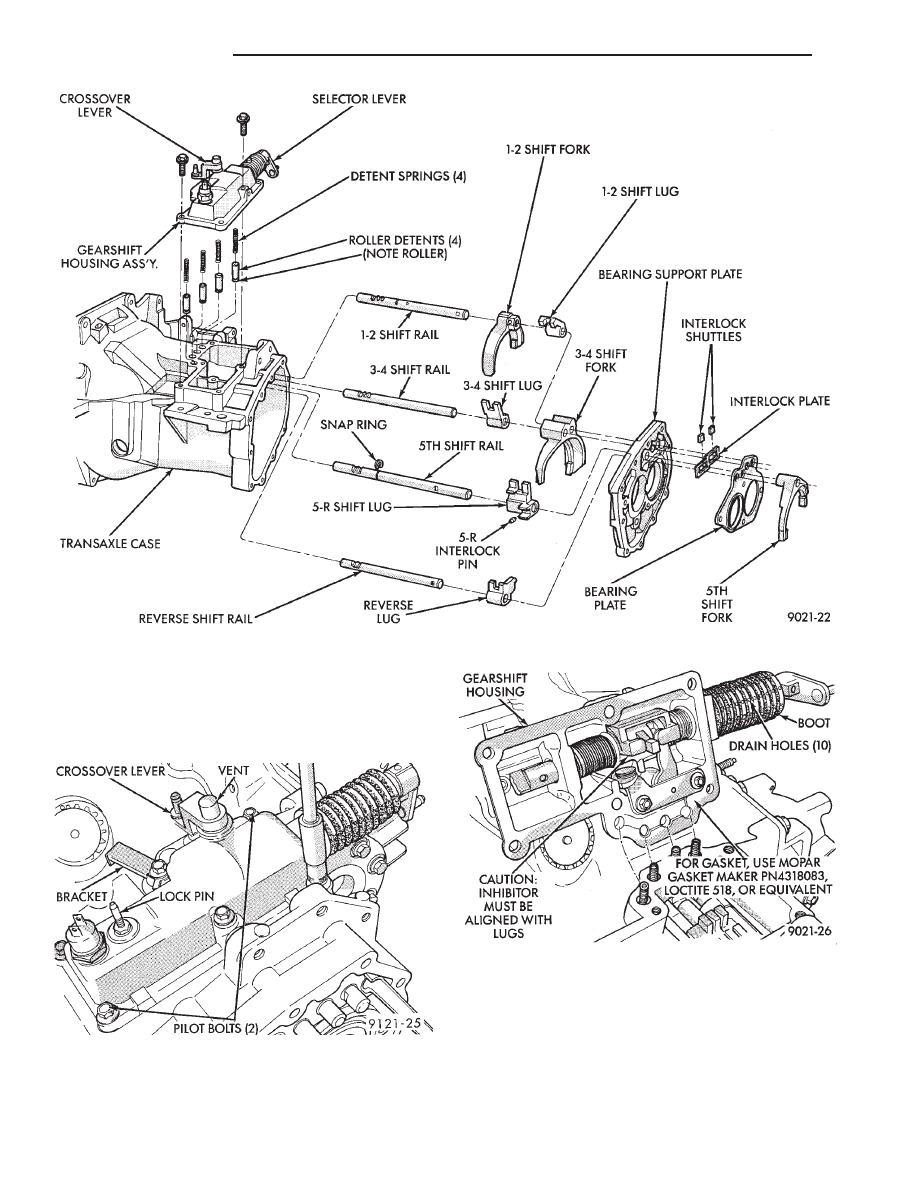

Fig. 14 A-523/A-543/A-568 Shift Forks and Shift Rail Components

Fig. 15 Gearshift Housing Bolts

Fig. 16 Gearshift Housing Removed

21 - 10

TRANSAXLE

Ä

To install gearshift housing, be sure to reverse

the lock pin in the housing to lock the selector
shaft in the 3-4 neutral position.

CAUTION: Install roller detents so roller and slots are
parallel with shift rails.

Remove or install 3-4 lug roll pin, 3-4 fork roll pin,

and reverse lug roll pin using the above procedure.

CAUTION: If any roll pin falls out, retrieve roll pin from
bottom of case.

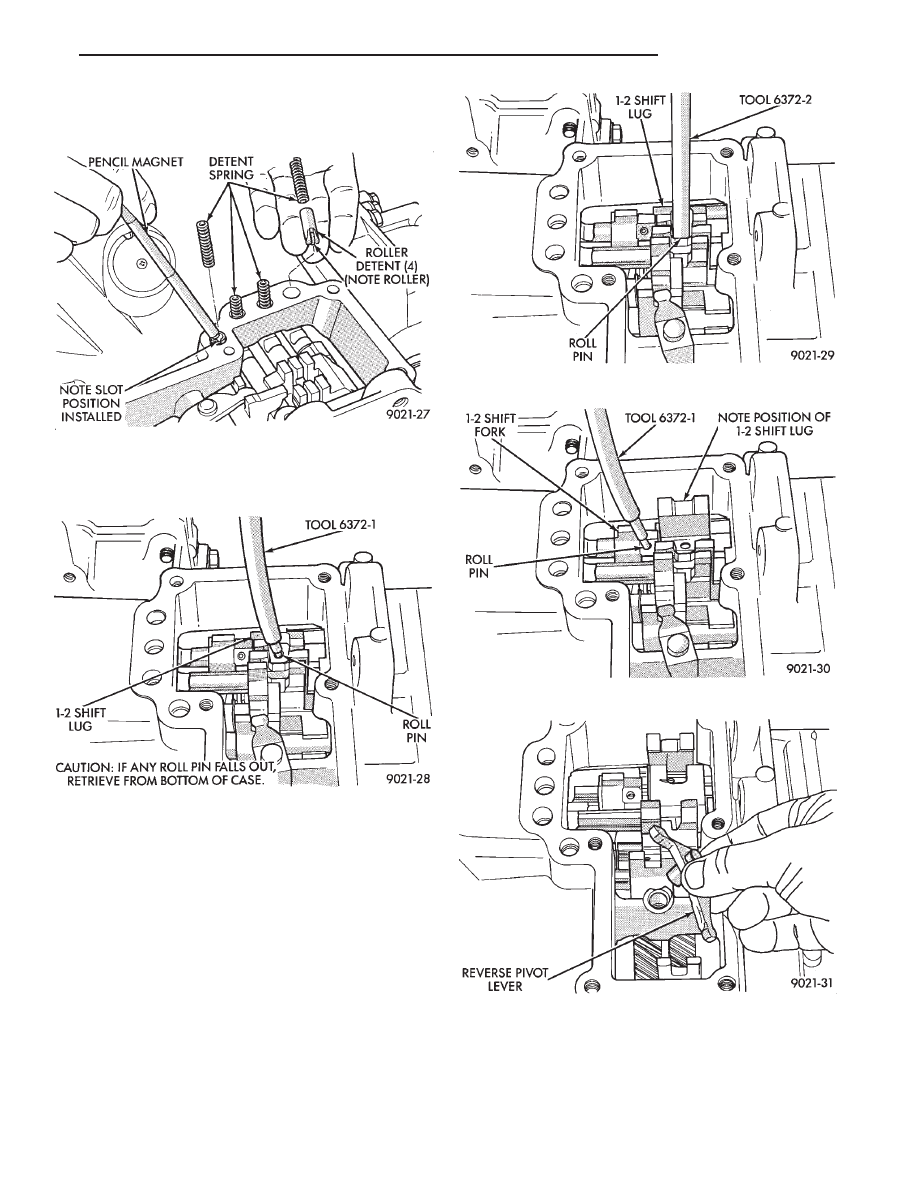

Fig. 19 Install 1-2 Shift Lug Roll Pin

Fig. 20 Remove 1-2 Shift Fork Roll Pin

Fig. 21 Reverse Pivot Lever

Fig. 17 Remove Roller Detents

Fig. 18 Remove 1-2 shift Lug Roll Pin

Ä

TRANSAXLE

21 - 11

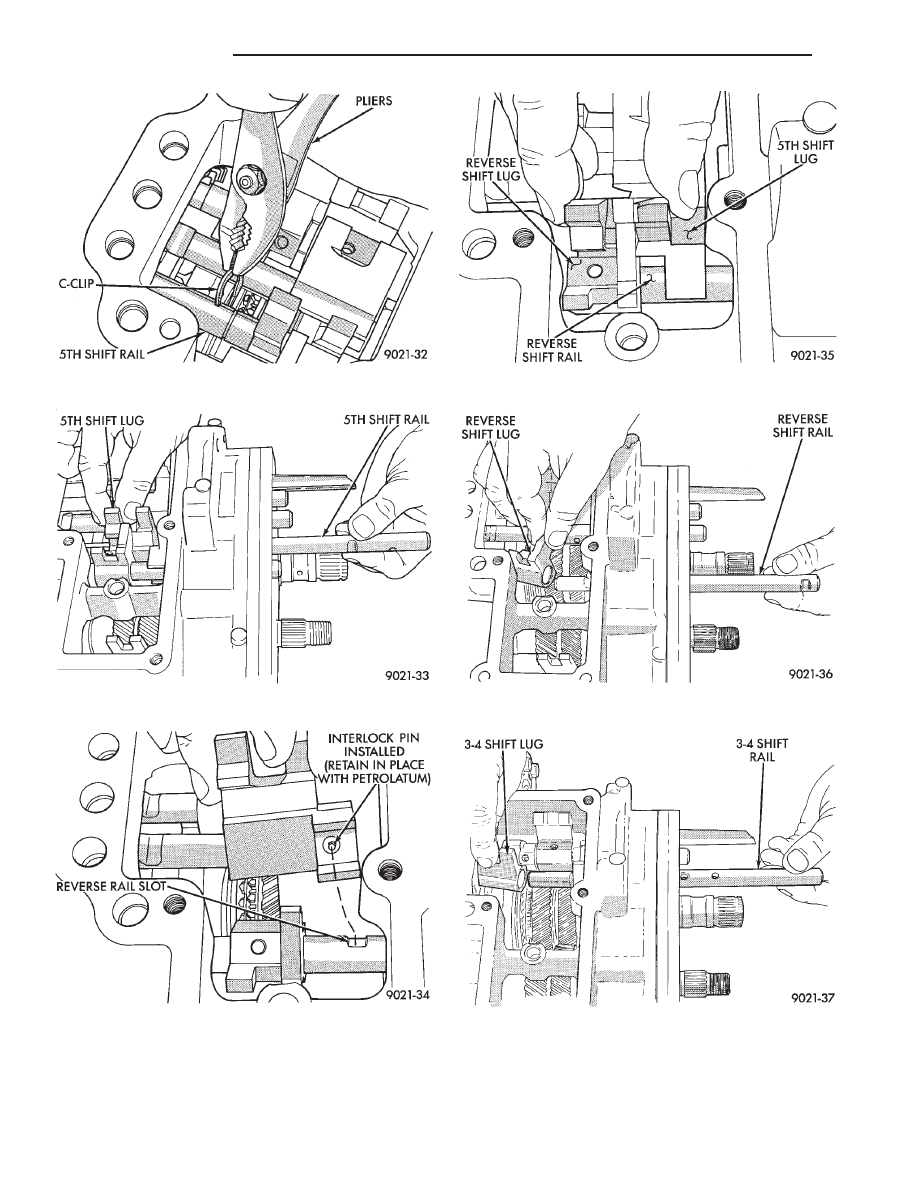

Fig. 22 5th Shift Rail C-Clip

Fig. 23 5th Shift Rail and Shift Lug

Fig. 24 5th Shift Lug with Interlock Pin

Fig. 25 5th Shift Lug Properly Installed

Fig. 26 Reverse Shift Rail and Shift Lug

Fig. 27 3-4 Shift Rail and Shift Lug

21 - 12

TRANSAXLE

Ä
