TRANSAXLE REMOVAL AND INSTALLATION

Transaxle removal does not require engine re-

moval.

After installing transaxle, fill transaxle to bottom of

fill plug hole with SAE 5W-30 engine oil before lower-
ing vehicle to floor.

(1) Disconnect or connect negative battery cable.
(2) Install a lifting eye on battery ground strap bolt

on left side of engine. Then install the engine support
fixture as shown in Figure 1.

(3) Disconnect or connect gearshift cables at tran-

saxle. Disconnect speedometer. Disconnect or connect
gearshift cables bracket at transaxle.

(4) Remove or install both front wheel and tire

assemblies.

(5) Remove or install left front splash shield.
(6) Remove or install engine left mount from tran-

saxle.

CAUTION:Left engine mounting bolts used in posi-
tion number 1 and number 3 are the same length. The
bolt in the number 2 position is longer. If bolt number
2 is used in position number 3 it can damage the
selector shaft housing when the bolt is seated (Fig.
2).

(7) Remove or install anti-rotational link (or anti-

hop damper) from crossmember bracket. Do not re-
move bracket from transaxle.

(8) Refer to Group 2 Suspension, to remove or

install both drive shafts.

When removing or installing the transaxle, it

may be helpful to use locating pins in place of the
top transaxle to engine bolts (Fig. 3).

Make the locating pins from two stock (transaxle

case to engine block) bolts as follows: Using a hacksaw,
remove bolt heads, cut slot in end of bolts for a screw
driver, and remove burrs with a grinding wheel.

Install the locating pins into the engine block and

proceed with transaxle installation. After transaxle is
in place, install bolts and remove locating pins before
removing transmission jack.

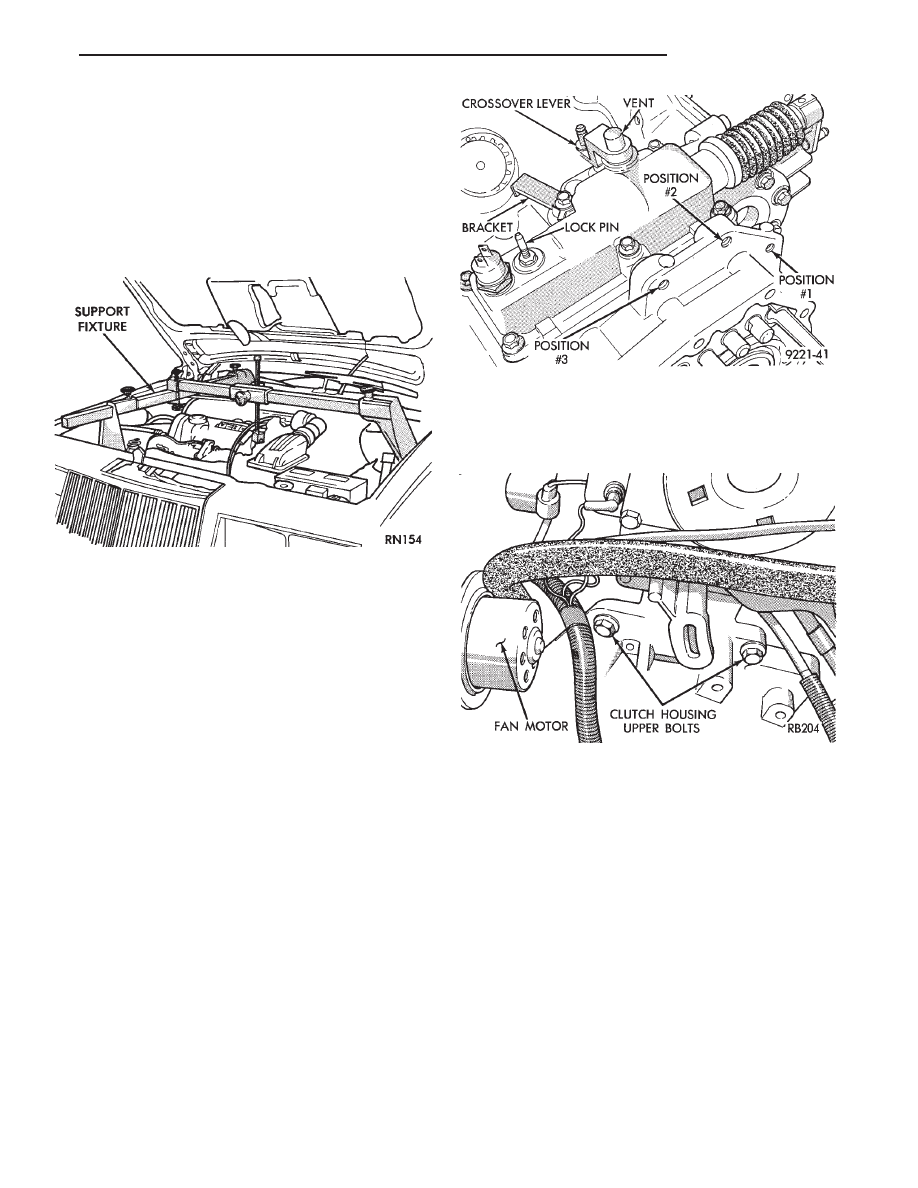

Fig. 1 Engine Support Fixture

Fig. 2 Left Engine Mount Bolt Location

Fig. 3 Remove or Install Bolts

Ä

TRANSAXLE

21 - 5

OUT OF CAR TRANSAXLE—DISASSEMBLE AND
ASSEMBLE

DIFFERENTIAL

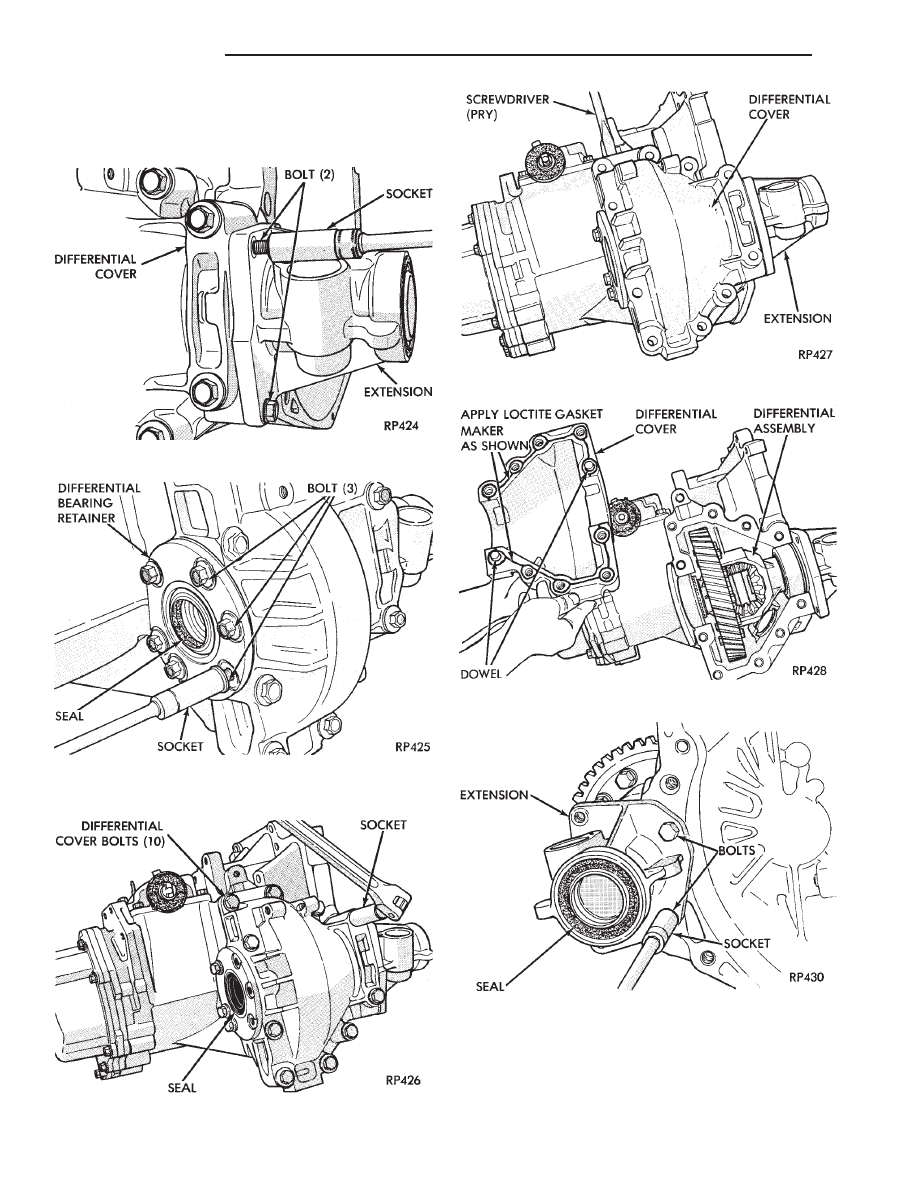

Fig. 1 Remove or Install 2 Extension Outer Bolts

Fig. 2 Remove or Install 3 Differential Bearing

Retainer Outer Bolts

Fig. 3 Remove or Install Differential Cover Bolts

Fig. 4 Remove Differential Cover

Fig. 5 Differential Cover Removed

Fig. 6 Remove or Install 2 Extension Bolts

21 - 6

TRANSAXLE

Ä

GEAR SET

CAUTION: Tool 6252 must be used to remove or in-
stall this nut. Always install a NEW nut and tighten
to 258 N

I

m (190 ft. lbs.).

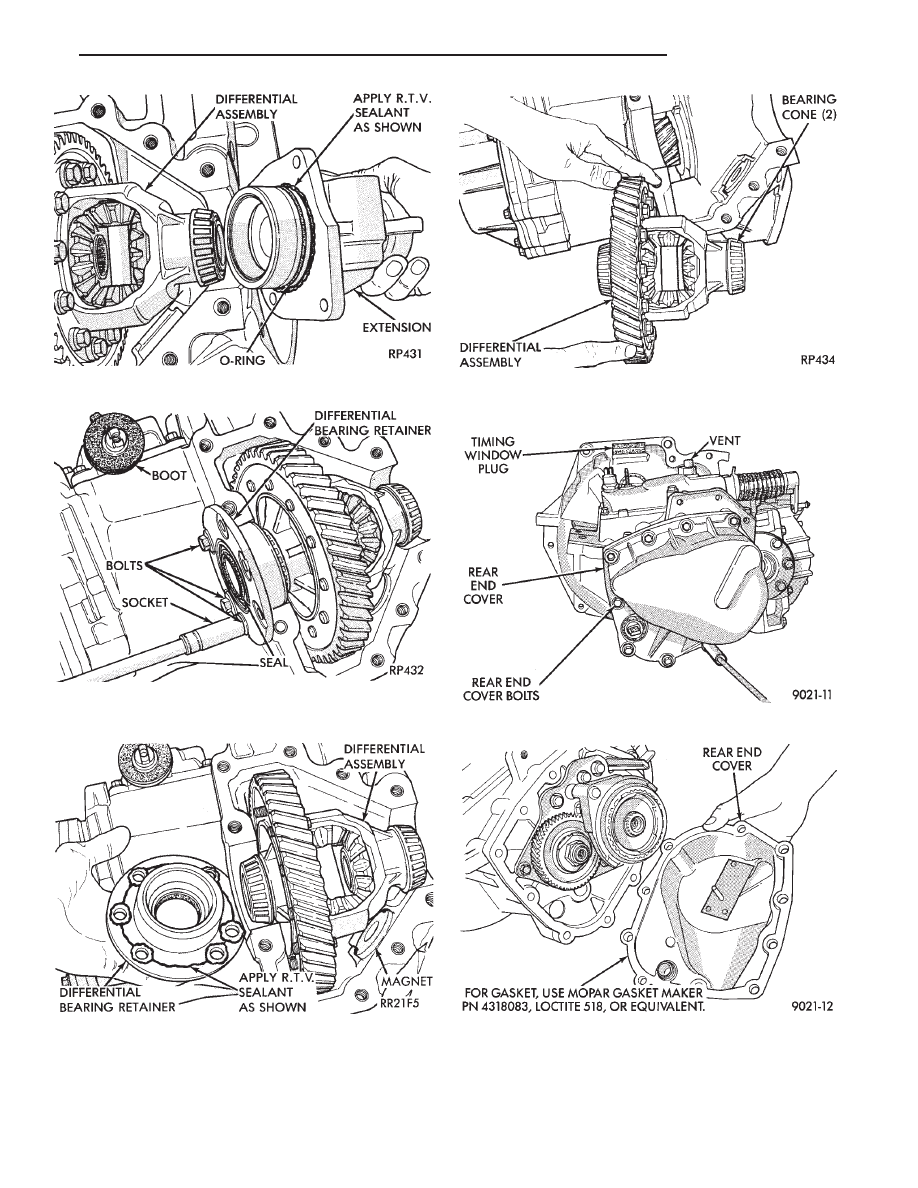

Fig. 7 Remove or Install Extension

Fig. 8 Remove or Install 3 Differential Bearing

Retainer Bolts

Fig. 9 Remove or Install Differential Bearing

Retainer

Fig. 10 Differential Assembly Removed

Fig. 1 Rear End Cover Bolts

Fig. 2 Rear End Cover Removed

Ä

TRANSAXLE

21 - 7

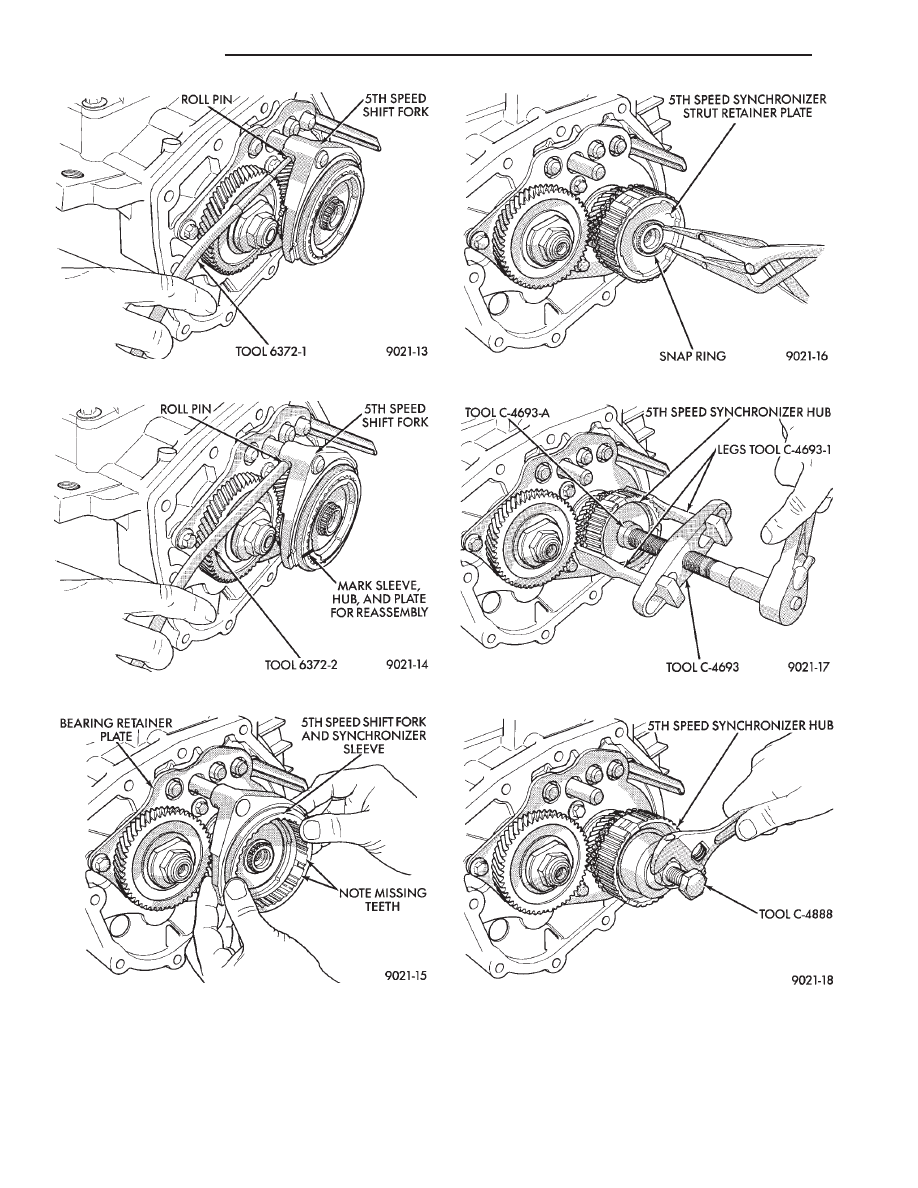

Fig. 3 Remove 5th Fork Roll Pin

Fig. 4 Install 5th Fork Roll Pin

Fig. 5 5th Fork and Sleeve

Fig. 6 Snap Ring

Fig. 7 Remove 5th Synchronizer Hub

Fig. 8 Install 5th Synchronizer Hub

21 - 8
