Rubber boots must be serviced with the strap and

buckle clamp. Use the Clamp Installer, Special Tool
C-4653. Proceed with the boot installation as follows:

(1) Slide the small end of the boot over the shaft.

Position the boot to the edge of the locating mark or
groove, whichever is appropriate (Fig. 1).

(2) Install the C/V joint. See Inner or Outer C/V

Joint Assemble.

(3) Slide the large diameter of the boot into the lo-

cating groove (Fig. 6).

(4) Wrap binding strap around boot twice, PLUS

63 mm (2-1/2 inches) (Fig. 2).

(5) Pass the strap through the buckle and fold it

back about 29 mm (1-1/8 inches) on the inside of the
buckle (Fig. 3).

(6) Put the strap around the boot with the eye of

the buckle toward you (Fig. 4). Wrap the strip
around the boot once and pass it through the buckle,
then wrap it around a second time also passing it
through the buckle.

(7) Fold the strip back slightly to prevent it from

slipping backwards (Fig. 5).

(8) Open the tool all the way and place strip in

narrow slot approximately 13 mm (1/2 inch) from
buckle (Fig. 6).

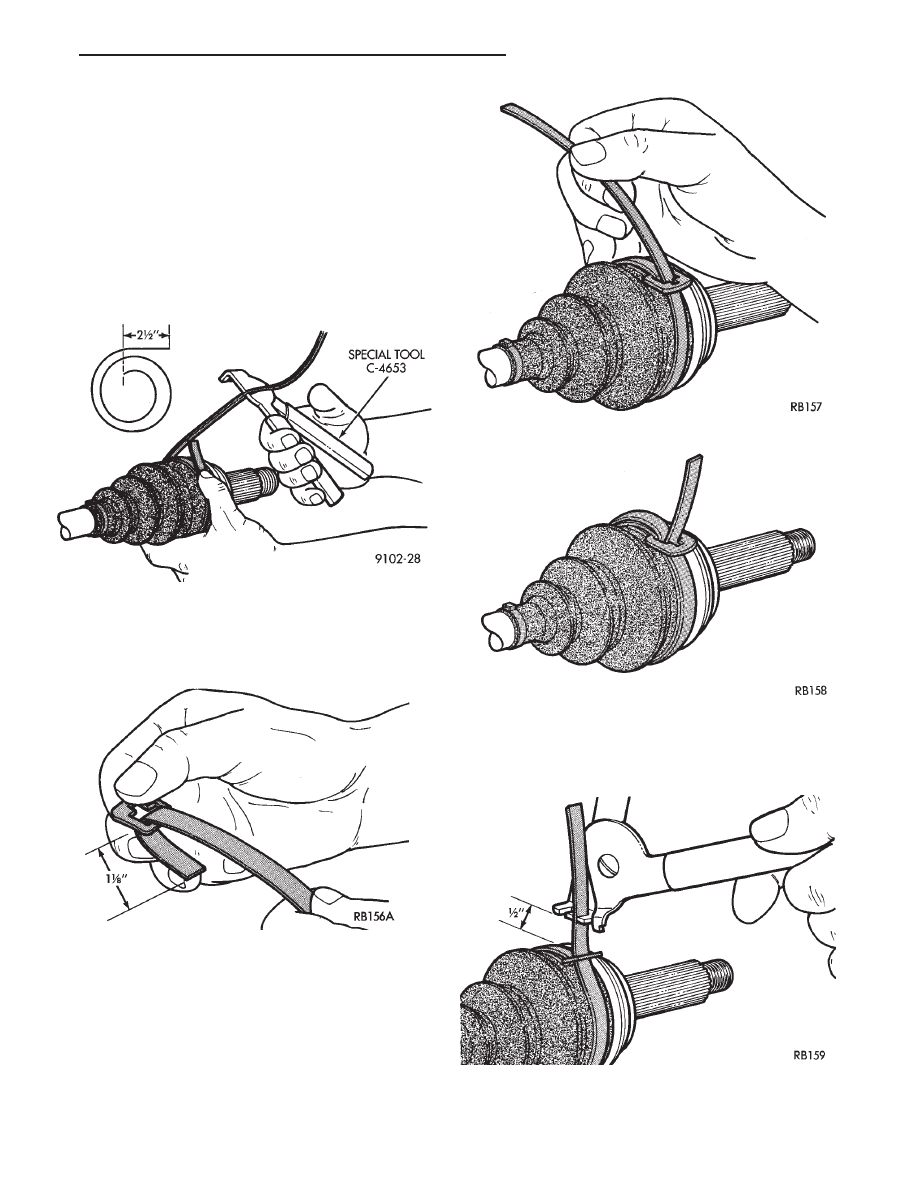

Fig. 2 Measure & Cut Binding Strap

Fig. 3 Install Buckle on Strap

Fig. 4 Wrap Strap (through Buckle Eye) Twice

Fig. 5 Fold Strap Lightly to Keep Position

Fig. 6 Open Tool, Position Strap in Narrow Slot 1/2

Inch from Buckle

Ä

SUSPENSION AND DRIVESHAFTS

2 - 45

(9) Hold the binding strip with the left hand and

push the Tool forward and slightly upward. Then fit
the hook of the Tool into the eye of the buckle (Fig.
7).

(10) Tighten the strip by closing the tool handles

(Fig. 8). Then rotate the tool (handles) downward
while slowly releasing the pressure on the tool han-
dles. Allow the tool (handles) to open progressively.
Then open the tool entirely and remove them side-
ways.

(11) If the strap is not tight enough, engage the

tool a second or even a third time, always about 13
mm (1/2 inch) from the buckle (Fig. 9). When tight-
ening always be careful to see that the strap slides in
a straight line and without resistance in the buckle,
that is without making a fold. An effective grip will
be obtained only by following the above instructions.

(12) Fig. 10 shows WHAT NOT TO DO, NEVER

fold the strap back or bring the tool down while
tightening, this action will break the strap.

(13) Fig. 11 shows how to pull the tool down while

releasing the pressure on the tool handle.

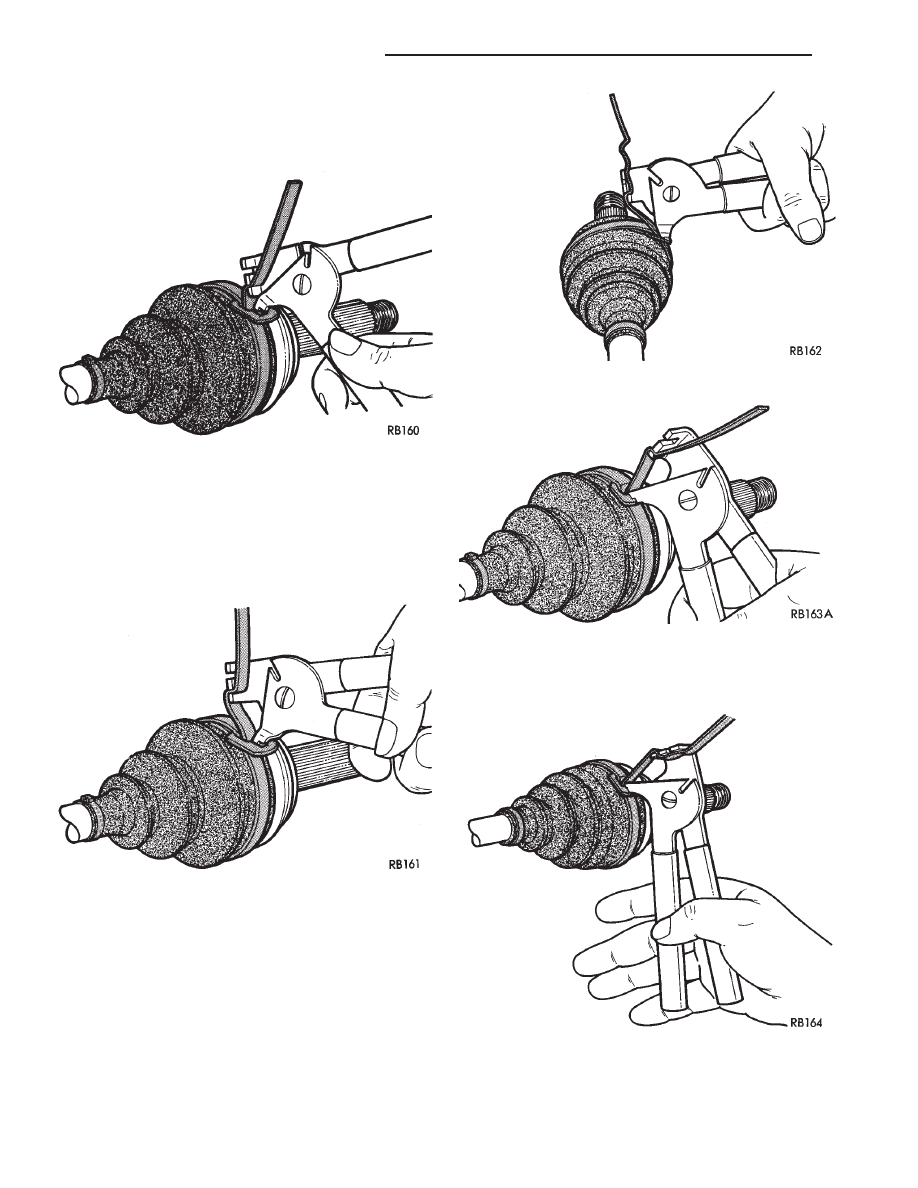

Fig. 7 Push Tool Forward & Fit into Buckle Eye

Fig. 8 Tighten Strap

Fig. 9 Tighten Strap (if Required)

Fig. 10 What Not to Do

Fig. 11 Correct Tightening Procedure

2 - 46

SUSPENSION AND DRIVESHAFTS

Ä

(14) If the strip is tight enough. Remove the tool

sideways and cut off the strap 3 mm (1/8 inch), so
that it does not overlap the edge of the buckle. Com-
plete job by folding the strip back neatly (Fig. 12).

(15) Fig. 13 shows the finished binding strap type

clamp in position, correctly fitted and unable to come
loose.

(16) After attaching the C/V joint boot to the shaft.

Install the inner or outer C/V joint following proce-
dures under Inner C/V Joint Assemble or Outer C/V
Joint Assemble.

(17) Slip the large end of the boot on the housing

and align it in the boot groove.

(18) Repeat steps 2 - 13 for boot clamping.
S.S.G. C/V joints use two different type boots, one

is made of plastic and the other of rubber. The plas-
tic boot requires a heavy duty clamp and Installer,
Special Tool C-4975. The soft boot requires a clamp
with round edges that prevents the clamp from cut-
ting the boot. Proceed with boot installation as fol-
lows.

The hard plastic boots used on the G.K.N. C/V

Joints. Also use this procedure for installation of the
boot clamp to C/V Joint.

LEFT INNER, LEFT AND RIGHT OUTER C/V
JOINT WITH PLASTIC BOOTS

(1) Slide small clamp onto shaft.
(2) Position small end of boot over interconnecting

shaft with lip of boot in third groove, towards center
of interconnecting shaft (Fig. 14).

(3) Position clamp evenly over boot. Place clamp

installer Tool C-4975 over bridge of clamp and

tighten the nut until the jaws of the tool are closed
completely, face to face (Fig. 15).

(4) After attaching the boot to the shaft. Install

the C/V joint following the procedure outlined under
Inner C/V Joint Assemble or Outer C/V Joint As-
semble.

(5) Position the large end of boot on housing and

install clamp, crimp bridge of clamp with Crimper,
Special Tool C-4975.

CAUTION: Use only the clamps provided in the boot
package for this application, otherwise damage to
the boot or C/V joint may occur.

RIGHT INNER C/V JOINT WITH RUBBER BOOT

(1) Slide small end boot clamp onto interconnect-

ing shaft.

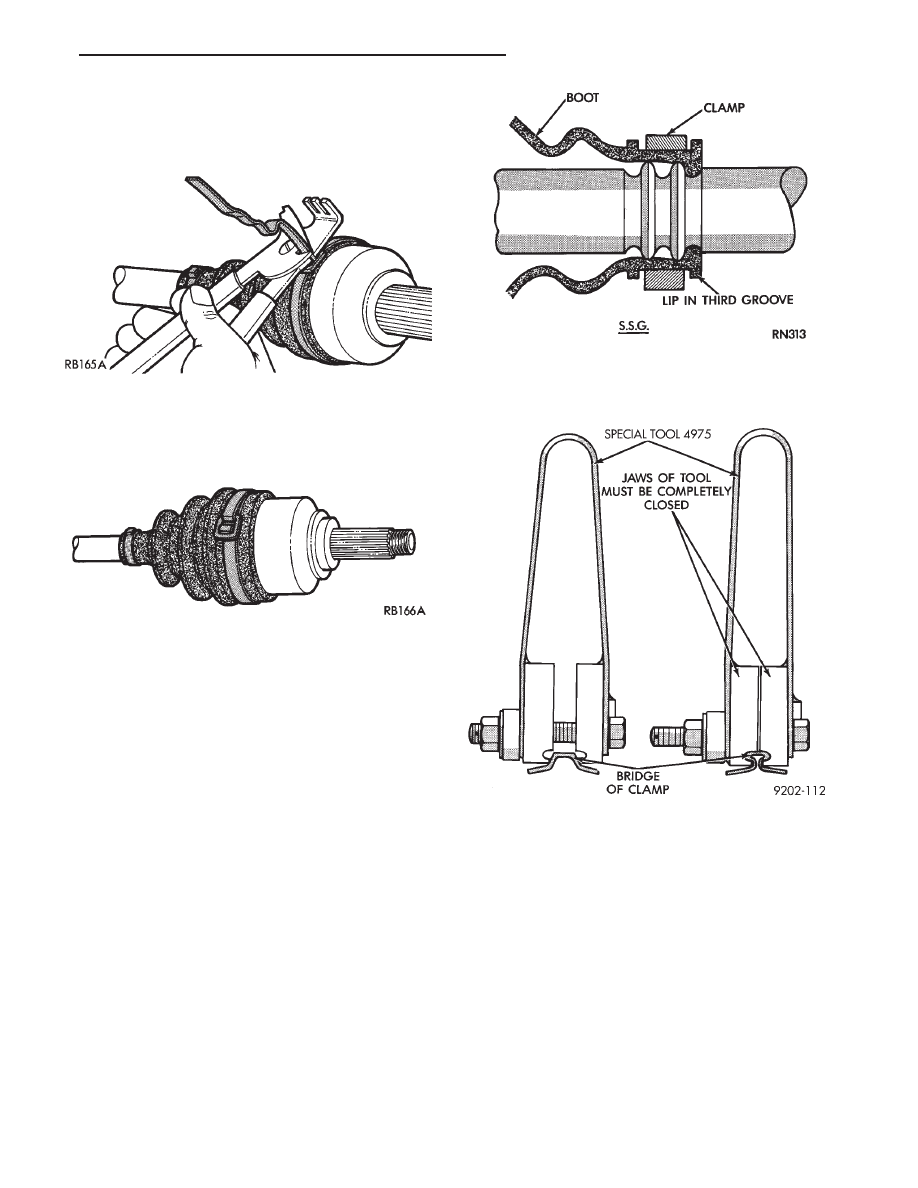

Fig. 12 Cut Strap 1/8 Inch from Buckle

Fig. 13 Correctly Installed Clamp

Fig. 14 Boot and Clamp Positioning S.S.G.

Fig. 15 Closing Clamp Bridge

Ä

SUSPENSION AND DRIVESHAFTS

2 - 47

(2) Install boot onto interconnecting shaft, position

boot on the flat between the locating shoulders (Fig. 16).

(3) Position clamp on boot and crimp bridge of

clamp with Crimper Special Tool C-4124.

(4) Install the C/V Joint following the procedure

outlined under Inner C/V Joint Assemble.

(5) Position the large end of boot on housing and

install clamp, crimp bridge of clamp with Crimper,
Special Tool C-4124.

CAUTION: During any service procedures where
knuckle and driveshaft are separated, thoroughly
clean seal and wear sleeve with suitable solvent
and lubricate BOTH components at assembly. Do
not allow solvent to contact boot.

Lubricate wear sleeve (and seal) with Mopar Multi-

Purpose Lubricant, or equivalent, as follows:

Wear Sleeve: Apply a full circumference 6 mm

(1/4 inch) bead of lubricant to seal contact area. See
(Fig. 11), Driveshaft Assemblies Install.

Seal: Fill lip to housing cavity (full circumference)

and wet seal lip with lubricant.

S.S.G INNER C/V JOINT LARGE CLAMP
(MANUAL TRANS ONLY)

(1) Install small clamp and inner C/V joint housing

according to the procedures outlined in this manual.

(2) Position the boot over the outer C/V joint.
(3) Slide the large band clamp over the boot and

position it evenly in the groove on the inner C/V
joint boot. (Fig. 17).

(4) Use Clamp Locking Tool Snap-On YA3050 or

equivalent shown in (Fig. 18) to install the clamp on
the boot.

(5) Place the prongs of the clamp locking tool in

the holes on the clamp and squeeze together until
the two ends meet (Fig. 18).

DAMPER WEIGHTS

Damper weights are used on the left driveshaft as-

semblies of all front wheel drive vehicles (Fig. 19).
These weights are attached to the interconnecting
shaft and are available as a separate service part.

They should be removed from the driveshaft assem-
bly during driveshaft positioning specification proce-
dures. When the weights are attached between the
locating shoulders, tighten the fasteners to the fol-
lowing specifications:
• S.S.G. — 28 NIm (21 ft. lbs.)

• G.K.N. — 30 NIm (23 ft. lbs.)

DRIVESHAFT POSITIONING SPECIFICATIONS

Front wheel drive vehicles have engine mounts with

slotted holes allowing for side to side positioning of the
engine. If the vertical bolts on right or left upper engine

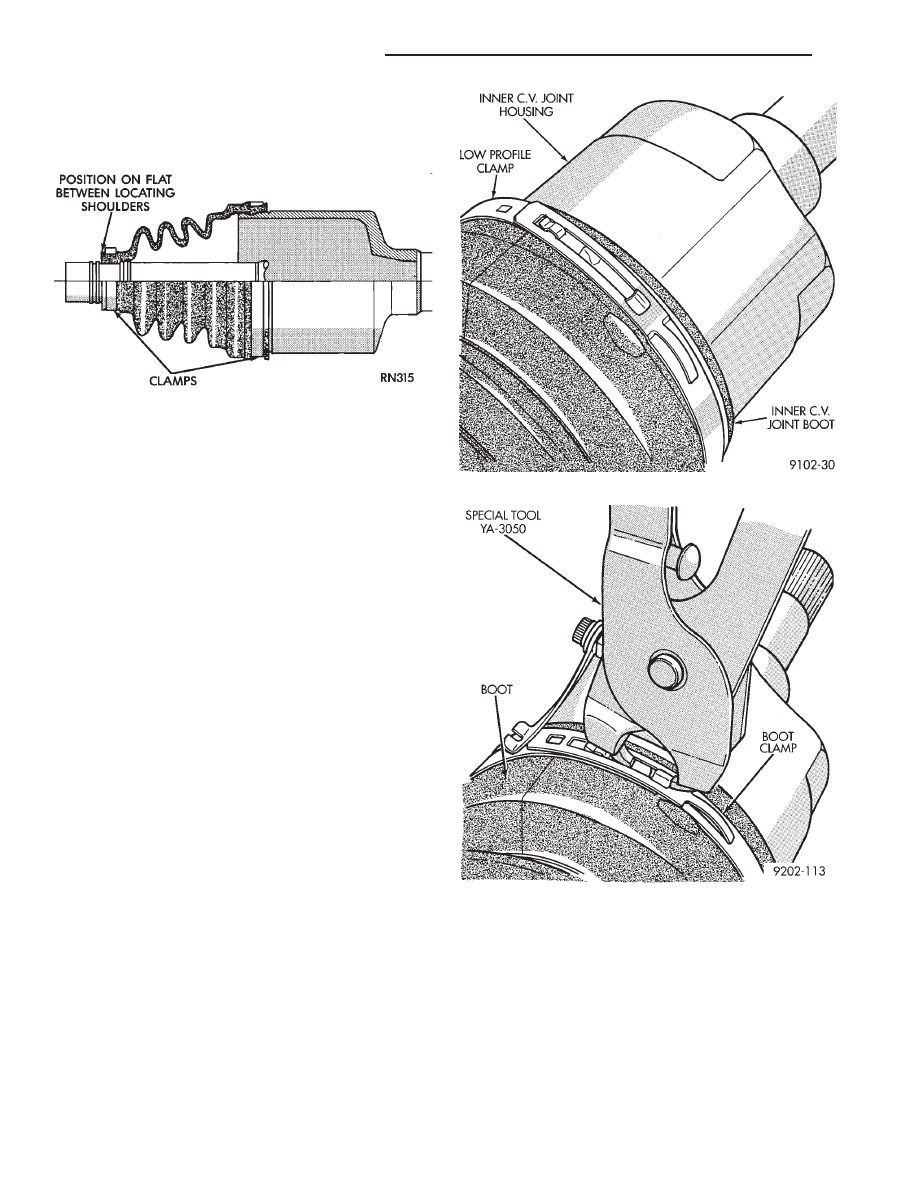

Fig. 16 Right Inner C/V Joint S.S.G.

Fig. 17 Boot Clamp Installed

Fig. 18 Locking Boot Clamp
