desired MAP value. Under idle conditions, the PCM
adjusts the idle air control motor to maintain a de-
sired engine speed.

AIR CONDITIONING (A/C) CLUTCH RELAY—PCM
OUTPUT

The PCM operates the air conditioning clutch relay

ground circuit. The radiator fan relay supplies bat-
tery power to the solenoid side of the A/C clutch re-
lay. The air conditioning clutch relay will not
energize unless the radiator fan relay energizes. The
PCM energizes the radiator fan relay when the air
conditioning or defrost switch is put in the ON posi-
tion and the low pressure and high pressure switches
close.

With the engine operating, the PCM cycles the air

conditioning clutch on and off when the A/C switch
closes with the blower motor switch in the on posi-
tion. When the PCM senses low idle speeds or wide
open throttle through the throttle position sensor, it
de-energizes the A/C clutch relay. The relay contacts
open, preventing air conditioning clutch engagement.

The A/C clutch relay is mounted to the inner

fender panel, next to the drivers side strut tower
(Fig. 11).

AUTO SHUTDOWN (ASD) RELAY AND FUEL PUMP
RELAY—PCM OUTPUT

The PCM operates the auto shutdown (ASD) relay

and fuel pump relay through one ground path. The
PCM operates the relays by switching the ground
path on and off. Both relays turn on and off at the
same time.

The ASD relay connects battery voltage to the fuel

injector and ignition coil. The fuel pump relay con-
nects battery voltage to the fuel pump and oxygen
sensor heating element.

The PCM turns the ground path off when the igni-

tion switch is in the Off position. Both relays are off.
When the ignition switch is in the On or Crank po-
sition, the PCM monitors the camshaft position sen-
sor (distributor pick-up) signal to determine engine
speed and ignition timing (coil dwell). If the PCM
does not receive a camshaft position sensor signal
when the ignition switch is in the Run position, it
de-energizes both relays. Battery voltage is not sup-
plied to the fuel injector, ignition coil, fuel pump and
oxygen sensor heating element.

The ASD relay and fuel pump relay are mounted

on the drivers side fender well, next to the strut
tower (Fig. 11).

DUTY CYCLE EVAP PURGE SOLENOID—PCM
OUTPUT

The duty cycle EVAP purge solenoid regulates the

rate of vapor flow from the EVAP canister to the
throttle body. The powertrain control module oper-
ates the solenoid.

During the cold start warm-up period and the hot

start time delay, the PCM does not energize the so-
lenoid. When de-energized, no vapors are purged.
The PCM de-energizes the solenoid during open loop
operation.

The engine enters closed loop operation after it

reaches a specified temperature and the time delay
ends. During closed loop operation, the PCM ener-
gizes and de-energizes the solenoid approximately 5
to 10 times per second, depending upon operating
conditions. The PCM varies the vapor flow rate by
changing solenoid pulse width. Pulse width is the
amount of time the solenoid energizes.

A rubber boot covers the EVAP purge solenoid.

The solenoid and bracket attach to the EVAP canis-

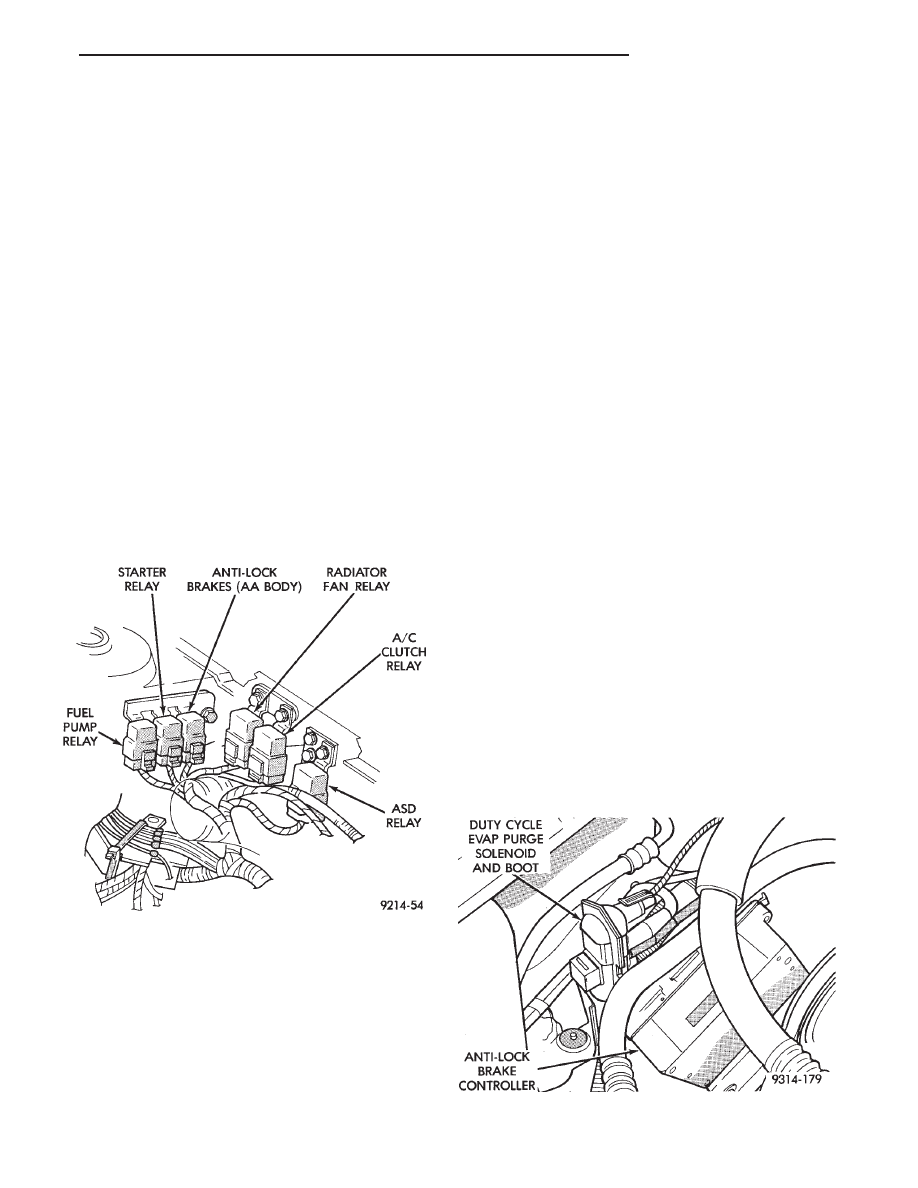

Fig. 12 EVAP Purge Solenoid

Fig. 11 Relay Identification

Ä

FUEL SYSTEMS

14 - 61

ter mounting studs (Fig. 12). The top of the solenoid
has the word TOP on it. The solenoid will not oper-
ate unless it is installed correctly.

DATA LINK CONNECTOR—PCM OUTPUT

The data link connector provides the technician

with the means to connect the DRBII scan tool to di-
agnosis the vehicle.

FUEL INJECTOR—PCM OUTPUT

The Fuel Injectors are electric solenoids driven by

the PCM (Fig. 13). Based on sensor inputs, the PCM
determines when and how long the fuel injector
should operate. The amount of time an injector fires
is referred to as injector pulse width. The auto shut-
down (ASD) relay supplies battery voltage to the in-
jector. The PCM supplies the ground path. By
switching the ground path on and off, the PCM ad-
justs injector pulse width.

When the PCM supplies a ground path, a spring

loaded needle or armature lifts from its seat and fuel
flows through the injector orifice.

Fuel is constantly supplied to the injector at regu-

lated 380 Kpa (55 psi). Unused fuel returns to the
fuel tank.

GENERATOR FIELD—PCM OUTPUT

The PCM regulates the charging system voltage

within a range of 12.9 to 15.0 volts. Refer to Group
8A for charging system information.

IDLE AIR CONTROL MOTOR—PCM OUTPUT

The idle speed stepper motor is mounted on the

throttle body and is controlled by the PCM (Fig. 9).
The PCM adjusts engine idle speed through the idle
air control motor to compensate for engine load or
ambient conditions.

The throttle body has an air bypass passage that

provides air for the engine at idle (the throttle blade

is closed). The idle air control motor pintle protrudes
into the air bypass passage and regulates air flow
through it.

The PCM adjusts engine idle speed by moving the

idle air control motor pintle in and out of the bypass
passage. The adjustments are based on inputs the
PCM receives from the throttle position sensor, speed
sensor (distributor pick-up coil), coolant temperature
sensor, and various switch operations (brake, park/
neutral, air conditioning). Deceleration die out is also
prevented by increasing airflow when the throttle is
closed quickly.

IGNITION COIL—PCM OUTPUT

The PCM provides a ground contact (circuit) for en-

ergizing the ignition coil. When the PCM breaks the
contact, the energy in the coil primary transfers to
the secondary causing the spark. The PCM will de-
energize the ASD relay if it does not receive an input
from the distributor pick-up. Refer to Auto Shutdown
(ASD) Relay/Fuel Pump Relay—PCM Output in this
section for relay operation.

The ignition coil is mounted on the hot box next to

the thermostat housing (Fig. 14).

MALFUNCTION INDICATOR (CHECK ENGINE)
LAMP—PCM OUTPUT

The malfunction indicator lamp (instrument panel

Check Engine lamp) comes on each time the ignition
key is turned ON and stays on for 3 seconds as a
bulb test. The malfunction indicator lamp warns the
operator that the PCM has entered a Limp-in mode.
During Limp-in-Mode, the PCM attempts to keep the
system operational. The malfunction indicator lamp
signals the need for immediate service. In limp-in

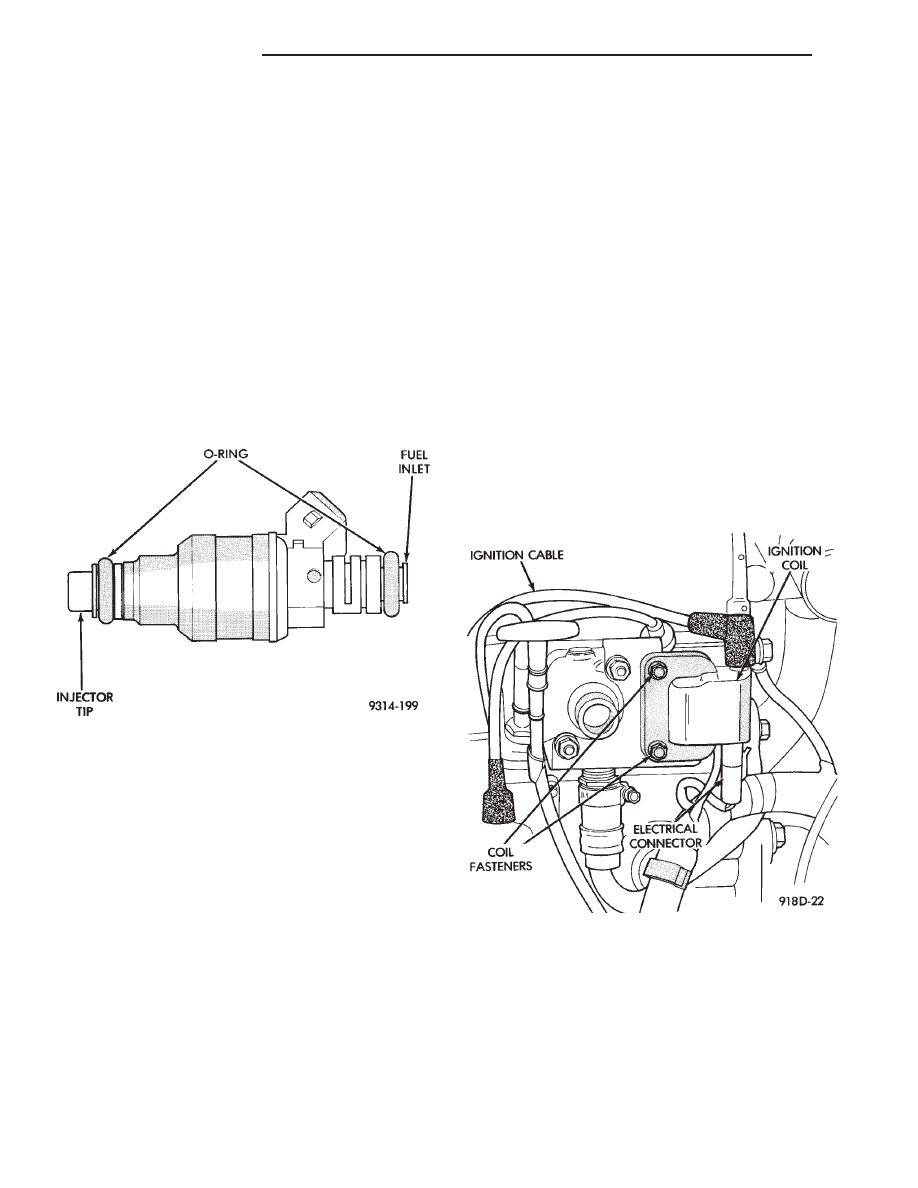

Fig. 13 Fuel Injector

Fig. 14 Ignition Coil

14 - 62

FUEL SYSTEMS

Ä

mode, the PCM compensates for the failure of certain
components that send incorrect signals. The PCM
substitutes for the incorrect signals with inputs from
other sensors and by using stored default values.

Signals that can trigger the Malfunction Indi-

cator (Check Engine) Lamp.
• An emission system component

• Battery Voltage Input

• Charging system

• Engine Coolant Temperature Sensor

• Manifold Absolute Pressure Sensor

• Methanol Concentration Sensor

• Throttle Position Sensor

The malfunction indicator lamp can also display

diagnostic trouble codes. Cycle the ignition switch on,
off, on, off, on, within five seconds and the PCM
displays any diagnostic trouble codes stored in
memory. Refer to the 2.5L Flexible Fuel Multi-Port
Fuel Injection—On Board Diagnostics section in this
group for diagnostic trouble code descriptions.

RADIATOR FAN RELAY—PCM OUTPUT

The radiator fan is energized by the PCM through

the radiator fan relay. The PCM grounds the radiator
fan relay when engine coolant reaches a predetermined
temperature. For more information, refer to Group 7,
Cooling Systems.

The radiator fan relay is mounted on the drivers side

fender well, next to the strut tower (Fig. 11).

SPEED CONTROL SOLENOIDS—PCM OUTPUT

The speed control vacuum and vent solenoids are

operated by the PCM. When the PCM supplies a
ground to the vacuum and vent solenoids, the speed
control system opens the throttle blade. When the PCM
supplies a ground only to the vent solenoid, the throttle
blade holds position. When the PCM removes the
ground from both the vacuum and vent solenoids, the
throttle blade closes. The PCM balances the two sole-
noids to maintain the set speed. Refer to Group 8H for
speed control information.

TACHOMETER—PCM OUTPUT

The PCM supplies engine RPM to the instrument

panel tachometer. Refer to Group 8 for tachometer
information.

TORQUE CONVERTER CLUTCH SOLENOID—PCM
OUTPUT

Three-speed automatic transaxles use a torque con-

verter clutch solenoid. The PCM controls the lock-up of
the torque convertor through the solenoid. The tran-
saxle is locked up only in direct drive mode. Refer to
Group 21 for transaxle information.

MODES OF OPERATION

As input signals to the PCM change, the PCM

adjusts its response to the output devices. For example,

the PCM must calculate a different injector pulse
width and ignition timing for idle than it does for wide
open throttle (WOT). There are several different modes
of operation that determine how the PCM responds to
the various input signals.

There are two different areas of operation, Open

Loop and Closed Loop.

During Open Loop modes, the PCM receives input

signals and responds according to preset PCM pro-
gramming. Input from the oxygen (O

2

) sensor is not

monitored during Open Loop modes.

During CLOSED LOOP modes, the PCM does moni-

tor the oxygen (O

2

) sensor input. The input indicates if

the calculated injector pulse width results in the ideal
air-fuel ratio for the current percentage of methanol in
the fuel. By monitoring the exhaust oxygen content
through the O

2

sensor, the PCM can fine tune the

injector pulse width to achieve optimum fuel economy
combined with low emissions.

The 2.5L flexible fuel multi-port fuel injection system

has the following modes of operation:
• Ignition switch ON - Zero RPM

• Engine start-up

• Engine warm-up

• Cruise (Idle)

• Acceleration

• Deceleration

• Wide Open Throttle

• Ignition switch OFF

The engine start-up (crank), engine warm-up, and

wide open throttle modes are OPEN LOOP modes. The
acceleration, deceleration, and cruise modes, with the
engine at operating temperature are CLOSED
LOOP modes (under most operating conditions).

IGNITION SWITCH ON (ZERO RPM) MODE

When the ignition switch cycles and past the On

position, the fuel injection system activates and the
following actions occur:
• For two seconds at key ON (and during cranking),
the methanol concentration sensor calibrates the PCM.
During the calibration period the sensor sends 4.45
volts to the PCM as a correction factor. After the
calibration period, the methanol concentration sensor
output represents the methanol percentage in the fuel.
• The PCM calculates basic fuel strategy by determin-
ing atmospheric air pressure from the MAP sensor
input.
• The PCM monitors the coolant temperature sensor
and throttle position sensor input. The PCM modifies
fuel strategy based on this input.

When the key is in the ON position and the engine is

not running, the auto shutdown (ASD) relay and fuel
pump relay are not energized. Therefore battery volt-
age is not supplied to the fuel pump, ignition coil, fuel
injector or oxygen sensor heating element.

Ä

FUEL SYSTEMS

14 - 63

ENGINE START-UP MODE

This is an OPEN LOOP mode. The following ac-

tions occur when the starter motor is engaged.

The methanol concentration sensor finishes cali-

brating the PCM (takes approximately two seconds).
After the calibration period, the PCM determines the
methanol content of the fuel from the methanol con-
centration sensor input.

If the PCM receives a camshaft position sensor

(distributor pick-up) signal it energizes the auto
shutdown (ASD) relay and fuel pump relay. These re-
lays supply battery voltage to the fuel injector, igni-
tion coil and oxygen sensor heating element. If the
PCM does not receive a camshaft position sensor sig-
nal, it de-energizes the ASD and fuel pump relays af-
ter approximately one second.

With the engine idling within

664 RPM of the tar-

get RPM, the PCM compares the current MAP value
with the atmospheric pressure value it received dur-
ing the Ignition Switch On (Zero RPM) Mode. If a
minimum difference between the two is not detected,
a MAP sensor fault is set into memory.

Once the ASD relay and fuel pump relay have en-

ergized, the PCM:
• Supplies a ground path to each injector. The injec-
tors are pulsed four times per engine revolution in-
stead of the normal two pulses per revolution.
• Determines injector pulse width based on engine
coolant temperature, methanol concentration sensor
input, MAP sensor input, throttle position, and the
number of engine revolutions since cranking was ini-
tiated.
• Monitors the coolant temperature sensor, camshaft
position sensor, MAP sensor, methanol concentration
sensor, and throttle position sensor to determine cor-
rect ignition timing.

ENGINE WARM-UP MODE

This is a OPEN LOOP mode. The following inputs

are received by the PCM:
• Engine coolant temperature

• Engine speed

• Manifold absolute pressure (MAP)

• Methanol percentage in fuel

• Throttle position

• A/C switch

• Battery voltage

The PCM determines the methanol content of the

fuel from the methanol concentration sensor input.

The PCM provides a ground path for the injectors

and energizes them in sequence. The PCM precisely
controls injector pulse width by switching the ground
on and off.

The PCM regulates engine idle speed by adjusting

the idle air control motor. Also, the PCM adjusts ig-
nition timing.

CRUISE OR IDLE MODE

When the engine is at operating temperature, this

is a CLOSED LOOP mode. During cruising speed the
following inputs are received by the PCM:
• Engine coolant temperature

• Manifold absolute pressure

• Methanol percentage in fuel

• Engine speed

• Throttle position

• Exhaust gas oxygen content

• A/C control positions

• Battery voltage

The PCM determines the methanol content of the

fuel from the methanol concentration sensor input.

The PCM provides a ground path for the injectors

to precisely control injector pulse width. The PCM
controls engine idle speed and ignition timing. The
PCM controls the air/fuel ratio according to the oxy-
gen content in the exhaust gas.

ACCELERATION MODE

This is a CLOSED LOOP mode. The PCM recog-

nizes an abrupt increase in throttle position or MAP
pressure as a demand for increased engine output
and vehicle acceleration. The PCM increases injector
pulse width in response to increased fuel demand.

DECELERATION MODE

This is a CLOSED LOOP mode. During decelera-

tion the following inputs are received by the PCM:
• Engine coolant temperature

• Manifold absolute pressure

• Methanol percentage in fuel

• Engine speed

• Throttle position

• Exhaust gas oxygen content

• A/C control positions

• Battery voltage

The PCM may receive a closed throttle input from

the TPS at the same time it senses an abrupt de-
crease in manifold absolute pressure. This indicates a
hard deceleration. In response, the PCM may modify
the injector firing sequence. Modifying the injector
firing sequence helps maintain better control of the
air-fuel mixture (as sensed through the O

2

sensor).

WIDE OPEN THROTTLE MODE

This is an OPEN LOOP mode. During wide open

throttle operation, the following inputs are received
by the PCM:
• Engine coolant temperature

• Manifold absolute pressure

• Methanol percentage in fuel

• Engine speed

• Throttle position

When the PCM senses a wide open throttle condi-

tion, it de-energizes the air conditioning clutch relay.
This disables the air conditioning system.

14 - 64

FUEL SYSTEMS

Ä
