Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 33

Fig.

3

Throttle

Body

Ä

FUEL SYSTEMS

14 - 49

(5) Remove throttle cable. If equipped, remove the

speed control and transaxle kickdown cables.

(6) Remove return spring.
(7) Loosen fuel tube clamp on valve cover (Fig. 4).

(8) Wipe quick connect fittings to remove any dirt.

Remove fuel intake and return tubes. Refer to Fuel
Hoses, Clamps and Quick Connect Fittings in the
Fuel Delivery Section of this Group. Place a shop
towel under the connections to absorb any fuel spilled.

(9) Remove throttle body mounting screws and lift

throttle body from vehicle. Remove throttle body gas-
ket from intake manifold.

INSTALLATION

(1) Using a new gasket, install throttle body and

tighten mounting screws to 20 N

Im (175 in. lbs.)

torque.

(2) Lubricate the ends of the fuel supply and return

tubes with clean 30 weight oil. Connect fuel lines to
quick connect fittings. Refer to Fuel Hoses, Clamps
and Quick Connect Fittings in the Fuel Delivery
Section of this Group. After the fuel tubes are
connected to the fittings, pull on the tubes to ensure
that they are fully inserted and locked into position.

(3) Tighten the fuel tube clamp on the valve cover.
(4) Install return spring.
(5) Install throttle cable. If equipped, install kick-

down and speed control cables.

(6) Install wiring connectors and vacuum hoses.
(7) Install air cleaner.
(8) Reconnect negative battery cable.

CAUTION: When using the ASD Fuel System Test, the
Auto Shutdown (ASD) Relay remains energized for
either 7 minutes, until the test is stopped, or until the
ignition switch is turned to the Off position.

(9) With the ignition key in ON position, access the

DRBII scan tool ASD Fuel System Test to pressurize
the fuel system. Check for leaks.

FUEL FITTING

REMOVAL

(1) Remove air cleaner assembly.
(2) Perform Fuel System Pressure Release proce-

dure.

(3) Disconnect negative battery cable.
(4) Loosen fuel tube clamp on valve cover.
(5) Wipe any dirt from around quick connect fittings.

(Fig. 5) Place a shop towel under the connections to
catch any spilled fuel. Remove fuel tubes from quick
connect fittings. Refer to Fuel Hoses, Clamps and
Quick Connect Fittings in the Fuel Delivery Sec-
tion of this Group.

(6) Remove each fitting from throttle body and note

inlet diameter. Remove copper washers.

INSTALLATION

(1) Replace copper washers with new washers.
(2) Install fuel fittings in proper ports and tighten to

20 N

Im (175 in. lbs.) torque.

(3) Lubricate ends of the fuel tubes with 30 weight

oil. Insert the tubes into the quick connect fittings.
Refer to Fuel Hoses, Clamps and Quick Connect
Fittings in the Fuel Delivery Section of this
Group. After the fuel tubes are connected to the
fittings, pull on the tubes to ensure that they are fully
inserted and locked into position.

(4) Tighten fuel tube clamp on valve cover.
(5) Reconnect negative battery cable.

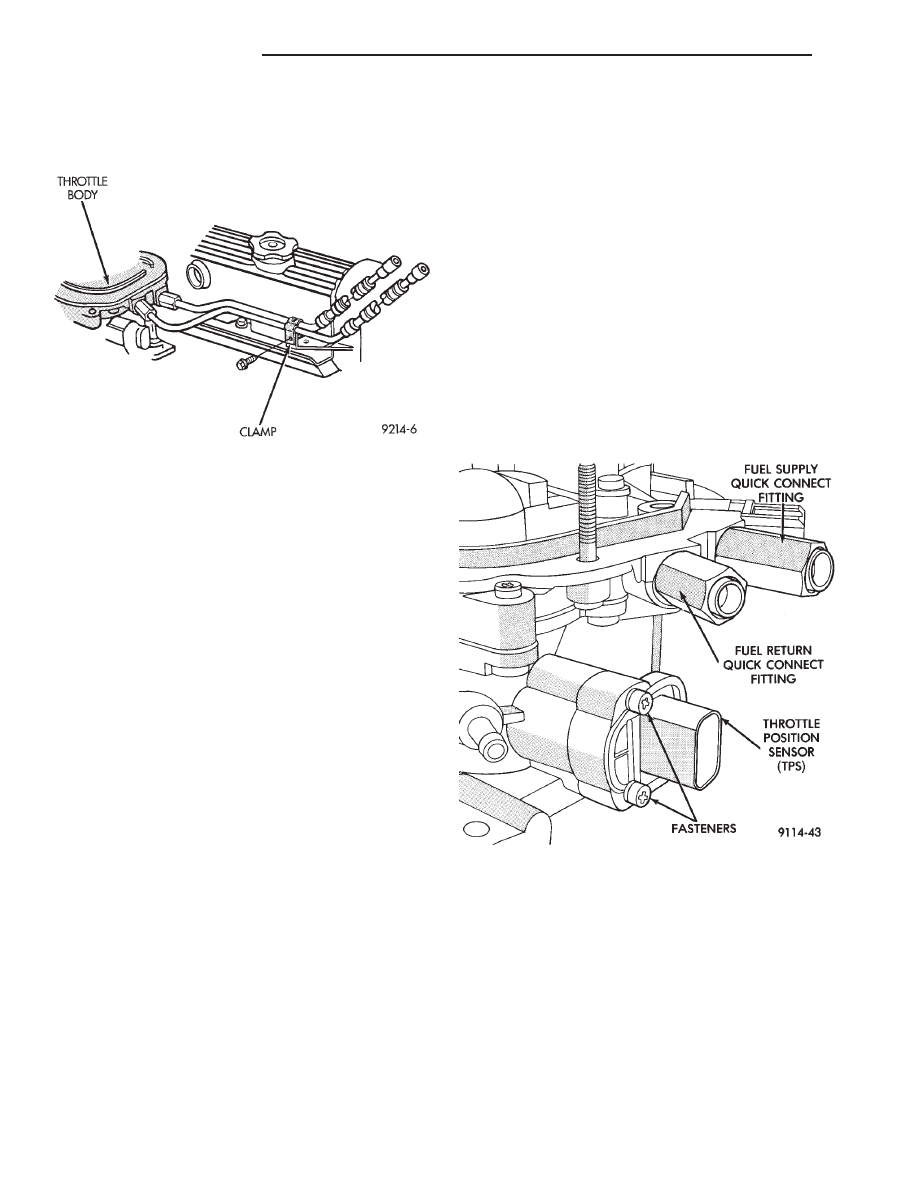

Fig. 5 Servicing Fuel Fitting

Fig. 4 Fuel Line Clamp

14 - 50

FUEL SYSTEMS

Ä

CAUTION: When using the ASD Fuel System Test,
the Auto Shutdown (ASD) Relay remains energized
for either 7 minutes, until the test is stopped, or un-
til the ignition switch is turned to the Off position.

(6) With the ignition key in ON position, access

the DRBII scan tool ASD Fuel System Test to pres-
surize the fuel system. Check for leaks.

(7) Reinstall air cleaner assembly.

FUEL PRESSURE REGULATOR

The fuel pressure regulator is mounted on top of

the throttle body (Fig. 6).

REMOVAL

(1) Remove air cleaner assembly.
(2) Perform Fuel System Pressure Release proce-

dure.

(3) Disconnect battery negative cable.
(4) Remove pressure regulator mounting screws

(Fig. 6).

WARNING: PLACE A SHOP TOWEL AROUND FUEL
INLET CHAMBER TO CONTAIN ANY FUEL REMAIN-
ING IN THE SYSTEM.

(5) Pull pressure regulator from the throttle body.
(6) Carefully remove O-ring from pressure regula-

tor and remove gasket.

INSTALLATION

(1) Place new gasket on pressure regulator. Care-

fully install new O-ring.

(2) Position pressure regulator on throttle body.

Press regulator into place and install mounting
screws. Tighten screws to 5 N

Im (40 in. lbs.) torque.

(3) Connect negative cable to battery.

CAUTION: When using the ASD Fuel System Test,
the Auto Shutdown (ASD) Relay remains energized
for either 7 minutes, until the test is stopped, or un-
til the ignition switch is turned to the Off position.

(4) With the ignition key in ON position, access

the DRBII scan tool ASD Fuel System Test to pres-
surize the fuel system. Check for leaks.

(5) Reinstall air cleaner assembly.

FUEL INJECTOR

The fuel injector is installed in the top of the throt-

tle body. The injector is covered by a cap.

REMOVAL

(1) Remove air cleaner assembly.
(2) Perform Fuel System Pressure Release proce-

dure.

(3) Disconnect negative cable from battery.
(4) Remove injector cap holddown screw (Torx-

head).

(5) With two small screwdrivers, lift the top off the

injector using the slots provided (Fig. 7).

(6) Using a small screwdriver placed in the hole in

the front of the electrical connector, gently pry the
injector from the pod (Fig. 8).

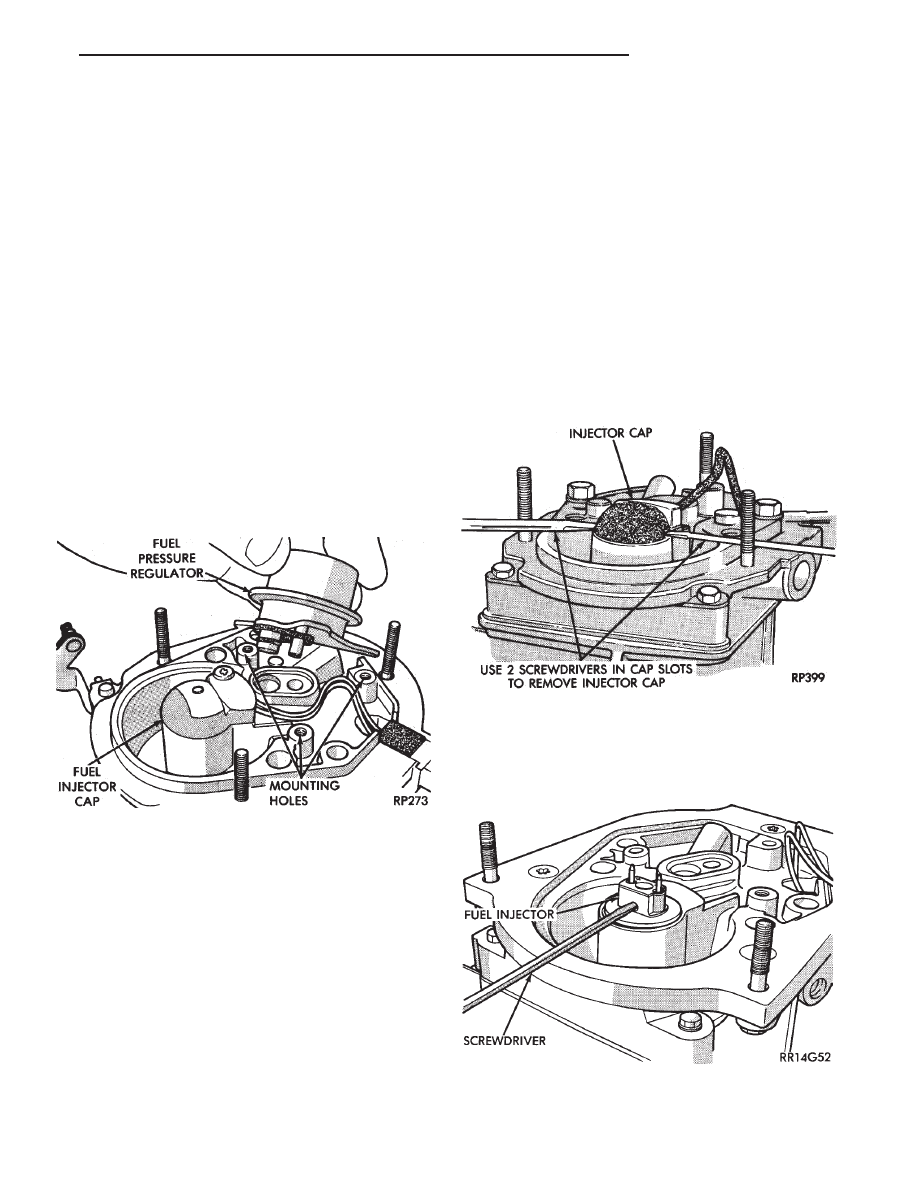

Fig. 6 Servicing Fuel Pressure Regulator

Fig. 7 Removing Injector Cap

Fig. 8 Removing Fuel Injector

Ä

FUEL SYSTEMS

14 - 51

(7) Ensure the injector lower O-ring has been re-

moved from the pod (Fig. 9).

INSTALLATION

(1) Apply a light coating of clean engine oil on the

O-rings.

(2) Place assembly in the pod. Align the injector

wiring terminals with the injector cap fastener hole
(Fig. 10).

(3) Install injector cap with locating notch aligned

with the locating lobe on the injector (Fig. 11).

(4) Push down on the cap to ensure a good seal.
(5) Rotate the cap and injector to line up the at-

tachment hole (Fig. 12).

(6) Install injector cap holddown screw (torx-head

screw). Tighten screw to 4-5 N

Im (35-45 in. lbs.) torque.

(7) Connect negative cable to battery.

CAUTION: When using the ASD Fuel System Test,
the Auto Shutdown (ASD) Relay remains energized
for either 7 minutes, until the test is stopped, or un-
til the ignition switch is turned to the Off position.

(8) With the ignition key in ON position, access

the DRBII scan tool ASD Fuel System Test to pres-
surize the fuel system. Check for leaks.

(9) Reinstall the air cleaner assembly.

THROTTLE POSITION SENSOR

REMOVAL

(1) Disconnect negative cable from battery.
(2) Remove air cleaner.
(3) Disconnect harness connector from throttle po-

sition sensor (Fig. 13).

(4) Remove

throttle

position

sensor

mounting

screws.

(5) Remove throttle position sensor from throttle

shaft.

INSTALLATION

(1) Install throttle position sensor to throttle body,

position toward the front of the vehicle. Tighten
screws to 2 N

Im (20 in. lbs.) torque.

(2) Connect 3 way connector at throttle position

sensor.

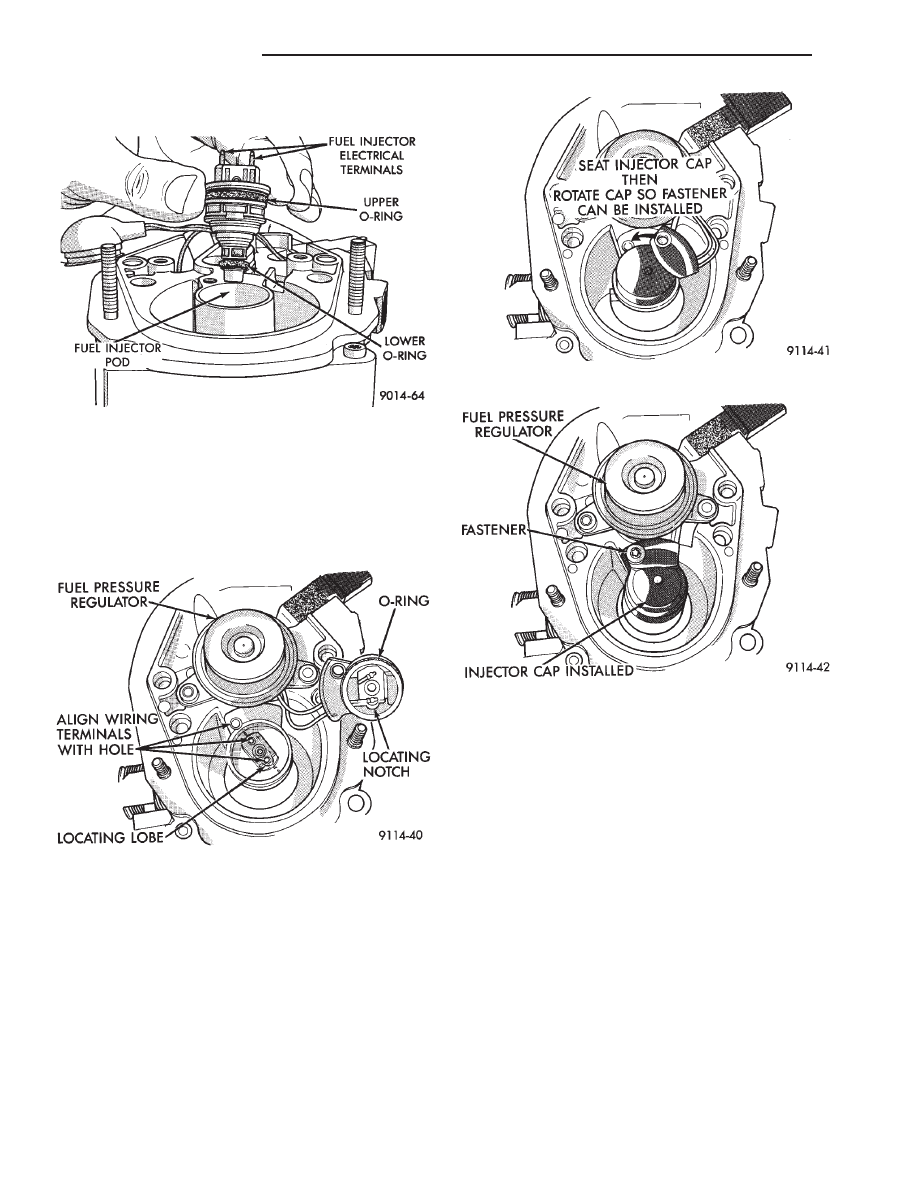

Fig. 9 Servicing Fuel Injector

Fig. 10 Fuel Injector Installation

Fig. 11 Installing Fuel Injector Cap

Fig. 12 Fuel Injector Installed
