2.2L/2.5L SINGLE POINT FUEL INJECTION—ON-BOARD DIAGNOSTICS

INDEX

page

page

60-Way PCM Wiring Connector

. . . . . . . . . . . . . . 46

Circuit Actuation Test Mode

. . . . . . . . . . . . . . . . 45

Diagnostic Trouble Code Description

. . . . . . . . . . 42

General Information

. . . . . . . . . . . . . . . . . . . . . . . 41

High and Low Limits

. . . . . . . . . . . . . . . . . . . . . . 42

Ignition Timing Procedure

. . . . . . . . . . . . . . . . . . 46

Monitored Circuits

. . . . . . . . . . . . . . . . . . . . . . . . 41

Non-Monitored Circuits

. . . . . . . . . . . . . . . . . . . . 42

State Display Test Mode

. . . . . . . . . . . . . . . . . . . 45

Systems Test

. . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Throttle Body Minimum Air Flow Check Procedure

. 46

GENERAL INFORMATION

The powertrain control module (PCM) has been

programmed to monitor many different circuits of the
fuel injection system. If a problem is sensed with a
monitored circuit often enough to indicate an actual
problem, the PCM stores a fault. If the problem is re-
paired or ceases to exist, the PCM cancels the Diag-
nostic Trouble Code after 50 to 100 vehicle key on/off
cycles.

Certain criteria must be met for a diagnostic trou-

ble code to be entered into powertrain control module
(PCM) memory. The criteria may be a specific range
of engine RPM, engine temperature, and/or input
voltage to the PCM.

It is possible that a diagnostic trouble code for a

monitored circuit may not be entered into memory
even though a malfunction has occurred. This may
happen because one of the diagnostic trouble code
criteria for the circuit has not been met. For exam-
ple, assume that one of the diagnostic trouble code
criteria for a certain sensor circuit is that the engine
must be operating between 750 and 2000 RPM to be
monitored for a diagnostic trouble code. If the sensor
output circuit shorts to ground when engine RPM is
above 2400 RPM (resulting in a 0 volt input to the
PCM) a diagnostic trouble code will not be entered
into memory. This is because the condition does not
occur within the specified RPM range.

There are several operating conditions for which

the PCM does not monitor and set diagnostic trouble
codes. Refer to Monitored Circuits and Non-Moni-
tored Circuits in this section.

Stored diagnostic trouble codes can be displayed by

cycling the ignition key On - Off - On - Off - On.
Also, the technician can display fault information us-
ing the DRB II scan tool. The DRBII scan tool con-
nects to the data link connector in the vehicle (Fig.
1, 2 or 3).

MONITORED CIRCUITS

The powertrain control module (PCM) can detect

certain fault conditions in the fuel injection system.

Open or Shorted Circuit - The PCM can deter-

mine if the sensor output (input to PCM) is within
proper range, and if the circuit is open or shorted.

Output Device Current Flow - The PCM senses

whether the output devices are hooked up. If there is
a problem with the circuit, the PCM senses whether
the circuit is open, shorted to ground, or shorted
high.

Oxygen Sensor - The PCM can determine if the

oxygen sensor is switching between rich and lean

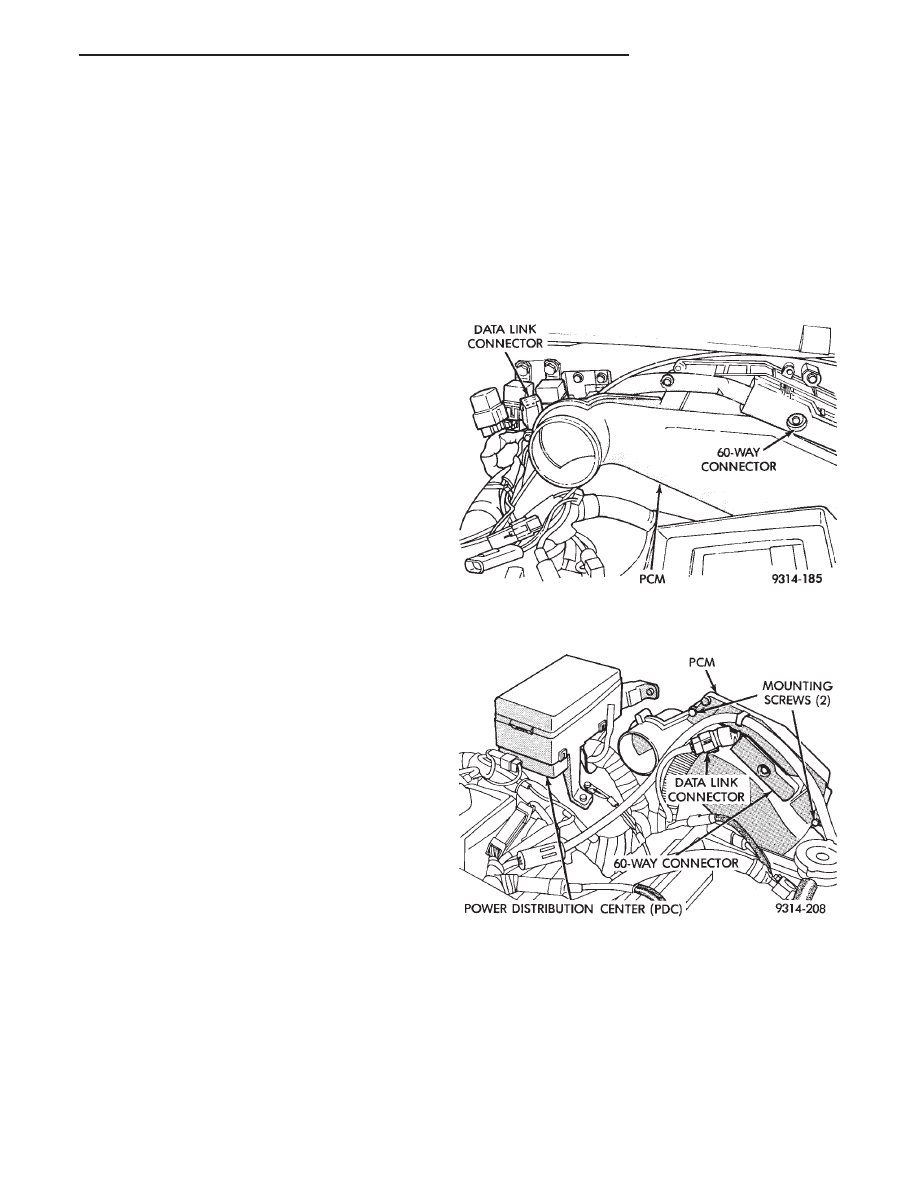

Fig. 1 Data Link Connector Location—AA and AP

Vehicles

Fig. 2 Data Link Connector Location—AC Vehicles

Ä

FUEL SYSTEMS

14 - 41

once the system has entered closed loop. Refer to
Modes of Operation in this section for an explanation
of closed loop operation.

NON-MONITORED CIRCUITS

The PCM does not monitor the following circuits,

systems and conditions that could have malfunctions
that result in driveability problems. Diagnostic trou-
ble codes may not be displayed for these conditions.
However, problems with these systems may cause di-
agnostic trouble codes to be displayed for other sys-
tems. For example, a fuel pressure problem will not
register a fault directly, but could cause a rich or
lean condition. This could cause an oxygen sensor
fault to be stored in the PCM.

Fuel Pressure - Fuel pressure is controlled by the

fuel pressure regulator. The PCM cannot detect a
clogged fuel pump inlet filter, clogged in-line fuel fil-
ter, or a pinched fuel supply or return line. However,
these could result in a rich or lean condition causing
an oxygen sensor fault.

Secondary Ignition Circuit - The PCM cannot

detect an inoperative ignition coil, fouled or worn
spark plugs, ignition cross firing, or open spark plug
cables.

Engine Timing - The PCM cannot detect an incor-

rectly indexed timing chain, camshaft sprocket and
crankshaft sprocket. The PCM also cannot detect an
incorrectly indexed distributor. However, these could
result in a rich or lean condition causing an oxygen
sensor fault to be stored in the PCM.

Cylinder Compression - The PCM cannot detect

uneven, low, or high engine cylinder compression.

Exhaust System - The PCM cannot detect a

plugged, restricted or leaking exhaust system.

Fuel Injector Malfunctions - The PCM cannot

determine if the fuel injector is clogged, the pintle is
sticking or the wrong injector is installed. However,
these could result in a rich or lean condition causing
an oxygen sensor fault to be stored in the PCM.

Excessive Oil Consumption - Although the PCM

monitors the exhaust stream oxygen content through
the oxygen sensor when the system is in closed loop,
it cannot determine excessive oil consumption.

Throttle Body Air Flow - The PCM cannot detect

a clogged or restricted air cleaner inlet or filter ele-
ment.

Evaporative System - The PCM will not detect a

restricted, plugged or loaded evaporative purge can-
ister.

Vacuum Assist - Leaks or restrictions in the vac-

uum circuits of vacuum assisted engine control sys-
tem devices are not monitored by the PCM. However,
these could result in a MAP sensor fault being stored
in the PCM.

PCM System Ground - The PCM cannot deter-

mine a poor system ground. However, a diagnostic
trouble code may be generated as a result of this con-
dition.

PCM Connector Engagement - The PCM cannot

determine spread or damaged connector pins. How-
ever, a diagnostic trouble code may be generated as a
result of this condition.

HIGH AND LOW LIMITS

The powertrain control module (PCM) compares in-

put signal voltages from each input device with es-
tablished high and low limits that are programmed
into it for that device. If the input voltage is not
within specifications and other diagnostic trouble
code criteria are met, a diagnostic trouble code will
be stored in memory. Other diagnostic trouble code
criteria might include engine RPM limits or input
voltages from other sensors or switches that must be
present before a fault condition can be verified.

DIAGNOSTIC TROUBLE CODE DESCRIPTION

When a diagnostic trouble code appears, it indi-

cates the powertrain control module (PCM) has rec-
ognized

an

abnormal

condition

in

the

system.

Diagnostic trouble codes can be obtained from the
malfunction indicator lamp (instrument panel Check
Engine lamp) on the Instrument Panel or from the
DRBII scan tool. Diagnostic trouble codes indicate
the results of a failure but do not identify the failed
component directly.

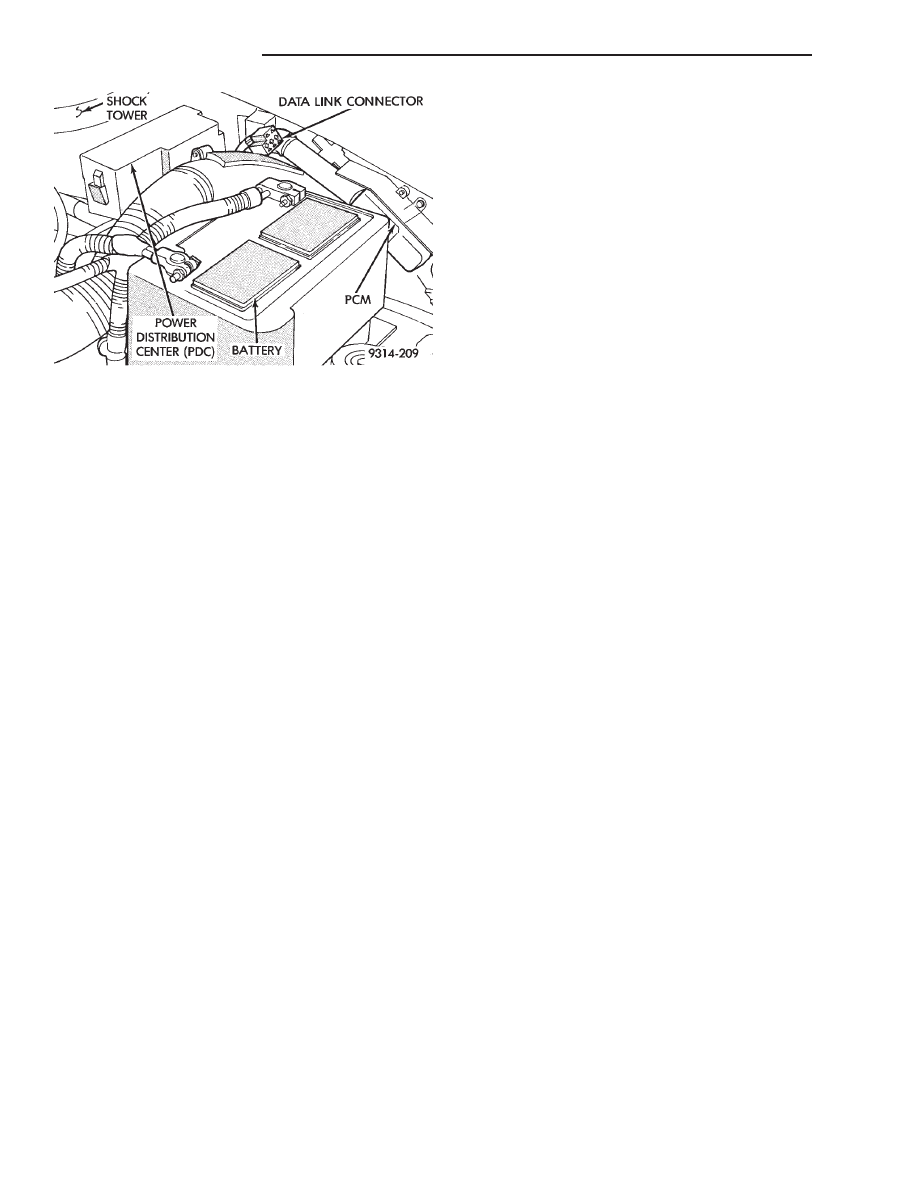

Fig. 3 Data Link Connector Location—AG and AJ

Vehicles

14 - 42

FUEL SYSTEMS

Ä

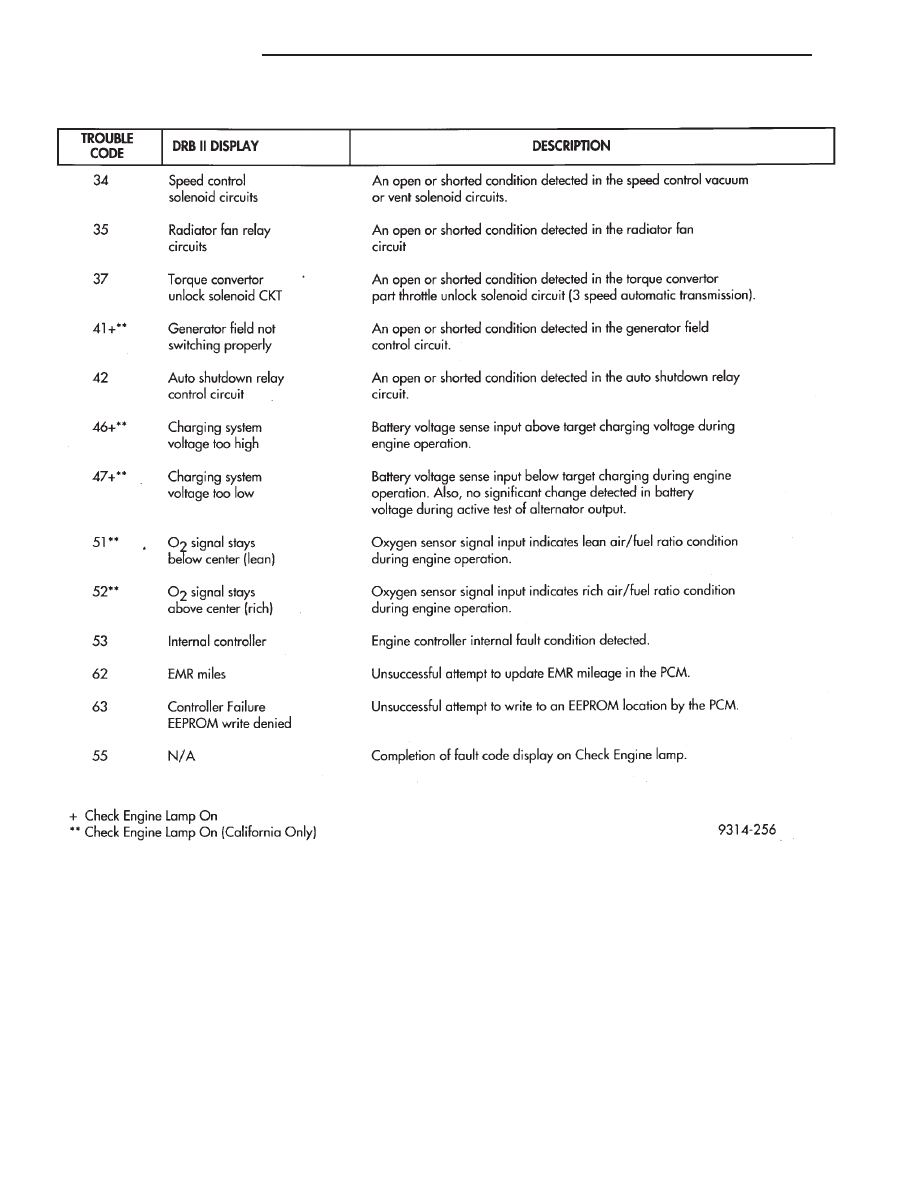

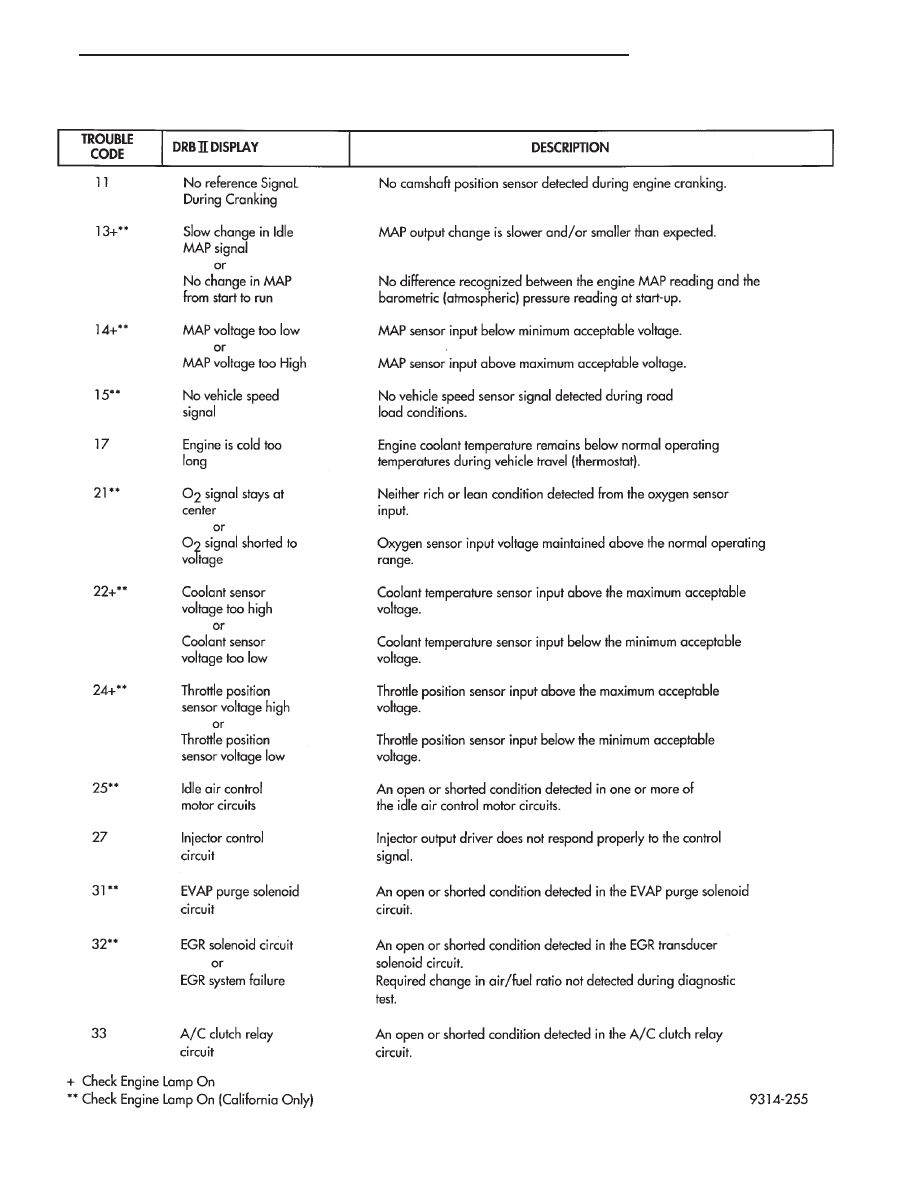

DIAGNOSTIC TROUBLE CODE DESCRIPTION

Ä

FUEL SYSTEMS

14 - 43

DIAGNOSTIC TROUBLE CODE DESCRIPTION

14 - 44

FUEL SYSTEMS

Ä
