2.3.2.1    Check  the  position  of  scuttle;  check  clearance  between  scuttle  and  roof  holes;  check

scuttle motor. If there is strange noise, find the reason of that.

2.3.2.2    Check if there is  damage of scuttle weather strip; check if there is friction of the scuttle

guide and find the reason of strange noise.

2.3.3    Solve method:

2.3.3.1    Reassemble  the  scuttle  glass  referring  to  glass  assembly  steps  and  make  sure  the

clearance between glass and roof holes should be at the correct tolerance.

2.3.3.2    Replace the motor with strange noise (Refer to disassembly/assembly of scuttle motor).

2.3.3.3    Replace with new scuttle inner trim strip (Refer to disassembly/assembly of scuttle glass)

3    Frequently appeared fault and their check and maintenance methods

Fault

Reason

Maintenance method

Water guide pipe is block or folded

Check water guide pipe

Water

leaking  Spread between scuttle glass and roof hole is too big

or glass height not good

Adjust the glass relative position

Wind

noise

When  spread  between  scuttle  glass  and  roof  hole  is

big  or  glass height not  good,  or  wind  deflector  does

not work.

Adjust the glass relative position to correct

Connection cable, fuse or grounding cable not good

Check

connection

cable,

fuse

and

grounding cable

Scuttle control unit, scuttle motor not good

Replace  scuttle  control  unit  and  scuttle

motor after checking

Sunvisor  fall  down  from  sliding  guide  and  weather

strip is damaged

Readjust  sunvisor  position.  Assembly  or

replace weather strip.

Not

correct

start and

running

There are something inside of sliding guide

Check and get rid of something

There  is  guide  friction  when  the  sunvisor  fall  down

from guide or weather strip is damaged.

Reassembly  or  readjust  the  sunvisor  and

weather strip (replace damaged parts)

(A.T.S)anti clamping function does not work

Check  if  there  is  collision  between  body

and  wind  deflector,  and  loose  the

tensioning  spring,  check  and  get  rid  of

something from guide.

Wrong

start

Scuttle motor does not work

Replace motor

It  is  stopped  caused  by  sun  visor  fall  down  from

guide or weather strip is damaged

Reassembly  or  readjust  the  sun  visor  and

weather strip (replace damaged parts)

There is collision between water guide pipe and body

Stick  sponge  damping  around  water  guide

pipe

Collision between roof and scuttle frame

Paint glass cement or plastic glue between

roof and scuttle frame

Noise

when start

Spread between scuttle glass and roof hole is too big Readjust glass height and relative position

or glass height is not good



4    Maintenance note and daily service

4.1    Keep everything clean during maintenance, especially for sunvisor and weather strip.



4.2    Do  not  let  scuttle  screw  fall  down  into  sliding  guide  during  scuttle  disassembly,  it  will

influence the scuttle running correctly.



4.3    Be care to deal with the scuttle(especially for perpendicular direction), otherwise it will

damage the important parts inside of the sliding guide.



4.4    Operate  the  scuttle  to  completely  close  condition  when  it  is  need  to  break  down  the

power to scuttle during car maintenance.



4.5    The  scuttle  can  not  actuate  sliding  down  and  raise  up  at  the  same  time:  so  at  the

condition of sliding down, the scuttle can not be raised up; and at the condition of raise up,

the  scuttle  can  not  be  slide  down.  It  is  necessary  to  shut  down  it  and  then  start raise  up  or

sliding down.





4.6    You  should  not  continue  push  the  button  when  the  scuttle  is  completely  opened  or  closed,

otherwise it will cause scuttle motor and mode fault.



4.7    Clean  the  scuttle  sliding  guide  at  a  fixed  period  by  clean  water  to  wash  away  the  dust  and

other particles inside of guide and rubber strip.



4.8    It may damage the scuttle glass and motor when you open the scuttle which is in a freezing

or snow covered conditions.



















Chapter  Eight    Disassembly/Assembly  of  Instrument

Panel

I.    Disassembly  of  instrument  panel

accessories

1    Preparation

Tool:  socket  spanner,  cross  head  screwdriver,  flat  head

screwdriver

Note:  disconnect  accumulator  cathode  before  disassemble

electrical parts

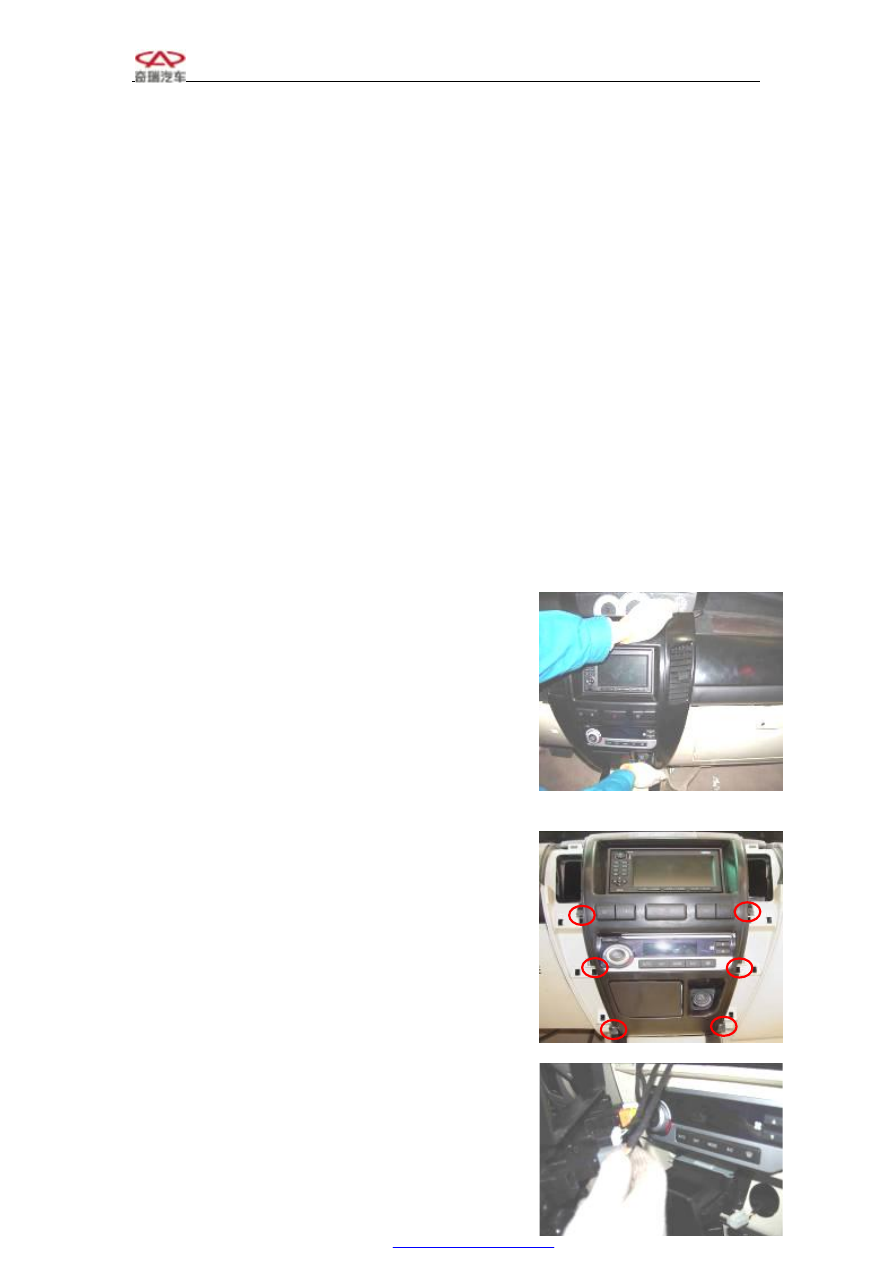

2    Disassembly/assembly  of  central  control  panel
and fog lamp switch

2.1    Disassembly steps：

2.1.1    Disassemble central ventilator assemblies beside of

central control panel by hand.













2.1.2    Disassemble six screws to fix central control panel

and instrument panel.

Tool: cross head screwdriver

Installation torque: 1.5±0.5Nm















2.1.3    Unplug cigar lighter, switches for front and rear fog

lamps, double switch, rear windscreen defroster switch plugs.





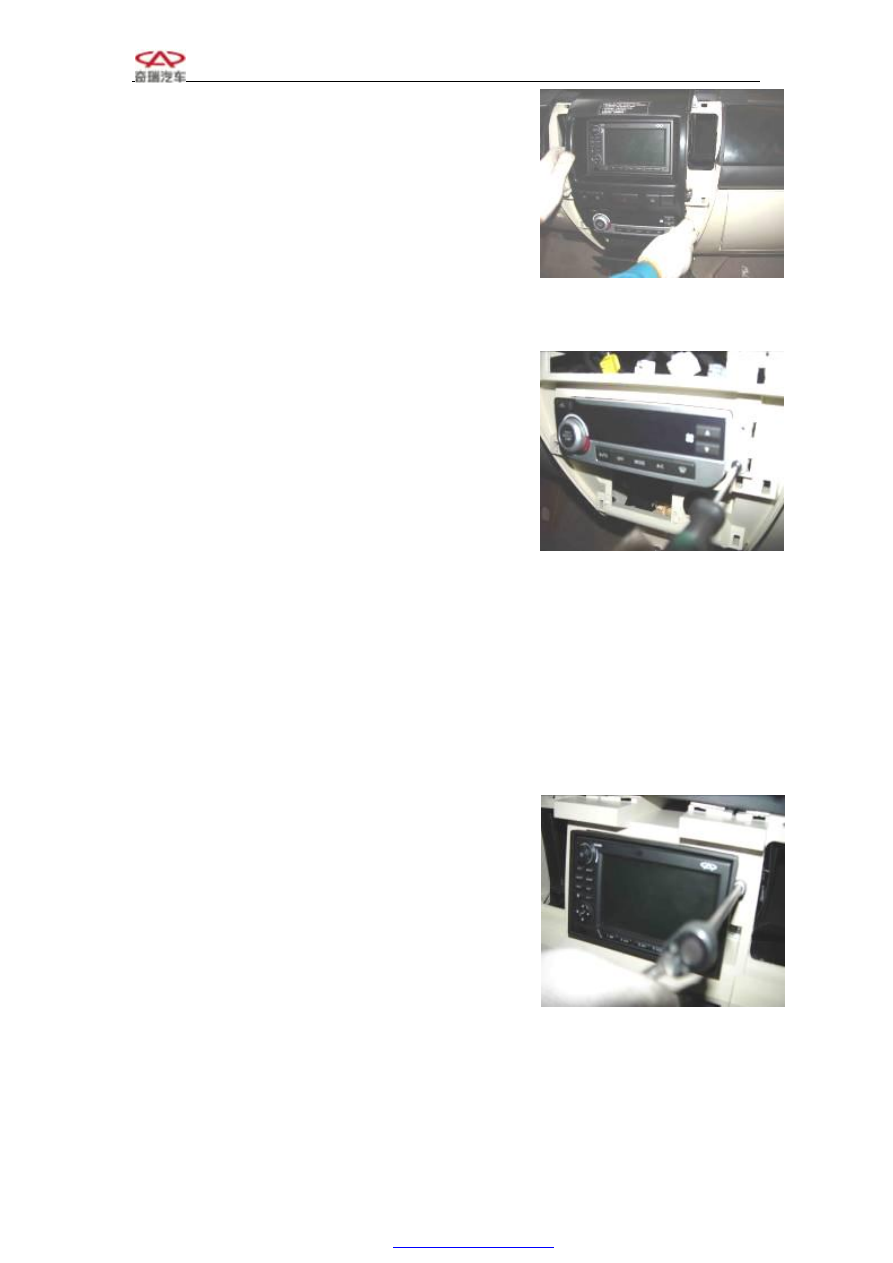

2.1.4    Take off central control panel.









2.2    Assembly steps：

The installing steps are reverse to those for removal.



3    Disassembly/assembly of AC control panel

3.1    Disassembly steps

3.1.1    Disassemble central control panel
（Refer to disassembly steps of central control panel）



3.1.2    Unscrew 4 AC control panel fixing screws by

cross head screwdriver and take off rear plug, take off

AC control panel.

Installation torque: 1.5±0.5 Nm

3.2    Assembly steps

The installing steps are reverse to those for removal.



4    Disassembly/assembly of audio

4.1    Disassembly steps

4.1.1    Disassemble central control panel

(Refer to disassembly steps for central control panel)





4.1.2    Disassemble 4 audio fixing bolts by No.10 socket

spanner. Unplug rear plug and antenna, take off audio control

panel.

Installation torque: 9±3 Nm



4.2    Assembly steps

The installing steps are reverse to those for removal.
