10.1.2    Disassemble  front  ceiling  light  (Refer  to

disassembly/assembly of front ceiling light)



10.1.3    Disassemble  rear  ceiling  light.  (Refer  to

disassembly/assembly of rear ceiling light)

10.1.4    Disassemble  all  the  roof  handles.  (Refer  to

disassembly/assembly of roof handle)



10.1.5    Disassemble  A/B/C/D  pillar  protecting  board.

(Refer  to  disassembly/assembly  of  A/B/C/D  pillar

protecting board)



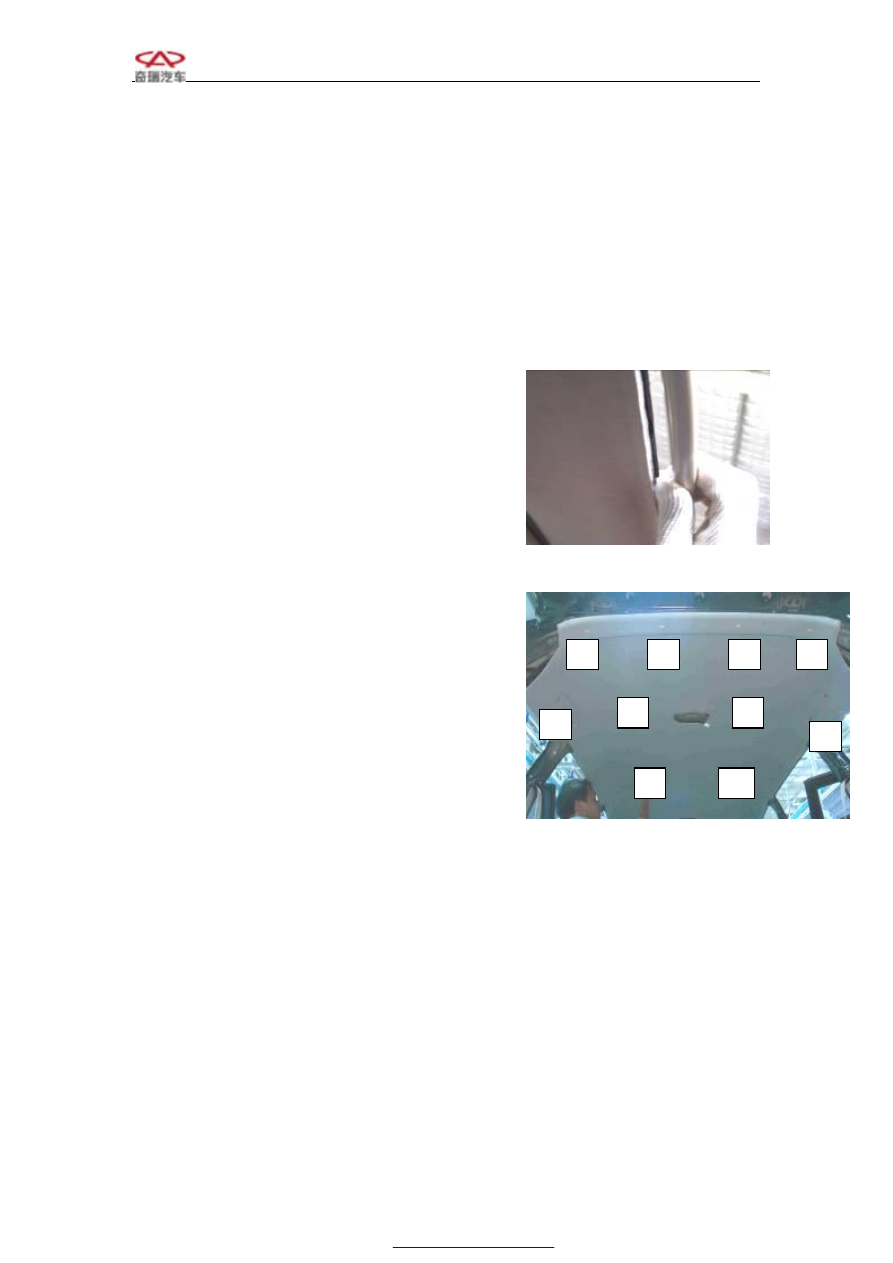

10.1.6    Take away scuttle trimming rubber strip by hand.

















10.1.7    Disassemble roof clips (totally10 pieces) by

flat head screwdriver, and take off roof.













10.2    Assembly steps

The installing steps are reverse to those for removal.























3

1

2

4

5

6

7

8

9

10



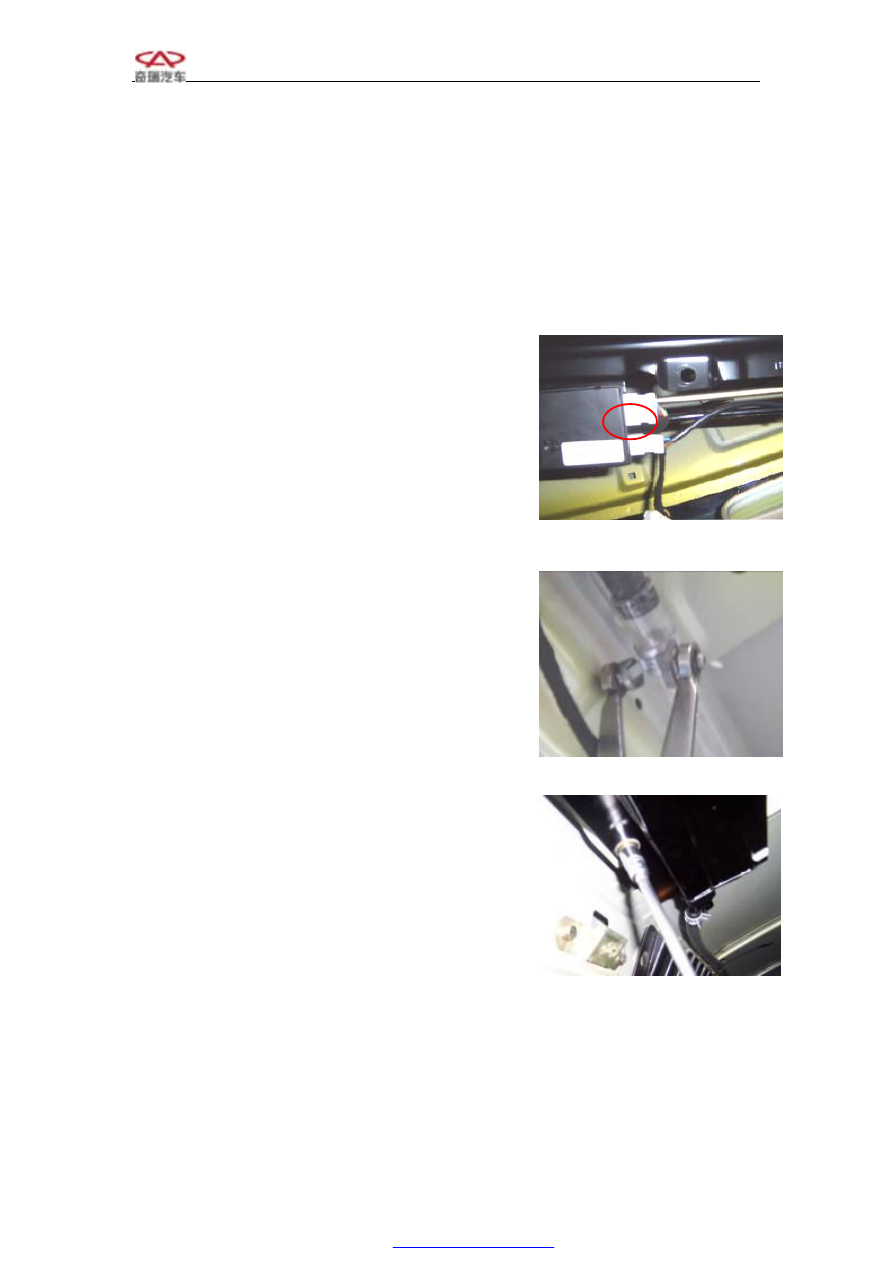

II.    Disassembly of Scuttle Assembly

1    Preparation

Tool: No.10, No.13 and No. 17 socket spanner, clamp pliers

2    Disassembly steps

2.1    Disassemble roof（see disassembly of roof）.

2.2    Take off scuttle cable inserting.

















2.3    Disassemble  scuttle  water  exhaust  pipe  by  clamp

pliers(totally 4 pieces)















2.4    Loose scuttle fixing bolts. (totally 10 pieces)

Installation torque is 9±1Nm













2.5    Take off scuttle assembly.



3    Assembly steps

The installing steps are reverse to those for removal.

III.    Decomposing of Scuttle Assembly

1    Preparation

Tool: Torx5，Torx10，Torx20，cross head screwdriver and flat head screwdriver.

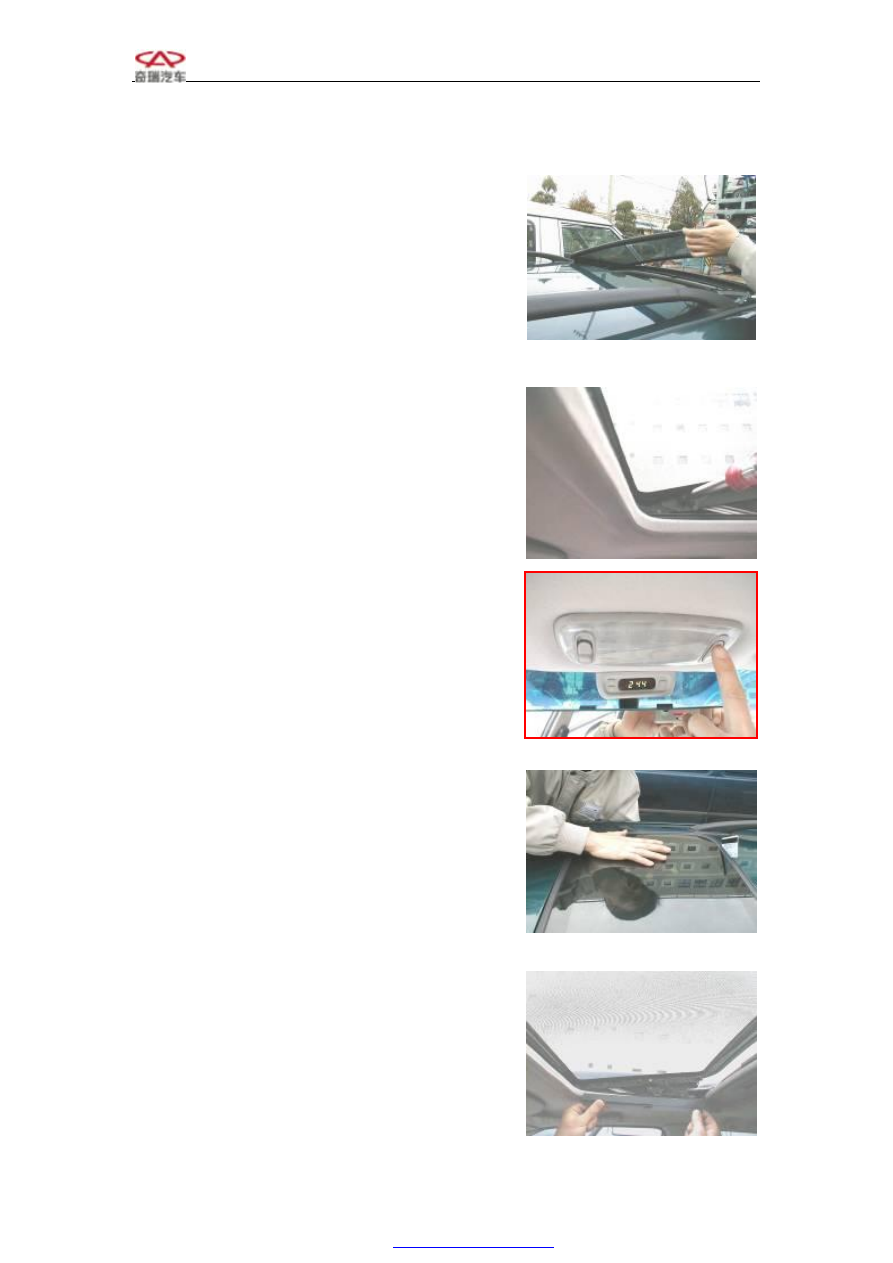

2    Disassembly/assembly of scuttle glass

2.1    Disassembly steps

2.1.1    Operate the scuttle to completely open status.















2.1.2    Take away scuttle trimming strip by pushing

it backwards by hand.















2.1.3    Unscrew  the  scuttle  fixing  bolts  by  cross  head

screwdriver (loose two middle screws first and then loose

the other four)











2.1.4    Take off the scuttle glass by hand from the car top.

















2.2    Assembly steps

2.2.1    Operate  the  scuttle  switch  to  move  the  sliding

mechanism without glass to complete opening position, put

glass into middle of sliding mechanism support bar.

(Note: the side with mark should be on the back)











2.2.2    Fasten  scuttle  glass  six  fixing  bolts  by  cross  head

screwdriver;  first  slightly  fasten  and  then  pull  the  glass

forward slightly and then fasten them one by one.









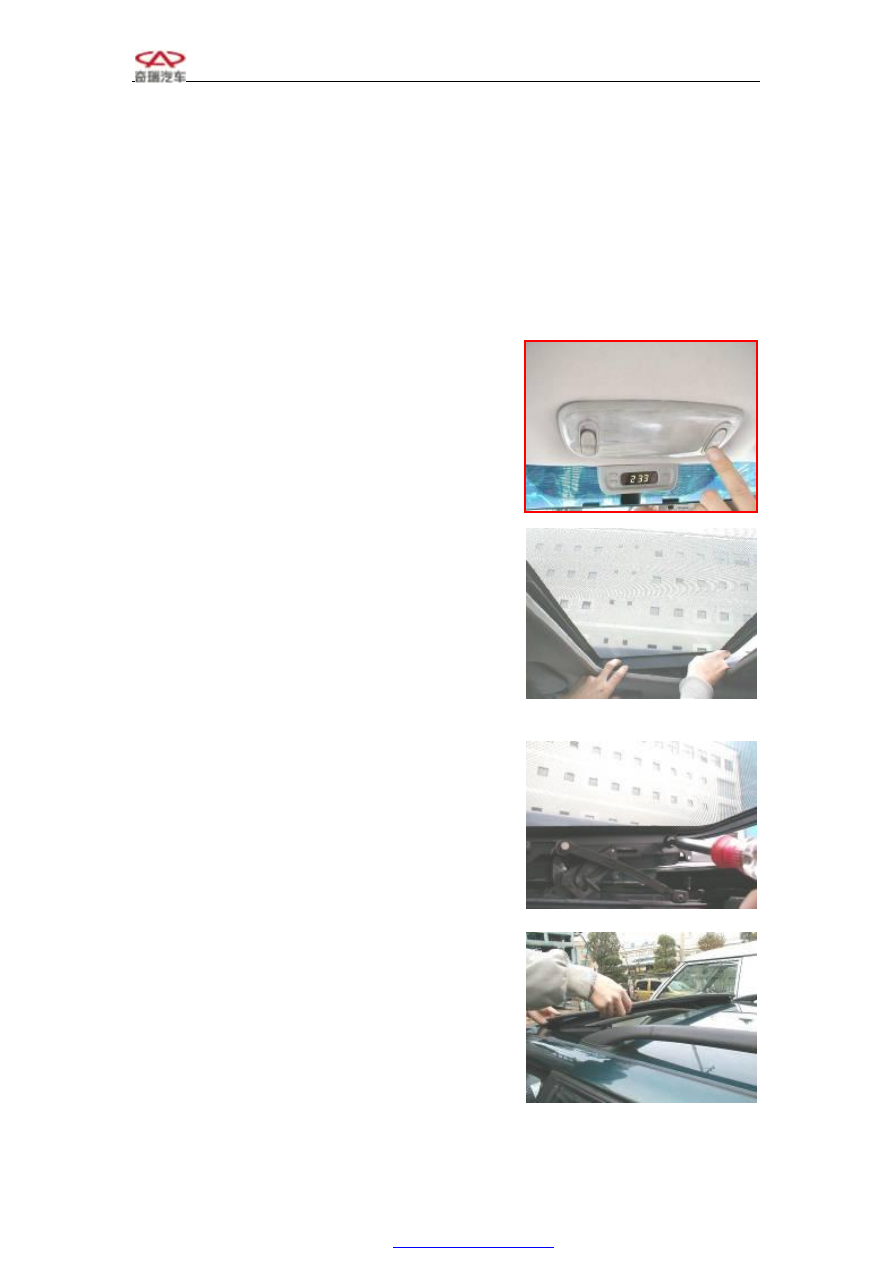

2.2.3    Operate the scuttle switch to move the scuttle to its

complete close status.















2.2.4    Begin to adjust and fasten these middle two fixing

nuts at the same time to drug the glass by hand. Fasten the

other  four  screws  at  the  same  time  of  move  the  glass  to

correct height.

Torque:







2.2.5    Check the switch program of the scuttle if is correct.

Remarks:  after  the  installation  check  the  glass  height/

starting noise and collision phenomenon.



2.2.6    Assemble trim strip after the first time adjustment.

2.2.6.1    Operate the scuttle to completely open status.



2.2.6.2    Block the scuttle trim strip to sliding mechanism

bracket bar by hand.
