5.3    Loose two fog lamp fixing nuts by No. 7 sleeve.















5.4    Take out fog light assembly.

6    Installation  and  adjustment  of
headlamp

6.1    Assembly steps of headlamp

The installing steps  of  headlamp are reverse

to those for removal.

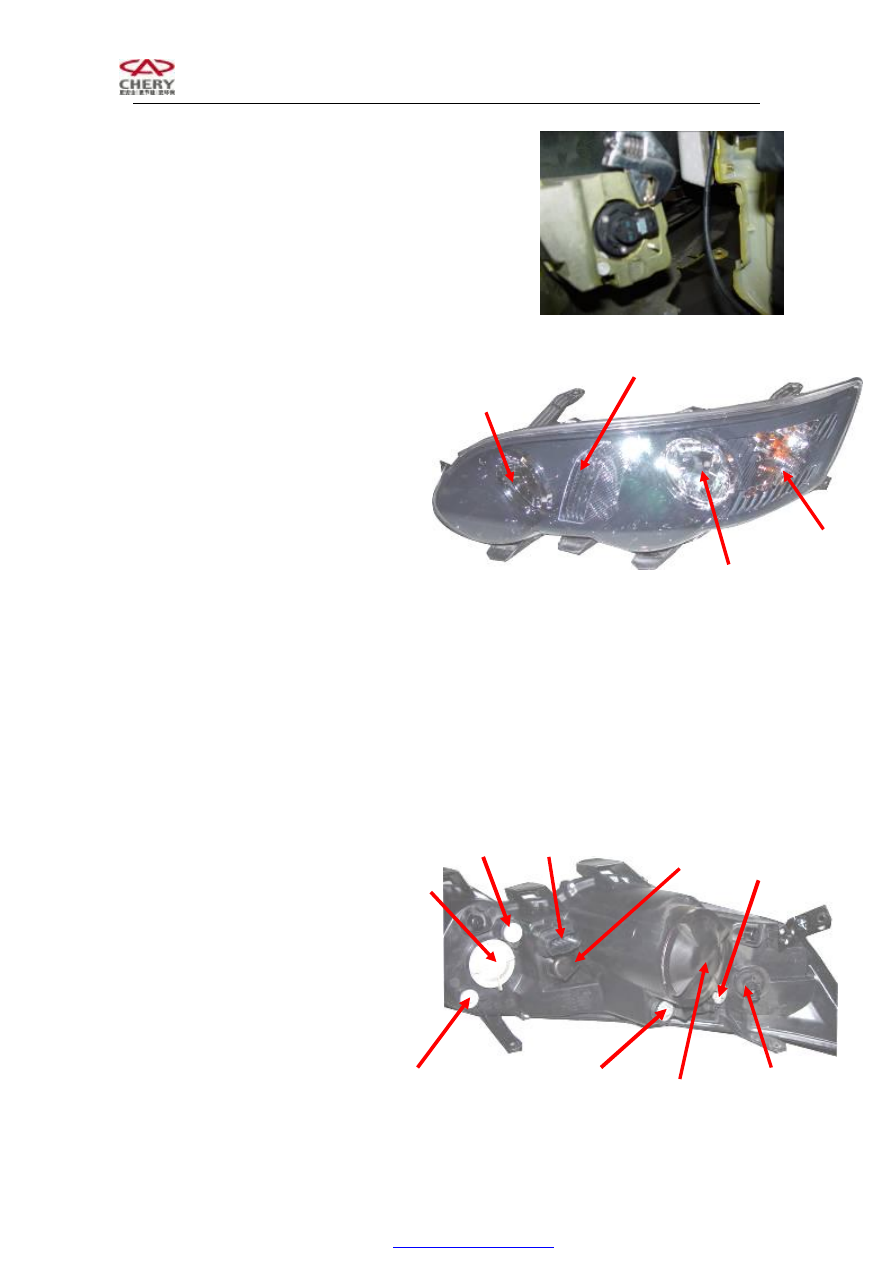

6.2，Introduction of headlamp function

6.2.1，Front view

See right figure:

1

Low beam light

2

Position light

3

High beam

4

Turn light





6.2.2    Back view

See right figure:

1

Low beam light holder

2

Plug  for  low,  high  and  position

light

3

Position light holder

4

High beam light holder

5

Turn light holder and plug

6

Low beam up/down adjusting nut

7

Low beam left/right adjusting nut

8

High beam up/down adjusting nut

9

High beam left/right adjusting nut

1

2

3

4

1

2

3

4

5

6

7

8

9



6.3    Adjustment for headlamp beam

6.3.1    Headlamp  uses  half  closed  light  combination  type.  So  it  is  easy  to  be  maintained;  it  is

halogen light with less mechanism and high luminous intensity, which will prolong bulb life.

6.3.2    The  correctness  of  headlamp  adjustment  will  influence  the  driving  safety.  So  it  needs

special device to adjust the beam. Pay attention to law regulations and verify the following items

before adjustment:

a.

Tire pressure should be correct;

b.

Car  is  unload  (except  for  spare  tire  and  equipped  tools,  and  include  driver  weigh  for

sedan);

c.

Park the car on horizontal road or place;

d.

The lens surface of headlamp should be clean;

e.

Check the power supplies if is working correctly, and the bulb installed correctly.

Move the adjustable mechanism on the light can adjust the beam up/down and left/right, operate it

with international standard. Adjuster for rough and fine up/down adjustment is one unit on casing

upside; adjuster for left/right on casing middle and lower side.

It  needs  take  off  headlamp  cover  to  adjust  right  headlamp.  Same  to  the  symmetrical  lay  of  left

headlamp adjustment mechanism and right headlamp.

6.3.3    Headlamp  beam  adjustment  can  be  realized  by  moving  beam  adjusting  nut  or  power

adjusting button (if it is equipped).

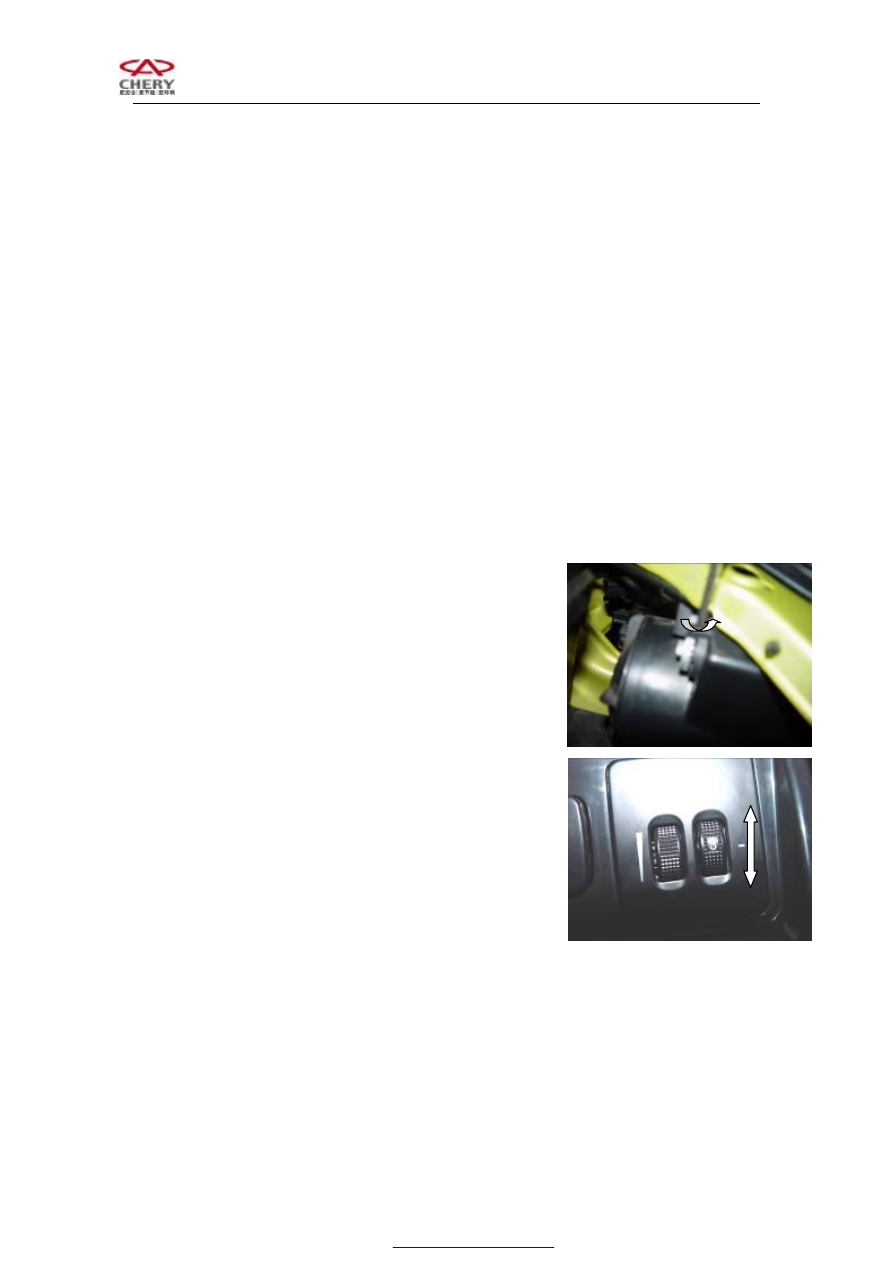

6.3.3.1    Insert cross head screwdriver to related

adjusting holes to adjust the beam.











6.3.3.2    Adjust the beam up and down by power adjusting

button on the instrument panel.







6.3.3.3    The norm central height for Chery V325 headlamp:

Low beam：717mm；High beam：755mm。

6.3.3.4    Adjust  the  headlamp  beam  according  to  international

standards:

During check headlamp low beam lighting position, irradiate the  headlamp to the screen 10m  far

away  from  headlamp,  for  low  beam  of  passenger  car,  angle  of  cut-off  line  or  height  of  midpoint

height should be 0.7H～0.9H  （H is the midpoint height of headlamp, the same of below）, other

motor vehicles(except for tractor) should be 0.6H～0.8H. Deviation to left of horizontal direction

position  headlamp  low beam  of  motor  vehicle (except  for the vehicle with  one  front  headlamp)is

not allowed to exceed 170mm，not exceed 350 mm to right.（From national standard）

6.3.3.5    Please input  the standard  data got  from above into  headlamp beam adjusting  device for

future usage.

Chapter Six    Disassembly/Assembly of Roof and Scuttle

I.    Disassembly/Assembly of Roof

1    Preparation

Tool: No. 7, No. 8, No. 13 and No. 17 socket spanner, cross

head screwdriver and flat head screwdriver.

2    Note

2.1    Use  correct  force  during  operation  to  prevent  damage

the parts and it is not allowed to operate with too big force.



2.2    Protect  the  part  surface  from  scratching  during  the

disassembly/assembly of inner trim.

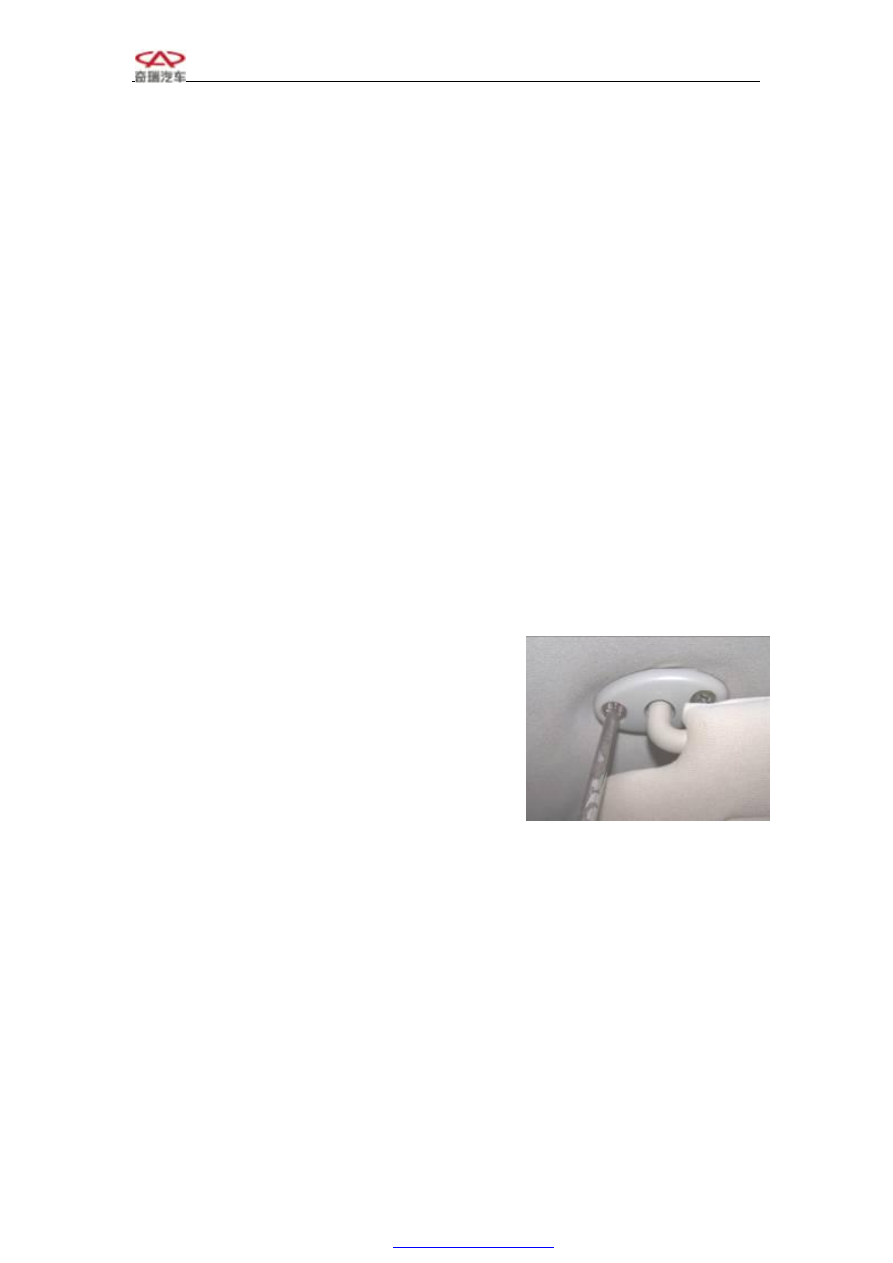

3    Disassembly/assembly of sunvisor

3.1    Disassembly steps

3.1.1    Loose  left  front  sunvisor  two  fixing  screws  by

cross head screwdriver and the torque is 3±1Nm













3.1.2    Pull out left front sunvisor cable plug.



3.1.3    Take away left front sunvisor.

3.2    Assembly steps

The installing steps are reverse to those for removal.



3.3    Disassembly/assembly  of  right  front  sun  visor,  please

refer to that of left front sunvisor.

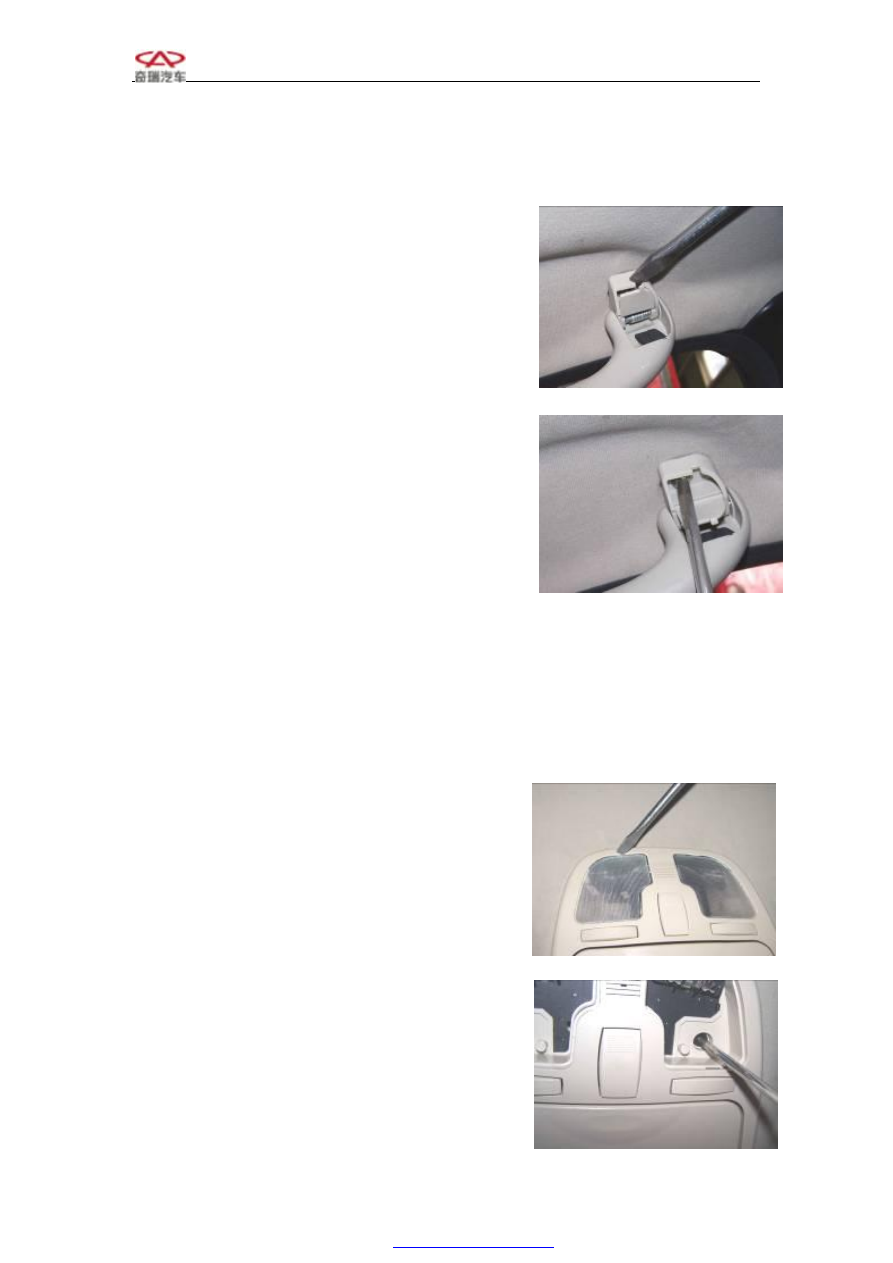

4    Disassembly/assembly of ceiling handle

4.1    Disassembly steps

4.1.1    Prize handle fixing screw cover by flat head

screwdriver.













4.1.2    Disassemble fixing screw by cross head screwdriver.

Torque is 9±3Nm







4.1.3，Take off the handle.

4.2    Assembly steps

The installing steps are reverse to those for removal.



4.3    Disassemble/assemble  other  handles  refer  to  right  front

handle.

5    Disassembly/assembly of front ceiling light

5.1    Disassembly steps

5.1.1    Prize front ceiling light cover by flat head

screwdriver.

Note: do not scratch part surface.











5.1.2    Loose front ceiling light fixing bolt.

Torque is 1.5±0.5Nm
