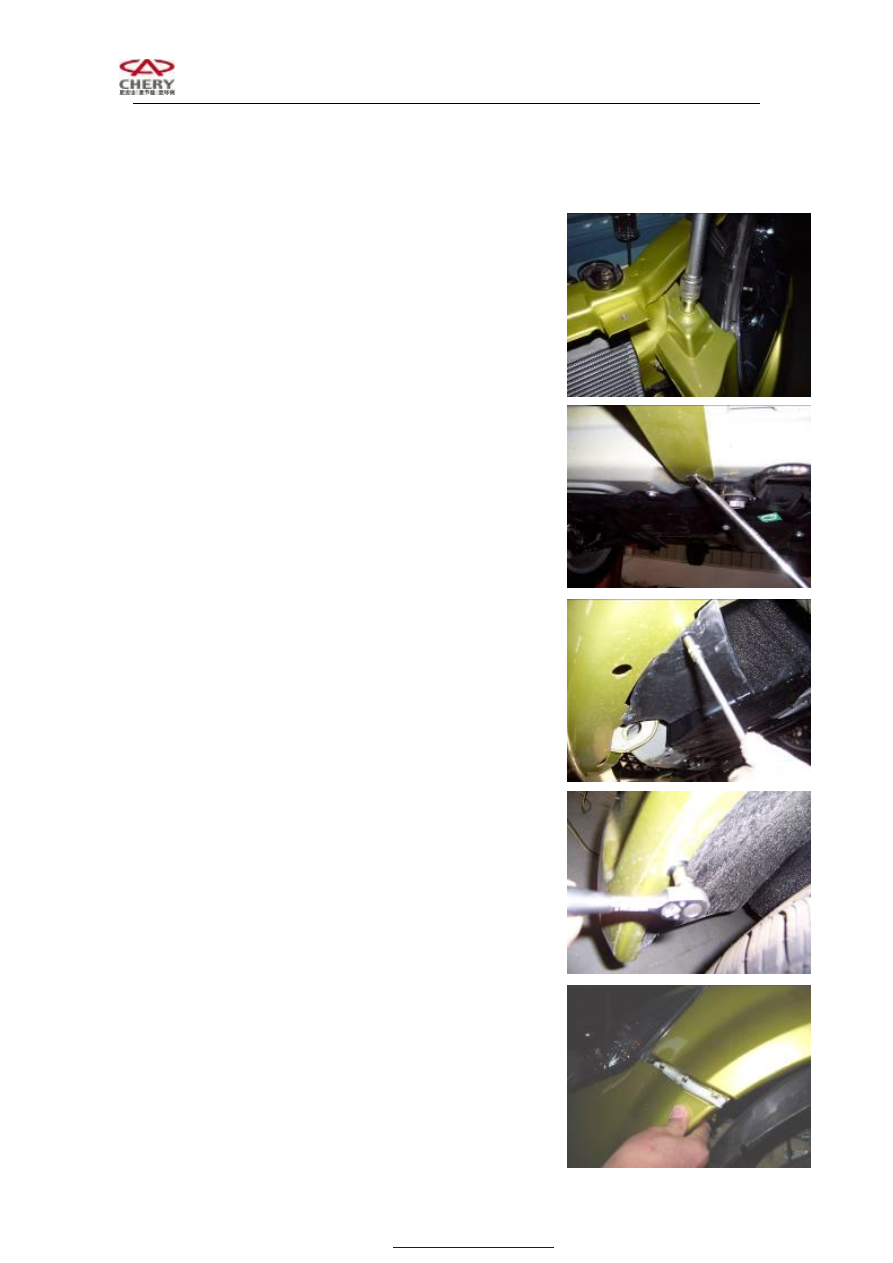

4.1    Unscrew four fixing bolts for grille web cover water tank cross

beam by No. 10 sleeve.（See right figure）





4.2    Loose  fixing  bolts  of  bumper  on  water  tank  cross  beam  by

No. 10 sleeve.

Torque is 11N·m













4.3    Unscrew bumper two  fixing screws at lower cross  beam by

flat head screwdriver.













4.4    Unscrew  mudguard  two  fixing bolts  under bumper  by No.7

sleeve.

Installation torque is 2±0.5 Nm











4.5    Unscrew  mudguard  fixing bolt beside the bumper  by No.  7

sleeve.

Installation torque is 2±0.5N.m













4.6    Pull out bumper by hand from fender fixing base.









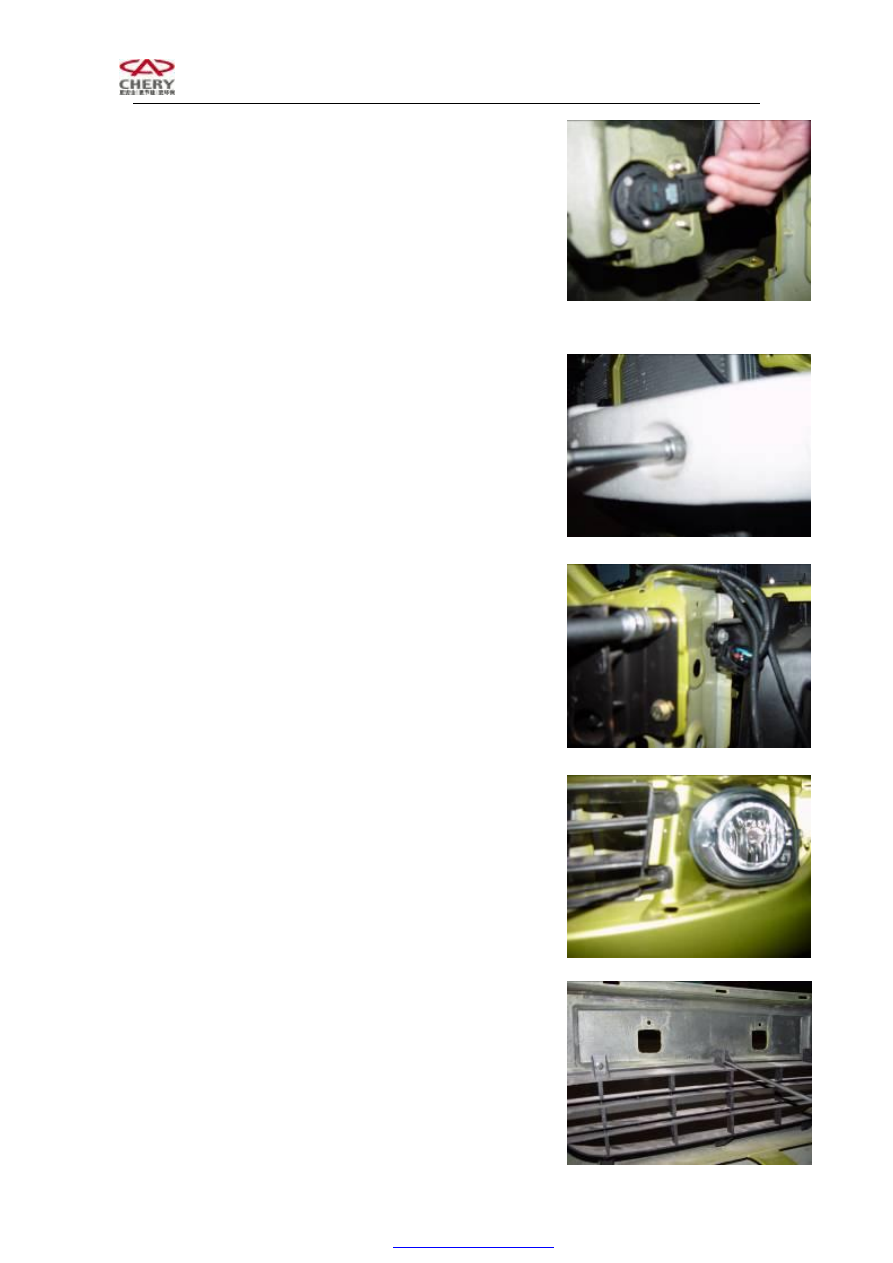

4.7    Pull  out  fog  lamp  plug  by  hand,  and  take  out  bumper

assembly.

















4.8    Unscrew  two  bolts  which  fix  shock  absorber  foam  onto

bumper reinforcement member by No. 13 sleeve.

Torque is 3N·m













4.9    Unscrew  three  front  bumper  reinforcement  member  fixing

bolts and one fixing nut by No. 13 sleeve.

Torque is 25±3N.m













4.10    Unscrew  bumper  both  sides  air  intake  grille  fixing  screws

by cross head screwdriver.













4.11    Unscrew six bumper  middle air intake  grille fixing screws

by cross head screwdriver.

5    Assembly and maintenance

5.1    The installing steps are reverse to those for removal.





II.    Disassembly/assembly and maintenance of rear bumper

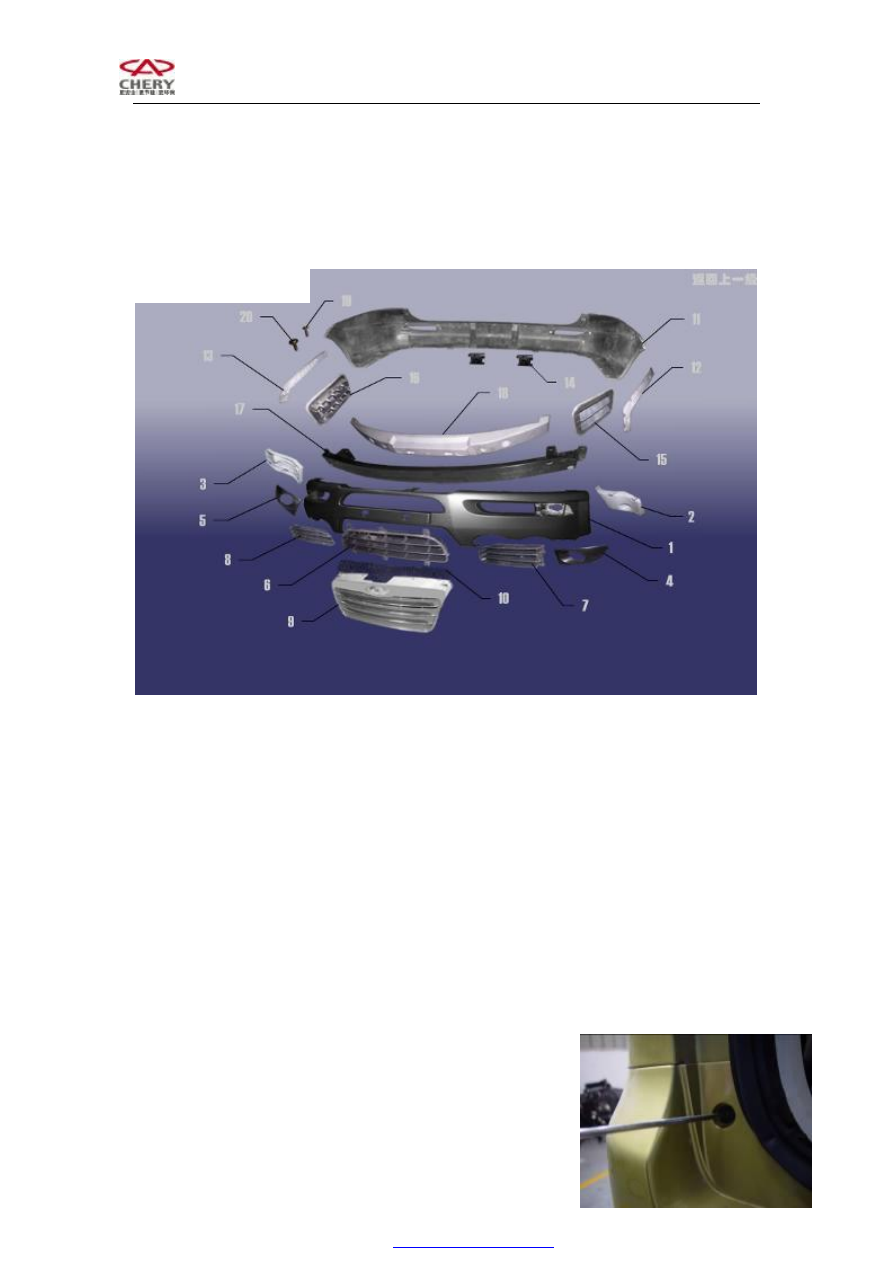

1    System diagram



2    Preparation

Tool: cross head screwdriver, flat head screwdriver, No. 7 sleeve.

3    Note

3.1    To prevent accident, please wear labor protection appliance.

3.2    To prevent scratch the bumper surface paint.

3.3    Carry  out  the  disassembly  and  assembly  at  low  temperature  environment,  do  not  use  big

force, otherwise the bumper will be broken.



4    Disassembly steps

4.1    Open  luggage  compartment  lid,  unscrew  two  fixing  clips  on

rear bumper by cross head screwdriver ( e.g. left side)





Front and rear bumper



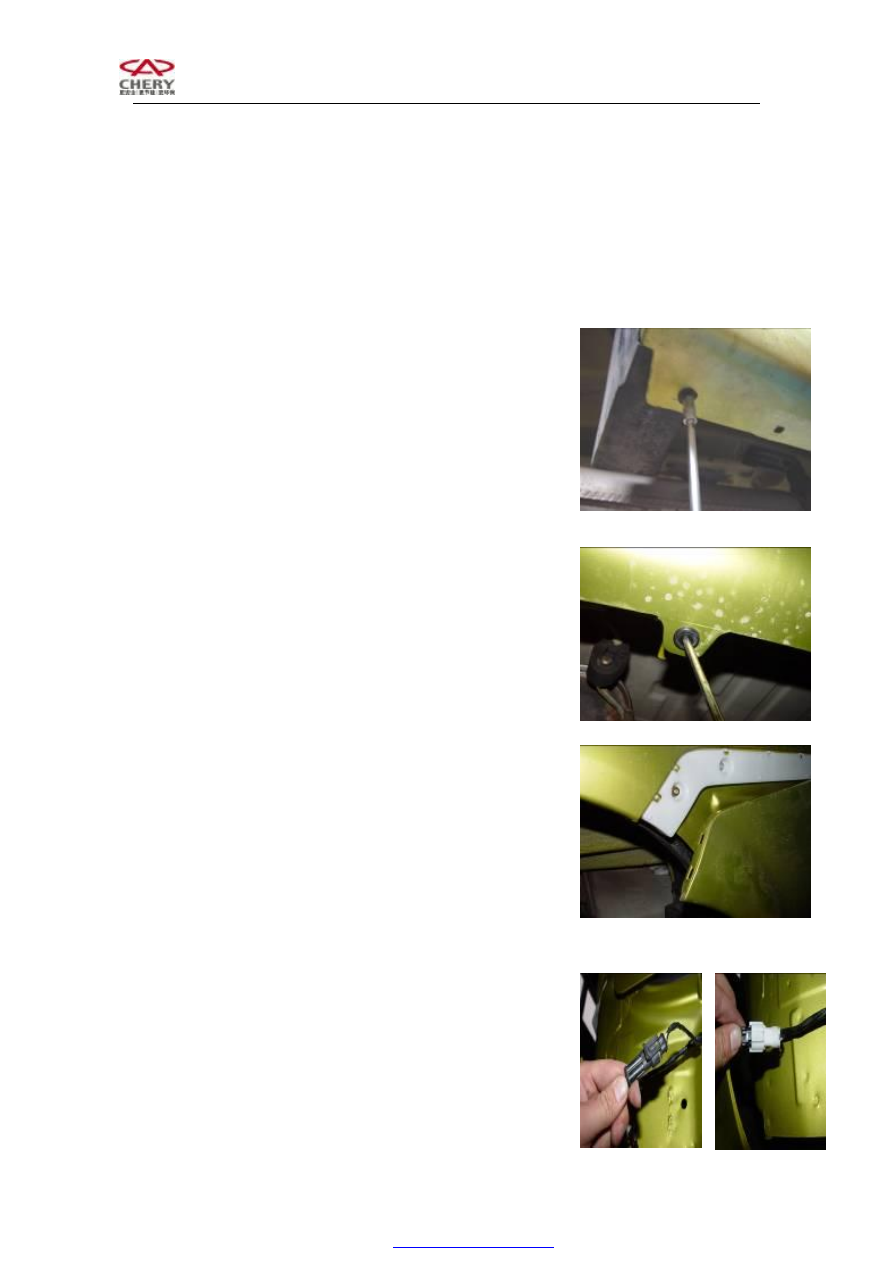

4.2    Loose  fixing  screw  and  clip  between  rear  bumper  and  rear

mudguard by No. 7 sleeve and cross head screwdriver.

Torque is 7N·m













4.3    Loose  two  lowest  fixing  screws  between  rear  mudguard  and

rear bumper by No. 7sleeve.















4.4    Loose fixing clip between rear bumper and body by cross head

screwdriver.















4.5    Prize rear bumper fixing clip on rear fender by hand.

















4.6    Take off plugs of rear fog lamp and reverse radar probe

cable. And take off rear bumper assembly.
