Chery B14. Manual - part 21



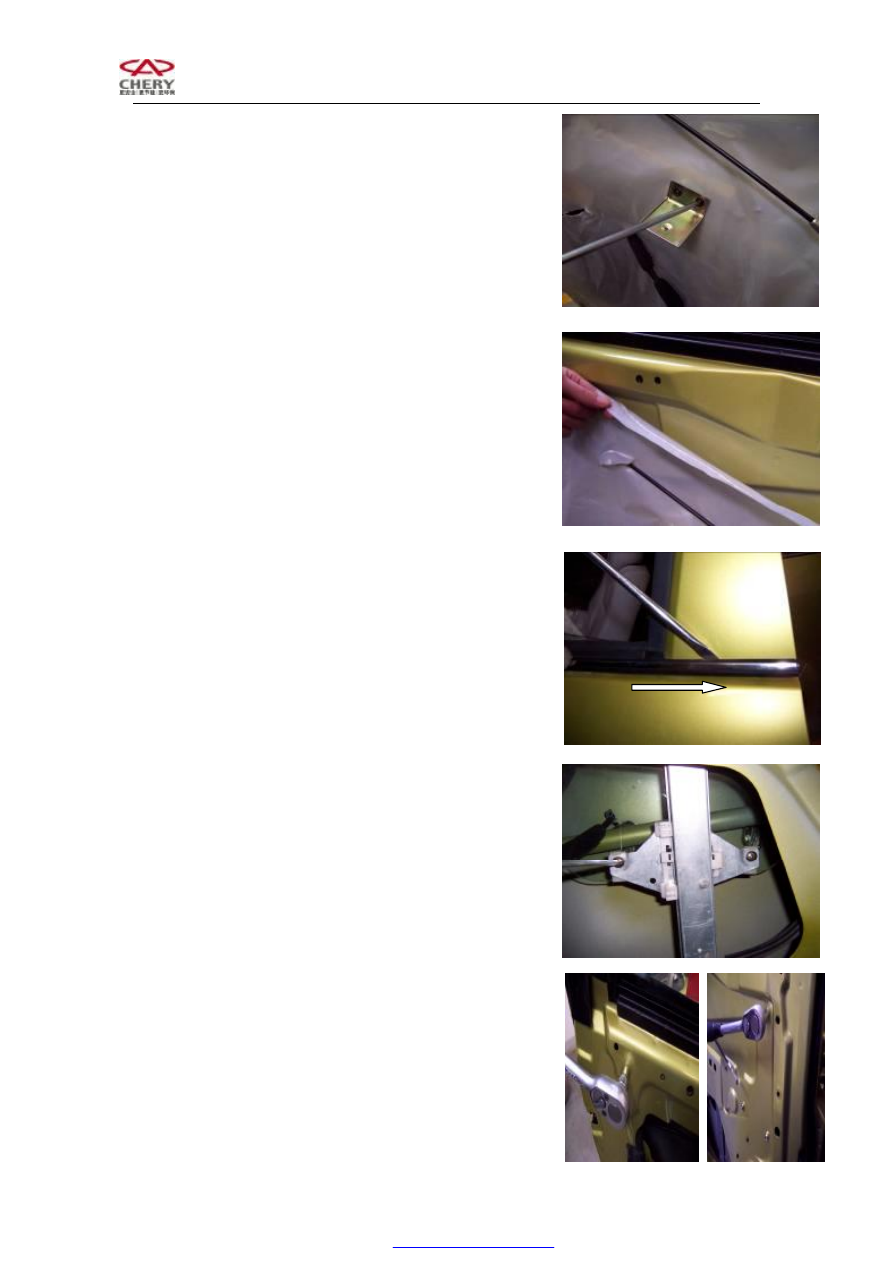

3.6    Unscrew  two  armrest  bracket  fixing  screws  by  cross  head

screwdriver.

















3.7    Take off the water proof plastic clothing by hand.

















3.8    Prize  rear  door  outside  weather  strip  fixing  clips  by  flat

head  screwdriver  and  take  out  the  strip  from  one  end.  Take  out

inside    weather strip. Pay attention to that outside strip has metal

slot,  and  it  will  deform  the  metal  slot  if  pull  out  the  strip  from

perpendicular direction.









3.9    Make the glass to its lowest position and loose two glass

fixing screws by cross head screwdriver.

Torque is 5±0.5 N·m













3.10    Loose  front  and  rear  glass  guide  fixing  bolts  by  No.  10

sleeve

and take out of the glass guide. Take out glass assembly by hand.

Pay

attention  that  stand  outside  of  car  door  and  take  the  narrow  side

first

and then the wide side.

Torque: Upside is 2±0.5 N·m

                Lower side is 9±1 N·m







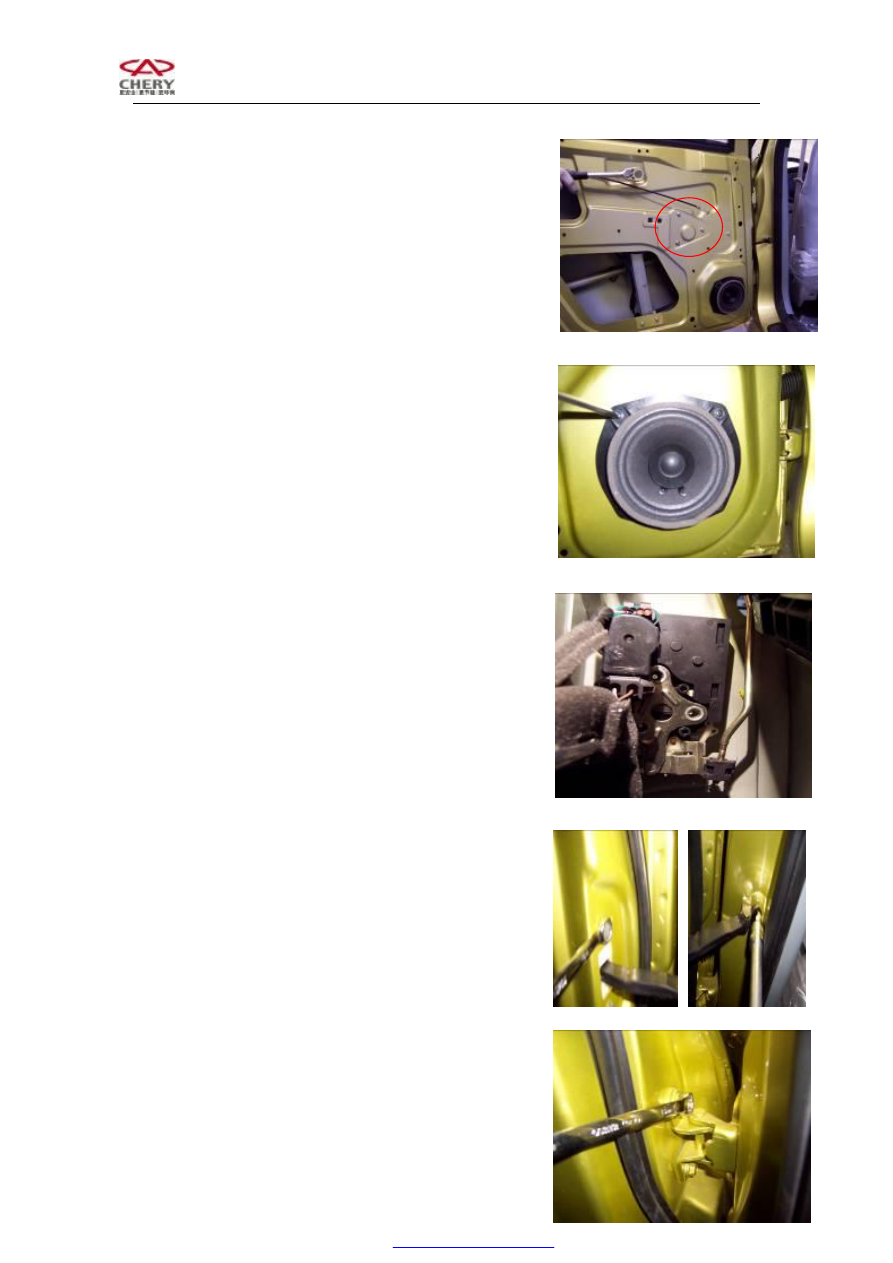

3.11    Loose  the  fixing  bolts  to  fix  the  window  regulator  motor

and guide, and take out the window regulator assembly.

Torque is 7±1 N.m















3.12    Unscrew  four  sound  box  fixing  screws  by  cross  head

screwdriver, and take out sound box assembly.

Installation torque is 1.5±0.5N.m















3.13    Disassemble  rear  door  lock  assembly  according  to  the

order to disassemble front door lock. (Disassembly of rear door

lock)















3.14    Unscrew rear door stopper fixing bolts by No. 13 sleeve

and

spanner. (Disassembly of stopper and hinge)













3.15    Loose  hinge  fixing  bolts  by  No.  13  spanner  and

disassemble rear door assembly. Torque is 36±4 N.m







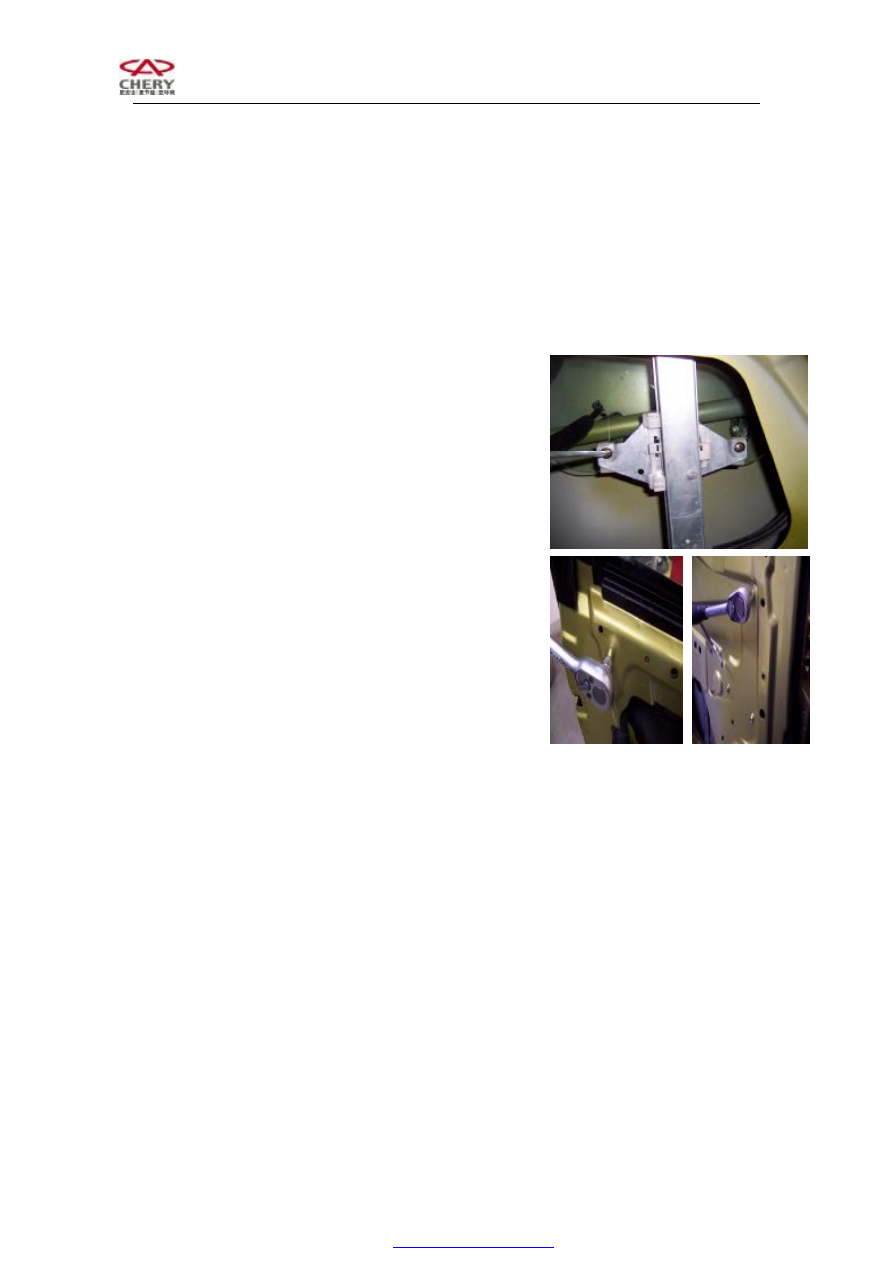

4    Assembly and adjustment steps

4.1    Assembly of rear door glass

4.1.1    Assemble window regulator slot.

4.1.2    Assemble window regulator assembly onto the door.

4.1.3    Put the  narrow side of the glass into  door from  outside of the door and then  put the wide

side into the door.









4.1.4    Fix the glass onto window regulator by screw.















4.1.5    Connect glass regulator switch plug and rise the glass。

to its highest position.

4.1.6    Assembly glass guide.













4.1.7    For  other  assembly  steps,  please  refer  to  disassembly

steps.

4.1.8    Rear  door  clearance  can  not  be  adjusted  by  hinge

adjustment. If the door clearance is not correct, the only way to

correct it is to correct body

(See body size)

4.1.9    Please refer to front door assembly and  disassembly for

other adjustment.



Chapter Four Disassembly/Assemlby and Maintenance of the

Front and Rear Bumper

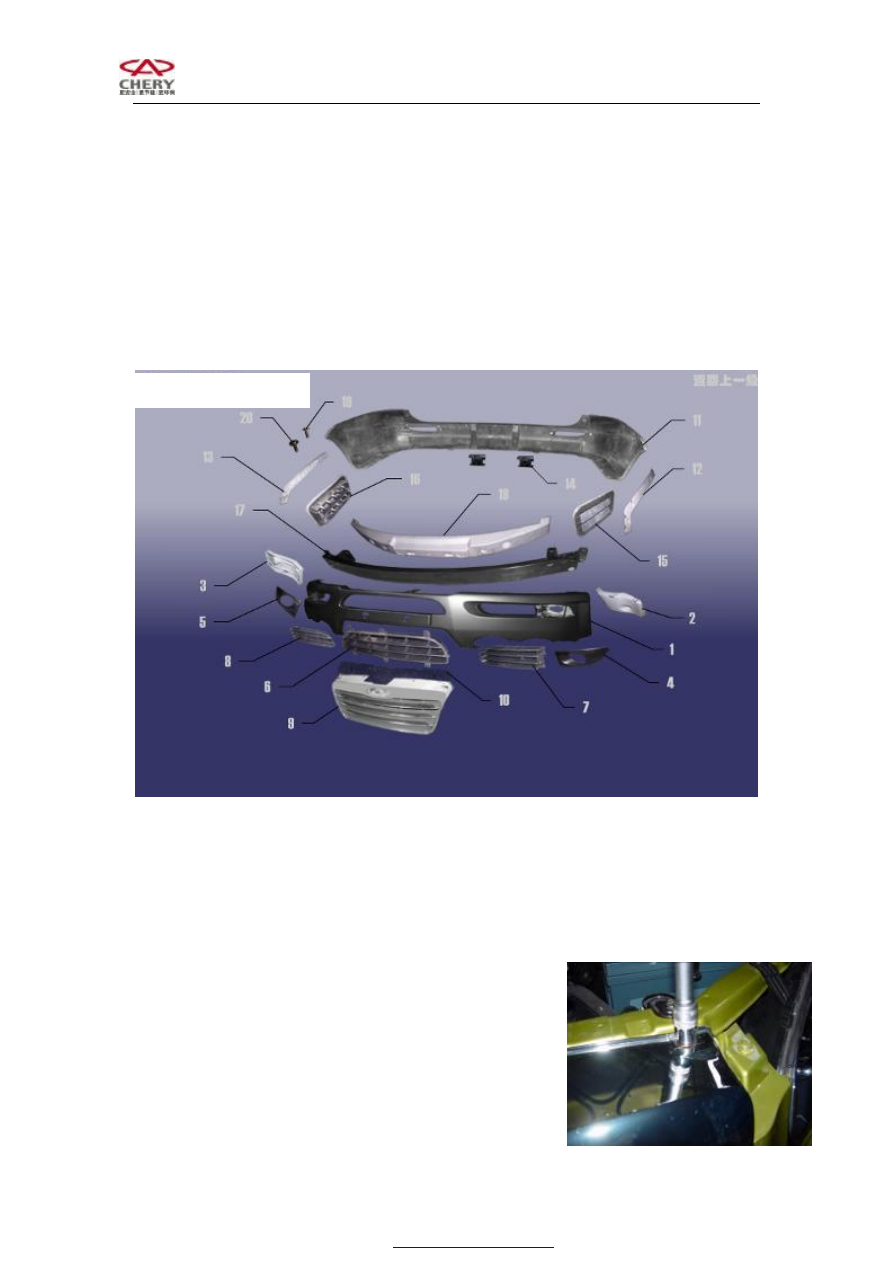

I.    Disassembly/assembly and maintenance of front bumper

1    System diagram



2    Preparation

Tool: No. 7 and No10 sleeve, cross head screwdriver and flat head screwdriver.

3    Note

3.1    To prevent accident, please wear labor protection appliance.

3.2    To prevent scratch the bumper surface paint.

3.3    Carry out the disassembly and assembly at low temperature

environment,  do  not  use  big  force,  otherwise  the  bumper  will  be

broken.

4    Disassembly steps

Front and rear bumper
