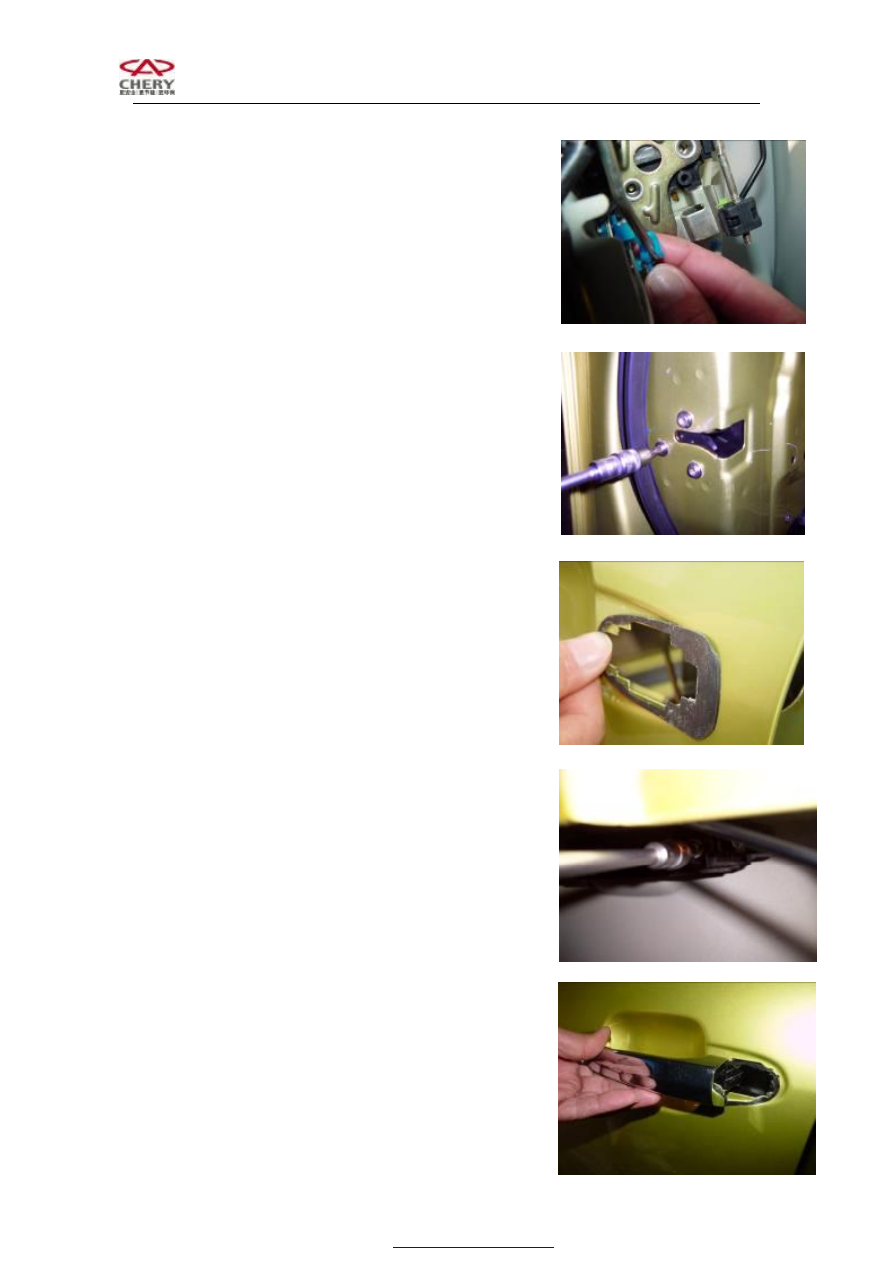

5.1.3    Fix the safety lock pull rod onto lock.

















5.1.4    Fix the lock onto door and fasten the fixing bolt, and it is

best to use thread locker.

Torque is 9±1Nm.













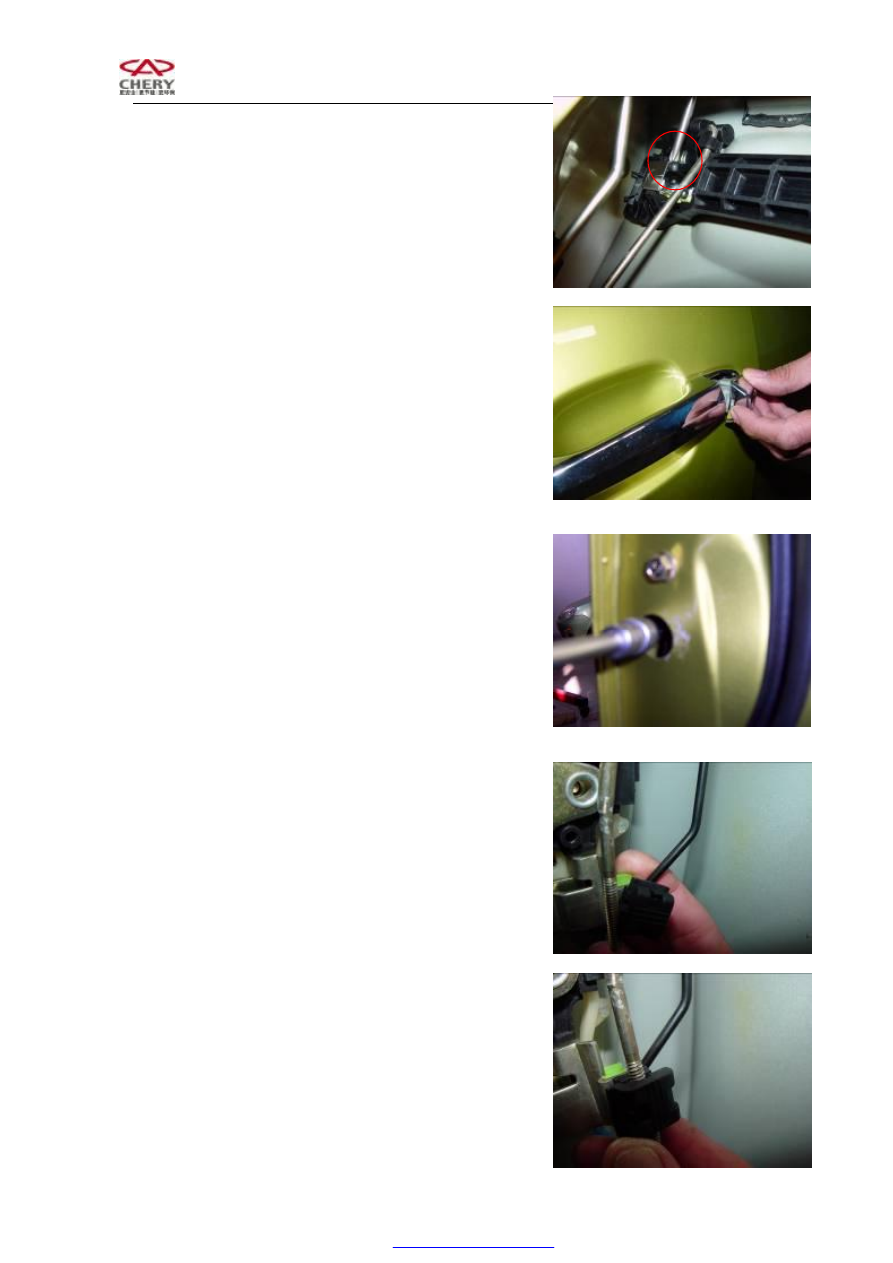

5.1.5    Assemble seal gasket to door handle and lock core.

















5.1.6    Assemble door inside handle fixing holder and fasten the

screw. Installation torque is 8±1 Nm















5.1.7    Insert rear end of handle first and then the front end.













5.1.8    Insert handle pull rod connection pin into handle.















5.1.9    Insert lock core.

















5.1.10    Fasten lock core fixing bolt.

Installation torque is 9±1 Nm

















5.1.11    Insert lock core pull rod into lock.



















5.1.12    Insert handle pull rod into lock.















5.2    Door adjustment

5.2.1    After  the  door  is  assembled,  check  the  horizontal  and

vertical clearance and closing force. If the clearance is not correct

or  the  closing  force  is  too  big,  adjust  it  immediately.  The

adjustment of door clearance see (body size)

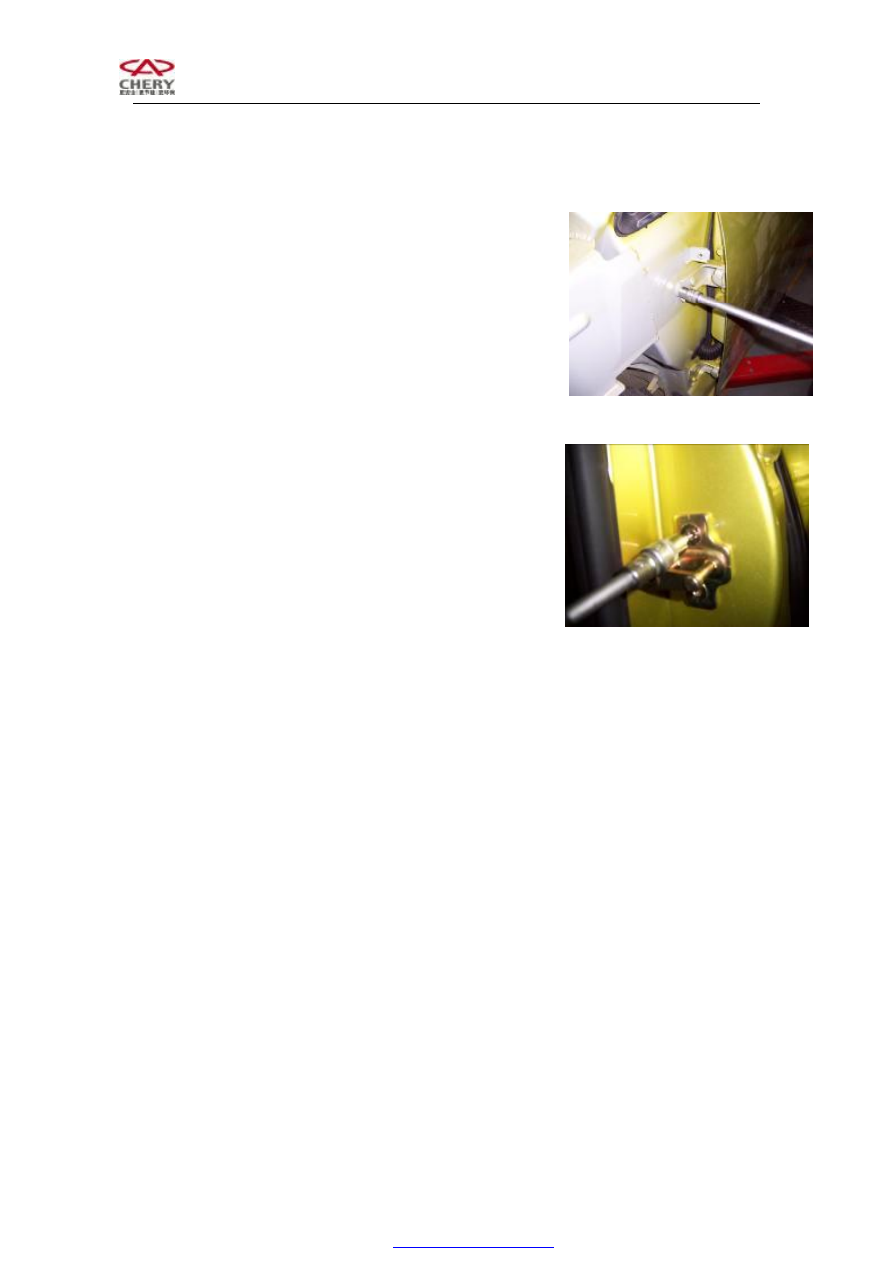

5.2.2    The  clearance  adjustment  can  be  finished  by  move  the

hinge fixing bolts on body.











5.2.3    The  door  closing  force  adjustment  can  be  finished  by

adjusting front door lock striker position.

Torque is 9±1Nm。













5.3    Adjustment of door glass regulator system.

5.3.1    Check  the  window  regulator  system  after  this  system  is

assembled.  The  time  of  the  glass  from  the  lowest  position  to  the

highest  position  should  be  around  7s.  If  the  time  is  too  long,

check the regulator in time.

5.3.2    Check window regulator motor.

5.3.3    Check  if  there  is  oil  or  dust  inside  of  glass  slot  which

cause big resistance force when the glass is rose.

Note:  Do  not  lubricate  the  glass  slot  or  glass  to  avoid  dust

absorption.

5.3.4    Check  if  there  is  deviation  of  glass  guide  position,  which

cause  the  rising  radian  is  not  consistent  to  block  the  glass.  The

position of glass guide can be adjusted by the guide fixing bolts.





















II.    Disassembly/Assembly and Maintenance of Rear Door



1    Preparation

Flat head screwdriver, cross  head screwdriver, No.7, 10, 13 sleeves

and pliers.

2    Note

2.1    To prevent accident please wear labor protection appliance.

2.2    Break  down  accumulator  to  avoid  damage  the  electrical

units.

2.3    Use  the  correct  method  to  disassemble  and  assemble  the

glass to avoid damage.

3    Disassembly steps

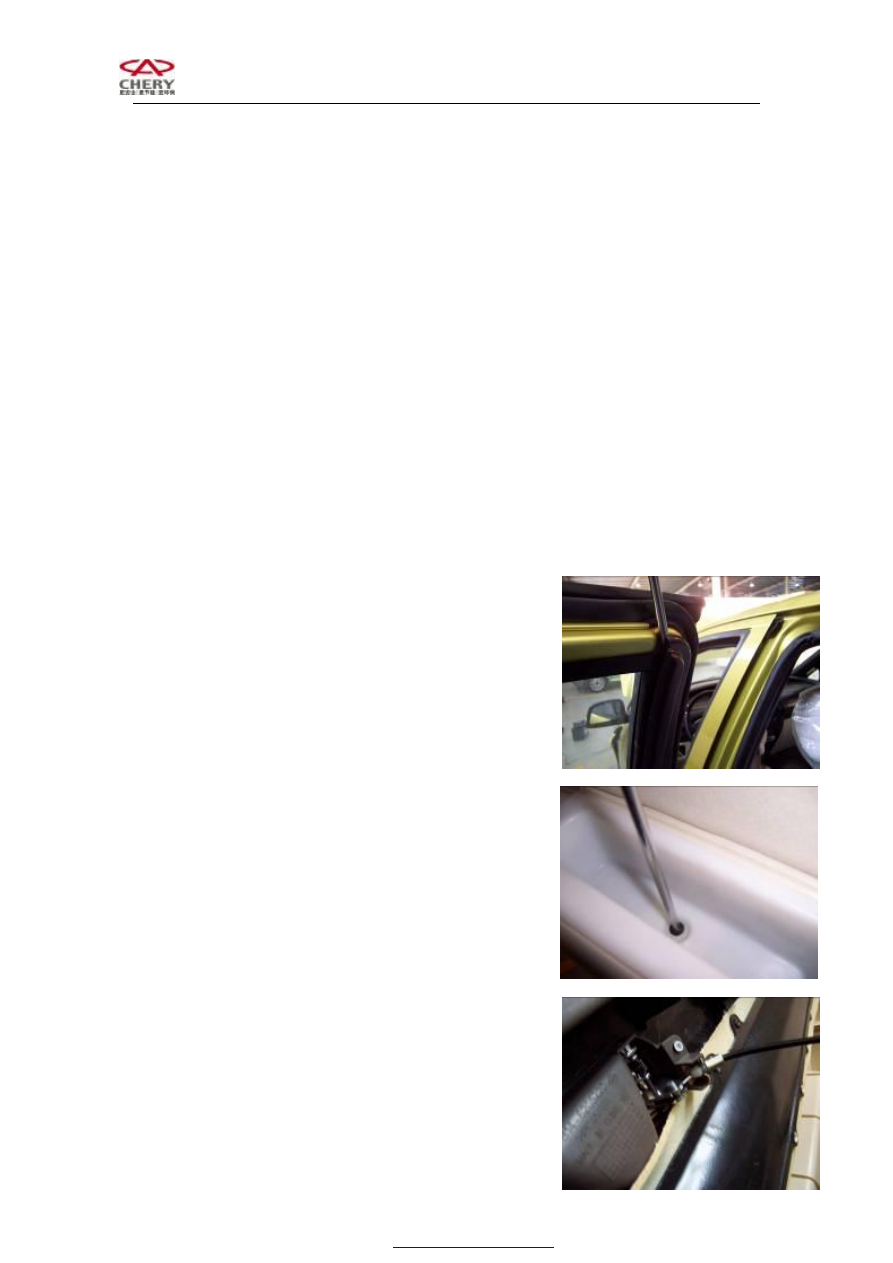

3.1    Disassemble door weather strip. The fixing clip is one type,

press  upside  of  the  strip  during  disassembly  and  push  it  to  one

direction until one corner of the clip is exposed. And push the seal

to opposite direction until another corner is exposed. Do not drug

the seal at its perpendicular direct which will damage the weather

strip.

3.2    Prize two rear door glass slot protecting boards by flat head

screwdriver.

(See front door disassembly to disassemble weather strip)





3.3    Unscrew  armrest  cover  fixing  screws  by  cross  head

screwdriver.











3.4    The fixing clip of rear door trim panel is inside hiding clip,

prize the clip around trim panel by screwdriver equably.







3.5    Take  out  he  inside  opening  cable  fixing  clips,  and  take  off

door protecting panel assembly.
