Chery B14. Manual - part 18



2    Preparation

Tool: flat head screwdriver, cross head screwdriver, No. 7, 10 and 13 sleeve and pliers.



3    Note

3.1    To prevent accident please wear labor protection appliance.

3.2    Break down accumulator to avoid damage the electrical units.

3.3    Use the correct method to disassemble and assemble the glass

to avoid damage.

4    Disassembly/assembly steps

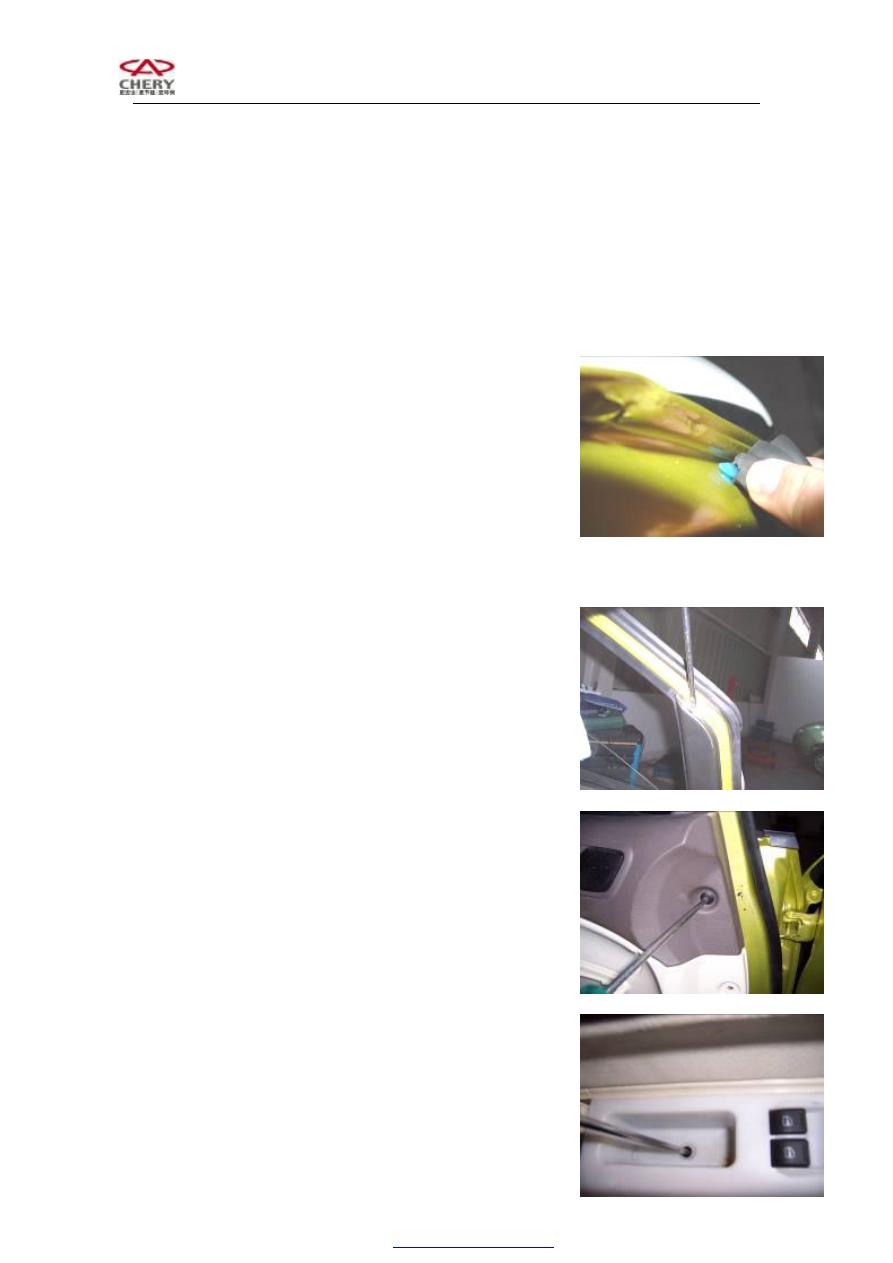

4.1    Disassemble  door  seal.  The  fixing  clip  is  one  type,  press

upside  of  the  seal  during  disassembly  and  push  it  to  one  direction

until one corner of the clip is exposed. And push the seal to opposite

direction until another corner is exposed. Do not drug the seal at its

perpendicular direct which will damage the seal.







4.2    Prize  the  plastic  trim  block  which  fix  the  outside  rearview

mirror by flat screwdriver.











4.3    Unscrew  these  two  fixing  clips  by  cross  head  screwdriver

from front door panel.

















4.4    Unscrew fixing screws  from front  door  handle  cover by cross

head screwdriver. Take off window regulator switch cable plug and

electrical rearview mirror adjuster switch plug.









4.6    Take  out  the  cable  clip  of  inside  opening  cable  handle  by

hand

















4.7    Take  off  the courtesy  light  plug at the same time  of  getting

of front door panel assembly.















4.8    Disassemble two fixing screw from front door handle

cover by cross head screwdriver.















4.9    Tear down front door water proof plastic clothing.
（See disassembly of front door protecting panel assembly）















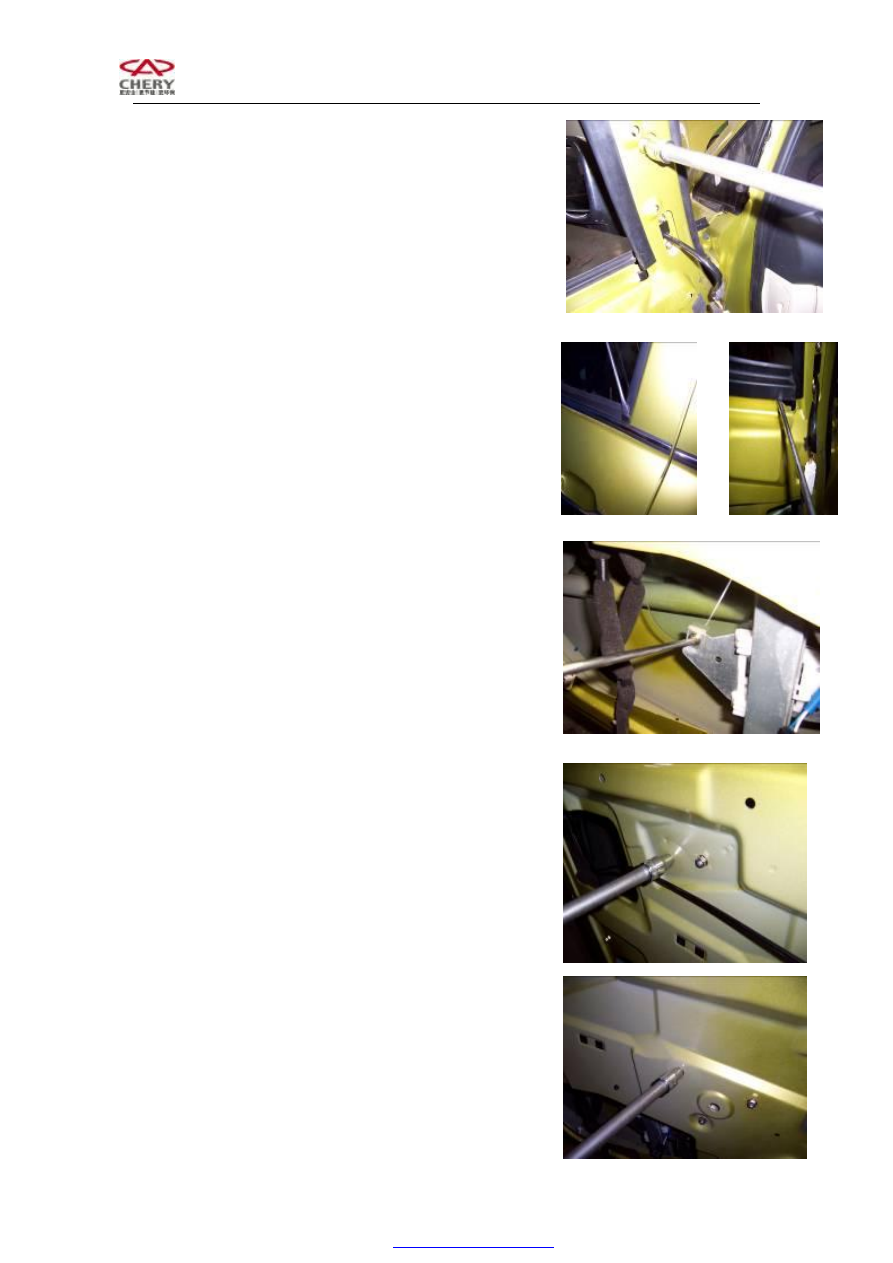

4.10    Pull  out  outside  electrical  control  rearview  mirror  cable

plug (See disassembly of outside rearview mirror)















4.11    Unscrew three fixing bolts from outside rearview mirror by

No. 10 socket.















4.12    Prize  front  door  inside  and  outside  weather  strip  by

screwdriver.（See disassembly of window regulator system）















4.13    Connect  window  regulator  switch  to  cable  again  and

decrease the glass to its lowest position.

4.14    Loose  two  fixing  screws  on  the  glass  by  cross  head

screwdriver.

And take out the glass assembly. Torque is 2.5±0.5 N.m.











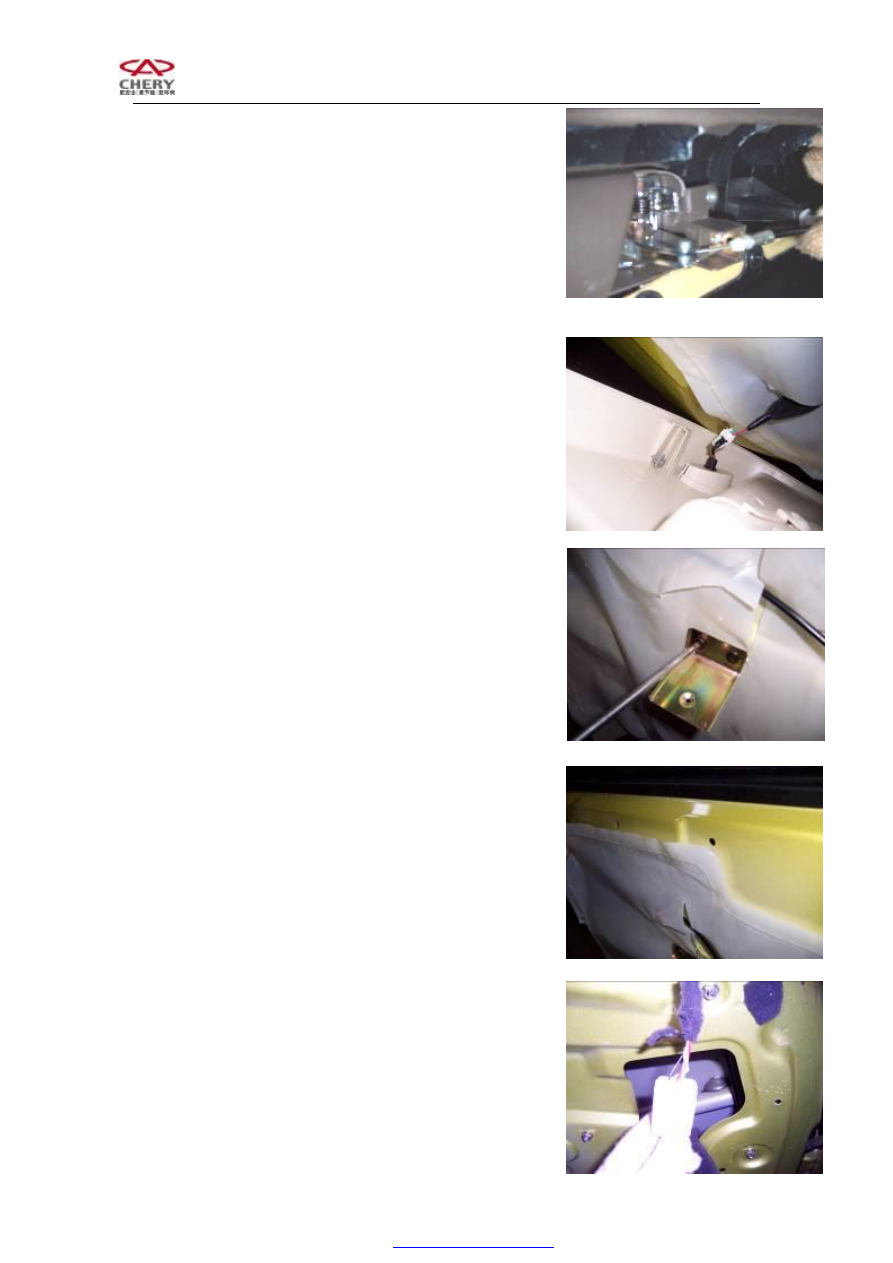

4.15    Take off up and lower fixing bolts from window regulator

by No. 10 socket. Torque is 7±1 N.m.

















4.16    Disassembly  three  fixing  bolts  from  window  regulator

motor by No.10 socket. Torque is 7±1 N·m.







4.17    Unscrew these two fixing bolts from front glass guide

by No. 10 socket and take out front glass guide.

Torque is 9±1 N·m.













4.18    Disassemble two fixing bolts from rear glass guide by

No. 10 socket. Take out rear glass guide and glass slot

assembly. Torque is 9±1 N·m.













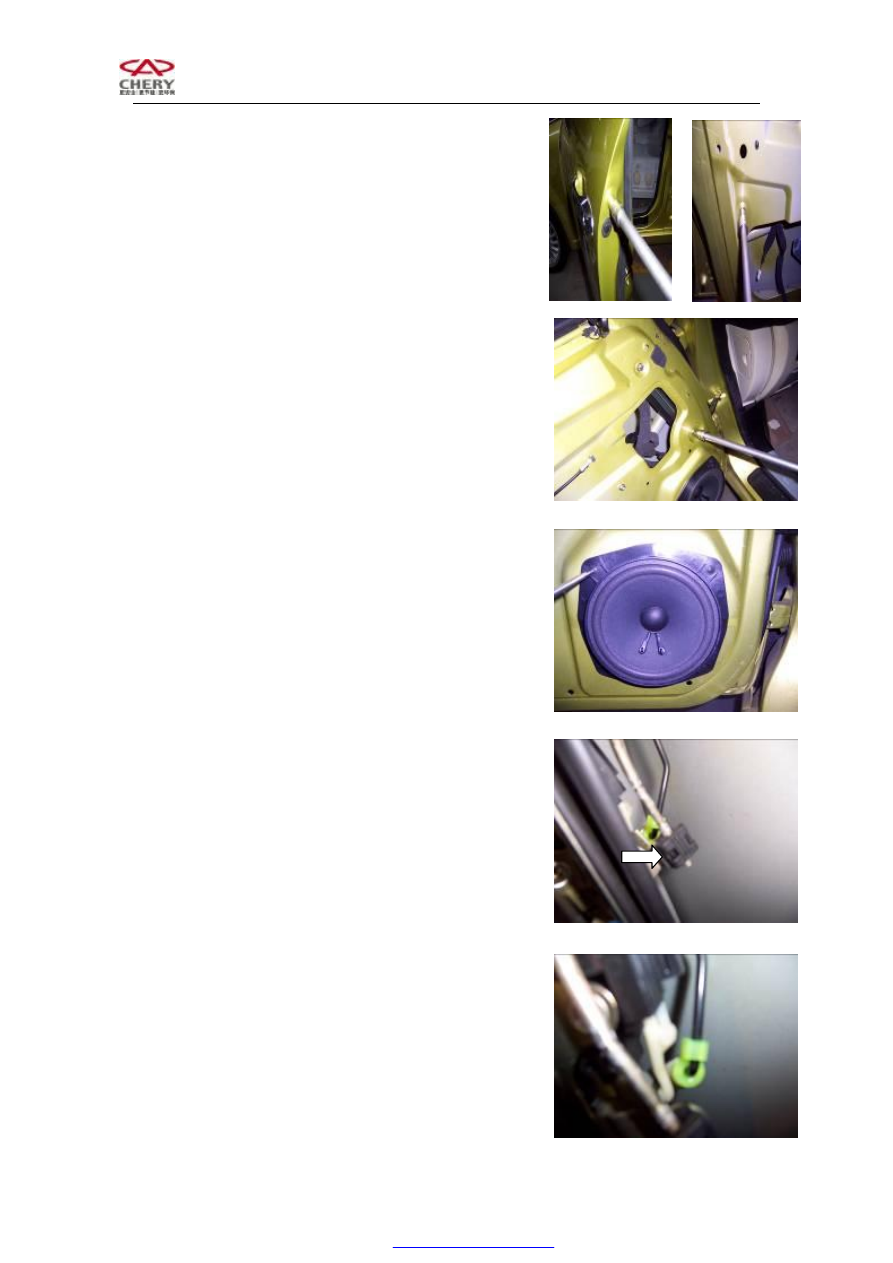

4.19    Unscrew  four  fixing  screws  from  front  door  sound  box

by cross head screwdriver. Take out sound box assembly.

Installation torque is 1.5±0.5 N.m.















4.20    Loose the fixing clip on door handle pull rod lock.
（See disassembly of front door lock）













4.21    Loose the fixing clip on the lock of front door lock core

pull rod by hand.
