Chapter Two    Disassembly and Assembly of Inner Trimming

Parts

I.    Disassembly and assembly of seat belt

1    Preparation

Tool: flat head screwdriver, spanner

Parts: one time using snap clip

2    Note

Keep the seat belt clean and far away from oil, check it

for damage.

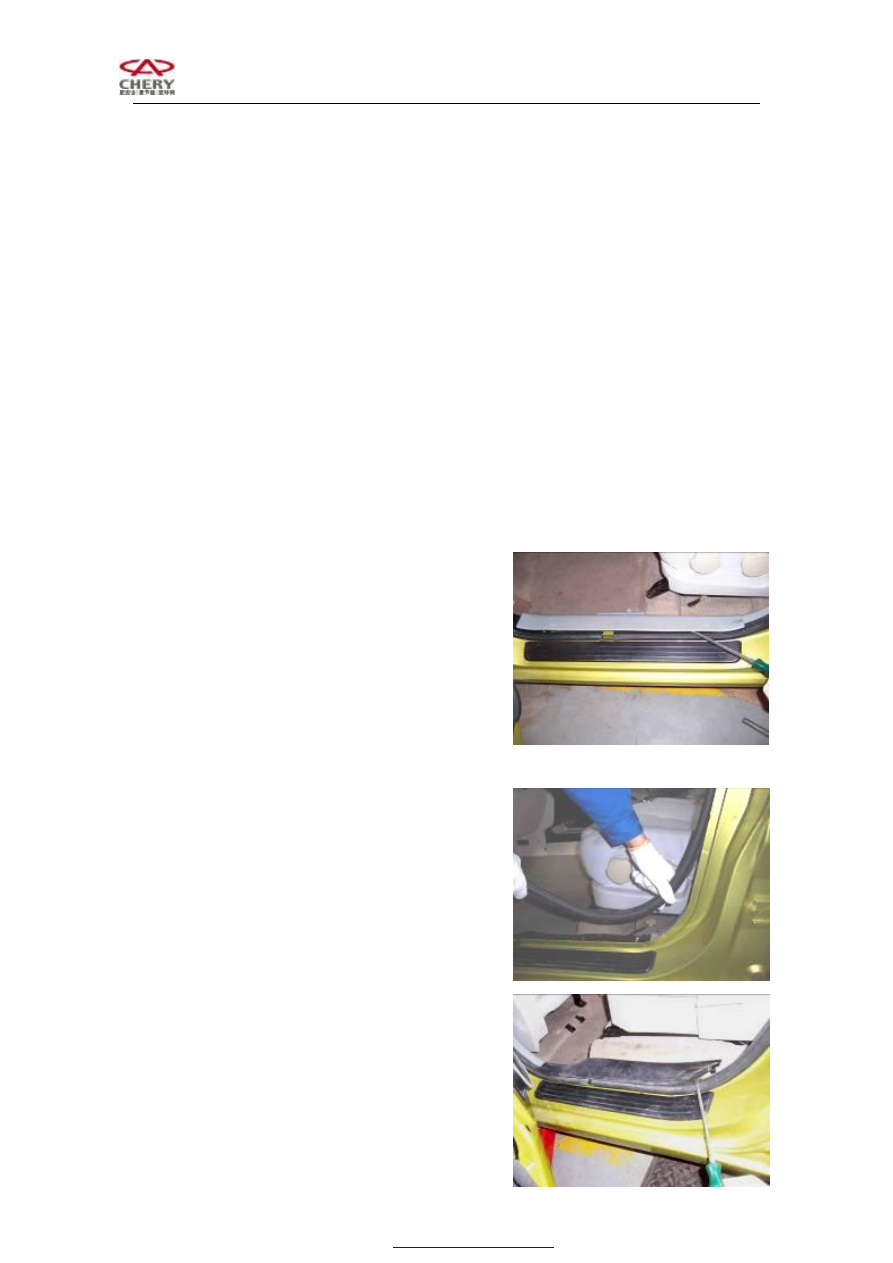

3    Disassembly steps（e.g. front seat belt）

3.1    Prize the front threshold pressing plate carefully

with flat head screwdriver.











3.2    Disassemble the front door weather strip.

















3.3    Disassemble the rear door threshold pressing panel















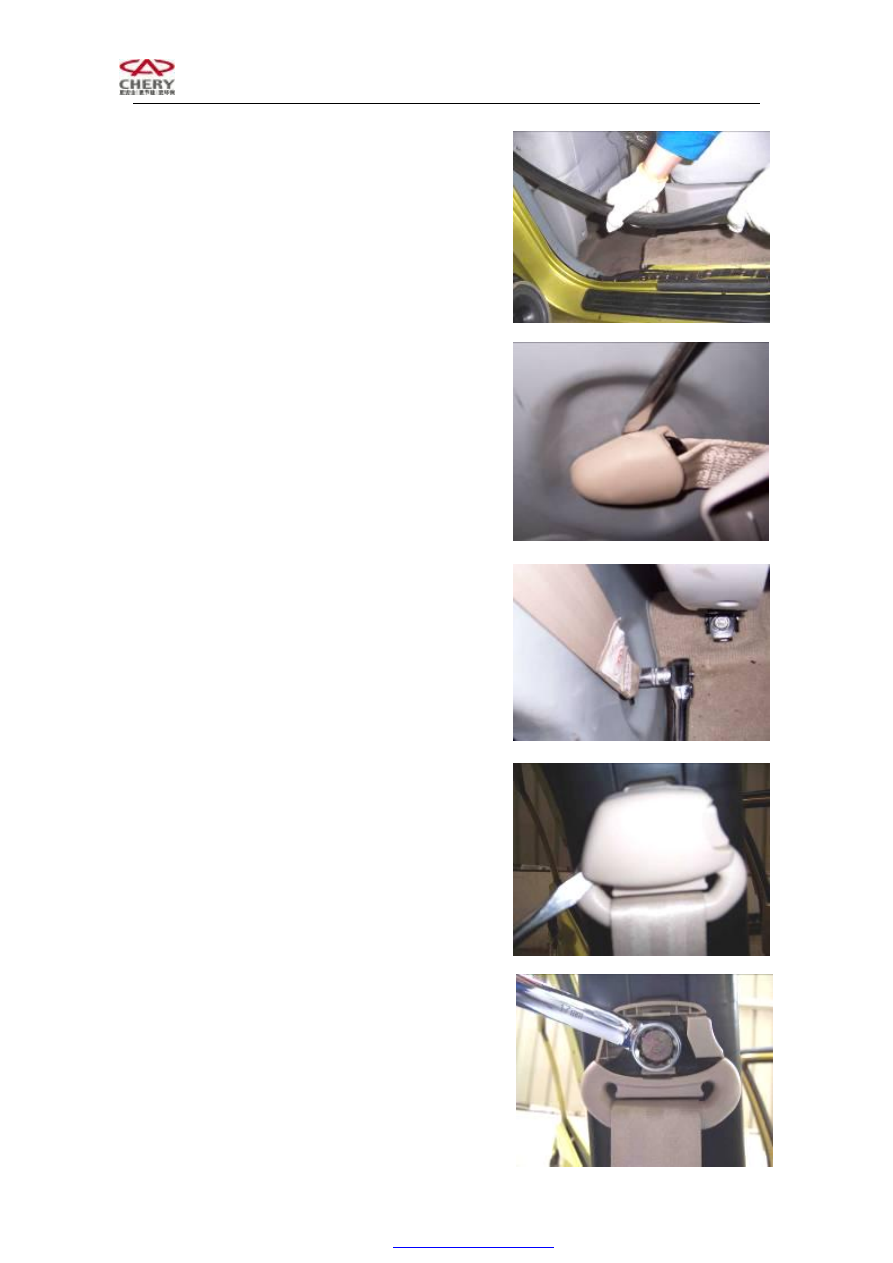

3.4    Disassemble rear door opening weather strip



















3.5    Disassemble the seat belt lower trim cover

















3.6    Loose the fixing nut, take out B pillar lower

protecting panel. Installation torque is 50±5Nm











3.7    Prize seat belt adjuster trim cover by flat head

screwdriver and make sure do not damage the inside clip

















3.8    Loose the fixing nut by No. 17 spanner and take

off the seat belt.

Installation torque is 50±5Nm









4    Assembly steps

The installing steps are reverse to those for removal.

Note:

4.1    Keep the seat belt clean and far away from oil, check

it is damaged or not.

4.2    The pillar protecting board should be matched closely

with body and not allowed to appear loosing; and the match

with roof and weather strip should be good.

4.3    The seat belt adjusting slide back plate should can be

adjusted  flexible  on  B  pillar,  and  it  will  not  influence  the

seat belt adjustment. Clearance with lower protecting board

should be less than 1mm;

4.4    Clearance  between  B  pillar  lower  protecting  panel

and  front/rear  threshold  pressing  plate  should  be  less  than

1mm;



II.    Disassembly/assembly of seat

Tool: No.16 sleeve

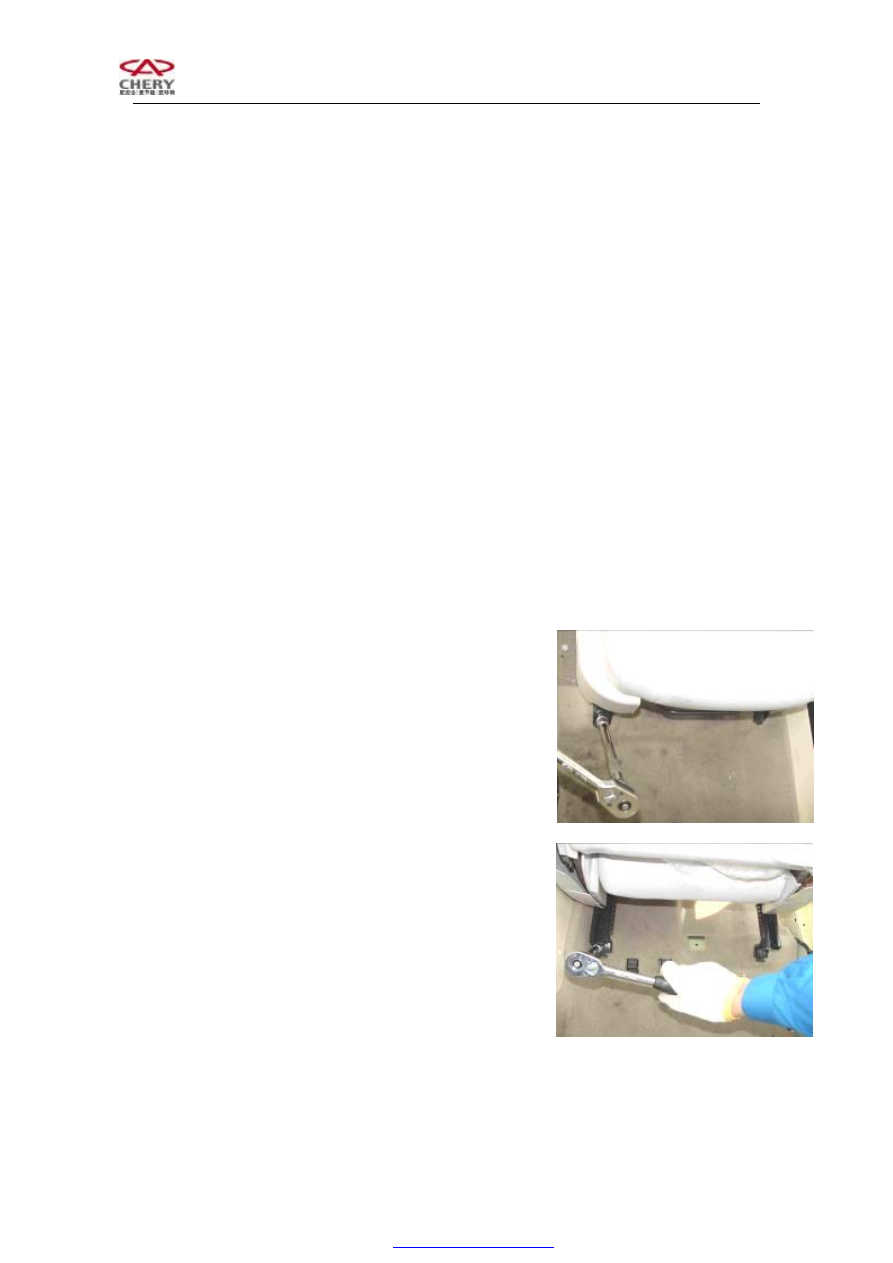

1    Disassembly steps

1.1    Push the seat back by pulling the moving

handle under the left seat and expose the lower fixing bolt.



1.2    Disassemble these two fixing bolts by sleeve

under the seat.





1.3    Move the handle by spanner and push forward the

seat, expose these two fixing bolts on the back side.





1.4    Disassemble these two fixing bolts at the back of seat by

sleeve.



1.5    Take off the connector under seat and take away the seat.

2    Assembly steps

The installing steps are reverse to those for removal.

Installation torque is 25±3Nm





III.    Disassembly  and  assembly  of  the  Armrest  Box  and  Sub

Instrument Panel

Tool: cross head screwdriver

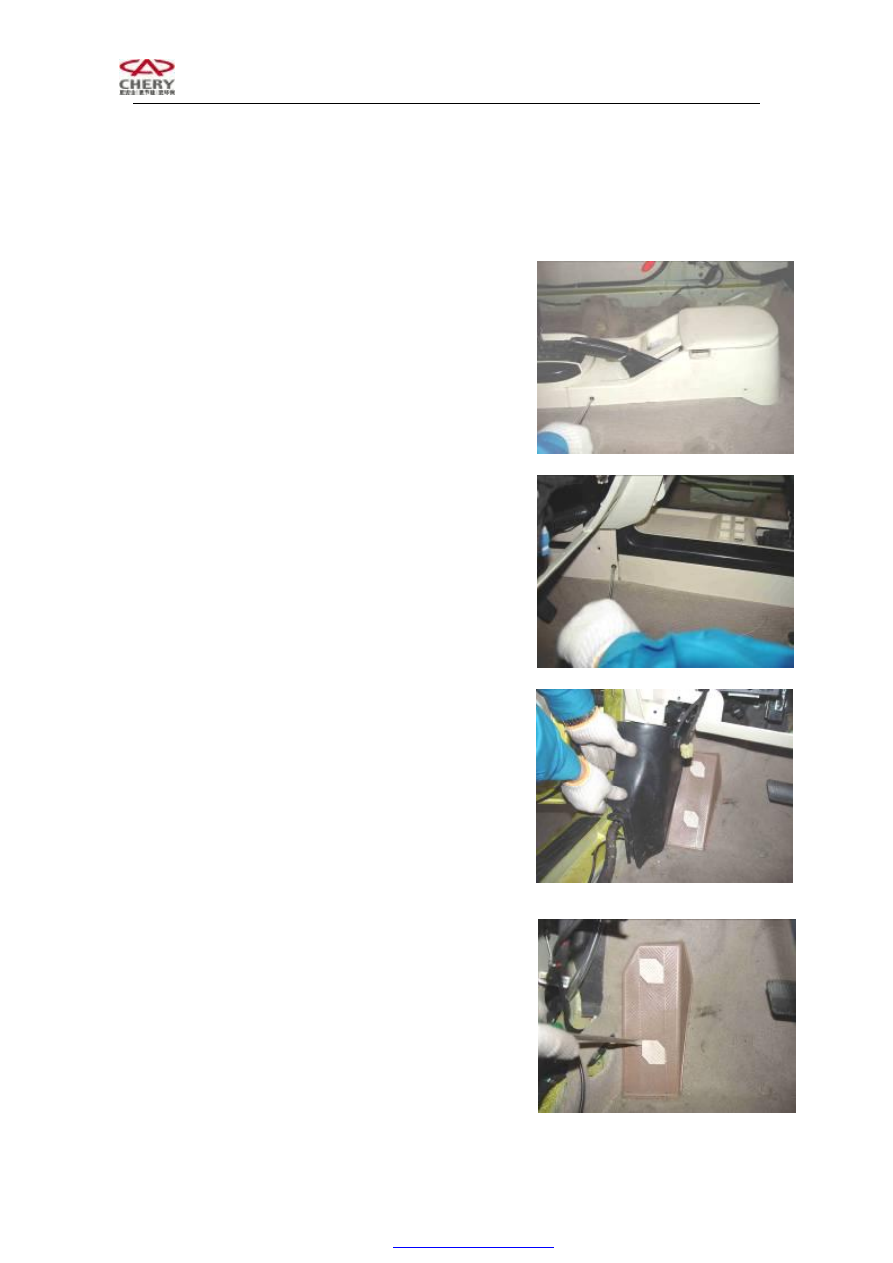

1    Disassembly steps

1.1    Disassemble these 4 connection screw from    armrest box and sub instrument panel by cross

head screwdriver（fasten torque is 2±0.5N.m）and take away the armrest.





1.2    Take  away  two  bolts  which  connected  between  sub  instrument  panel  and  front  lower

protecting  board  by  cross  head  screwdriver  (fasten  torque  is  2±0.5N.m）,and  take  down  the  sub

instrument panel and 5 lower connecting plugs.

2    Assembly steps

The installing steps are reverse to those for removal.

IV.    Disassembly and assembly of carpet

Tool: flat head screwdriver, cross head screwdriver; sleeve

1    Disassembly steps

1.1    Disassemble the seat (See disassembly of seat)



1.2    Disassemble threshold pressing plate, B pillar and C

pillar lower protecting board (See disassembly of B pillar

and C Pillar)



1.3    Disassemble A pillar lower trim panel



1.4    Disassemble armrest box and sub instrument panel (See

disassembly of armrest box and sub instrument panel)







1.5，Prize the cover on the driver pedal by flat head

screwdriver.
