Chery B14. Manual - part 15





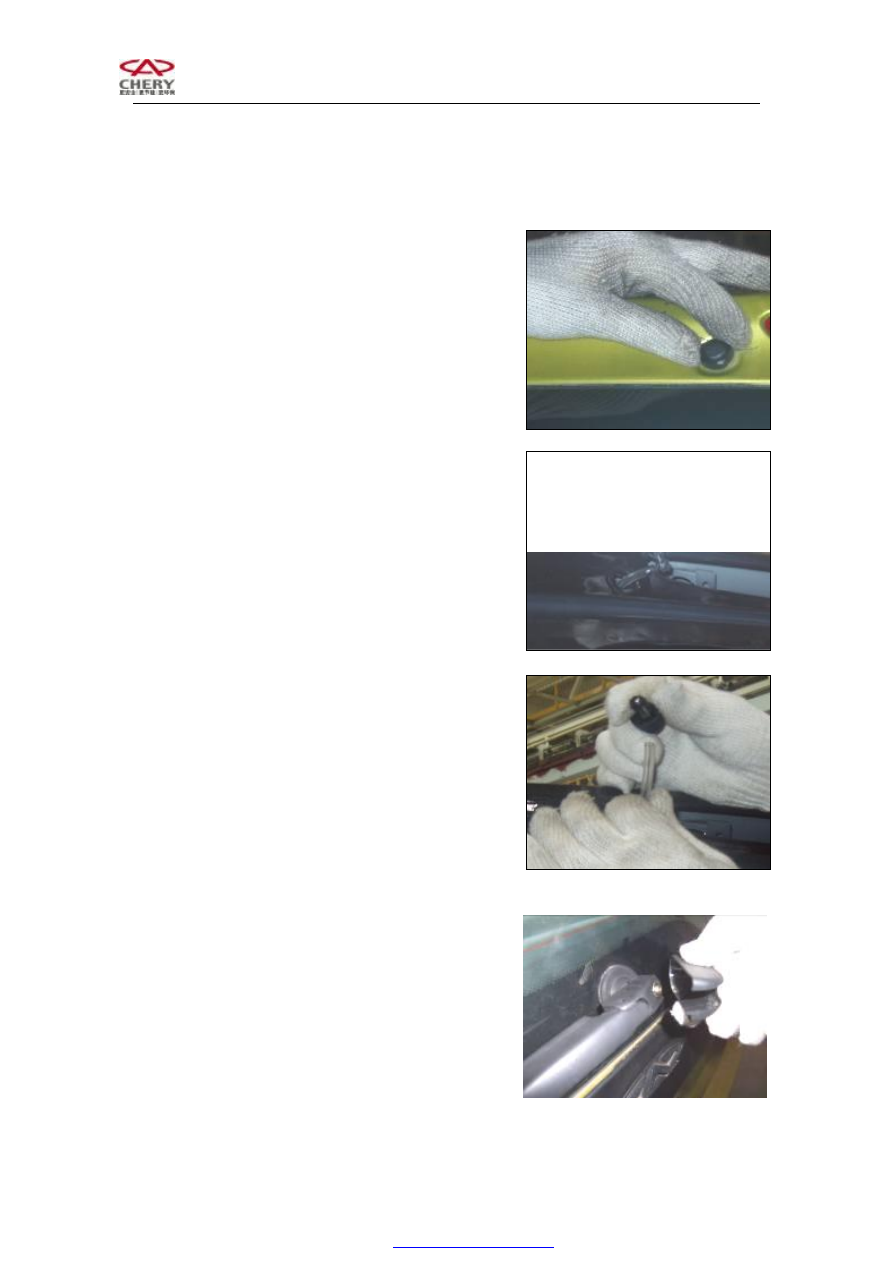

5    Disassembly of rear wiper water nozzle

Tool: flat head screwdriver

5.1    Disassembly steps

5.1.1    Take out the rear water injection nozzle

(Prize it by flat head screwdriver but avoid to damage the

surface paint)











5.1.2 Enhance the nozzle and expose the water injection

hose















5.1.3    Take out the water injection hose











5.2    Assembly steps

The installing steps are reverse to those for removal.

Note：Water injection opening should be opposite to wiper

motor steering shaft.

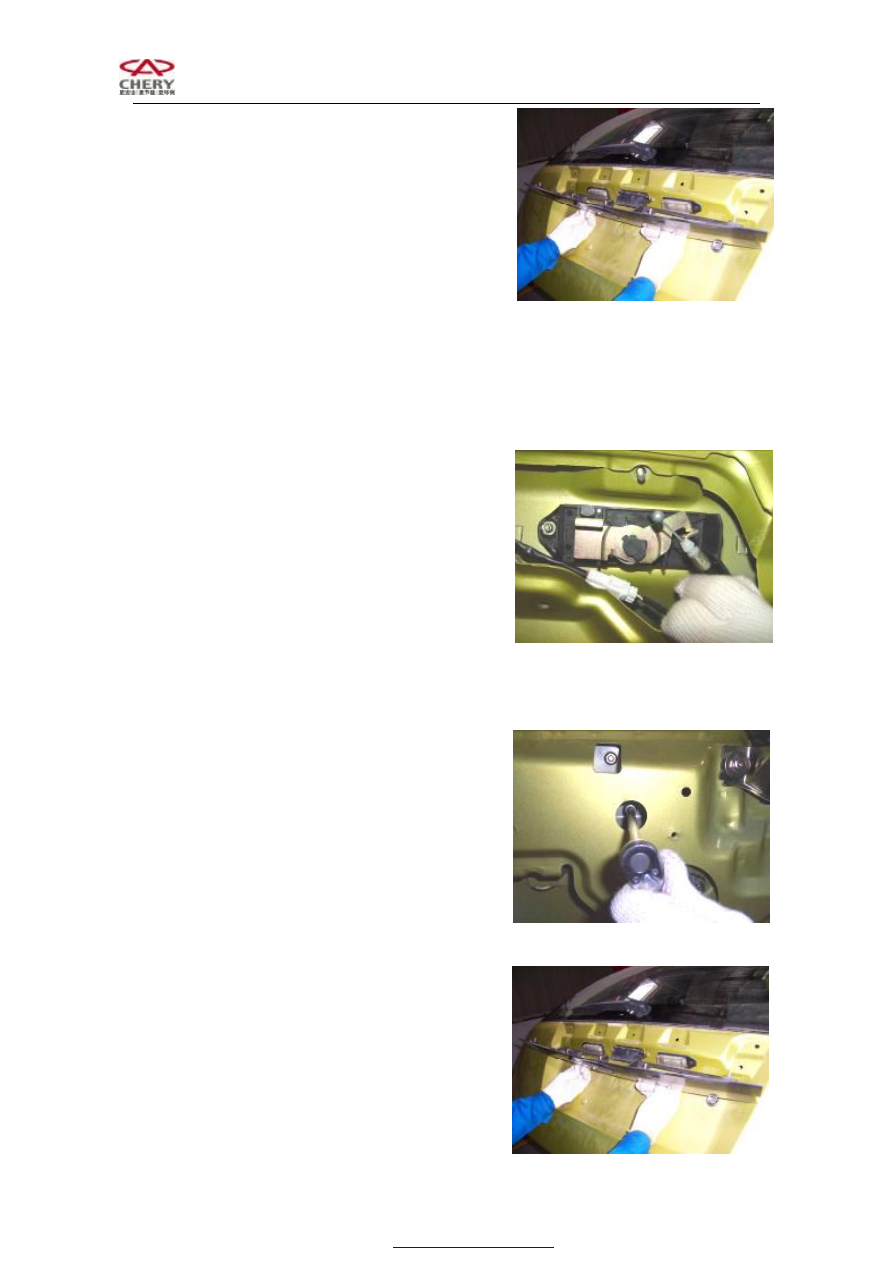

6    Disassembly of rear wiper motor

6.1    Disassembly steps

Tool: No. 10 socket spanner

6.1.1    Take away the rear wiper protecting cover by hand





6.1.2    Screw  off  the  nut  above  the  motor  by  No.  10

spanner and take out the rear wiper blades.















6.1.3    Disassemble these three fixing bolts from wiper

motor. Installation torque is 12±2Nm

















6.1.4    Take off motor plug and take out of motor.







6.2    Assembly steps

The installing steps are reverse to those for removal.



7    Disassembly of license plate light trim panel

Tool: No. 10 socket

7.1    Disassembly/assembly steps



7.1.1    Disassemble  the  rear  wiper  motor  first  (  see  rear

wiper motor disassembly)











7.1.2    Take out 7 nuts from the installation holes

below the luggage compartment.



7.1.3    Disassemble the trim panel









7.2    Assembly steps

The installing steps are reverse to those for removal.



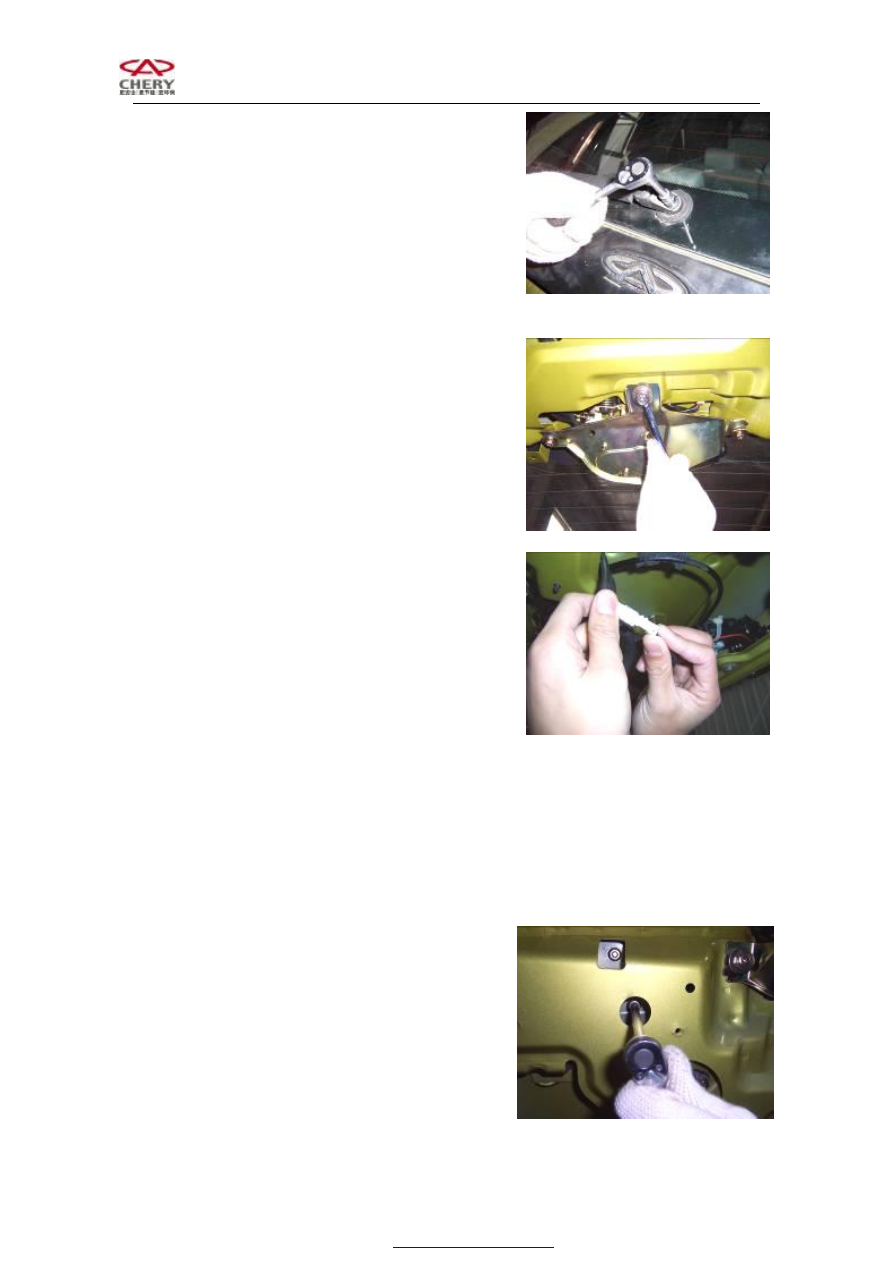

8    Disassembly of luggage compartment handle

Tool: No. 10 socket spanner

8.1    Disassembly steps

8.1.1    Disassemble rear wiper motor
（see disassembly of rear wiper motor）









8.1.2    Separate luggage compartment handle cable











8.1.3    Take off seven nuts from rear license plate light

trim cover















8.1.4    Disassemble the license plate light trim panel

(See disassembly and assembly of license plate light

trim panel)













8.1.5    Disassemble luggage compartment handle fixing

bolts by socket spanner and get off the luggage compart

ment handle.





8.2    Assembly steps

The installing steps are reverse to those for removal.

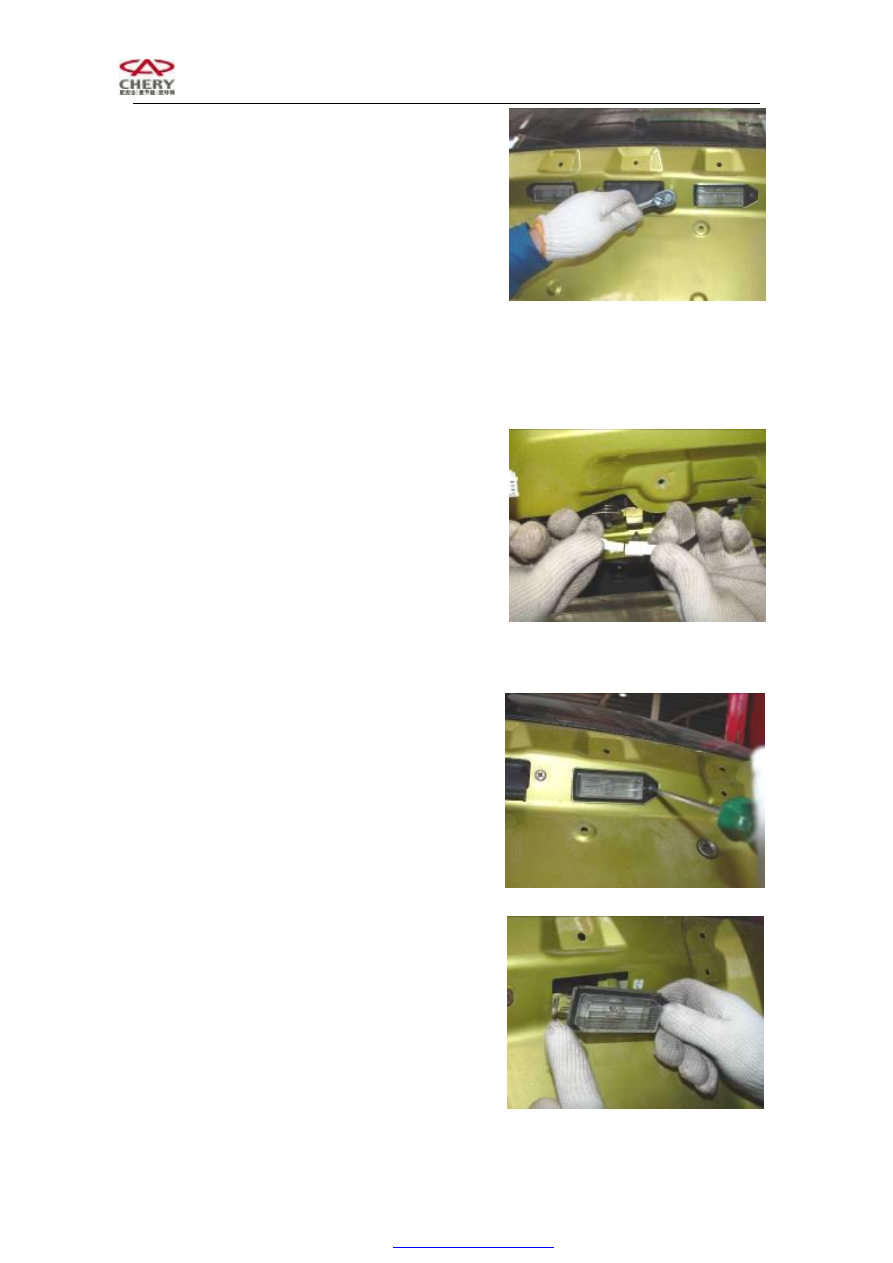

9    Disassembly of license plate light



Tool: flat head screwdriver

9.1    Disassembly steps

9.1.1    Take out the luggage compartment inside trim

panel (See disassembly of rear lid)



9.1.2    Disassemble the license plate light trim panel

(See disassembly of license plate light trim panel)



9.1.3    Break the connection plug of left and right

license plate light









9.1.4    Disassemble the fixing screw and license plate

light by cross head screwdriver.





Note:  the  right  rear  license  plate  light  plug  is  located

inside  of the rear cover and difficult to be  pull out and

insert,  disassemble  the  bulb  of  license  plate  light  and

then pull out and insert.





9.1.5    Take off the license plate light





9.2    Assembly steps

The installing steps are reverse to those for removal.
