8.1    Disassembly steps .......................................................................................... 72

8.2    Assembly steps............................................................................................... 73

9    Disassembly/assembly of headlamp combined......................................................... 73

switch, wiper switch, ignition switch, coil cable ............................................................ 73

(Please refer to disassembly/assembly of........................................................................ 73

II.    Disassembly of Instrument Panel .................................................................................... 74

1    Disassembly/assembly of instrument panel .............................................................. 74

1.1    Disassembly steps .......................................................................................... 74

1.2    Assembly steps of instrument panel............................................................... 76

2    Disassembly of instrument cross beam..................................................................... 77

2.1    Disassembly steps .......................................................................................... 77

2.2    Assembly steps............................................................................................... 80

Chapter Nine    AC System............................................................................................................. 81

I.    System Composition......................................................................................................... 81

II.    Disassembly of evaporator assembly .............................................................................. 81

1    Preparation ................................................................................................................ 81

2    Disassembly steps ..................................................................................................... 81

3    Installation of evaporator assembly .......................................................................... 83

4    Disassembly/assembly of interior evaporator ........................................................... 83

4.1    Blower replacement ....................................................................................... 83

4.1.1    Disassembly steps ............................................................................... 83

4.1.2    Assembly steps.................................................................................... 83

5    Disassembly/assembly of blower speeder module.................................................... 83

5.1    Disassembly steps .......................................................................................... 83

5.2    Assembly steps............................................................................................... 84

6    Disassembly/assembly of heating water tank ........................................................... 84

6.1    Disassembly steps .......................................................................................... 84

6.2    Assembly steps............................................................................................... 86

7    Disassembly/assembly of mode ventilator................................................................ 86

motor and related mechanism ......................................................................................... 86

7.1    Disassembly/assembly steps .......................................................................... 86

7.2    Assembly steps............................................................................................... 87

8    Disassembly/assembly of mixing ventilator motor and related mechanism ............. 87

8.1    Disassembly steps .......................................................................................... 87

8.2    Assembly steps............................................................................................... 88

9    Disassembly/assembly  of  inside/outside  circulation  ventilator  motor  and  related

mechanism ...................................................................................................................... 88

9.1    Disassembly steps .......................................................................................... 88

9.2    Assembly steps............................................................................................... 88

10    Disassembly/assembly of evaporator ...................................................................... 88

10.1    Disassembly steps ........................................................................................ 88

10.2    Assemble evaporator assembly .................................................................... 89

11    Disassemble other accessories from evaporator...................................................... 89



11.1    Disassembly steps ........................................................................................ 89

11.2    Assemble of other accessories for evaporator .............................................. 90

III.    Trouble shooting ............................................................................................................ 90

Chapter Ten    Body Size ................................................................................................................ 93

I.    Beam Dimension .............................................................................................................. 94

II.    Body assembly dimension............................................................................................... 95

1    Front view ................................................................................................................. 95

2    Rear view ................................................................................................................ 100

3 Left side view－1....................................................................................................... 105

4 Left side view-2 ......................................................................................................... 113

III．Engine Compartment Dimension.................................................................................. 117

IV.    Windscreen Dimension ................................................................................................ 118

V.    Dimension of All the Opening....................................................................................... 119



































Chapter One    Engine Hood And Luggage Compartment



I.    Disassembly and assembly of engine hood

1    Preparation

Tool: flat head screwdriver, pliers, wrench

2    Note

2.1    Pay attention to use correct force during disassembly and assembly , and it is not allowed to

operate with too big force.



2.2    Pay  attention  to  avoid  scoring  the  surface  during  the  inner  trimming  parts  disassembly  and

assembly.

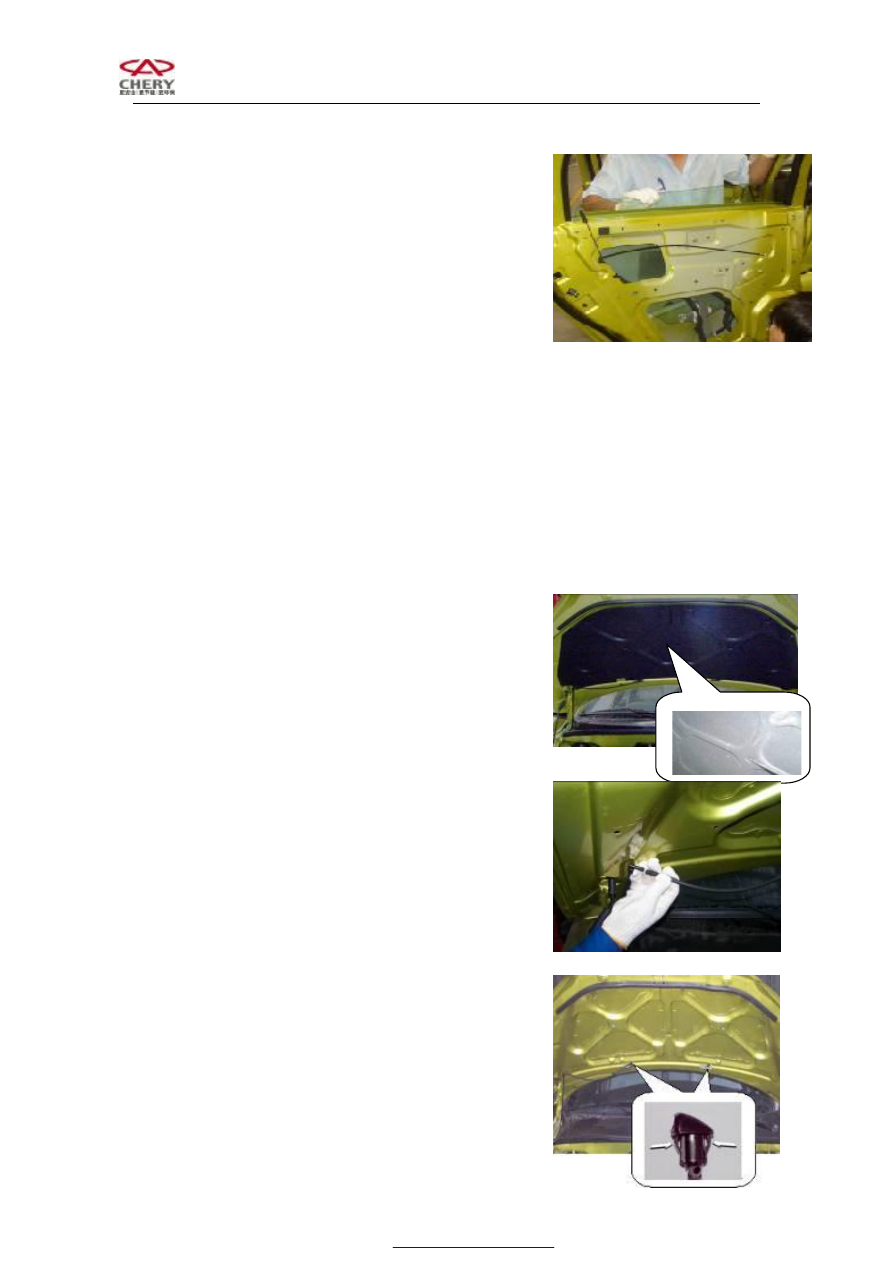

3    Disassembly/assembly of engine hood accessories

3.1    Disassembly steps

3.1.1    Take  off  the  snap  clips(19  pieces)  by  screwdriver  from

heat insulator, and take off the engine heat insulator.













3.1.2    Take off the hose of washing liquid.















3.1.3    Take off two water nozzle clips from engine hood, Push

the  nozzles  under  the  hood  and  get  out  of  the  nozzles  front

outside.



3.2    Assembly steps

The installing steps are reverse to those for removal.





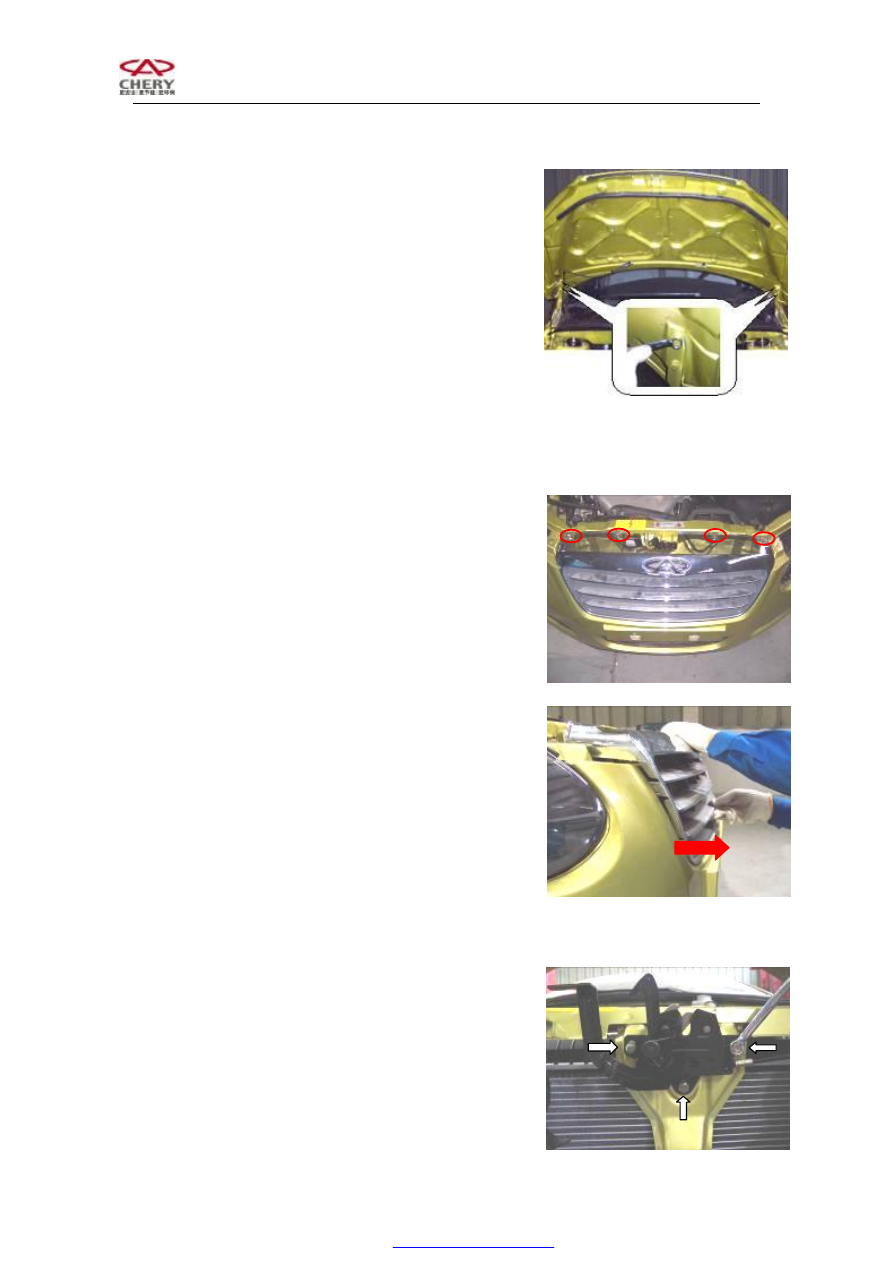

4    Disassembly and adjustment of the engine hood assembly

Tool: No. 13 spanner

4.1    Take off four adjusting bolts from engine hood.

And disassemble the engine hood.

At  the  same  time,  through  unscrewing  four  adjusting  bolts,

move and adjust the position of engine hood.



4.2    Assembly of front engine hood assembly:

The installing steps are reverse to those for removal.

Installation torque: 29±3Nm

5    Disassembly and assembly of air intake grille assembly

Tool: No. 10 spanner

5.1    Disassembly steps

5.1.1    Take  off  four  fixing  bolts  by  spanner  from  air  intake

grille assembly, see the chart.









5.1.2    Take off air intake grille.

Note:  take  off  the  air  intake  grille  horizontally  to  avoid  to

damage the clips on the grille.







5.2    Assembly of air intake grille

The installing steps are reverse to those for removal.

Installation torque: 5±0.5Nm

6    Adjustment and assembly of the engine hood lock

Tool: No.10 spanner

6.1    Disassembly steps

6.1.1    Disassemble the front engine hood lock by unscrewing

these three centering bolts from engine hood.

And  also  the  lock  position  can  be  adjusted  by  these  three

centering bolts.
