ervice Manual for Chery V525 Car                                                            Chassis

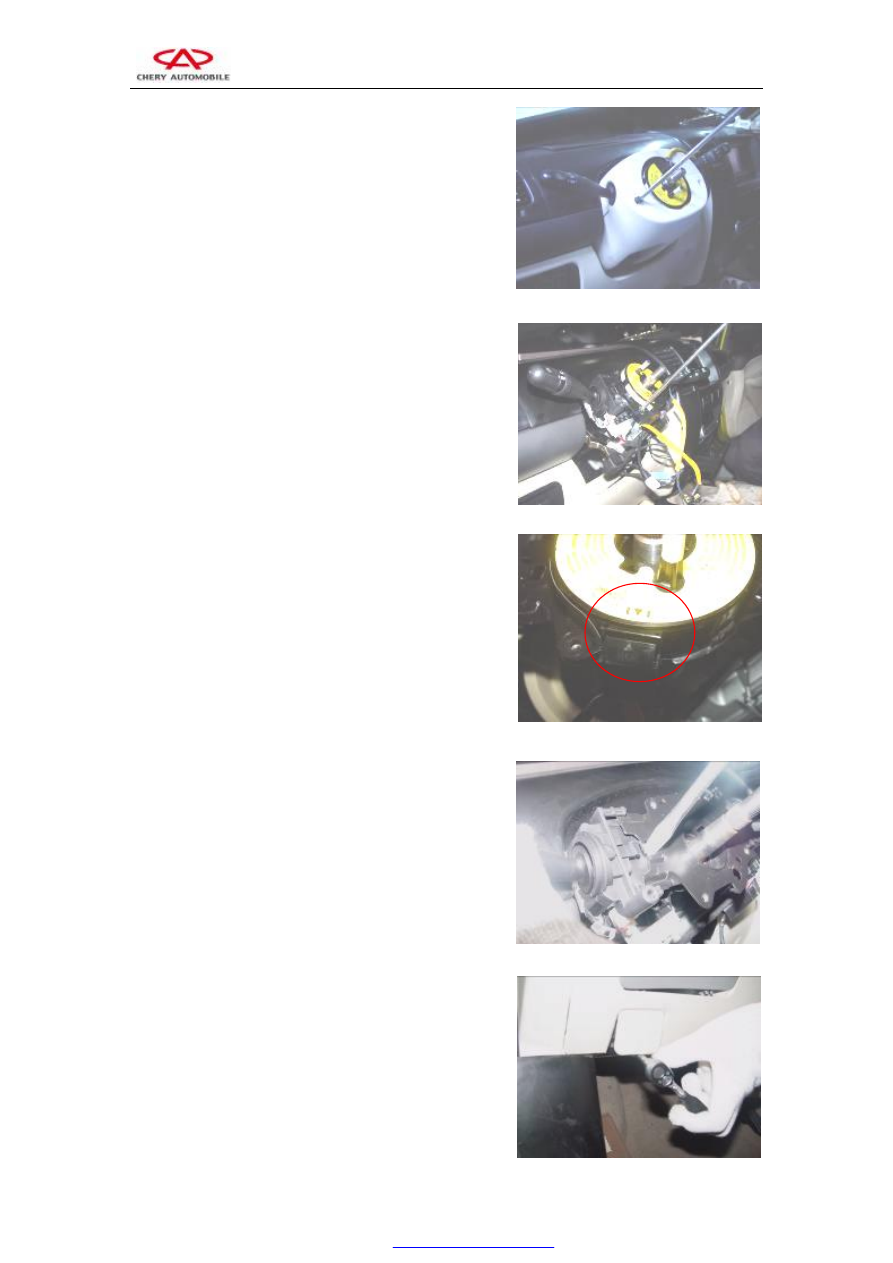

4.5  Remove  two  clamp  screws  of  steering  wheel  plate

guard via cross screwdriver.

Torque:    1.5±0.5N.m













4.  6Remove  four  fixing  bolts  of  screw  cable  via  cross

screwdriver. Then remove screw cable.

Torque:    1.5±0.5N.m













4.7  It  should  be  noted  that  when  fitting  the  screw  cable,

turn  the  inner  disk  to  one  direction  until  unable  to  be

turned further, and then turn    about 3.2 circles at a reverse

direction, after aligning the mark, and confirm the steering

wheel  is  in  horizontal  position,  and  then  carry  out

assembly.









4.8 Remove the clip of combination switch via flat-tip

screwdriver, then pull out ignition switch and the plug

of combination switch.













4.9  Remove  the  fixing  handle  of  engine  hood  via  8#

sleeve.













  S

ervice Manual for Chery V525 Car                                                            Chassis

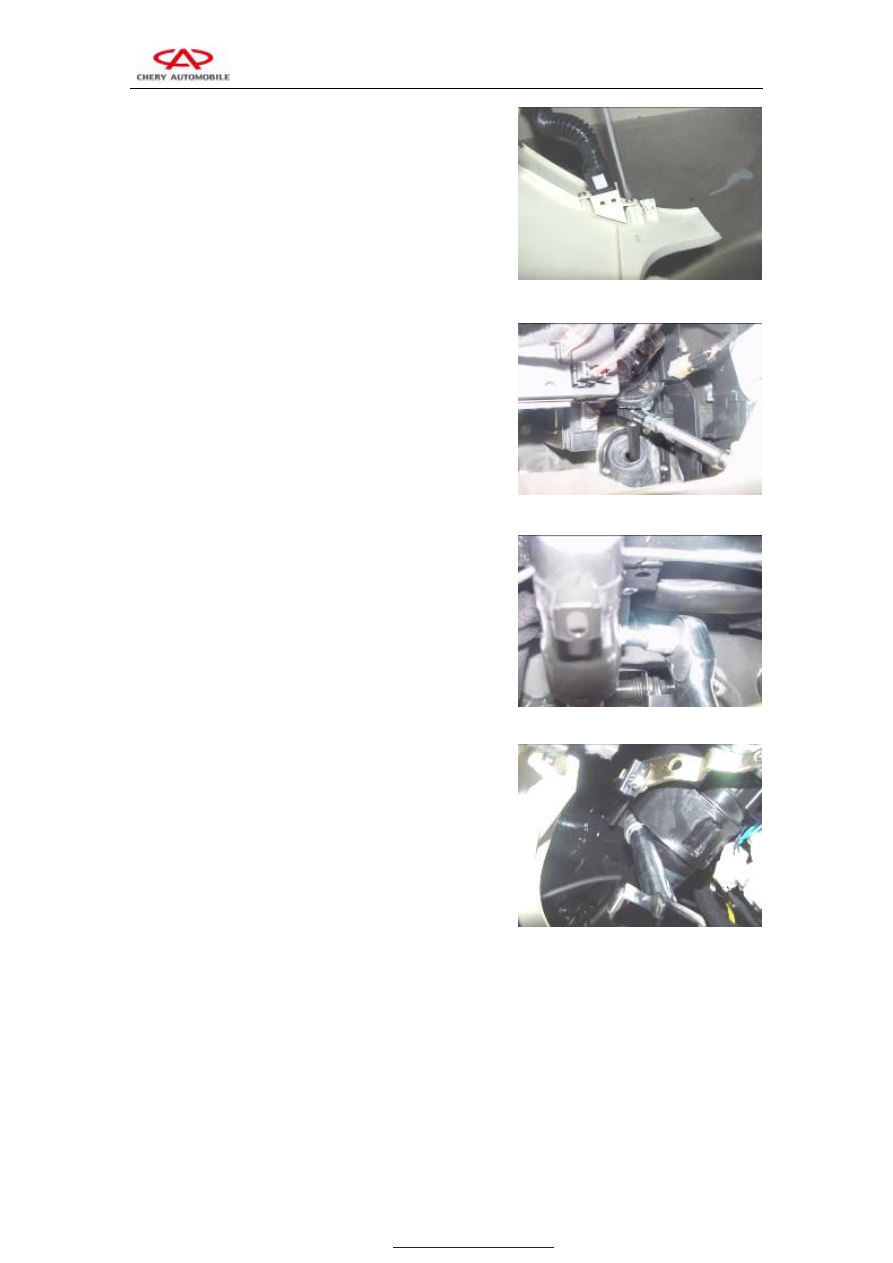

4.10 Remove two fixing bolts of air conditioning air

outlet via screwdriver.

Torque:    1.5±0.5N.m













4.11 Remove the connecting bolt of steering universal joint

inside engine hood via 13# sleeve.

Torque:    25±3N.m













4.12 Remove the lower fixing bolt of steering post via 10#

sleeve.

Torque:    25±3 N.m













4.13 Remove the two upper fixing nuts of steering post via

10# sleeve. Then remove the ignition-lock barrel assembly

of steering post.

Torque:    25±3 N.m













4.14 Remove the protective cover of steering gear.



4.15 Take out steering universal joint assembly.

5. Assembly procedures

Refer to disassembly procedures.



  S

ervice Manual for Chery V525 Car                                                            Chassis

Ⅲ. Adjustment to clearance of steering gear

1. Maintain wheel at straight line traveling position;

2. Turn steering wheel to both sides;

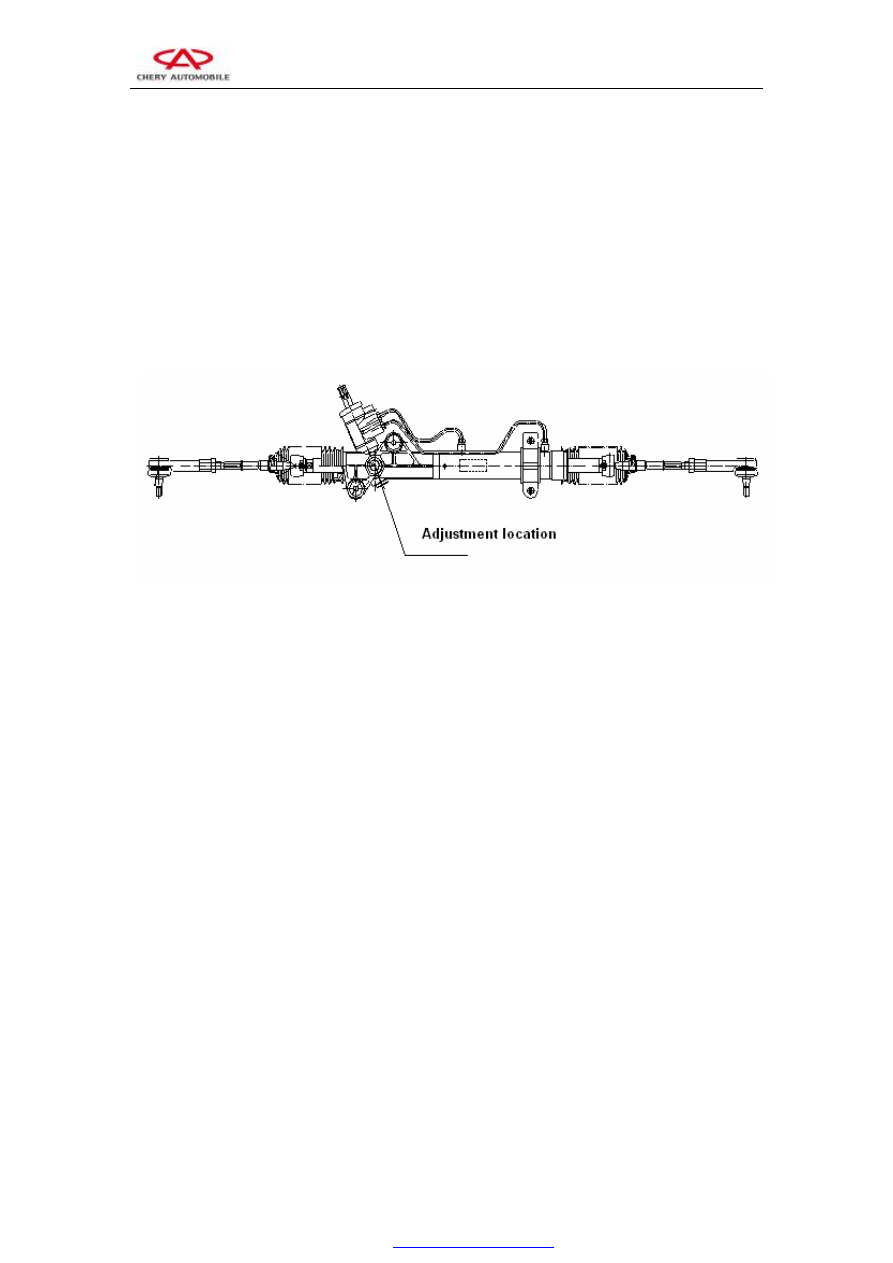

3. If heard noise of steering gear, adjust the bolt as shown in the diagram until no impinge noise is

heard when turning steering wheel;

4. Tighten up the bolt for another 1 / 8 circle ( about 45°);

5. Road test;

6. If the steering mechanism can not return to the central position by itself, then loosen the bolt for

15°;

7. Road test.



Ⅳ. Adjustment to power steering system



1. Correctly connect power steering oil pipe，where the tightening torque for the connector between
oil return pipe, high-pressure oil pipe and steering gear shall be 35±3N.m, the tightening torque of
hollow  bolt  connecting  high-pressure  oil  pipe  and  power  steering  pump  shall  be  45±3N.m.  When
filling  power  steering  oil,  it  is  recommended  to  use  special  purpose  vacuum  pumping  oil.  The
specifications for filling power steering hydraulic fluid and exhaustion are described as below:
Fill  power  steering  hydraulic  fluid  into  steering  reservoir  assembly  to  the  maximum  level,  start
engine at low speed (idle speed) to drive the steering pump, the steering system will be quickly full
of  hydraulic  fluid.  In the  oil  filling  process, only let engine run at idle speed to  drive  vane  pump.
Meanwhile,  continuously  add  hydraulic  fluid  to  prevent  vane  from  sucking  air  due  to  oil  level
drops.
2. When  hydraulic  fluid  in  the  oil  tank  presents  emulsification  state,  or  the  pump  emits  excessive
noise  (under  normal  condition,  max.  noise  shall  be  80  db),  it  must  carry  out  exhaustion  process.
The exhaustion procedure is described as below:
Jack the front part of the vehicle till two front wheels are hung up, start the engine, turn the steering
wheel to right and left till reach limit position (caution: after come to the limit position, try  not to
stop, even if stop, never maintain over 2 seconds). Repeat above action for several times, until the
air in the system is gradually exhausted from the oil reservoir. In this process, with the drop of oil
level, continuously supplement hydraulic fluid until the oil comes to specified level.
3. Regularly  check and adjust the tension of  power steering belt:  vertically apply a 100N force at
the middle of the belt, the max. deflection of belt shall be less than 5 mm, otherwise adjust the belt
tension until meet the above requirement via adjusting tension bolt.
4. When in service, it is prohibited to turn the steering wheel to limit position, even if it has to do so,
never maintain at this position over 10 seconds. It is strictly prohibited to use power steering pump
without oil. If the driver suddenly feels the steering heavy in service, immediately stop the vehicle,
dismantle and repair accordingly.
