ervice Manual for Chery V525 Car                                                            Chassis

3. Precautions

3.1  Please  wear  necessary  labor  protection  supplies  to  avoid

accidents.

3.2  Avoid  steering  fluid  to  contact  with  skin  or  eyes  when

disassembling steering system.

4. Disassembly and assembly procedures

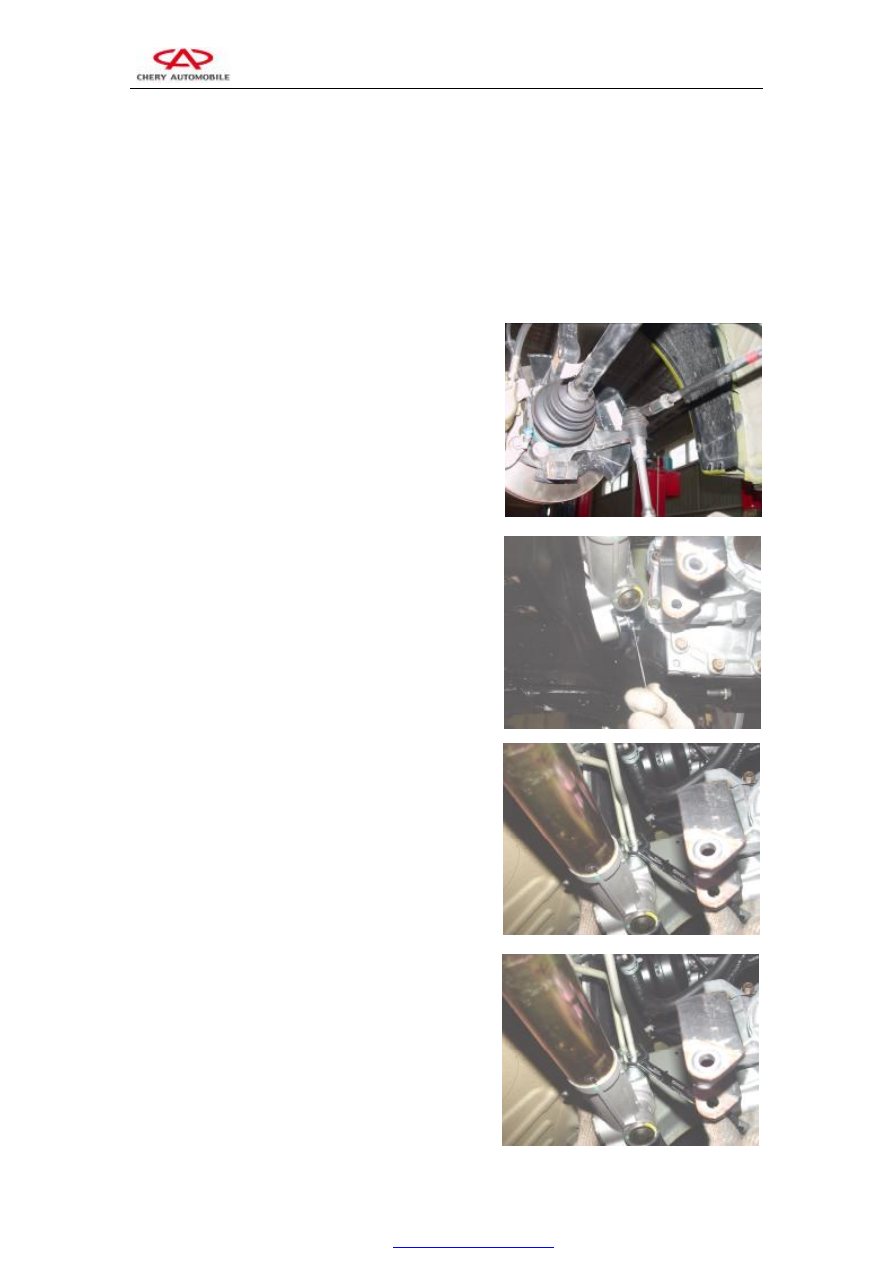

4.1  Remove  the  fixing  nut  of  steering  ball  pin  via  19#

sleeve.

Torque: 40±3 N.m













4.2  Remove  the  fixing  bolt  of  power  steering  gear  via

13# sleeve.

Torque: 75±5 N.m













4.3  Remove  the  fixing  bolt  and  nut  at  the  left  side  of

power steering gear via 13# and 15# sleeve.

Bolt torque:    75±5 N.m

Nut torque:    70±5 N.m











4.4 Remove the fixing nut of power steering oil pipe via

18# sleeve.

Torque: 30±3N.m











  S

ervice Manual for Chery V525 Car                                                            Chassis

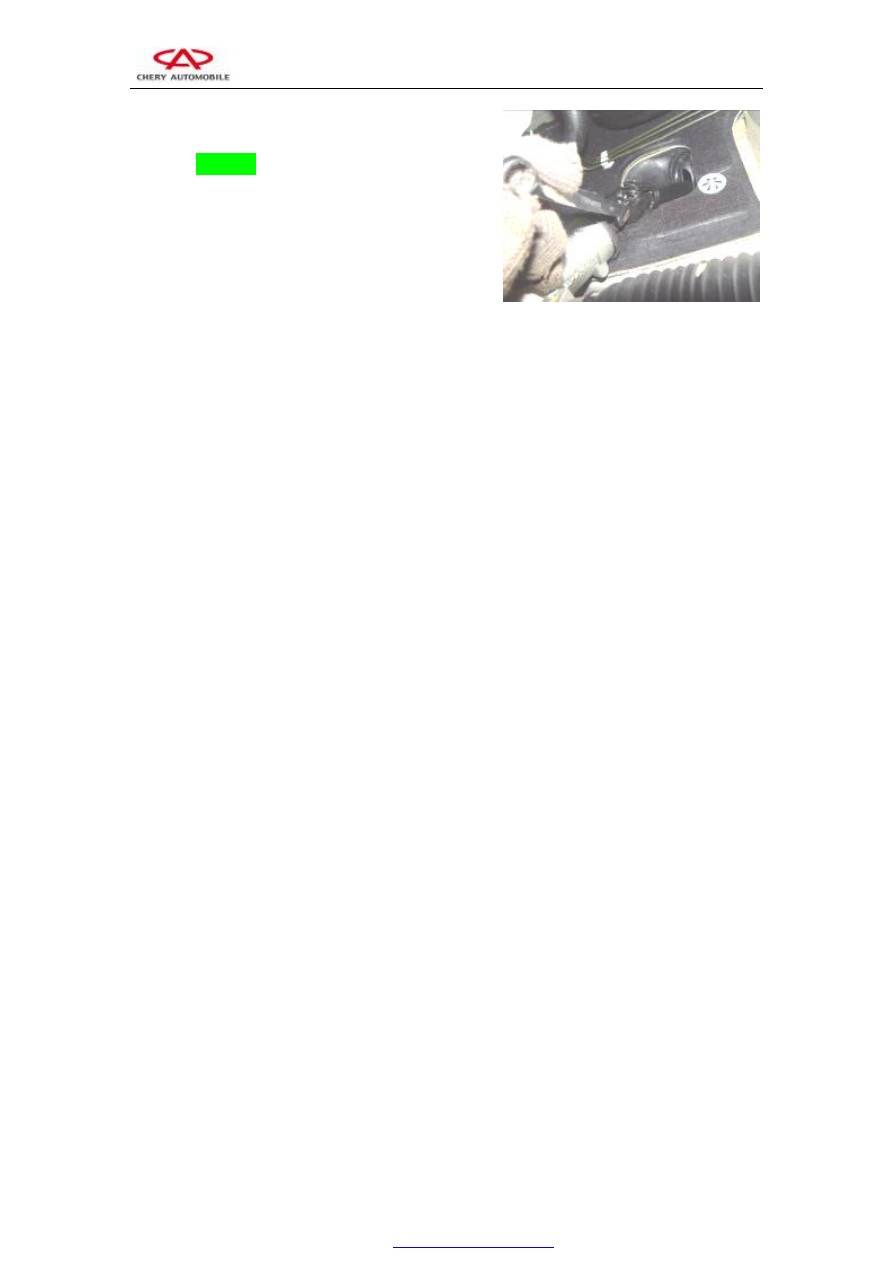

4.5  Remove  the  fixing  bolt  of  steering  universal  joint

via 13# spanner.

Torque:    25±3N.m



















5. Assembly procedures

Refer to disassembly procedures.









































  S

ervice Manual for Chery V525 Car                                                            Chassis

Ⅱ. Disassembly and assembly of steering post

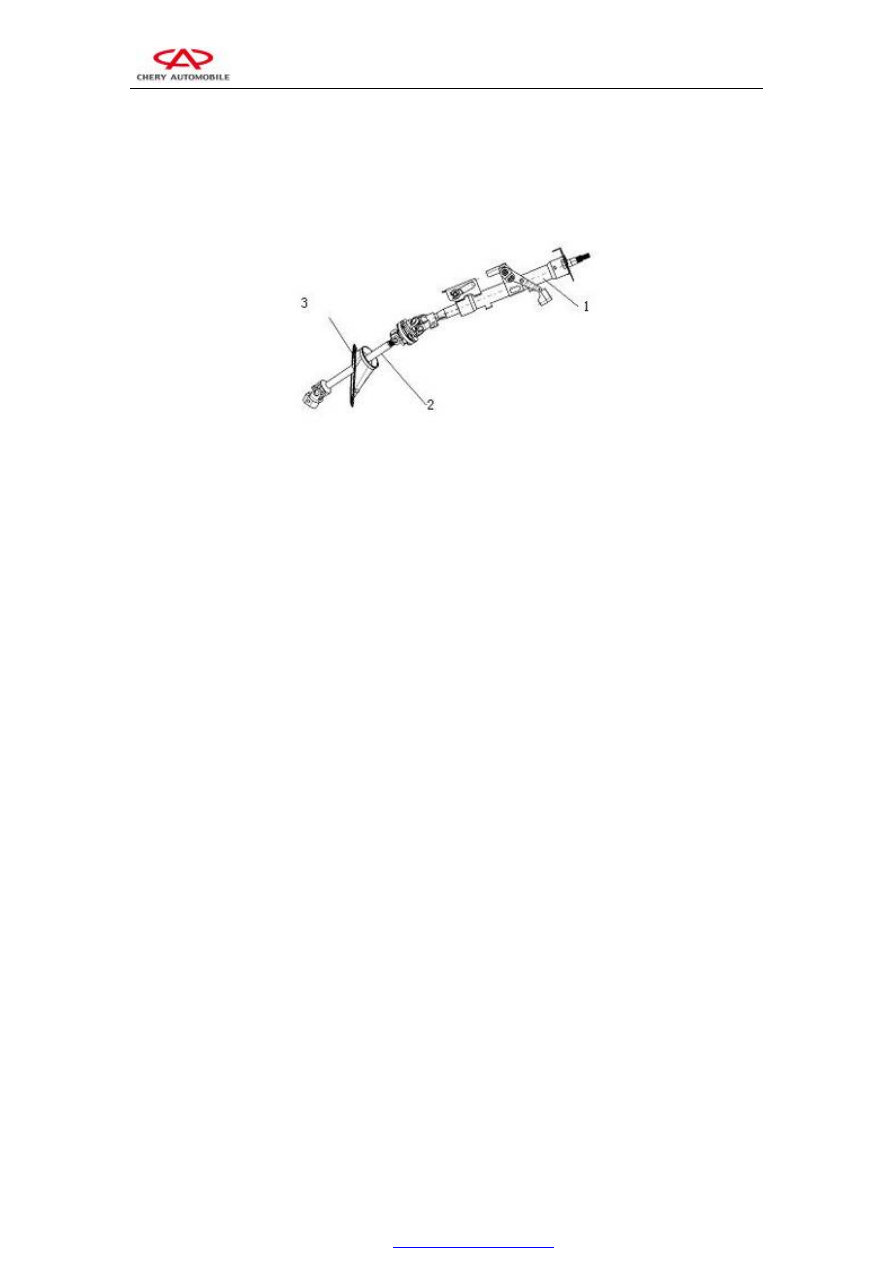

1. System structural diagram





1. Steering post    2. Knuckle joint      3. Protective rubber cup























































  S

ervice Manual for Chery V525 Car                                                            Chassis

2.Preparation

Tools:  slotted  screwdriver,  cross  screwdriver,  5.0  hexagon
socket  spanner,  8#,  10#,  13#,  22#  sleeve,  steering  wheel
puller.

3.Precautions

3.1Please  wear  necessary  labor  protection  supplies  to  avoid
accidents.
3.2Avoid  steering  fluid  to  contact  with  skin  or  eyes  when
disassembling steering system.
3.3Before  disassembling  steering  wheel,  disconnect  negative
of battery cell to avoid airbag ejection.

4. Disassembly procedures

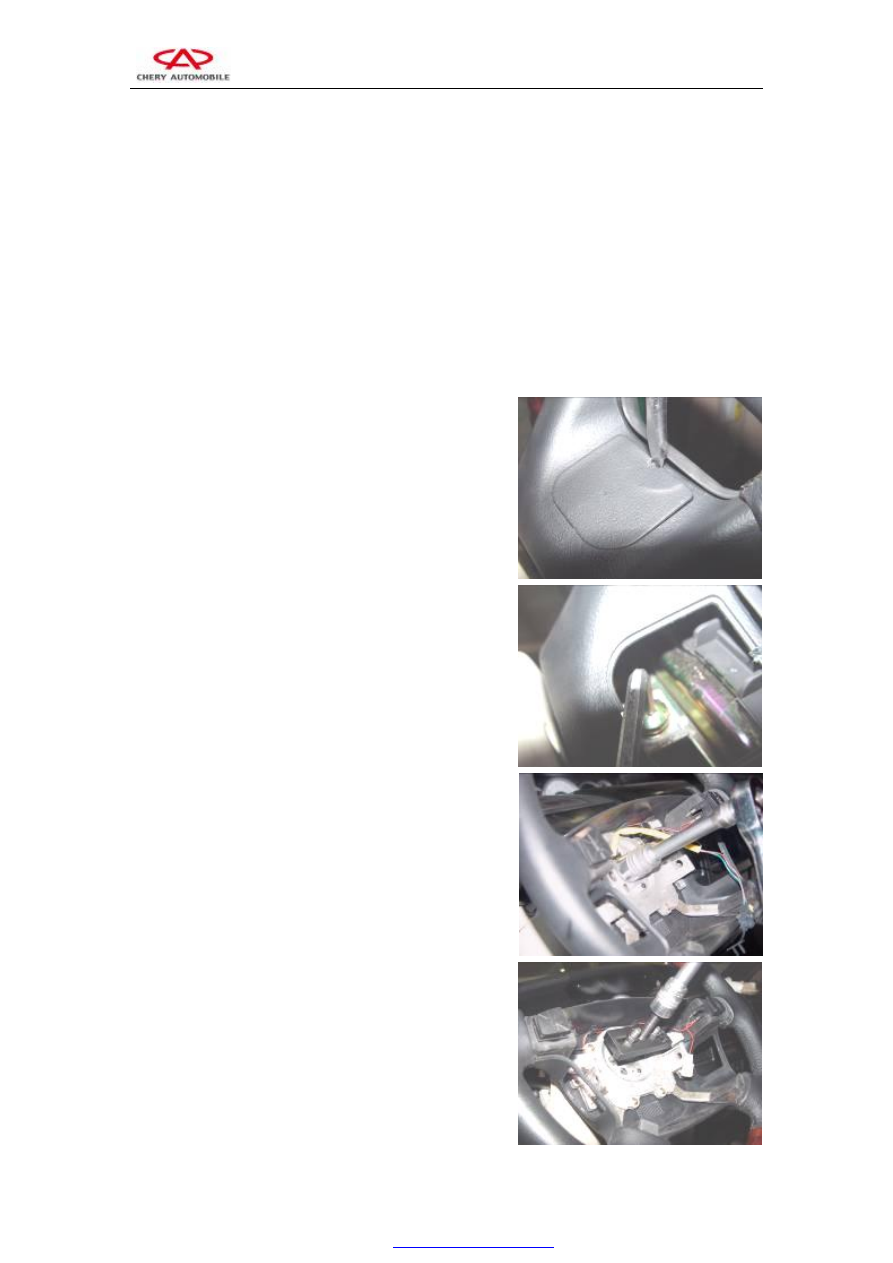

4.1 Prize up two  cover board at the side of steering wheel

via screwdriver.













4.2  Remove  two  fixing  bolt  of  airbag  via  5＃  hexagon

socket spanner.

Torque:    16±2N.m











4.3  Remove  the  fixing  nut  of  steering  wheel  via  22#

sleeve.

Torque:    30±3 N.m











4.4 Pull out steering wheel via steering wheel puller.
