4.3.12  Remove  another  fixing  bolts  fastening  subframe

and  vehicle  body  via  21#  sleeve,  and  then  removes  the

front axle assembly.

Torque: 150±10 N.m

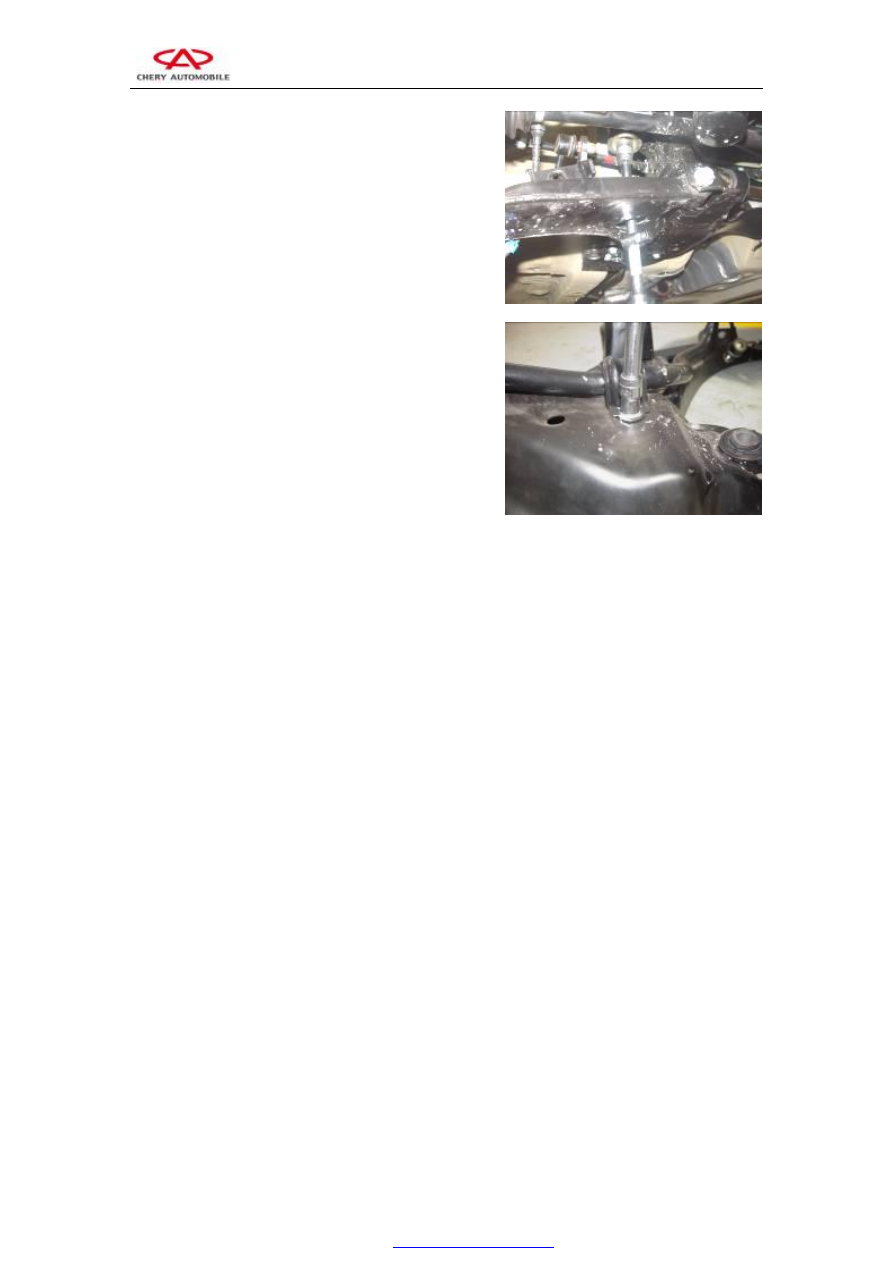

4.3.13  Remove  the  fixing  bolt  and  nut  of  gum  cover  of

stabilizer rod via 13# sleeve.

Torque:    50±5N.m









5. Assembly procedures

Refer to the disassembly procedures of front axle and front suspension.













































  S

ervice Manual for Chery V525 Car                                                            Chassis

Ⅱ. Disassembly, assembly and overhaul of rear axle and suspension

1. System constructional drawing



Structural diagram of Rear Axle and Suspension System

1. Fixing nut of shock absorber                              2. Flat-tip shim

3. Shock absorber assembly                                    4. Fixing bolt of shock absorber

5. Fixing nut of shock absorber bearing                  6. Fixing nut of shock absorber bearing

7. Rear axle connection hinge                                  8. Knuckle joint bolt





2. Preparation

Tools: 8#, 10#, 13#, 17#, 19# sleeve



  S

ervice Manual for Chery V525 Car                                                            Chassis

3. Precautions

3.1Please  wear  necessary  labor  protection  supplies  to  avoid
accidents.
3.2When  carry  out  maintenance  and  repair  to  chassis,  please
note that whether the safety lock of lifting machine is locked.
3.3When  carry  out  disassembly  and  assembly  to  shock
absorber spring, prevent spring ejection from being injured.

4. Disassembly and assembly procedures

4.1. Removal of shock absorber assembly

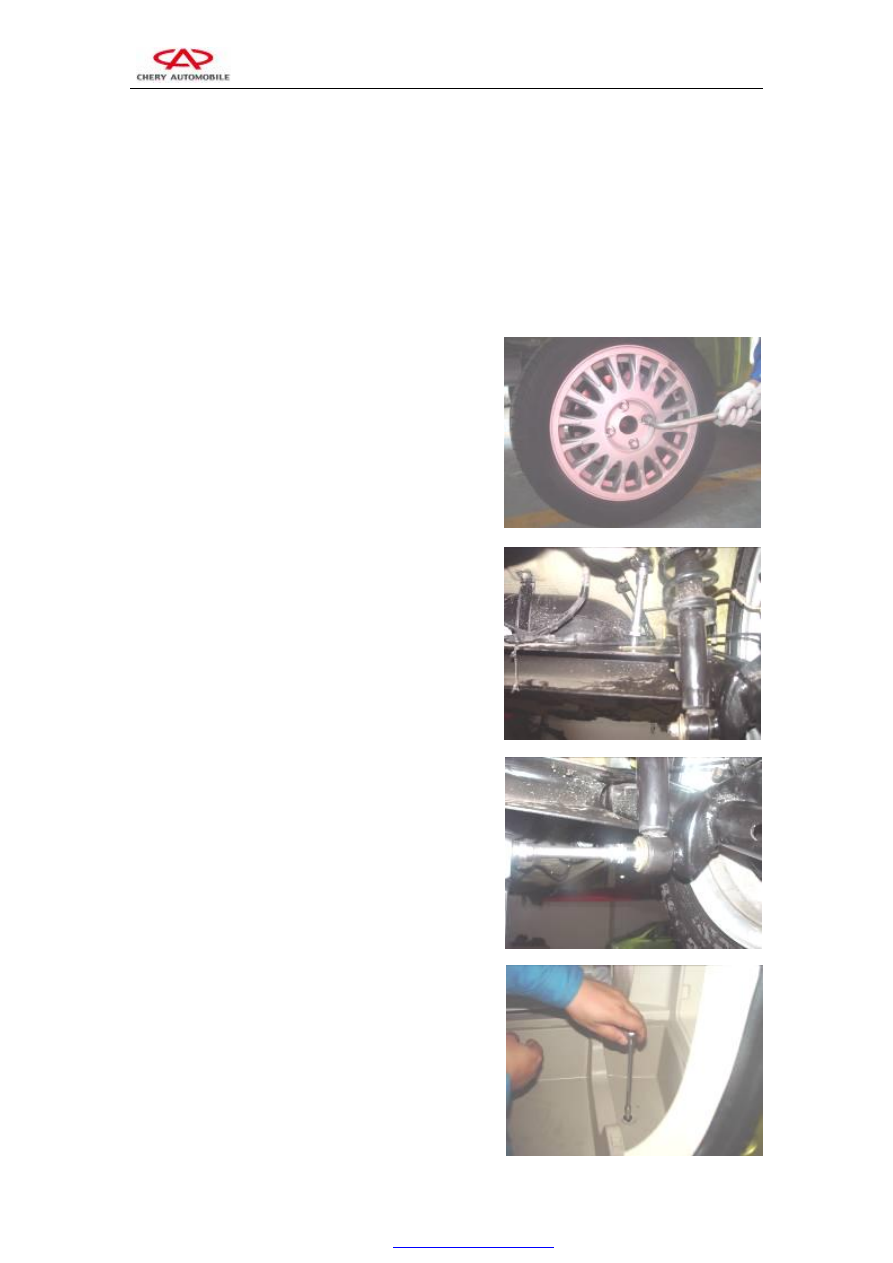

4.1.1  Unscrew  tire  clamp  nut  clockwise  using  19#

torque spanner or  driver's spanner, and then remove the

tire (take the left side tire for example).

Torque:    110N.m











4.1.2  Remove  the  fixing  bolt  fastening  hand  brake

control cable and rear axle via 10# sleeve.

Torque:    9-12N.m













4.1.3Remove  the  connecting  bolts  of  shock  absorber

assembly and rear axle via 19# sleeve.

Torque:    110±10N.m

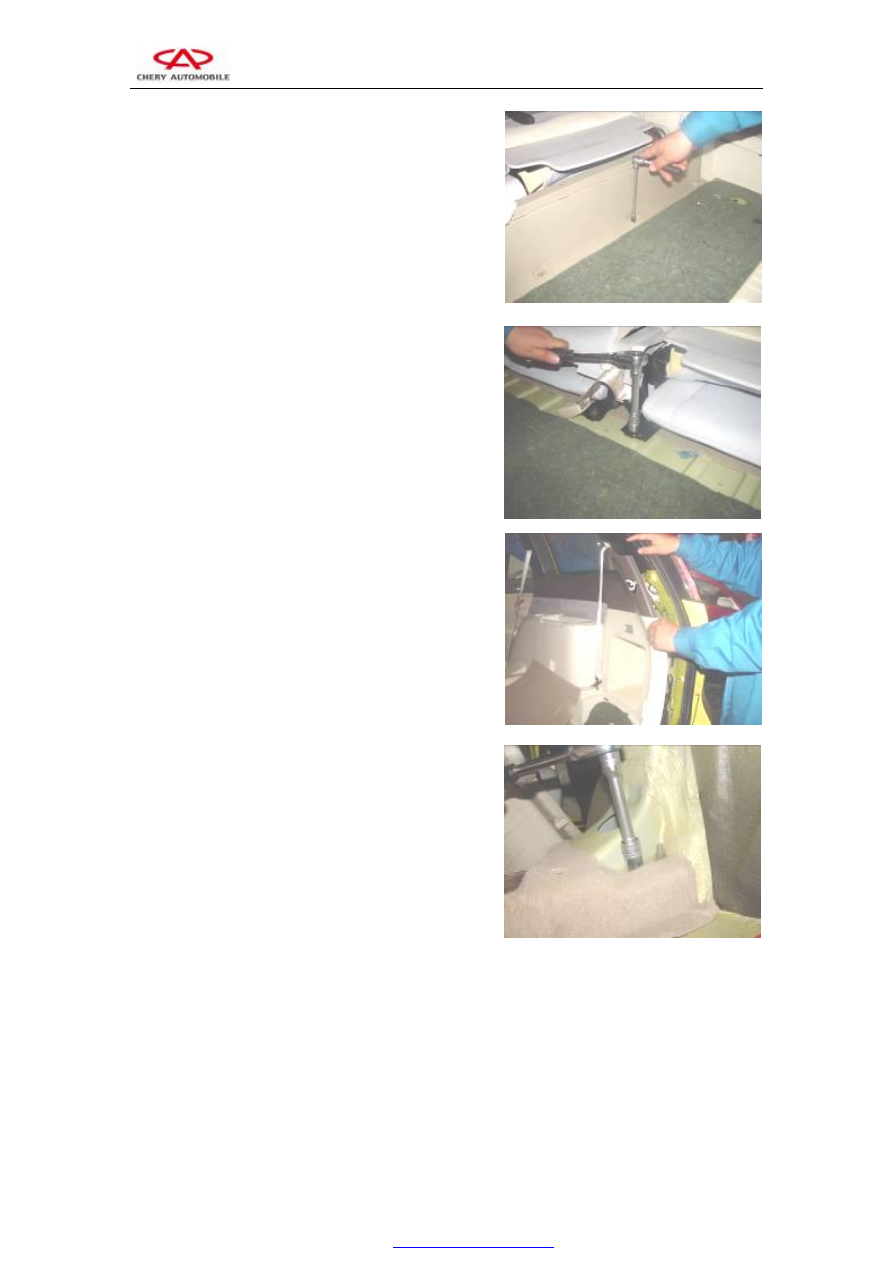

4.1.4Remove  the  two  fixing  bolts  of  the  luggage

compartment via 7# sleeve.

Torque:    7±1N.m







  S

ervice Manual for Chery V525 Car                                                            Chassis

4.1.5 Remove the fixing bolt of the back plate assembly

of storage box via 8# sleeve.

Torque:    7±1N.m













4.1.6 Remove the fixing bolt of seat via 17# sleeve.

Torque:    25±3N.m















4.1.7 Prize up inner trim panel assembly via screwdriver.

















4.1.8Remove  the  fixing  nut  of  shock  absorber  bearing

via  13#  sleeve,  and  then  remove  shock  absorber

assembly.

Torque:    90±8 N.m











4.1.9 Structural diagram of shock absorber assembly.
