Chery B14. Manual - part 7



  S

ervice Manual for Chery V525 Car                                                            Chassis

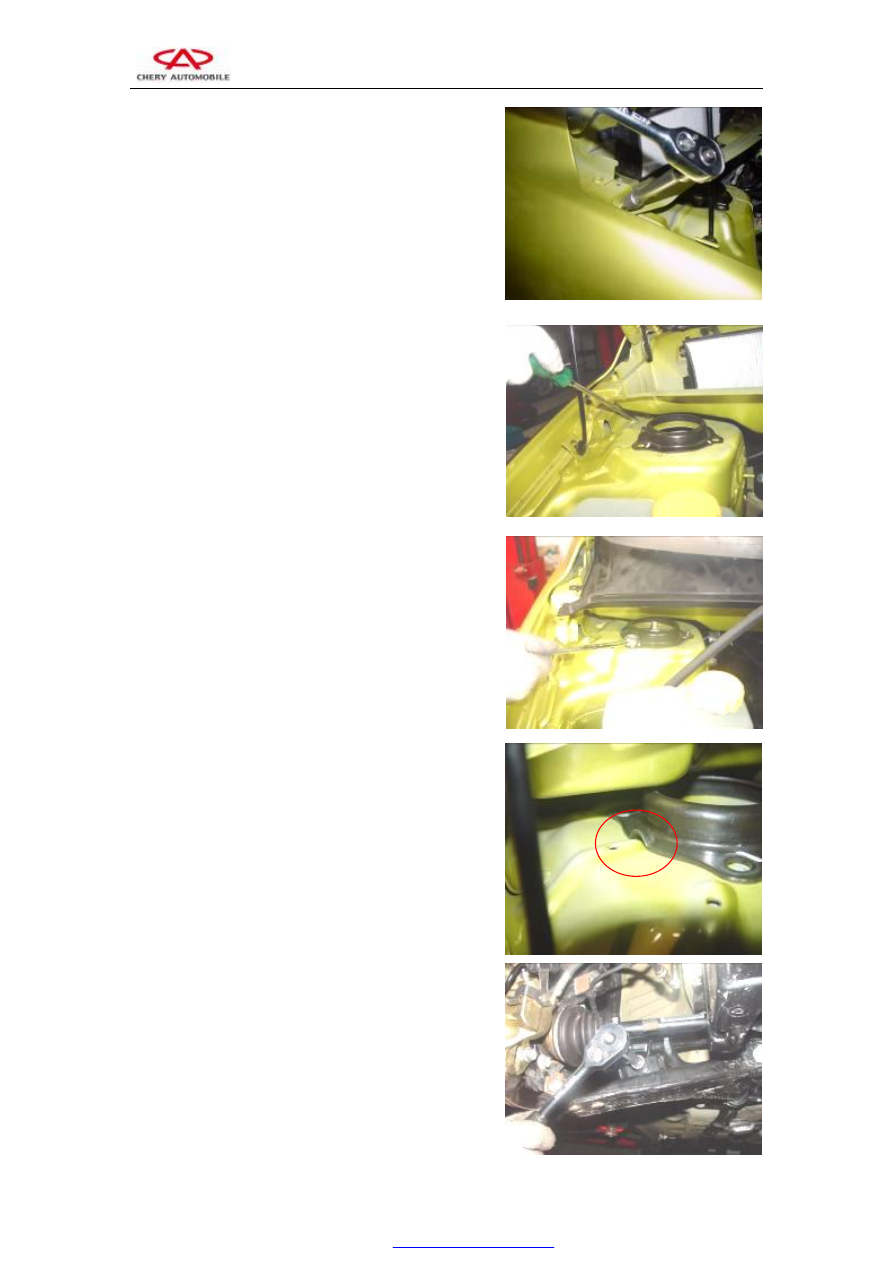

4.1.4  Remove  a  fixing  bolt  at  shock  absorber  assembly

that  is  close  to  front  guard-board  assembly  via  10#

sleeve.

Torque: 10±1 N.m











4.1.5  Prize  up  a  corner  of  front  guard-board  using

screwdriver, and then remove shock absorber bolt.















4.1.6 Remove three fixing bolts fastening shock absorber

assembly and frame via 15# sleeve.

Torque:    45±5N.m









4.1.7 Remove the shock absorber assembly.



4.1.8  When  assembling  shock  absorber,  it  should  be

noted  that  the  gap  of  shock  absorber  connection  board

must align corresponding protrusion on the vehicle body;

otherwise, it cannot be assembled.











4.2 Removal of control arm assembly

4.2.1 Remove the fixing bolt that fastens balance bar and

control arm via 15# sleeve.

Torque: 90±8 N.m



  S

ervice Manual for Chery V525 Car                                                            Chassis

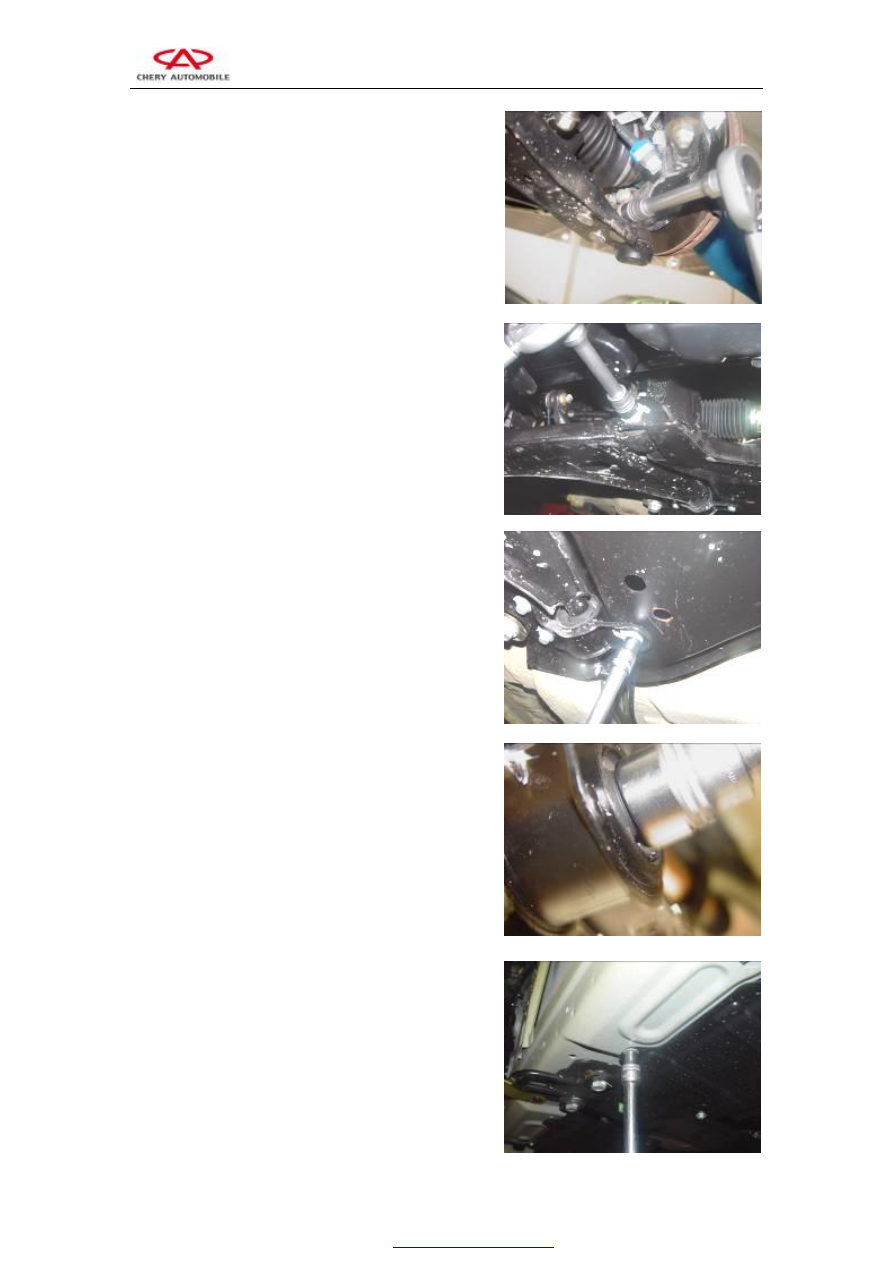

4.2.2 Remove the fixing bolts fastening control arm and

steering universal joint ball via 18# sleeve.

Torque:    105±10N.m













4.2.3 Remove the connecting bolts fastening control arm

and front axle via 18# sleeve.

Torque: 180±15 N.m













4.2.4  Remove  three  rear  fixing  bolts  fastening  control

arm  and  subframe  via  13#  sleeve,  and  then  remove  the

control arm assembly.

Torque: 90±8 N.m











4.2.5  Remove  the  self-locking  nut  that  fastens  control

arm and connection board via 24# sleeve.

Torque: 110±10 N.m











4.3 Removal of front axle assembly

4.3.1  Remove  three  rear  fixing  bolts  fastening  chassis

mudguard via 8# sleeve, and then remove the mudguard

assembly.

Torque: 3±0.5 N.m







  S

ervice Manual for Chery V525 Car                                                            Chassis

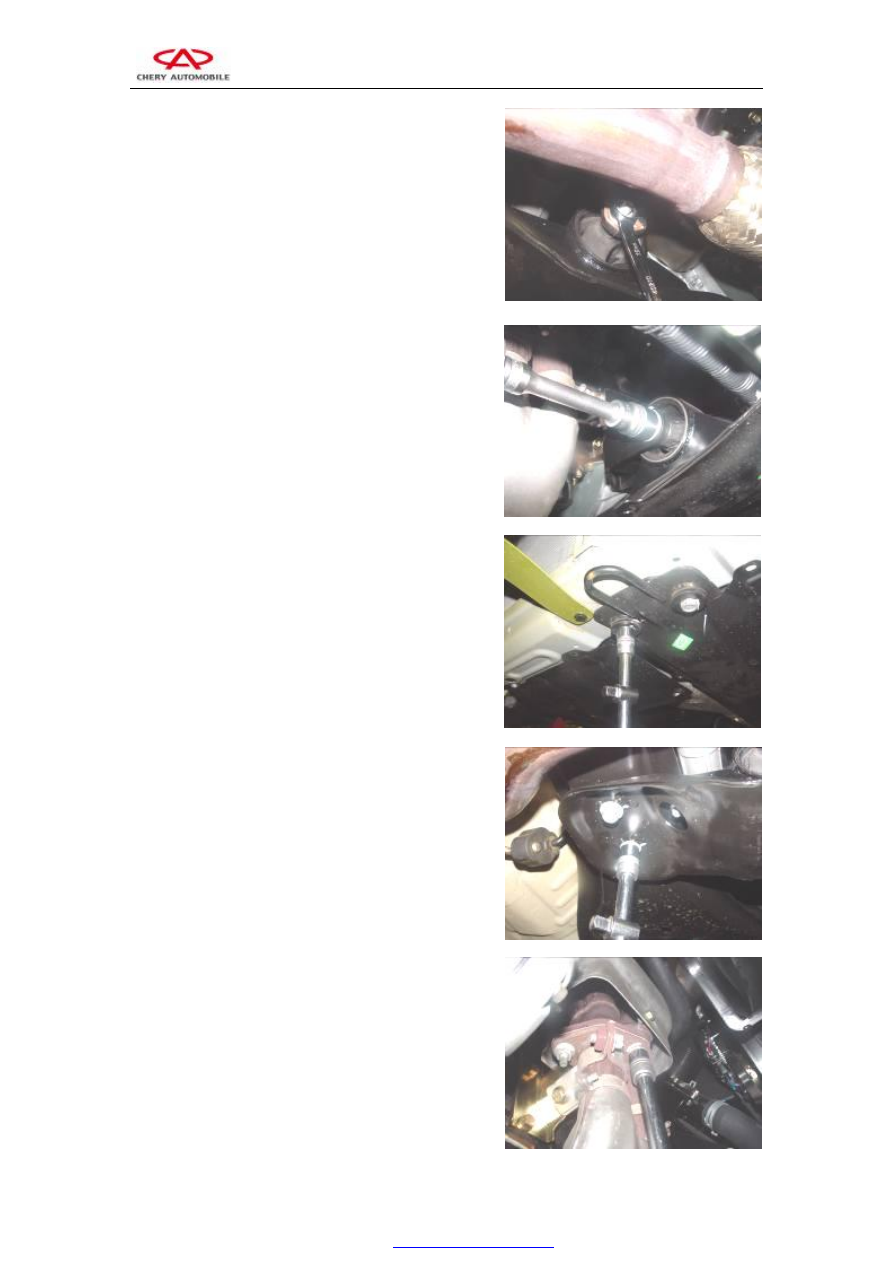

4.3.2 Remove rear support-bracket bolt of transmission

  on the front side member via 15# sleeve.

Torque: 80±6N.m













4.3.3Remove  front  support-bracket  bolt  fastening

transmission and side member via 24# sleeve.

Torque: 80±6N.m













4.3.4  Remove  two  front  bolts  of  side  member  via  18#

sleeve.

Torque: 100-120 N.m













4.3.5  Remove  two  rear-fixing  bolts  of  side  member  via

15# sleeve.

Then remove side member assembly.

Torque: 100-120 N.m











4.3.6  Remove  three  connecting  bolts  of  head  exhaust

pipe via 15# sleeve.

Torque:    45±5N.m













  S

ervice Manual for Chery V525 Car                                                            Chassis

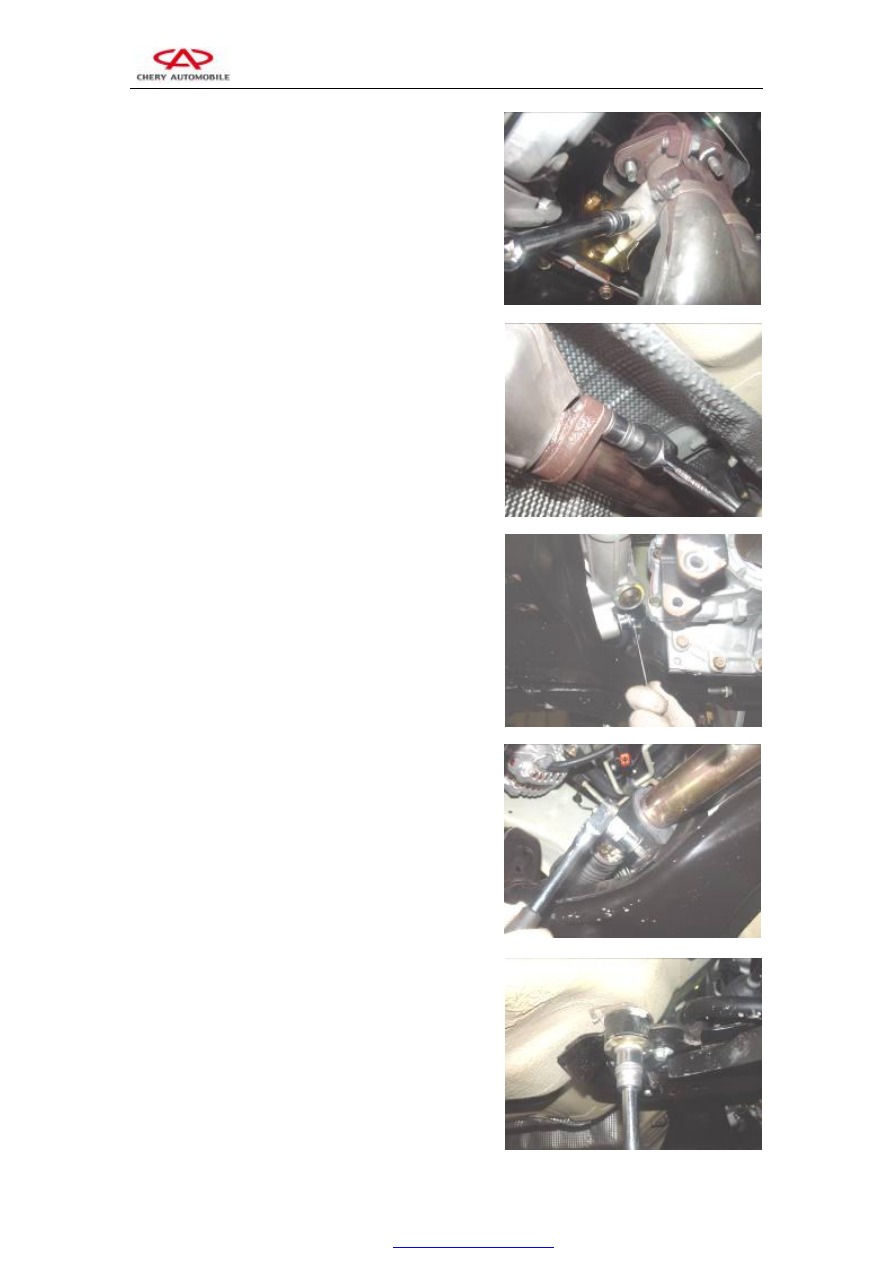

4.3.7  Remove  the  fixing  bolt  connecting  head  exhaust

pipe and engine cylinder body via 13# sleeve.

Torque:    45±5N.m













4.3.8 Remove the connecting bolts of head exhaust pipe

and three-way catalytic converter via 18# sleeve.

Torque:    55±5N.m













4.3.9 Remove the  fixing bolt  of  power steering  gear via

13# sleeve.

Torque: 75±5 N.m













4.3.10 Remove the fixing bolt and nut at the left side of

power steering gear via 13# and 15# sleeve.

Bolt torque:    75±5 N.m

Nut torque:    70±5 N.m











4.3.11 Remove  the connecting bolts fastening  front axle

and vehicle body via 22# sleeve.

Torque: 150±10 N.m
