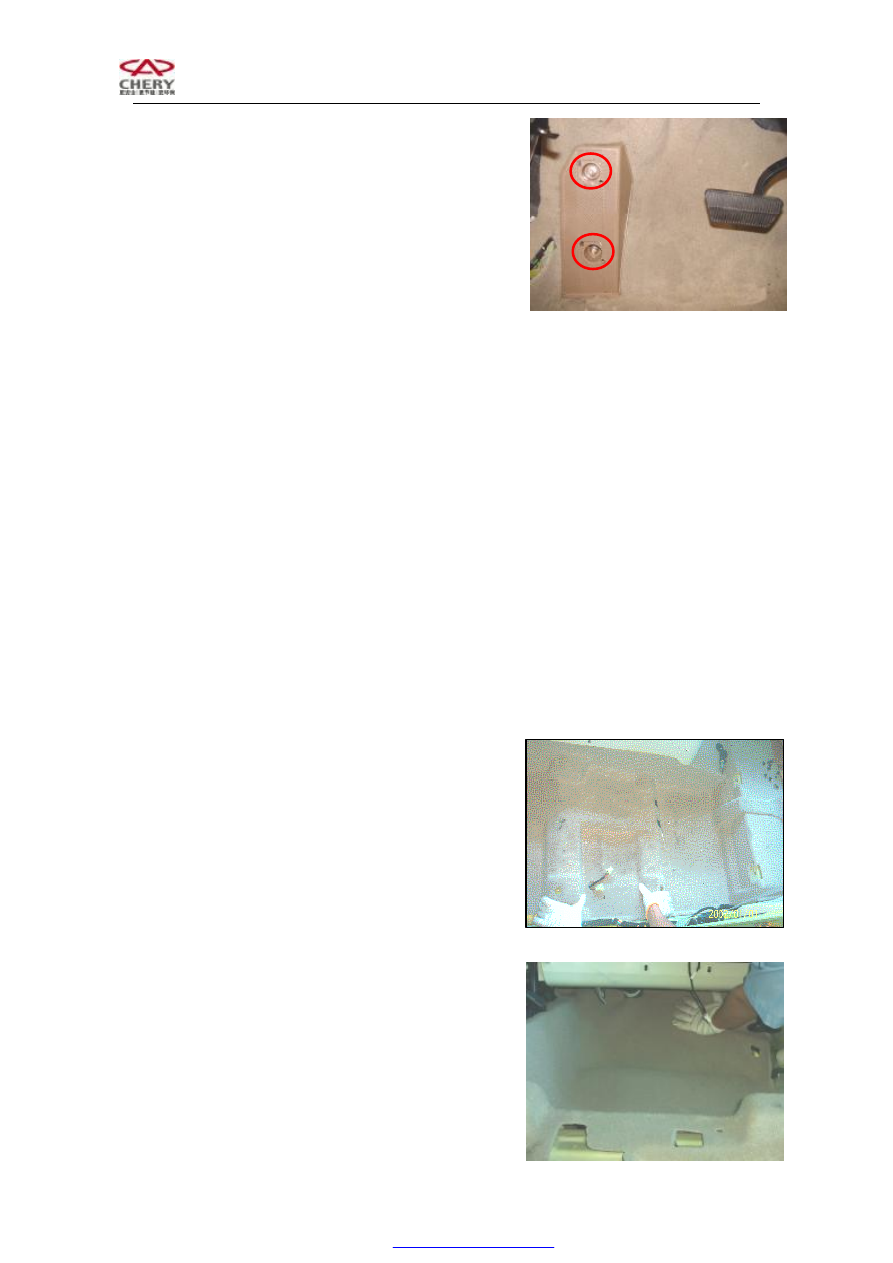

1.6    Take away two fixing screws on the driver pedal with

socket spanner and take off the pedal.

Installation torque is 7±1N.m









1.7    Take off the carpet by taking off the carpet connectors



2    Assembly of carpet

2.1    Put  the  carpet  into  car,  take  out  the  cable  which

connected to seat and press the bypass way carpet solidly













2.2    Pave  the  left  front  carpet  to  brake  pedal  and  expose

the hole from the carpet holes















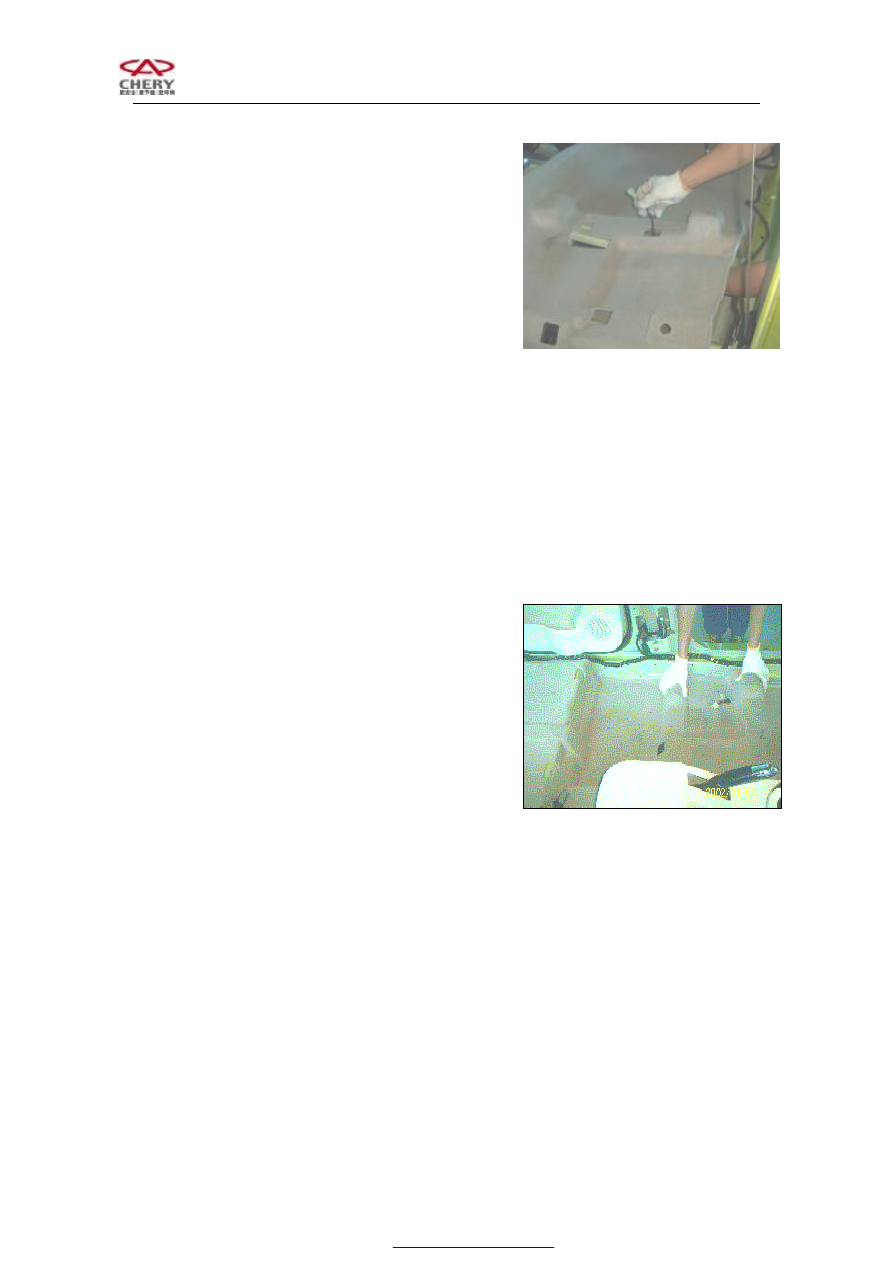

2.3    Pave the carpet left, middle and rear side along the car

bottom  shape  solidly  and  expose  the  front  and  rear  seat

installation holes.













2.4    Pave  the  carpet  right  front  side  to  evaporator

underside















2.5    Take out the connecting cable of right front seat

from carpet holes and pave it solidly

















2.6    Pave  carpet  right,  rear  and  middle  side  along  to  the

shape of car bottom and expose right front seat installation

holes















2.7    Pave the carpet rear side along car bottom







V.    Disassembly of Shock Absorber

1    Disassembly steps

1.1    Disassemble the carpet (See disassembly of carpet)





1.2    Take off all the shock absorbers



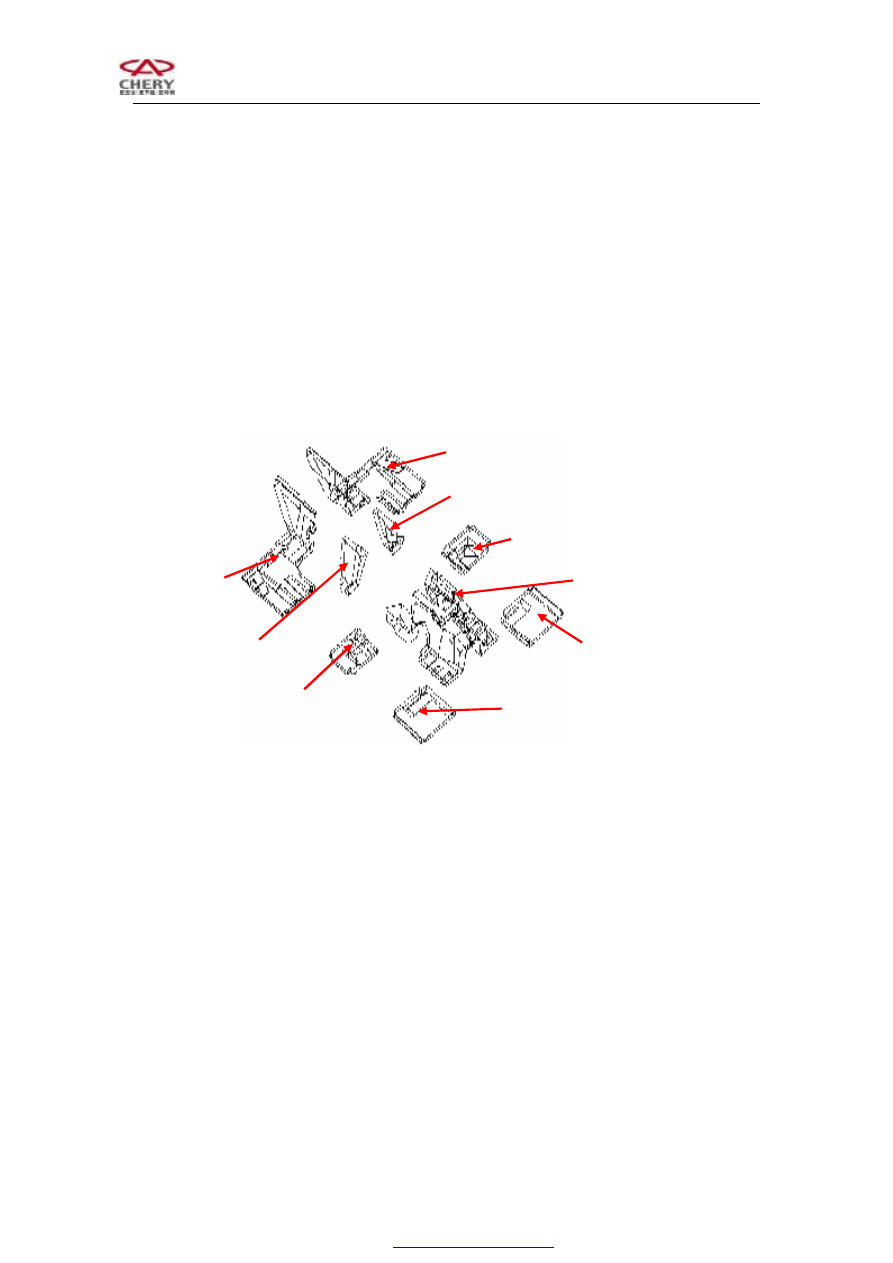

The positions of shock absorber are shown as below chart





































2    Assembly steps

2.1    The installing steps are reverse to those for removal.

2.2    Note of installation：

2.2.1    Tidy  up  the  seat  and  rear  oxygen  sensor  connecting  cable  before  installing  the  shock

absorber.

2.2.2    Make the shock absorber lower surface joint tightly with plate work.









Front right shock absorber（B14-5110013）



Left front shock absorber

（B14-5110011）

Central passage left shock absorber

（B14-5110017）

Central left shock absorber

（B14-5110021）

Left rear shock absorber（B14-5110031）

Right rear shock absorber（B14-5110033）



Central passage rear shock absorber（B14-5110037）

Central passage right shock absorber（B14-5110019）

Central right shock absorber（B14-5110023）





Chaper  Three    Disassembly/Assembly  and  Maintenance  of

Door

I.    Disassembly/assembly and maintenance of front door

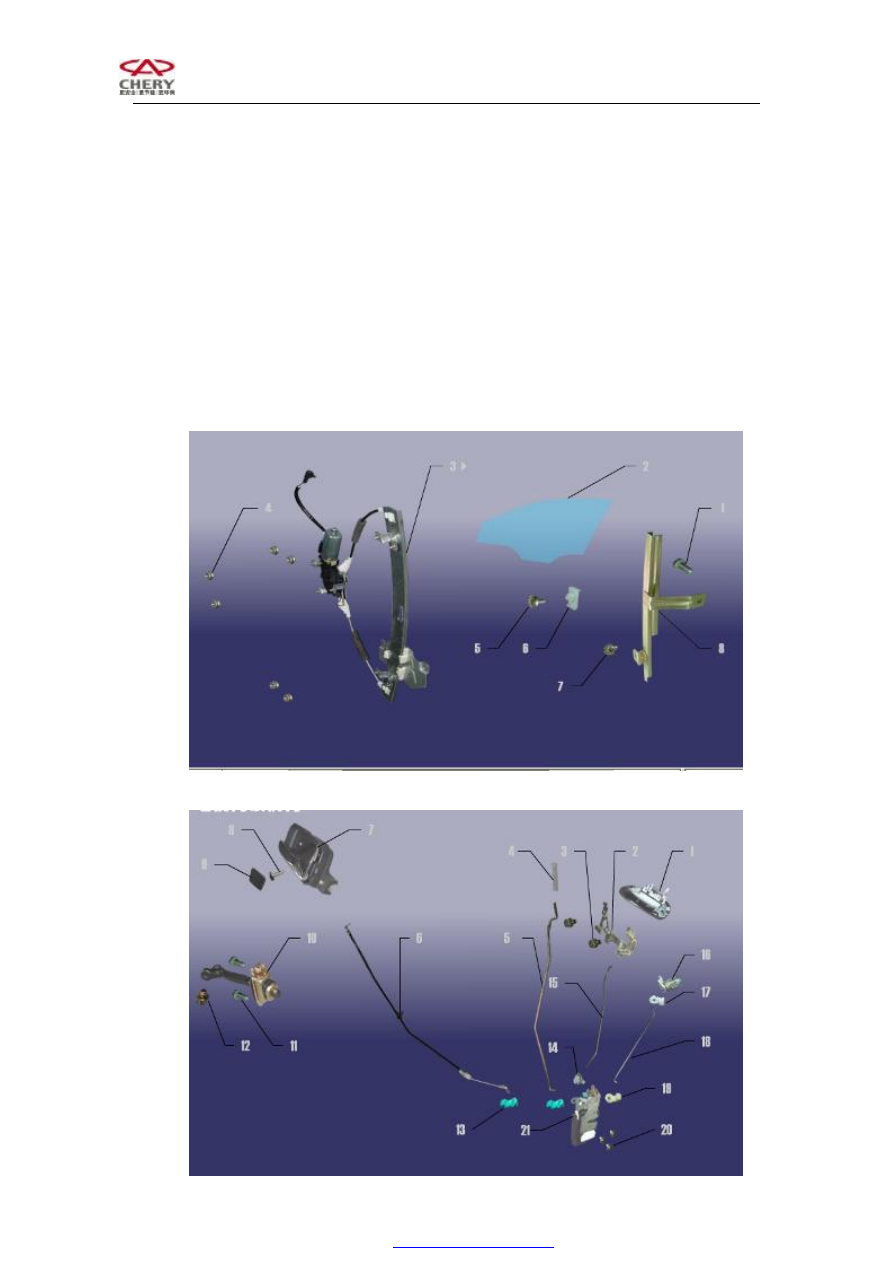

1.    System diagram
