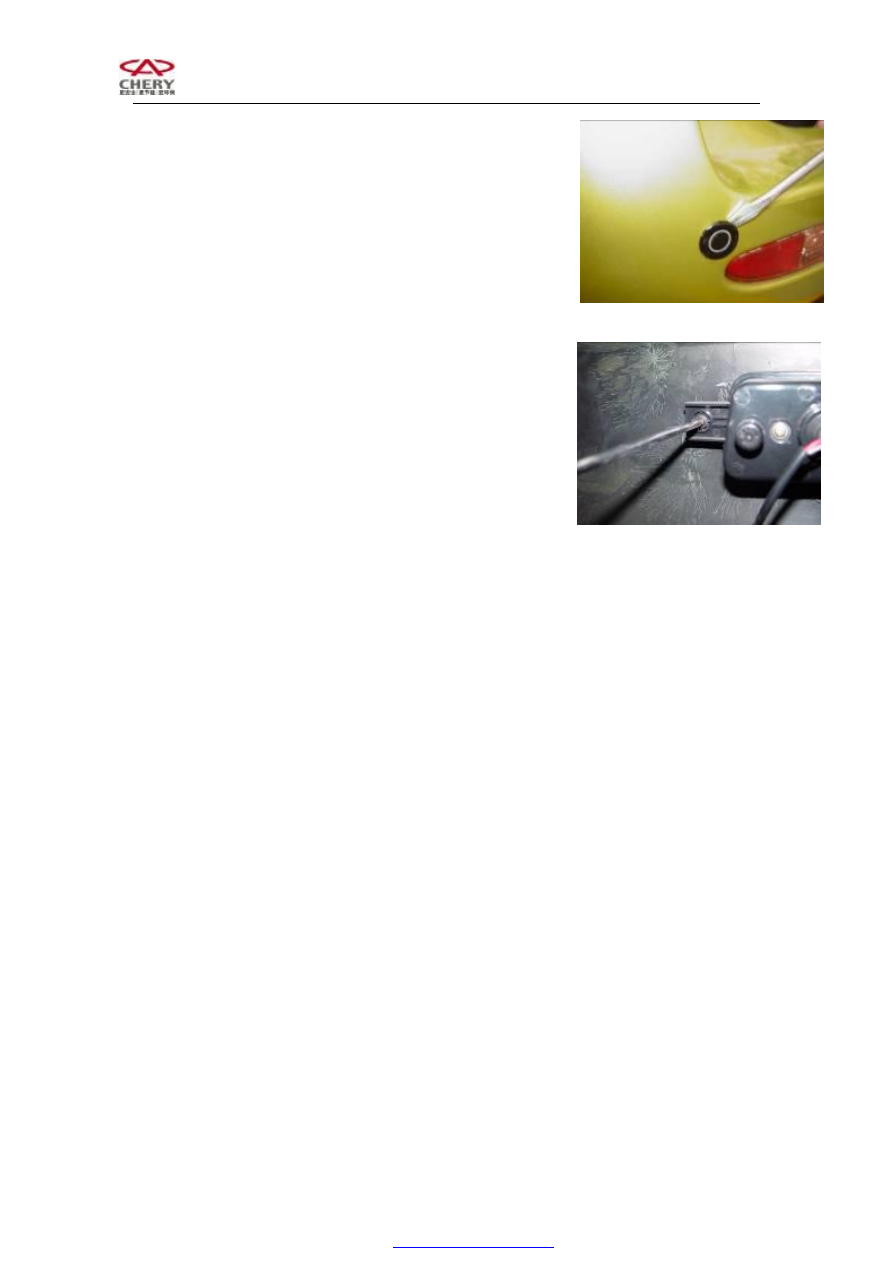

4.7    Prize  reverse  radar  probe  by  flat  head  screwdriver  from

bumper outside.

















4.8    Loose  two  rear  fog  lamp  fixing  screws  by  cross  head

screwdriver and take out of fog lamp assembly.











5    Assembly steps

The installing steps are reverse to those for removal.



Chapter Five    Disassembly/Assembly and Maintenance of

Front Headlamp and Fog Light

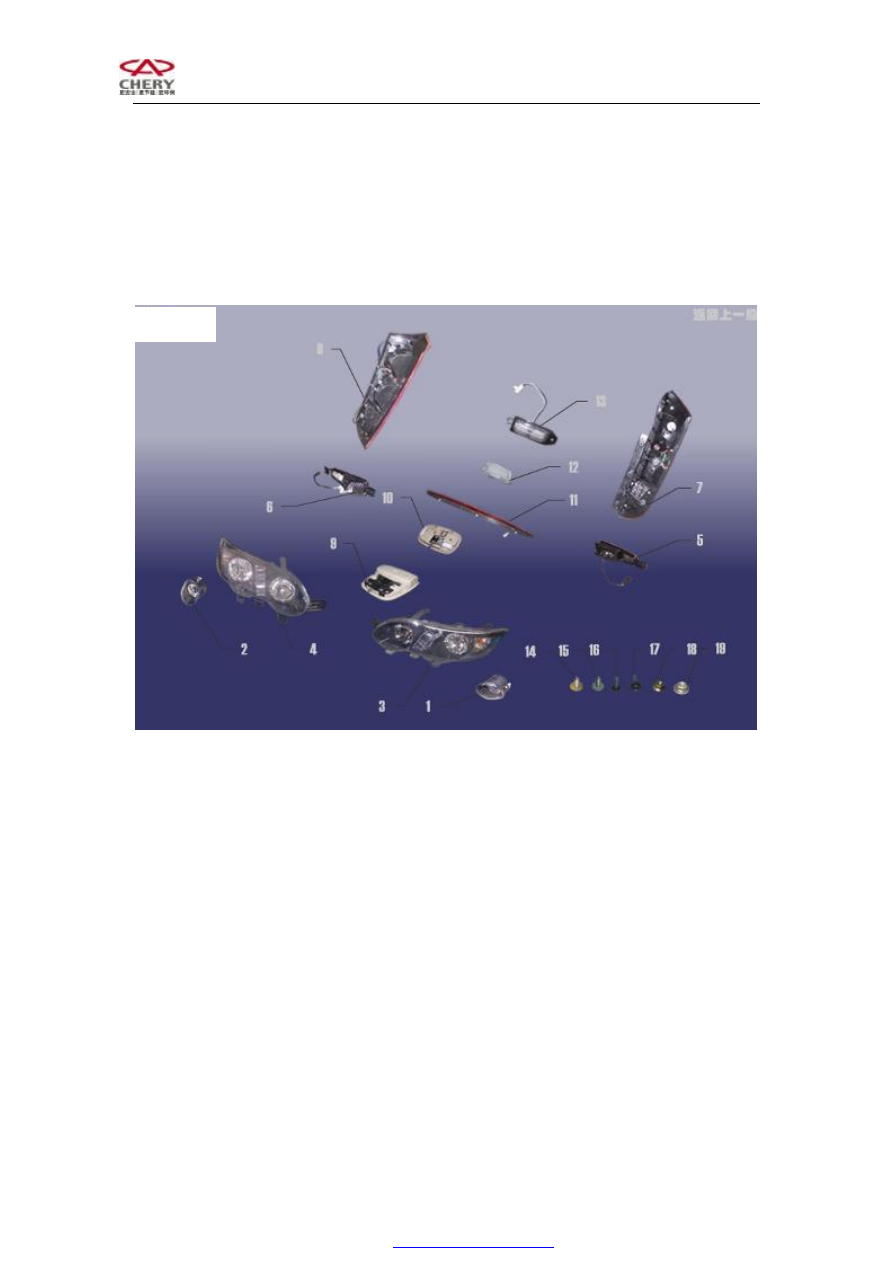

1 System diagram



2 Preparation

Tool:  No.  10  sleeve  and  No.  7  open  end  wrench,  cross  head

screwdriver and flat head screwdriver.

3    Note

3.1    To prevent accident, please wear labor protection appliance.

3.2    To prevent scratch the bumper surface paint.

3.3    Carry  out  the  disassembly  and  assembly  at  low  temperature

environment, do not use big force, otherwise the bumper will be broken

3.4    Pay  attention  to  the  clip  on  the  bumper  during  headlamp  is

disassembled, big force will damage the clip.

3.5    Pay  attention  to  not  scratch  the  headlamp  surface  when

disassemble and place it .

Lights



4    Disassembly steps for headlamp

4.1



Disassemble

front

bumper

assembly

first.

(See

disassembly/assembly of bumper)

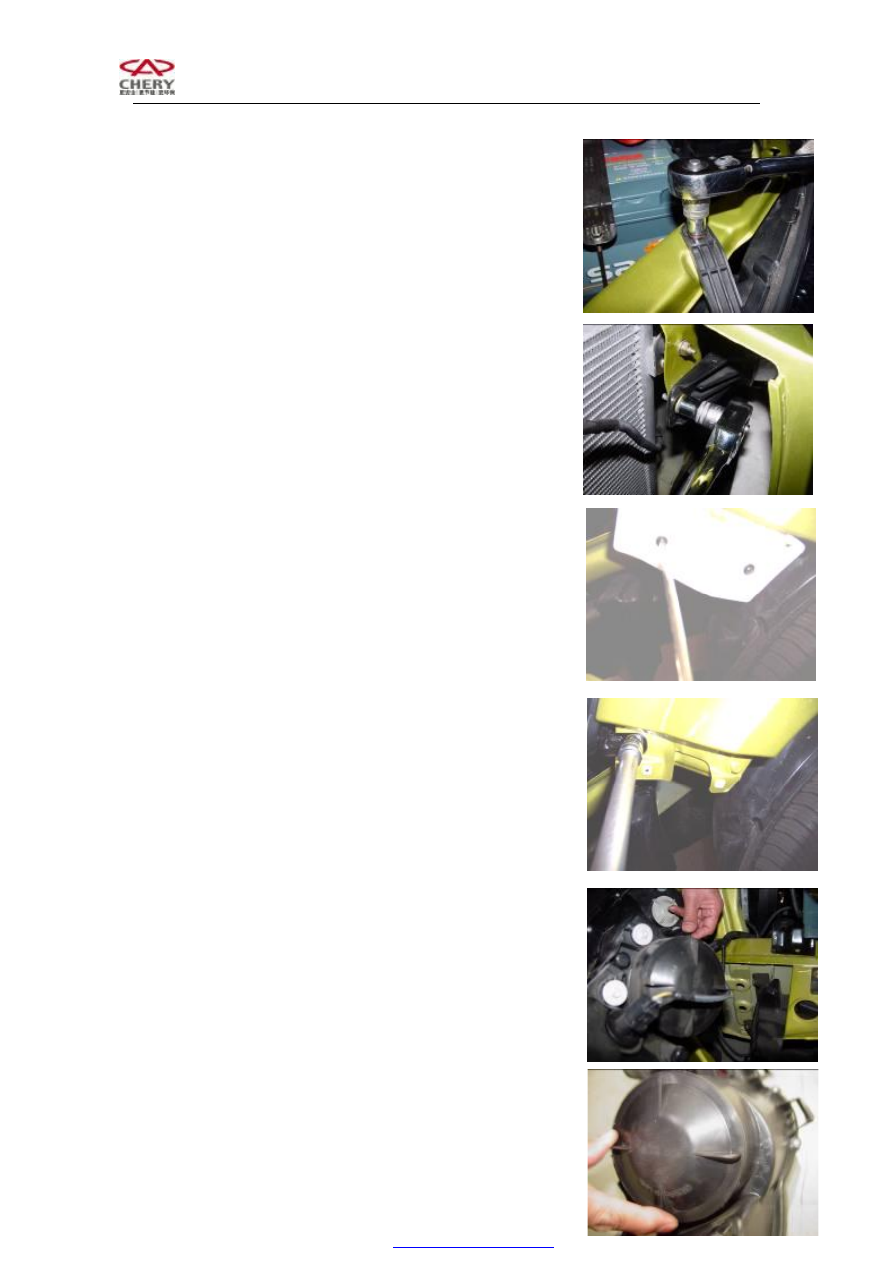

4.2    Loose  headlamp  two  fixing  bolts  on  engine  hood  cross  beam

by No. 10 sleeve. Torque is 4.0±0.5N·m





4.3    Loose  headlamp  fixing  bolt  on  AC  condenser  by  No.  10

sleeve.

Torque is 4.0±0.5N·m











4.4    Loose clip seat fixing screw which is used to fix the bumper by

cross head screwdriver.













4.5    Loose headlamp fixing bolt by No. 10 sleeve.

Installation torque is 5±1 Nm













4.6    Unplug  headlamp  cable  plug  and  take  out  the  headlamp

assembly.













4.7    Screw off headlamp high beam seat cover.

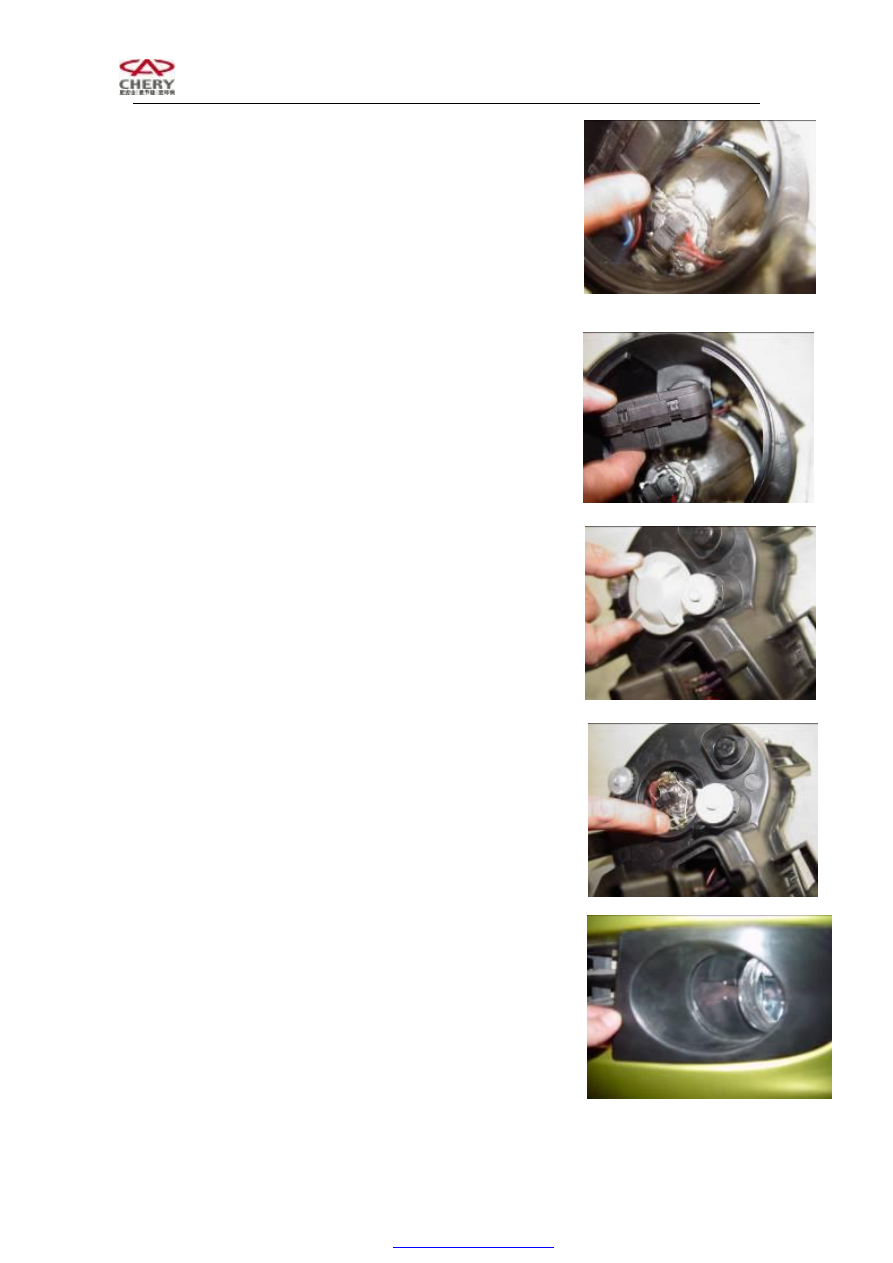

4.8    Press bulb fixing clip by hand and turn it upward, take the bulb

out.















4.9    Rotate  the  headlamp  motor  of  30  degrees  clockwise,  and  take

out the motor and cable plug.

Note:  The  motor  can  not  be  maintained,  if  make  sure  there  is

problem  on  the  motor,  open  the  motor  cover  to  see  if  there  is  gear

falling  down  or  block  phenomenon.  Replace  with  a  new  headlamp

assembly if the problem can not be solved by adjustment.







4.10    Screw off low beam bulb cover by hand.















4.11    Press the bulb fixing clip by hand and take out bulb assembly.











5    Disassembly of fog lamp

5.1    Disassemble  bumper  assembly. （ Refer  to  disassembly  of

bumper）

5.2    Prize fog trim cover assembly by hand.
