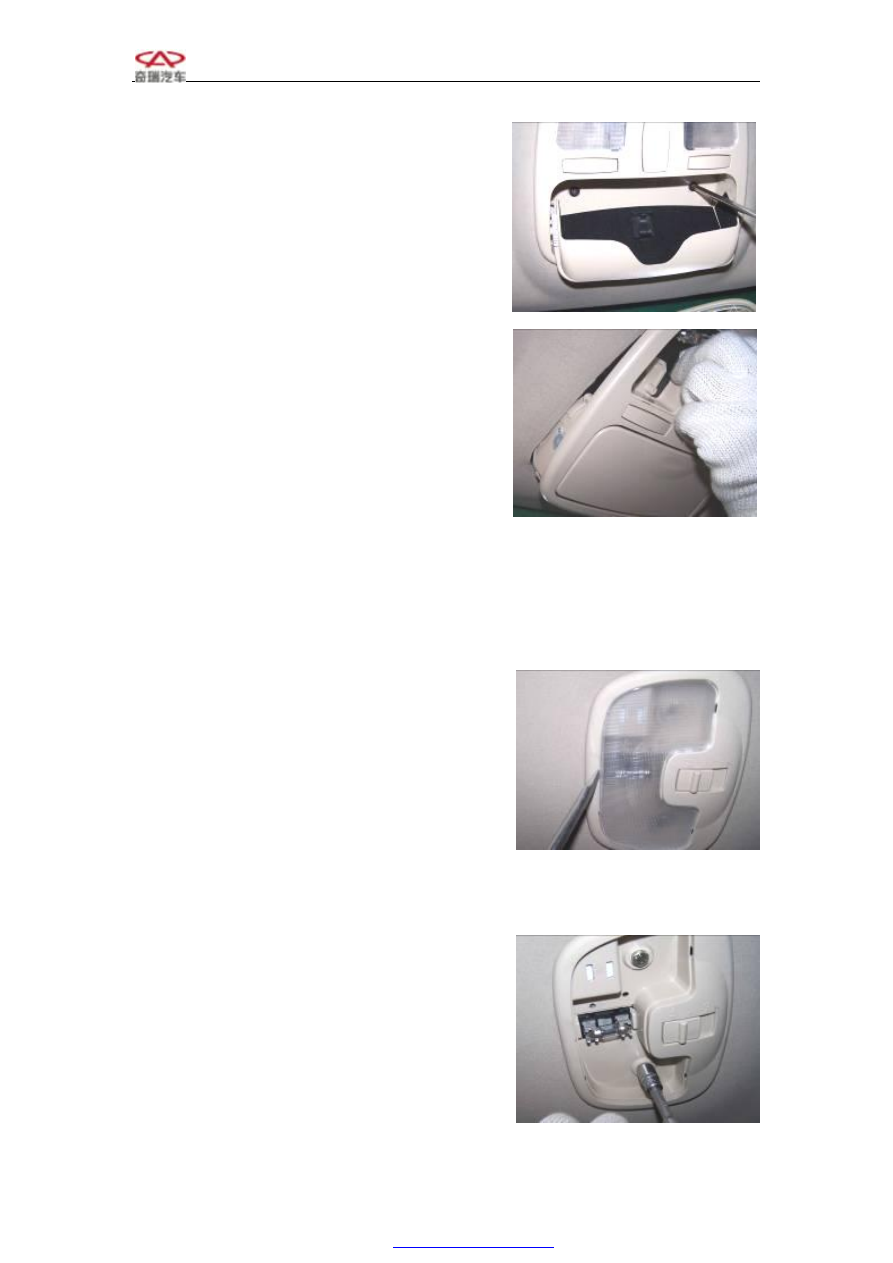

5.1.3    Open glasses box and disassemble fixing screw.

Torque is 1.5±0.5Nm















5.1.4    Take off cable inserting.













5.1.5    Take off front ceiling light assembly.



5.2    Assembly steps

The installing steps are reverse to those for removal.

6    Disassembly/assembly of rear ceiling light

6.1    Disassembly steps

6.1.1    Prize rear ceiling light trim cover by flat head

screwdriver. Note: do not scratch trim part.









6.1.2    Unscrew rear ceiling light fixing bolt.

Torque is1.5±0.5Nm







6.1.3    Take off rear ceiling light.



6.2    Assembly steps

The installing steps are reverse to those for removal.

7    Disassembly/assembly of A pillar protecting board

7.1    Disassembly steps

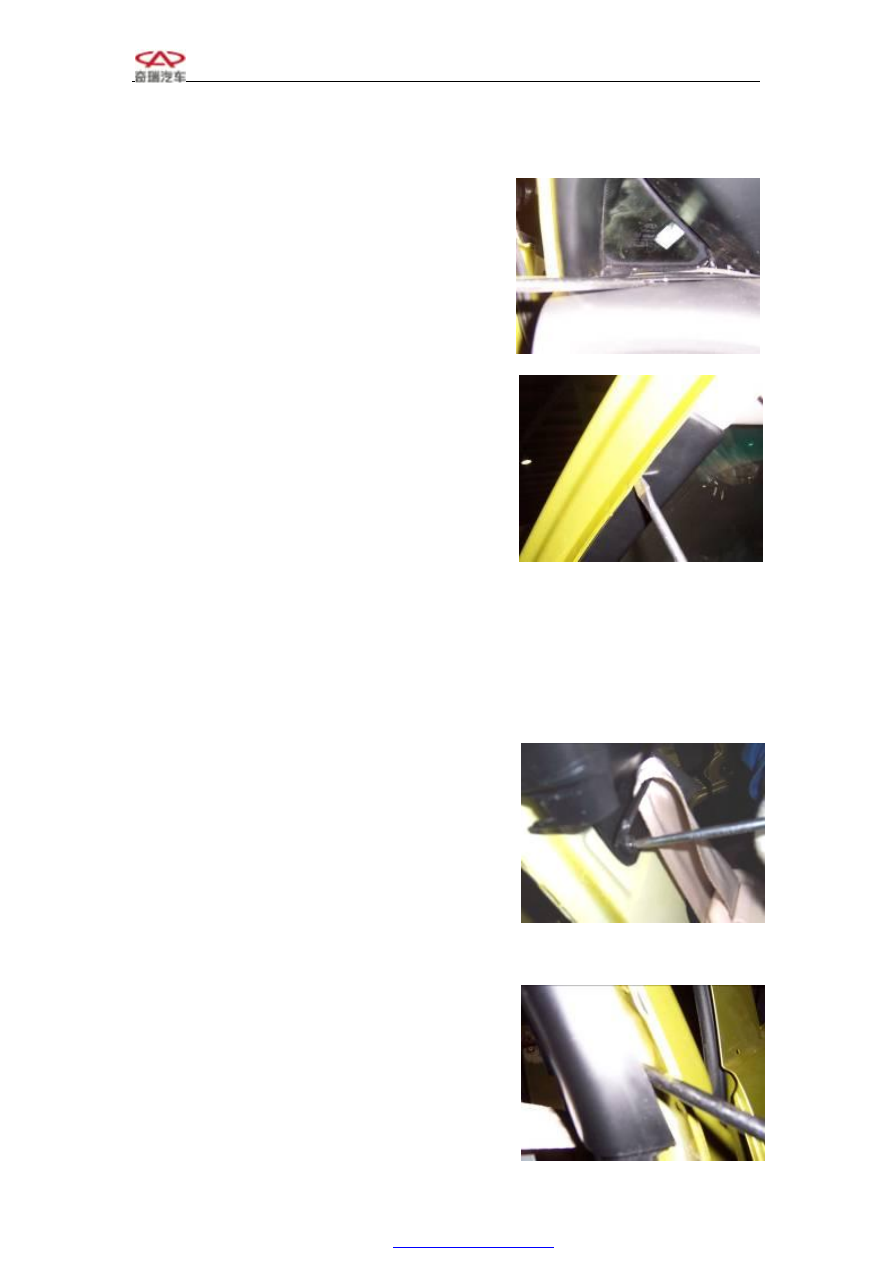

7.1.1    Disassemble  A  pillar  protecting  board  lower  trim

cover.













7.1.2    Prize  A  pillar  protecting  board  by    flat  head

screwdriver.









7.1.3    Take out A pillar protecting board.



7.2    Assembly steps

The installing steps are reverse to those for removal.

8    Disassembly/assembly of B pillar protecting board

8.1    Disassembly steps

8.1.1    Disassemble  B  pillar  lower  protecting  board  (refer

to disassembly/assembly of seat belt)



8.1.2    Disassemble B pillar upper protecting board fixing

screw by cross head screwdriver.











8.1.3    Prize  B  pillar  upper  protecting  board  by  flat  head

screwdriver.

Note: protect the trim part surface from scratching.







8.2    Assembly steps

The installing steps are reverse to those for removal.

9    Disassembly/assembly of C pillar and D pillar protecting board

9.1    Disassembly steps

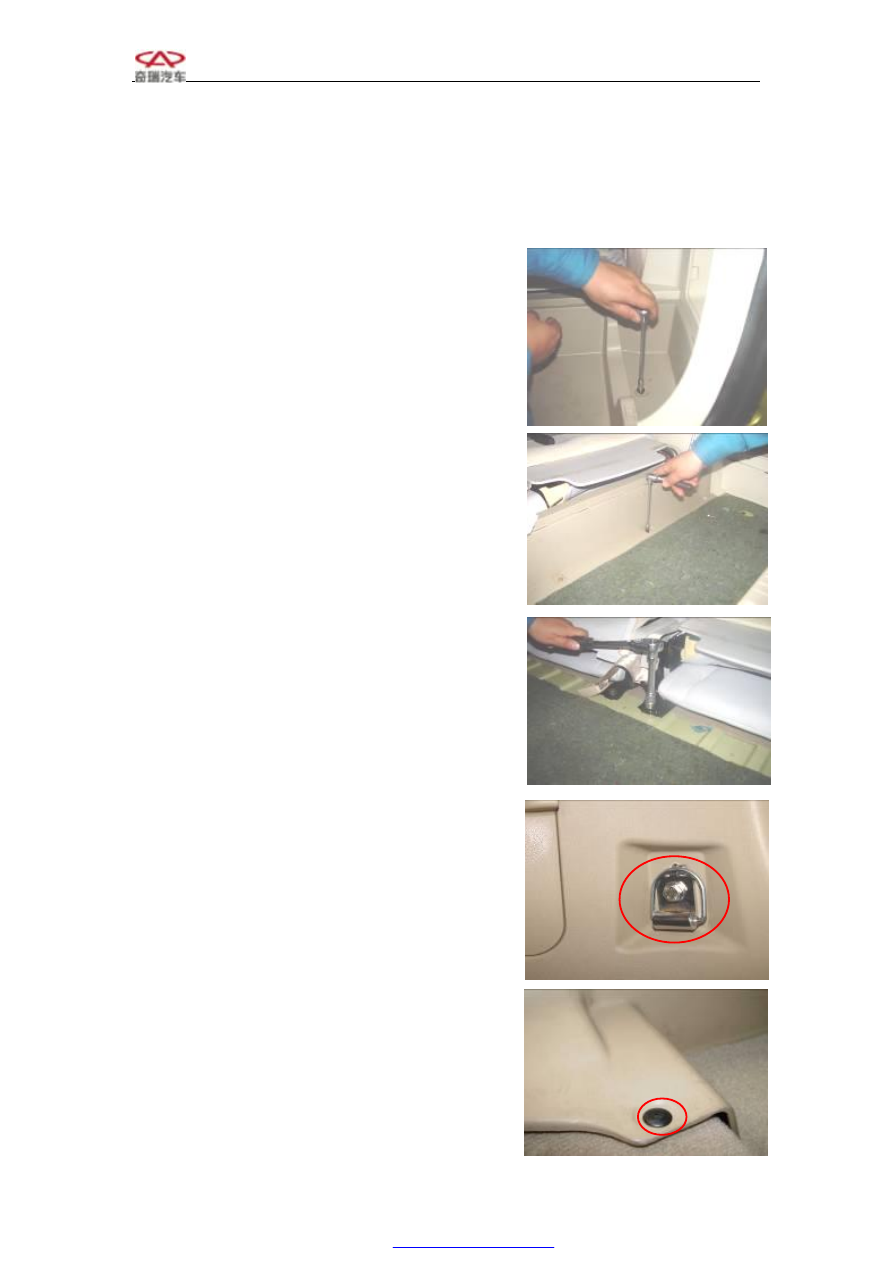

9.1.1    Unscrew luggage compartment glove box two

fixing bolts by No. 7 socket spanner. Take out glove box.

Torque is 1.5±0.5N.m











9.1.2    Unscrew  glove  box  rear  panel  assembly  fixing

bolt by No.8 socket spanner. Take out glove box panel.

Torque is 5±1 N.m









9.1.3，Unscrew rear seat lower fixing bolt by No. 17 socket

spanner. Take out rear seats.

Torque is 25±3 Nm









9.1.4    Loose  C/D  pillar  lower  protecting  board  fixing

screws (totally two) by No. 10 sleeve.

Torque is 9±3Nm











9.1.5    Prize C/D pillar lower protecting board fixing

clip by flat head screwdriver.





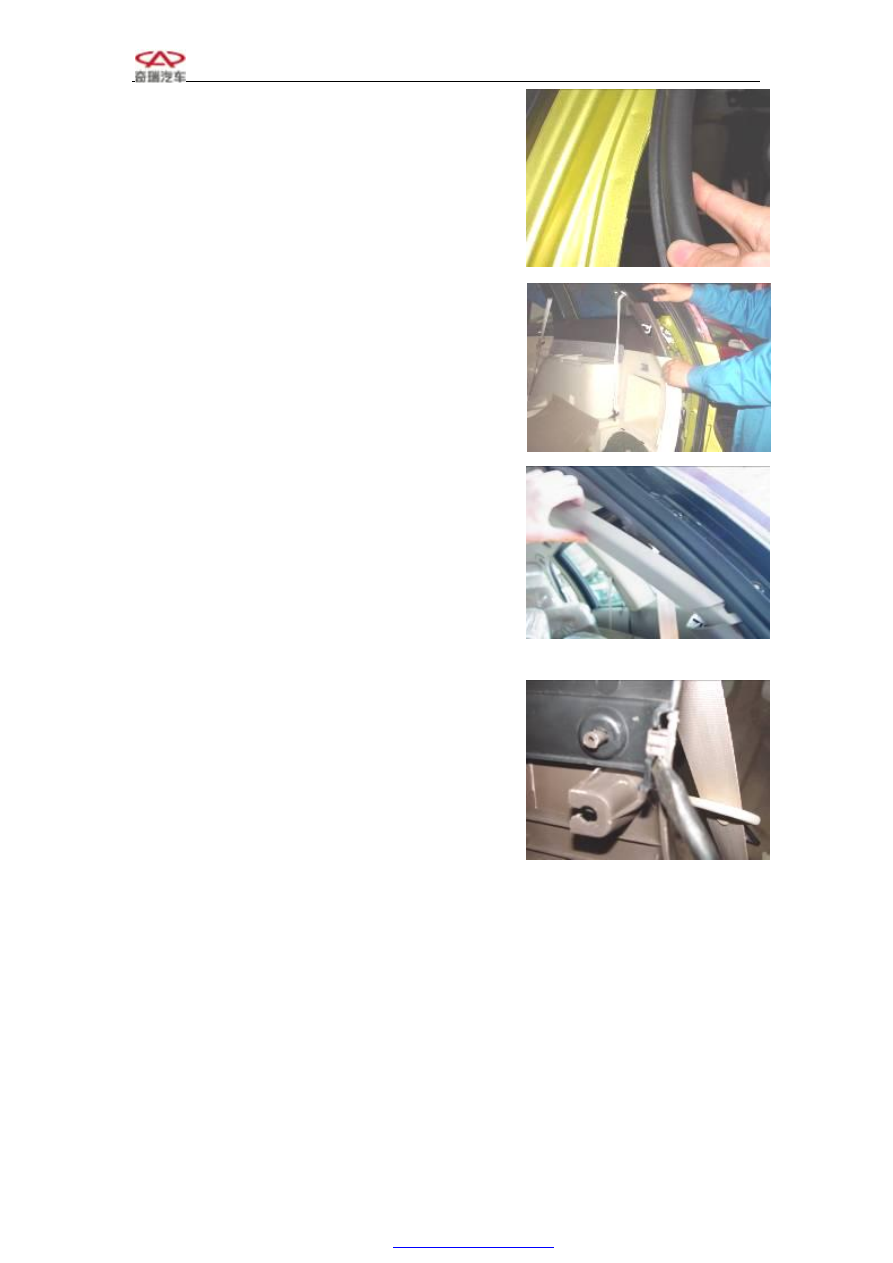

9.1.6    Take off rear door opening rubber seal by hand.















9.1.7    Prize  C/D  pillar  lower  protecting  board  by

screwdriver, take off C/D pillar protecting board.













9.1.8    Prize D pillar upper protecting board and take off D

pillar upper protecting board.















9.1.9    Prize C pillar upper protecting board and take off C

pillar upper protecting board.













9.2    Assembly steps

The installing steps are reverse to those for removal.

10    Disassembly/assembly of the roof

10.1    Disassembly steps

10.1.1    Disassemble left and right sunvisors.

(Refer to disassembly/assembly of sunvisors)
