Chery B14. Manual - part 27

2.2.6.3    At last, check if the trim strip is blocked onto the

fixing bar









2.2.7    Regulate the scuttle switch program, starting program

and  noise  by  power  system  to  make  sure  that  there  is  no

abnormal.



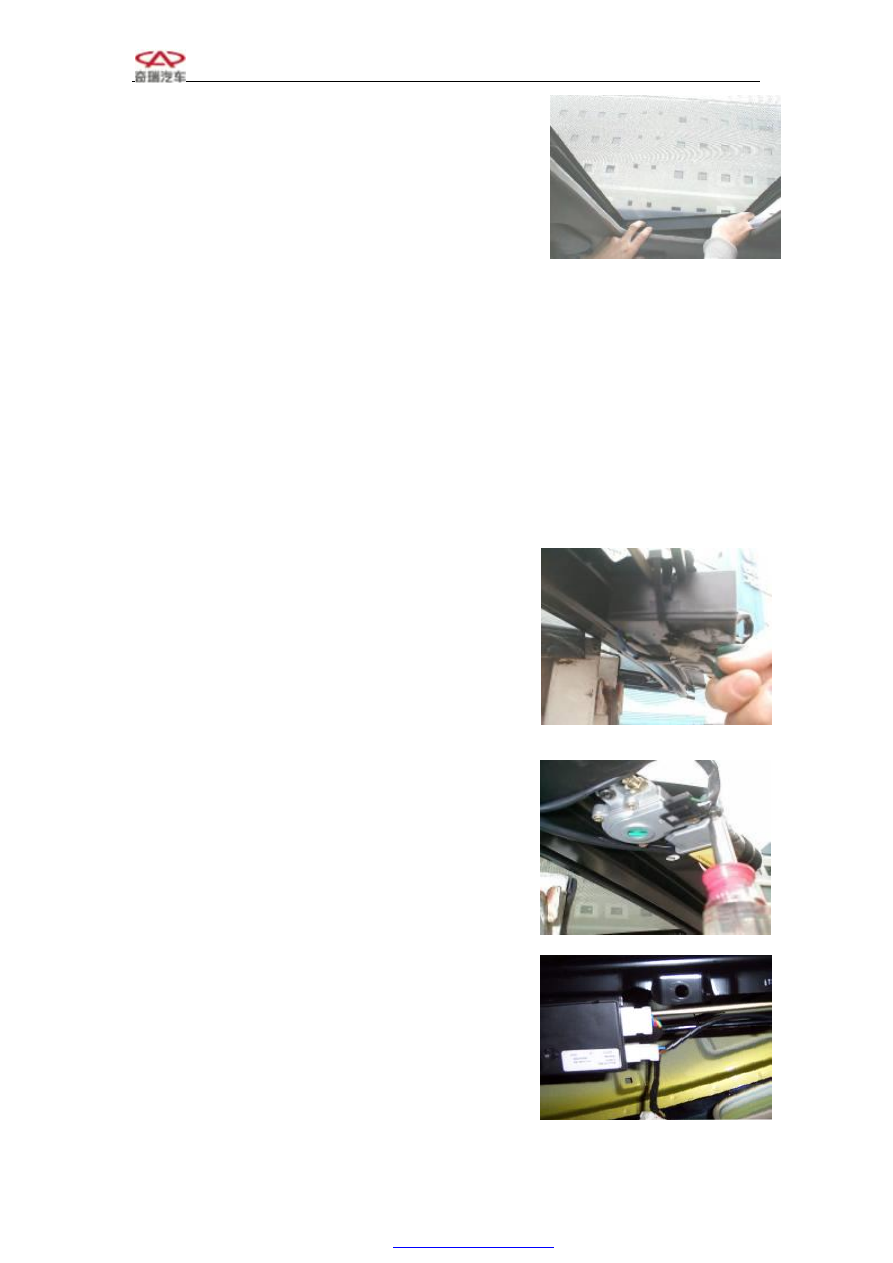

3    Disassembly and assembly of scuttle motor and scuttle control unit



3.1    Disassembly steps

3.1.1    Operate the scuttle to its completely close position

(named scuttle original position).



3.1.2    Disassembly of roof.（refer to disassembly of roof）



3.1.3    Brake power cable of accumulator, and disconnect the

cable of scuttle motor and scuttle control unit.















3.1.4    Disassemble three scuttle motor fixing bolts by

cross head screwdriver to take off scuttle motor.













3.1.5    Disassemble scuttle control unit fixing bolt by    cross

head screwdriver and take off scuttle control unit.











3.2    Assembly steps

Note:  Before  assembling  the  scuttle  motor,  the  scuttle  must  be  at  the  position  of  completely

closed.



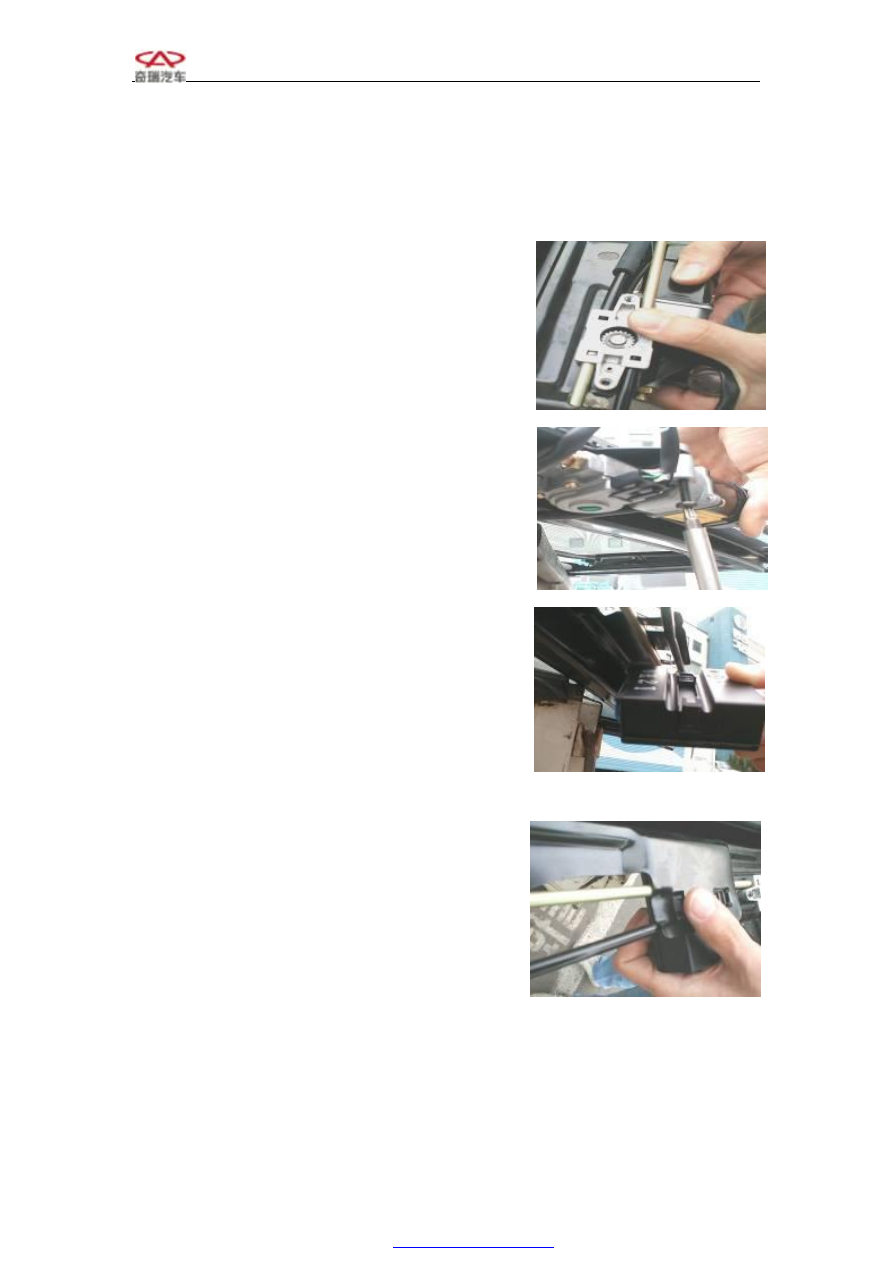

3.2.1    Put scuttle motor onto bracket.

Note:  assemble  motor  gear  onto  the  middle  position  of  two

pull cable gears.











3.2.2    Fasten  scuttle  motor  three  fixing  bolts  by  cross  head

screwdriver.













3.2.3    Push scuttle control unit into along scuttle frame and

fix the cable onto scuttle control unit slot.















3.2.4    Fasten the fixing bolts of scuttle control unit, and fix

it again by band.























4    Disassembly/assembly of scuttle sun visor

4.1    Disassembly steps

4.1.1    Disassemble the roof. (See disassembly/assembly of roof)



4.1.2    Disassemble scuttle glass assembly (See disassembly/assembly of scuttle glass)



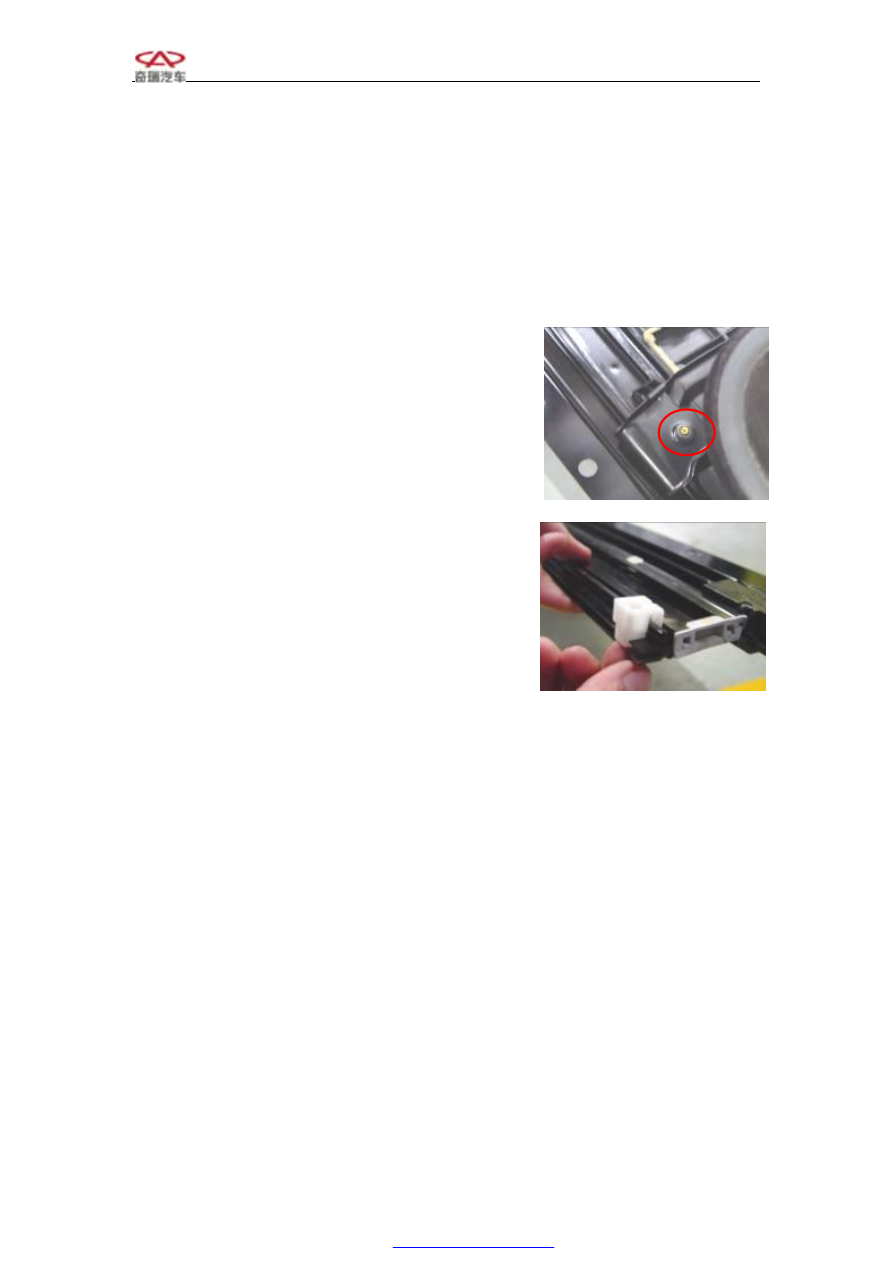

4.1.3    Loose  scuttle  central  bracket  fixing  screw  by  TORX

tool and take out bracket.













4.1.4    Take away scuttle sunvisor stopper by hand.













4.1.5    Push scuttle sunvisor out from sunvisor slide guide,

take off scuttle sunvisor.



4.2    Assembly steps

The installing steps are reverse to those for removal.



IV.    Guide for scuttle maintenance

1    Reset scuttle control unit

1.1    Scuttle control unit looses primary memory will cause faults.

1.1.1    Scuttle can not be completely closed and opened or stretched. Sometimes, there is shaking

phenomenon during the process from stretch to close.

1.1.2    Scuttle is opened or stretched or closed can not reach its original position.

1.1.3    Scuttle can not actuate the function of pushing the button and close/open the scuttle.

1.1.4    Scuttle mode can not control scuttle running.



1.2    Possible reason analysis

1.2.1    The battery is replaced when the scuttle is not at the original position;

1.2.2    Break the power of scuttle control unit suddenly during scuttle running;

1.2.3    When the scuttle control unit can not resume to right position;

1.2.4    Unplug the power supply during scuttle running;



1.3    Method to recall scuttle control unit

1.3.1    Run  the  scuttle  glass  to  completely  open  status,  press  the  opening  button  more  than  15s

continuously, by this way, the scuttle control unit will be recovery to original memory position.

1.3.2    Confirm: Press opening function button, if the scuttle is started correctly, means the control

unit is recovery to its correct original position.

2    Typical fault diagnosis and trouble shooting

2.1    Scuttle looses it original position

2.1.1    Fault phenomenon:

The  scuttle  can  not  be  opened  and  closed  correctly  or  can  not  be  closed  to  correct  position;  the

scuttle can not actuate correct running process.



2.1.2    Reason analysis:

See chapter 1.2



2.1.3    Solve method:

Reset the scuttle control unit (Refer to chapter1.3)

2.2    Water leaking of scuttle assembly

2.2.1    Fault phenomenon:

There is water leaking from outside to scuttle molding when the scuttle is closed completely.



2.2.2    Analysis and checking:

Check  the  clearance  between  scuttle  glass  and  roof  hole;  check  flow  guiding  pipe  conditions;

check water guiding system conditions.



2.2.3    Solve method:

2.2.3.1    Reassemble  the  scuttle  glass  referring  to  the  disassembly/assembly  steps  of  scuttle

glasses, and make sure the clearance between glass and roof hole is within the correct tolerance.

2.2.3.2    Readjust  the  connection  status  of  four  water  guiding  pipe,  and  make  sure  there  is  no

water leaking.

2.2.3.3    Check the water guiding system and make sure there is no damage, if there is, replace the

damaged.

2.3    Strange noise of scuttle assembly

2.3.1    Fault phenomenon:

There is strange noise when the scuttle is running.

2.3.2    Analysis and check:
