54

1.4

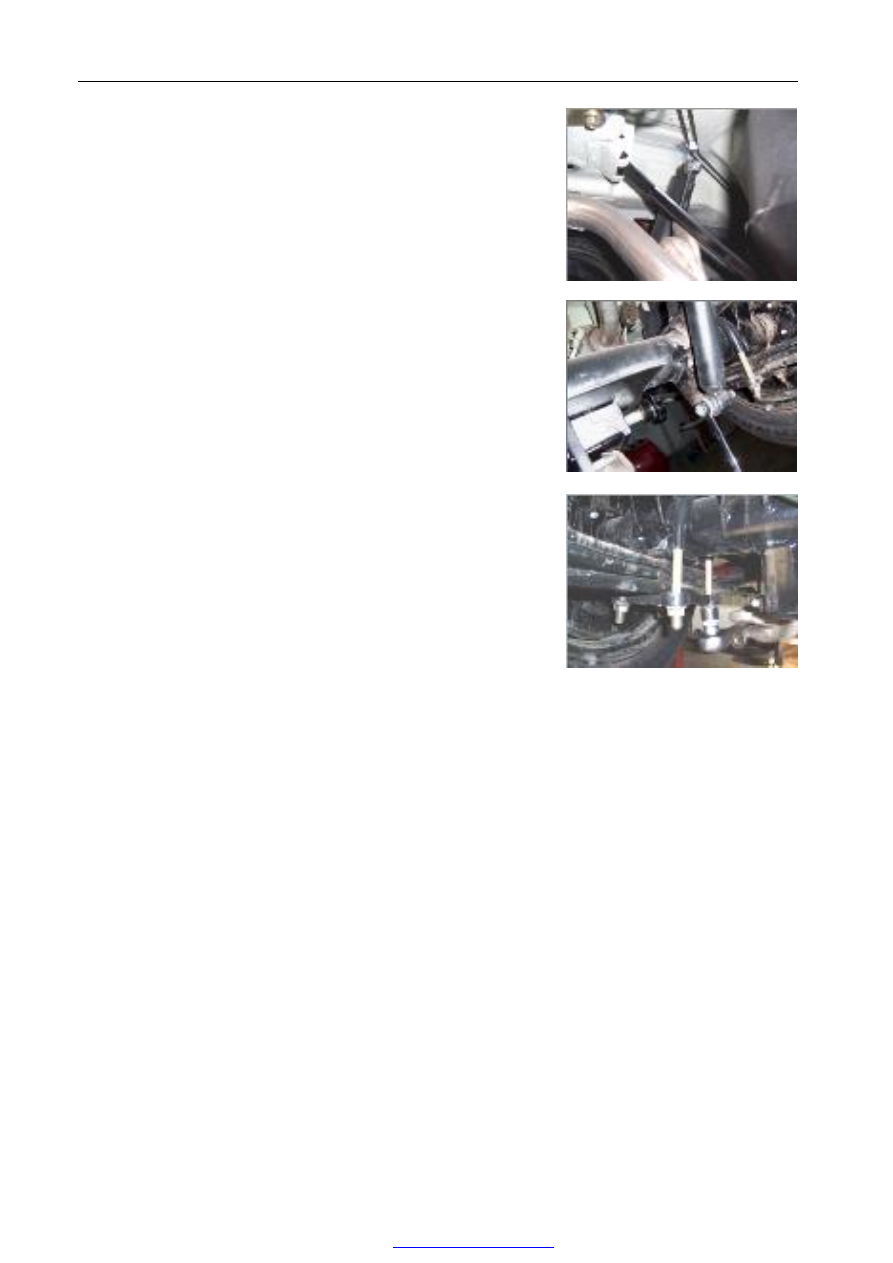

Disassemble  bolts  on  upper  side  of  absorber  with

18# wrench。

Moment of force: 90±5Nm











1.5

Disassemble  bolt  on  bottom  of  absorber  with  16#

torque wrench, and take down absorber.

Moment of force: 80±5Nm











1.6

Disassemble  these  four  nuts  that  used  for  fixing

bottom  of  steel  plate  with  18#  torque  wrench,  and

take off steel plate.

Moment of force: 110±5Nm









2.

Assembling step



Conduct assembly according to contrary step of disassemble.





















- 1 -



























Maintenance manual of Chery Karry





（Circuit diagram）













































- 2 -

Contents



I.

Diagram description.................................................................................................................. 3

1.  SN of main circuit of relay box........................................................................................... 3

2.  Description on connector of central electric box ................................................................ 3

3.  Description on function of central electric box ................................................................... 3

II.  Control diagram of circuit systems ........................................................................................... 5

1.  Startup & charge system ..................................................................................................... 5

2.  A/C system.......................................................................................................................... 6

3.  Immobilizer, window lifter ................................................................................................. 7

4.  Instrument system ............................................................................................................... 8

5.  Audio system ...................................................................................................................... 9

6.  ABS system....................................................................................................................... 10

7.  Airbag ............................................................................................................................... 11

8.  Wiper system..................................................................................................................... 12

9.  Power rear-view mirror ..................................................................................................... 13

10. Lamp and defrosting system ............................................................................................. 14

11. Engine EFI system ............................................................................................................ 15

12. Ceiling lamp system, reverse gear signal, brake signal, horn and cigarette lighter........... 16













































- 3 -

I.  Diagram description


1.  SN of main circuit of relay box



30: No fuse, come from battery directly.

15: Come from ignition switch directly

X: Come from ignition switch directly, and switch off while startup

31: Simulated ground wire

58b: Adjusting wire of internal illumination

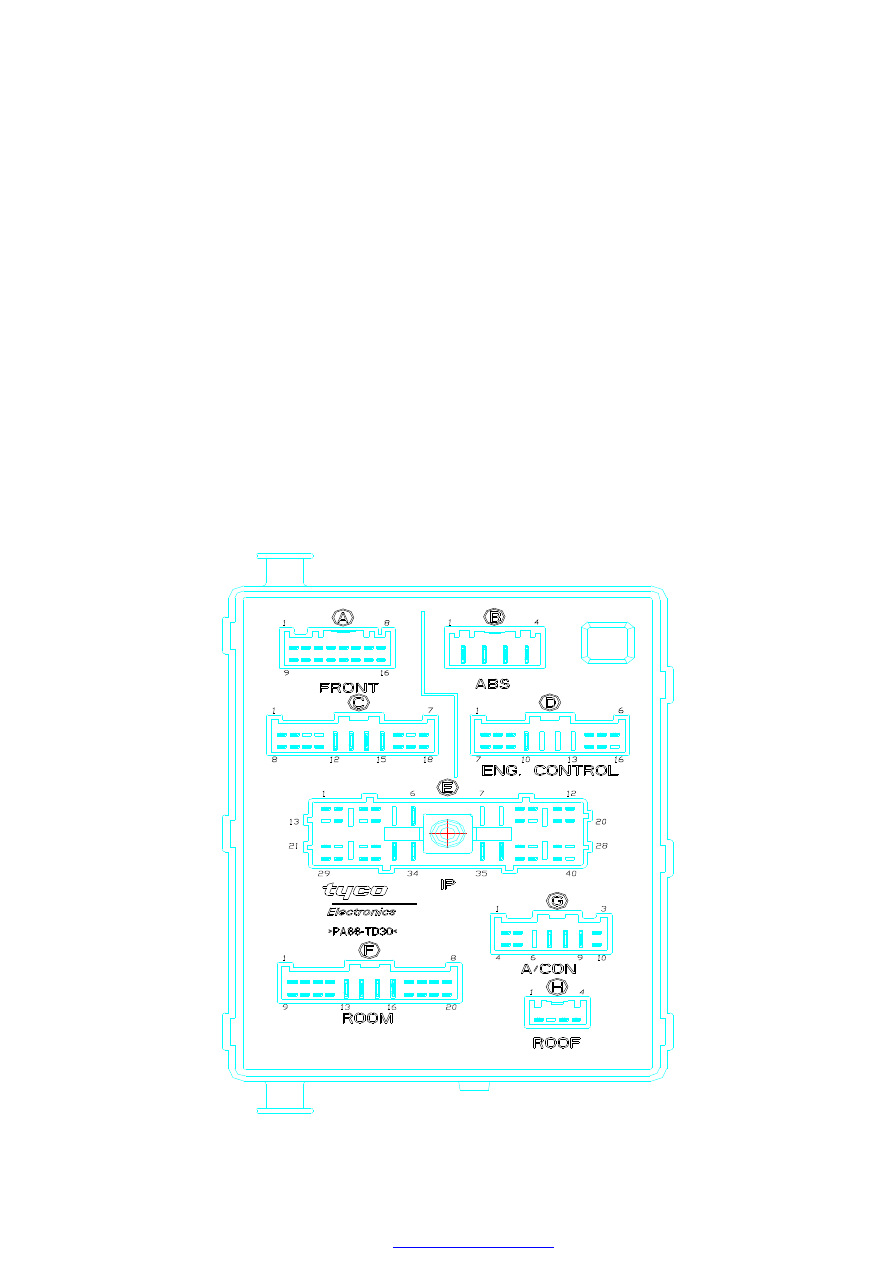

2.  Description on connector of central electric box



The red line shown in circuit diagram denotes circuit pin passing central electric box.

For example: B+ denotes connection seat of main power passing central electric box;

D/10 denoted 10

th

 pin passing D socket of central electric box.



3.  Description on function of central electric box
