Chery A18. Manual - part 110



50

1.5

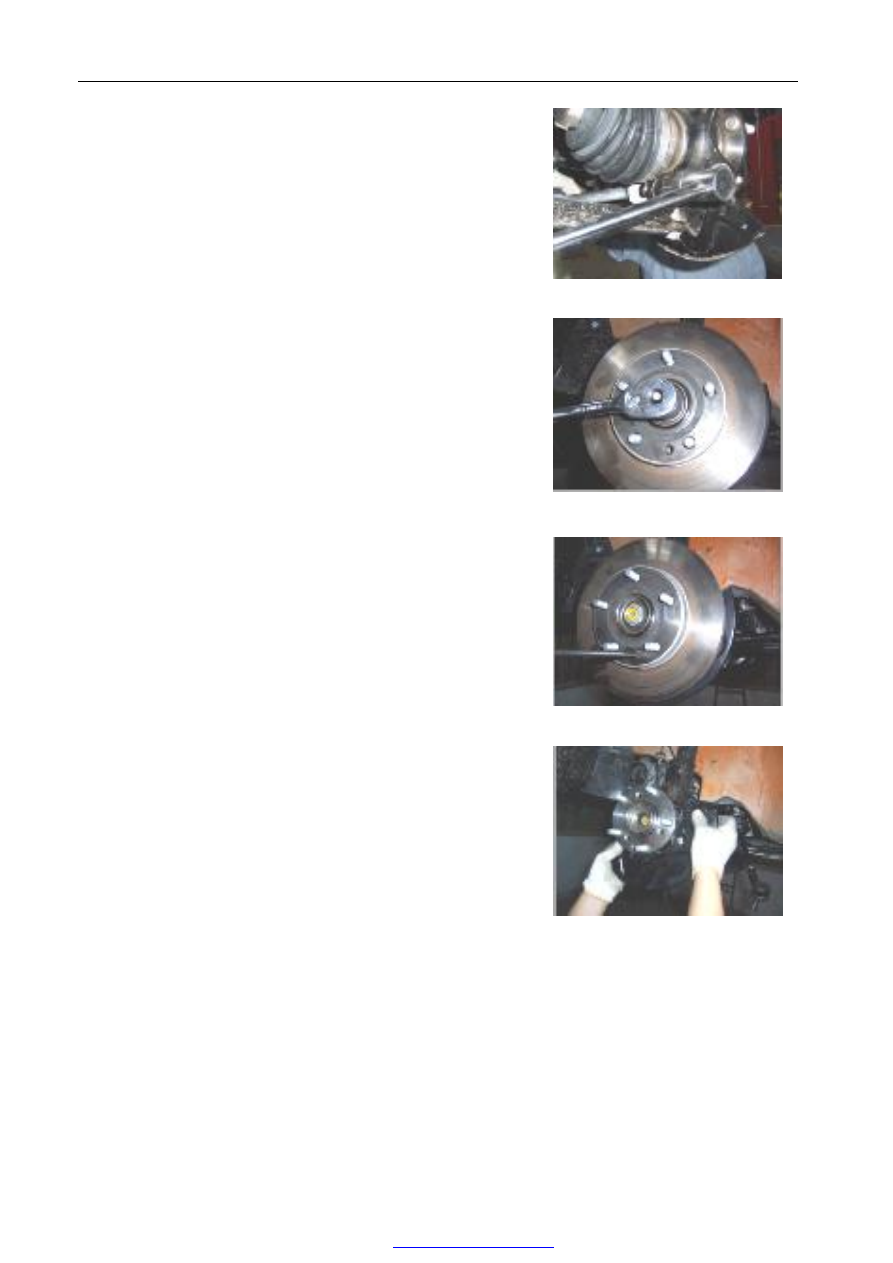

Disassemble  nut  for  connecting  knuckle  and

control  arm  with  17#  box  wrench  and  19#  torque

wrench.

Moment of force: 75±5Nm











1.6

Disassemble driving nut with 30# torque wrench.

Moment of force: 265±5Nm















1.7

Disassemble screws of drive disc with Philips driver.

Moment of force: 8±2Nm















1.8

Disassemble knuckle with hands.















2.

Assembling step



2.1

Conduct assembly in contrary step of disassembly.

2.2

Precautions:

(1)  It is necessary to renew brake fluid to brake system and adjust it in mode of air exhausting.

(2)  Please check and adjust value of toein.

(3)  Pay attention to fastening moment



51

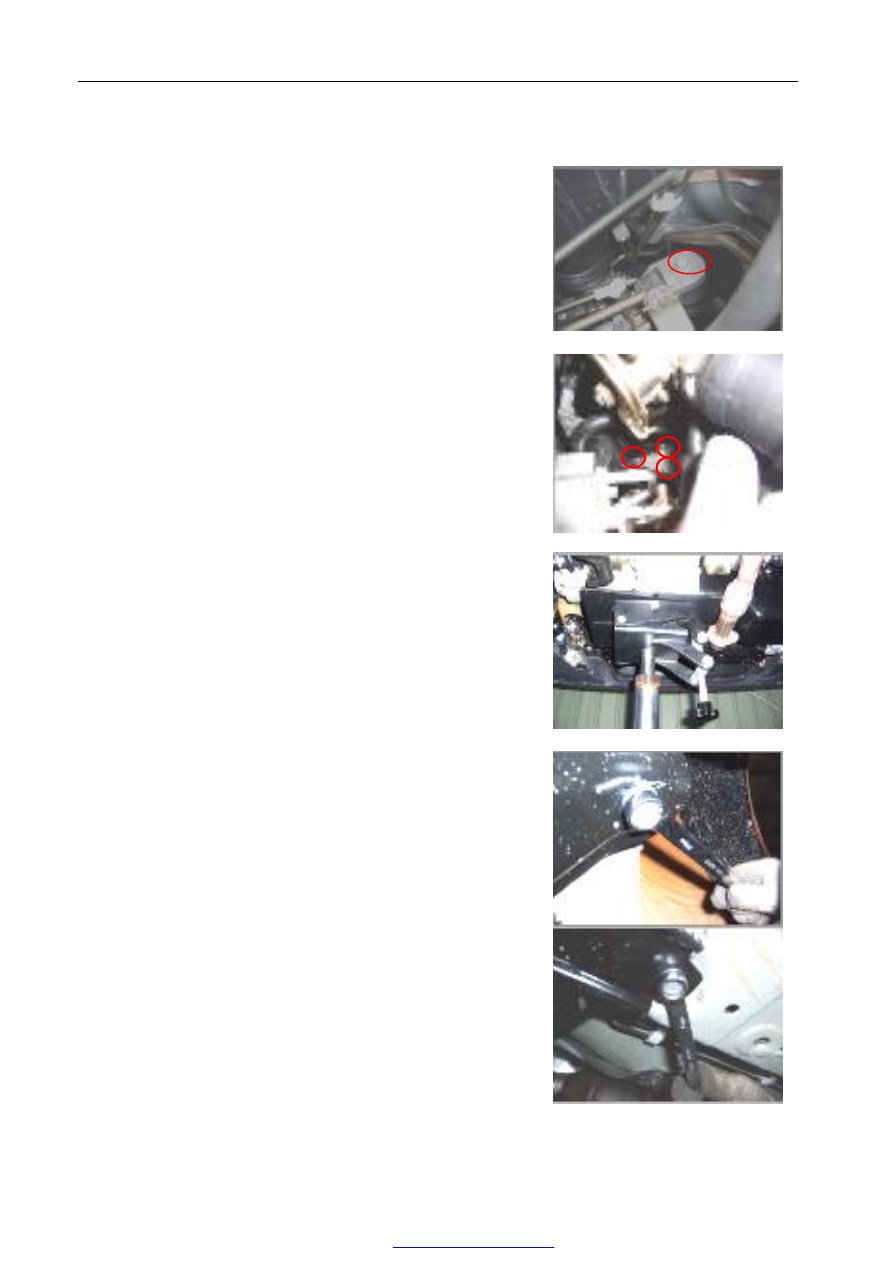

V.  Disassembly and assembly of underframe and stabilizer bar



1.

Disassembling step



1.1

Please  disassemble  fixed  bolt  of  left  suspension

with 13# wrench.。

Moment of force: 55±5 Nm。







1.2

Disassemble  these  three  suspending  bolts  on  right

side with 10# wrench.

Moment of force: 55±5Nm.













1.3

Please left vehicle with lifter, and hold engine with

lifting jack to avoid of falling.













1.4

Disassemble  bolt  for  connecting  underframe  and

vehicle body with 18# box wrench.

Note: There is one bolt on each side of left and right.

Moment of force:130±10Nm。











1.5

Please  disassemble bolt  for connecting underframe

and stabilizer bar with 13# wrench.。

Note: There is one bolt on each side of left and right.

Moment of force: 35±3N·m







52

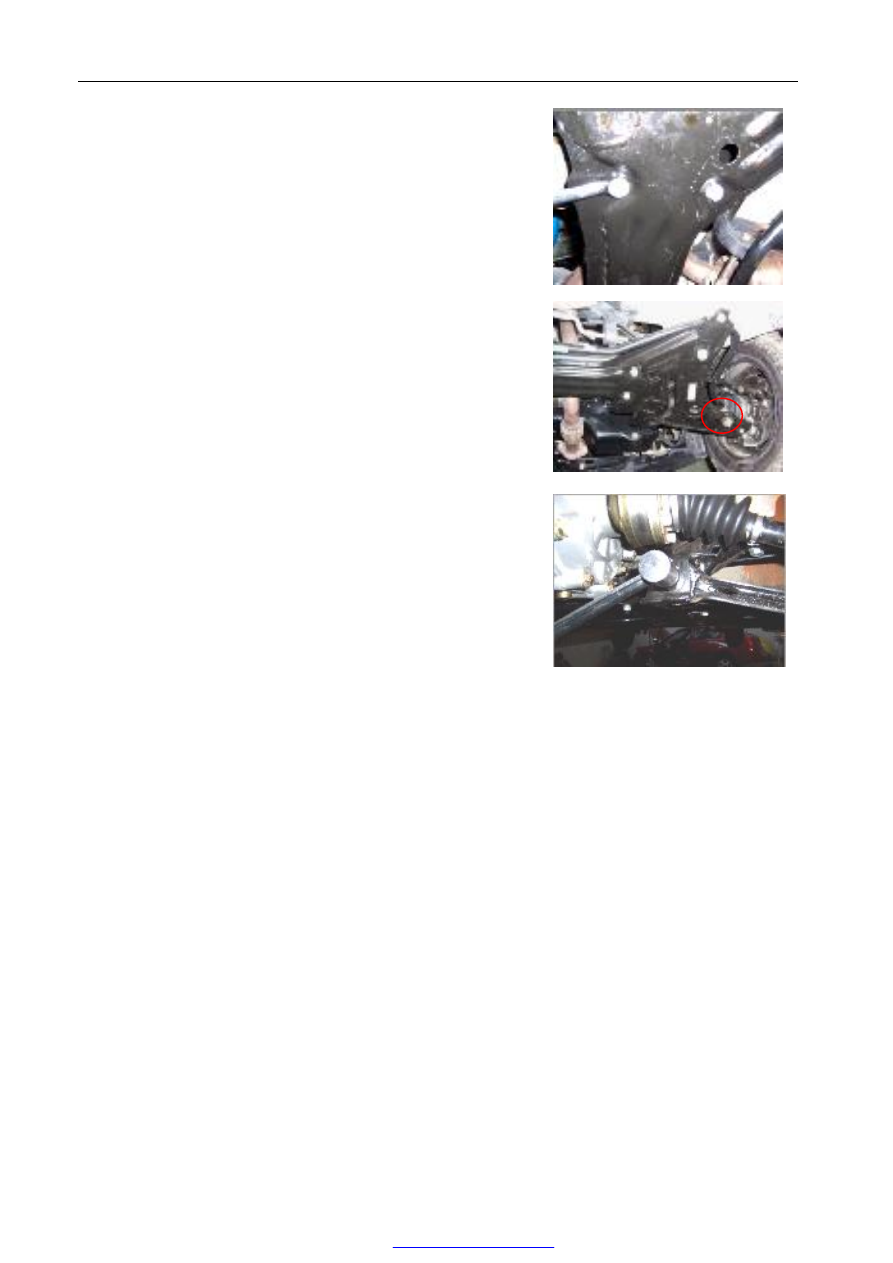

1.6

Please  disassemble  these  two  bolts  for  connecting

steering  engine  and  underframe  with  13#  box

wrench.

Note: There are two bolts on each side of left and right.

Moment of force: 30N·m







1.7

Disassemble  nut  for  connecting  stabilizer  bar  and

control arm with 19# wrench.

Note: There is one bolt on each side of left and right, stabilizer bar is dismountable.

Moment of force:180±15Nm.









1.8

Please  disassemble bolt  for connecting underframe

and  control  arm  with  19#  torque  wrench,  and  then

take down underframe and stabilizer bar.

Note: There is one bolt on each side of left and right.

Moment of force:130N·m









2.

Assembling step



Conduct assembly in contrary step of disassembly.





















53

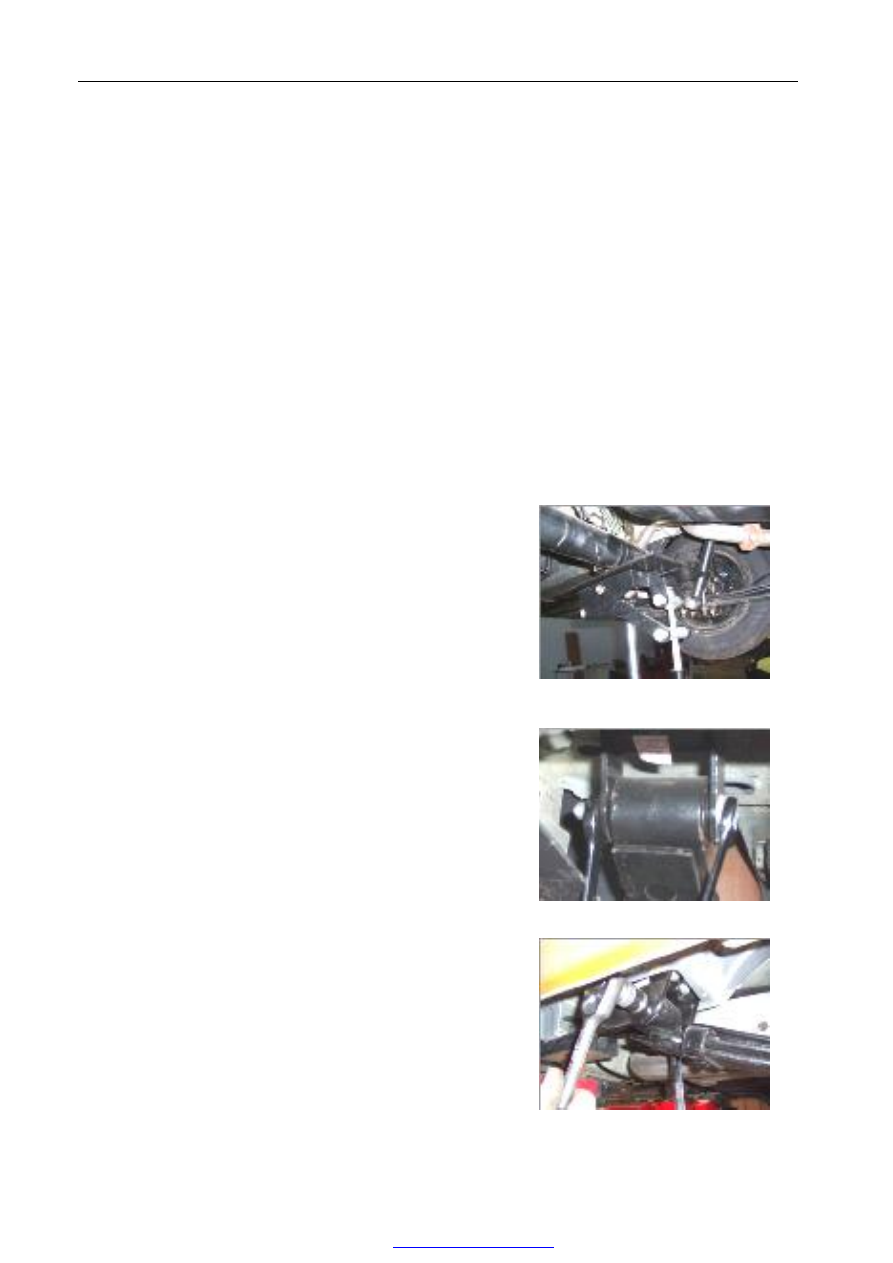

Section 2    Rear suspension


I.

Construction features



Rear suspension adopts leaf spring non-absolute suspension, which consists of leaf spring and absorber.

Rear  bearing  and  leaf  spring  of  rear  suspension  are  connected  to  one  integration,  it  is  a  kind  of  non-absolute

suspension construction, of which wheels  on one side jump  upwards and  downwards while wheels on the other

side should be impacted correctively. During up/down jumping process of wheels, leaf spring should store energy

momentarily,  and  then  release  energy  step  by  step.  In  this  process,  the  device  should  absorb  the  energy  via

damping  effect  of  absorber  and  release  them  in  other  mode  of  energy  to  achieve  damping  effect.  In  additional,

comparing  to  spiral  spring  used  by  our  Company,  the  leaf  spring  also  has  function  of  receiving  and  transiting

lateral force and longitudinal force.



II.  Disassembly and assembly of rear suspension



1.

Disassembling step



1.1

Note:  Jack  up  rear  shaft  to  avoid  of  falling  with

hydraulic jack.













1.2

Disassemble  bolts  and  nuts  of  rear  hanger  plate  of

steel plate with 19# and 22# wrench.

Moment of force: 180±5Nm













1.3

Disassemble bolts and nuts of front hanger plate of

steel  plate  with  19#  box  wrench  and  22#  torque

wrench.

Moment of force: 180±5Nm.
