Chery A18. Manual - part 112

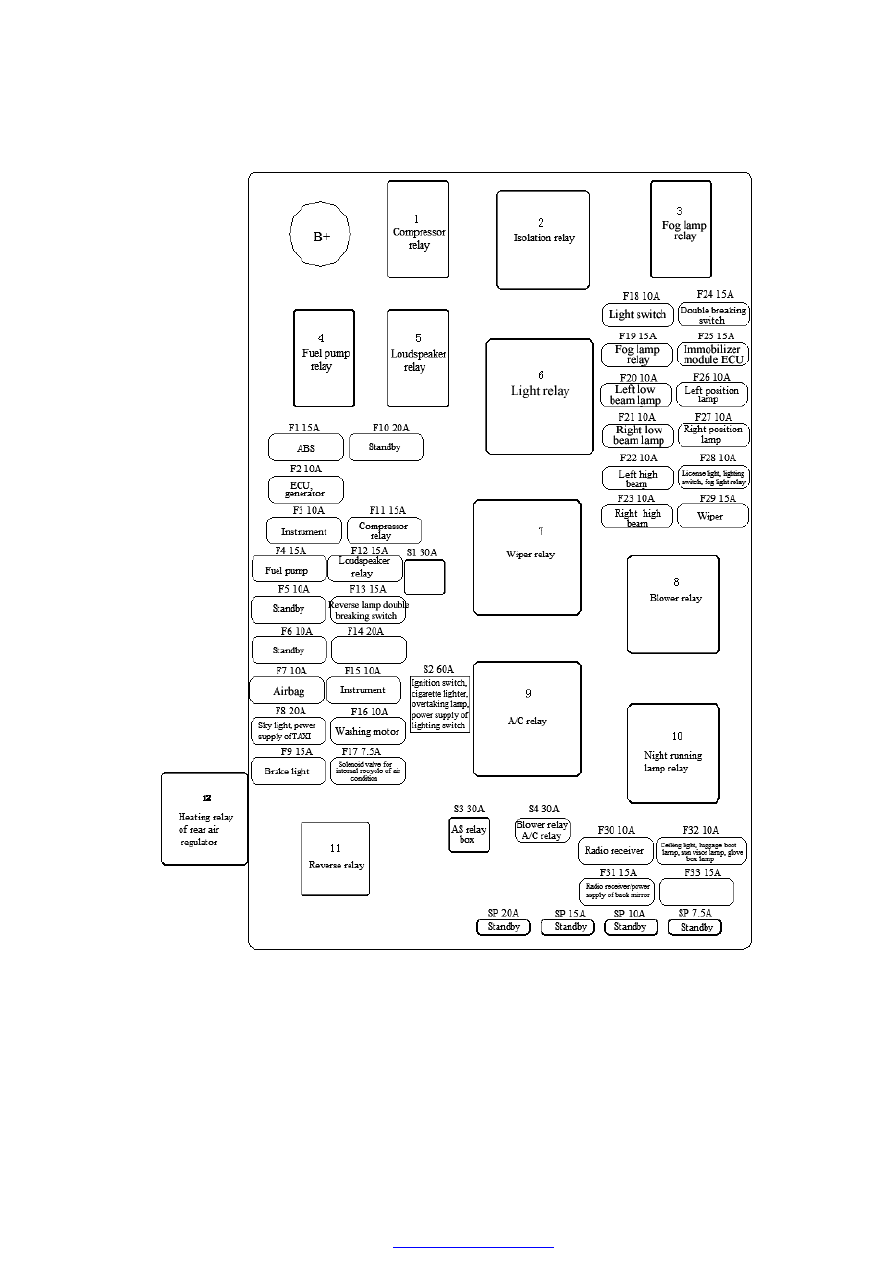

- 4 -



















- 5 -

II.    Control diagram of circuit systems

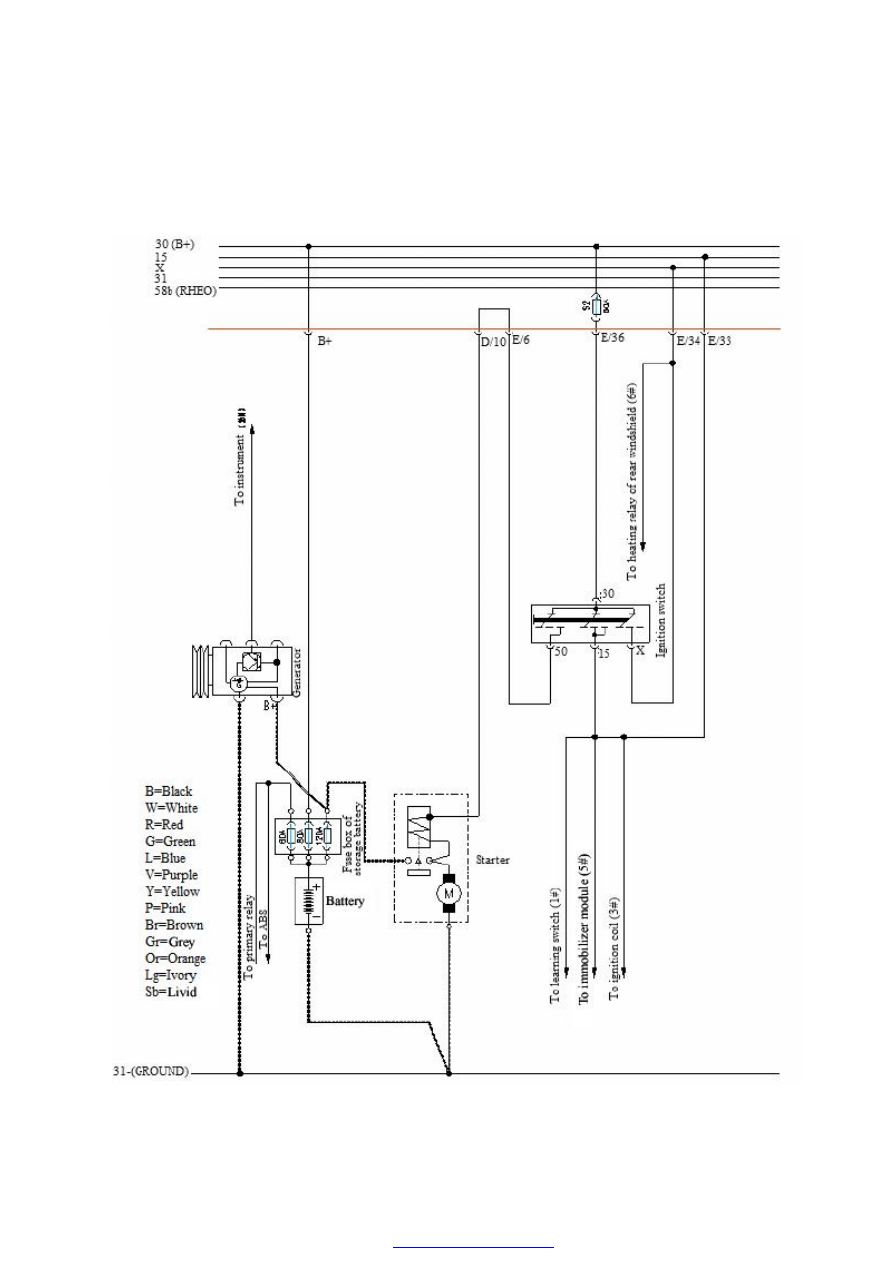

1.  Startup & charge system















































































- 6 -

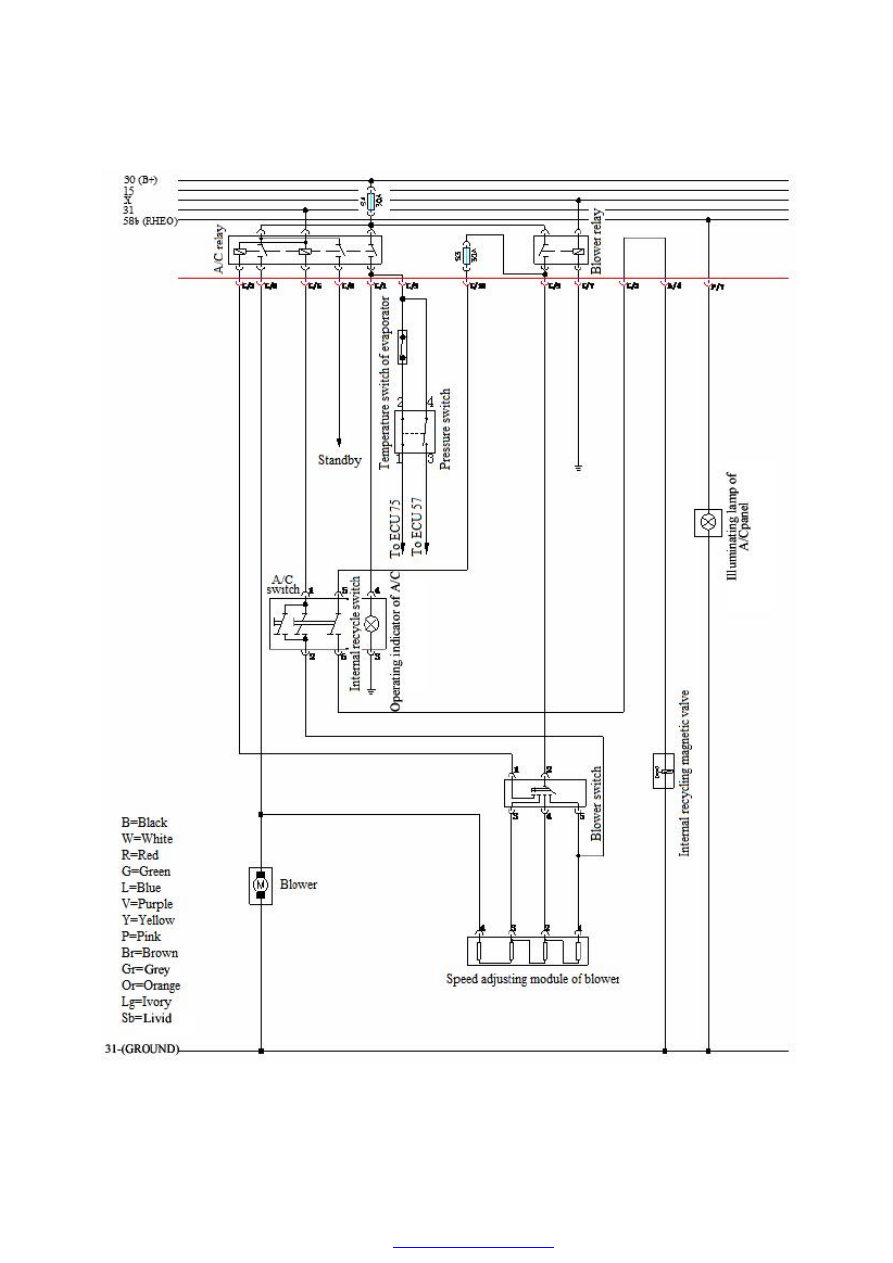

2.  A/C system





















































































- 7 -

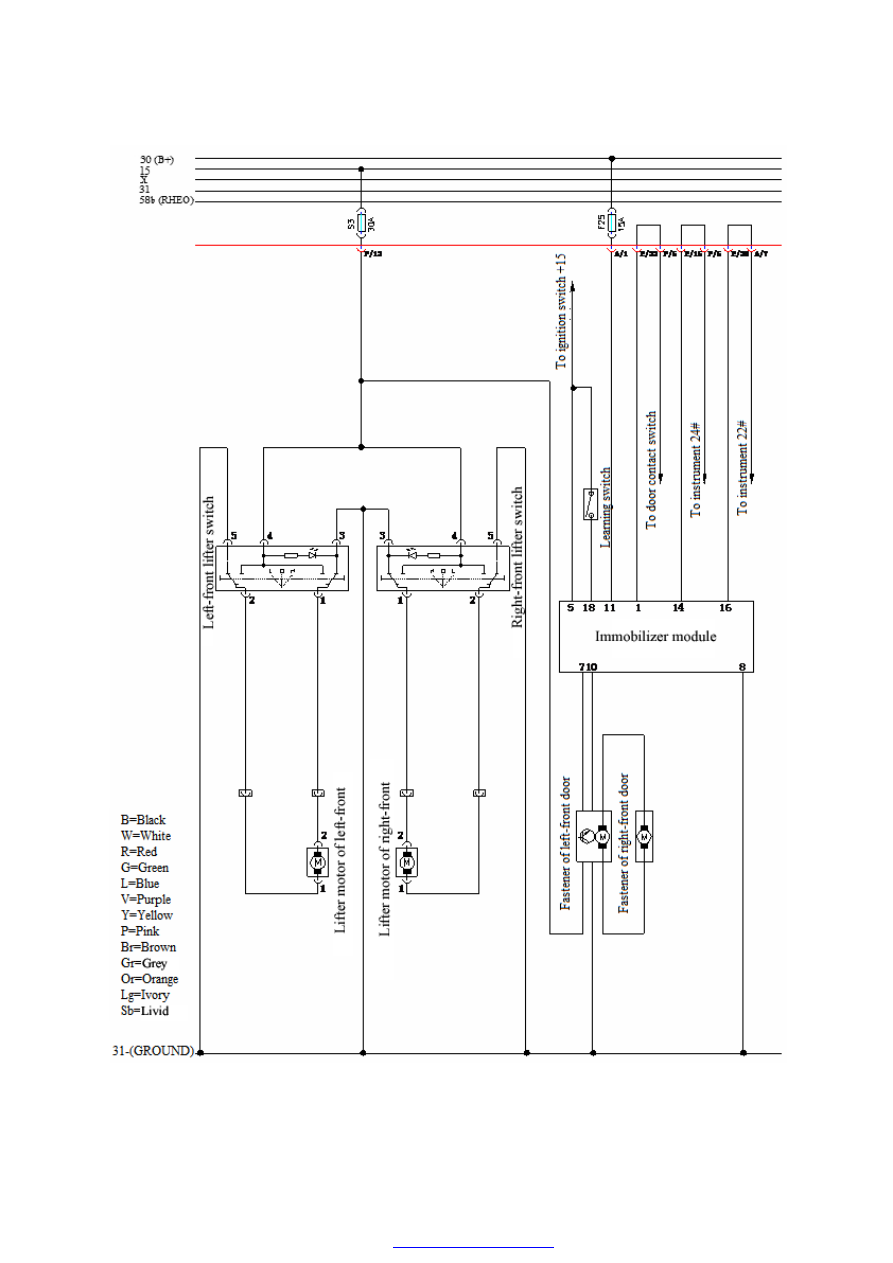

3.  Immobilizer, window lifter
