Chery A18. Manual - part 35

SIZE OF CAMSHAFT JOURNAL AND
HOLE OF THE CYLINDER HEAD

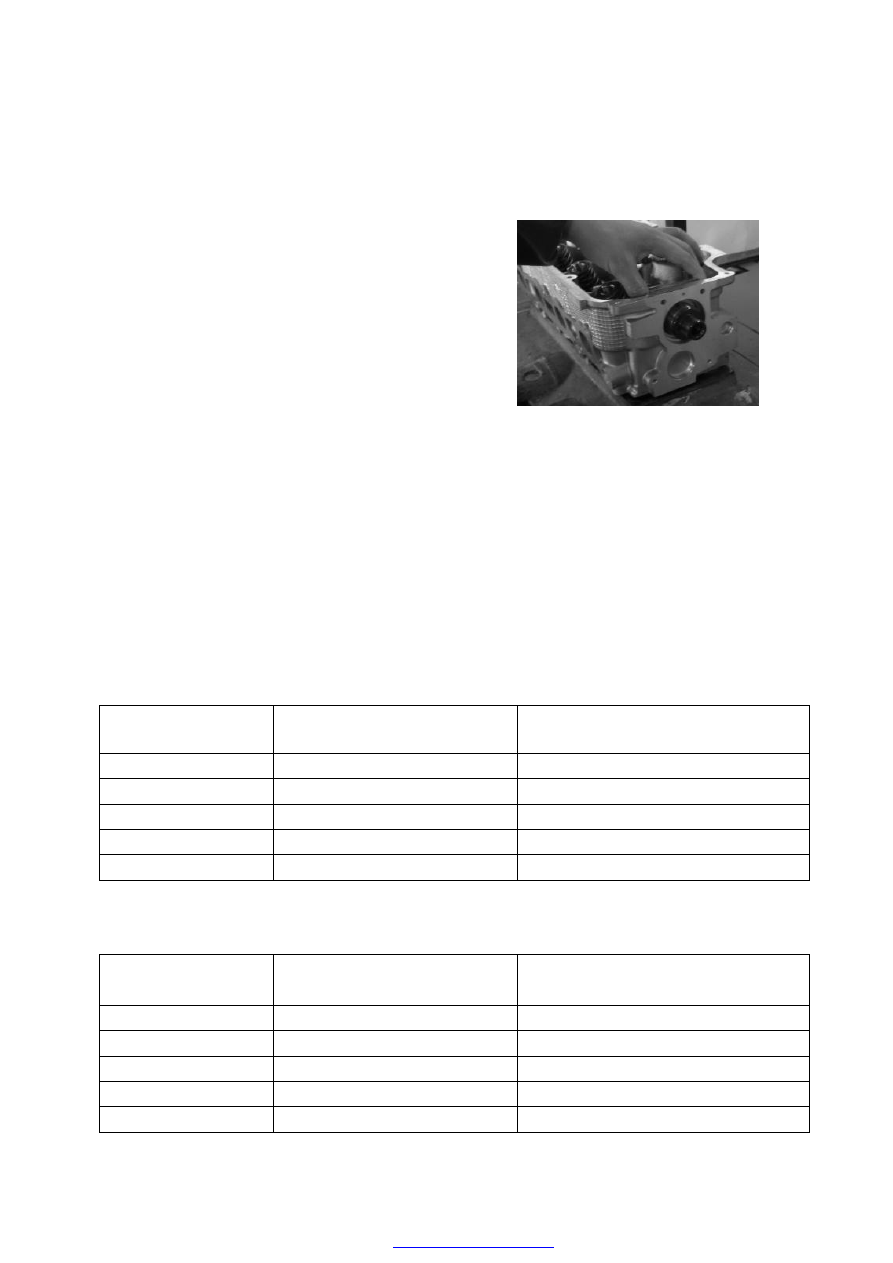

Installation

To  replace  the  cam  shaft, observe  the  shape  of the
rear end of the cam shaft for right selection.

Before  installation, apply the cam of the cam  shaft
with  hyperbolic  gear  oil  or  motor  oil.  The  cam
shaft shall  be  assembled  from  the  cylinder head  in
a back-to-front order.

Apply  some  motor  oil  to  the  thrust  spacer  of  the
cam shaft and put the thrust spacer into the groove
of the cylinder head.

Screw  two  bolts  into  the  threaded  holes  of  the
thrust  spacer  and  tighten  them  for  a  moment  of
9—13Nm.

Check  the  axial  clearance  of  the  cam  shaft,  which
shall be within the specified range.

If  adopting  oversized  hydraulic  tappet  (0.25),  a
carefully  selected  cam  shaft  shall  be  used,
otherwise it will block the hydraulic tappet.











1. Standard size





2. Oversized (0.38)


Number of cam shaft

journal

Diameter of cam shaft journal

(unit: mm)

Diameter of the cam shaft hold of the

cylinder head (unit: mm)

1

45.12—45.14

45.163—45.188

2

45.37—45.39

45.413—45.438

3

45.62—45.64

45.663—45.688

4

45.87—45.89

45.913—45.938

5

46.12—46.14

45.163—45.188



Number of cam shaft

journal

Diameter of cam shaft journal

(unit: mm)

Diameter of the cam shaft hold of the

cylinder head (unit: mm)

1

44.74—44.76

44.783—44.808

2

44.99—45.01

45.033—45.058

3

45.24—45.26

45.283—45.308

4

45.49—45.51

45.533—45.558

5

45.74—45.76

45.783—45.808



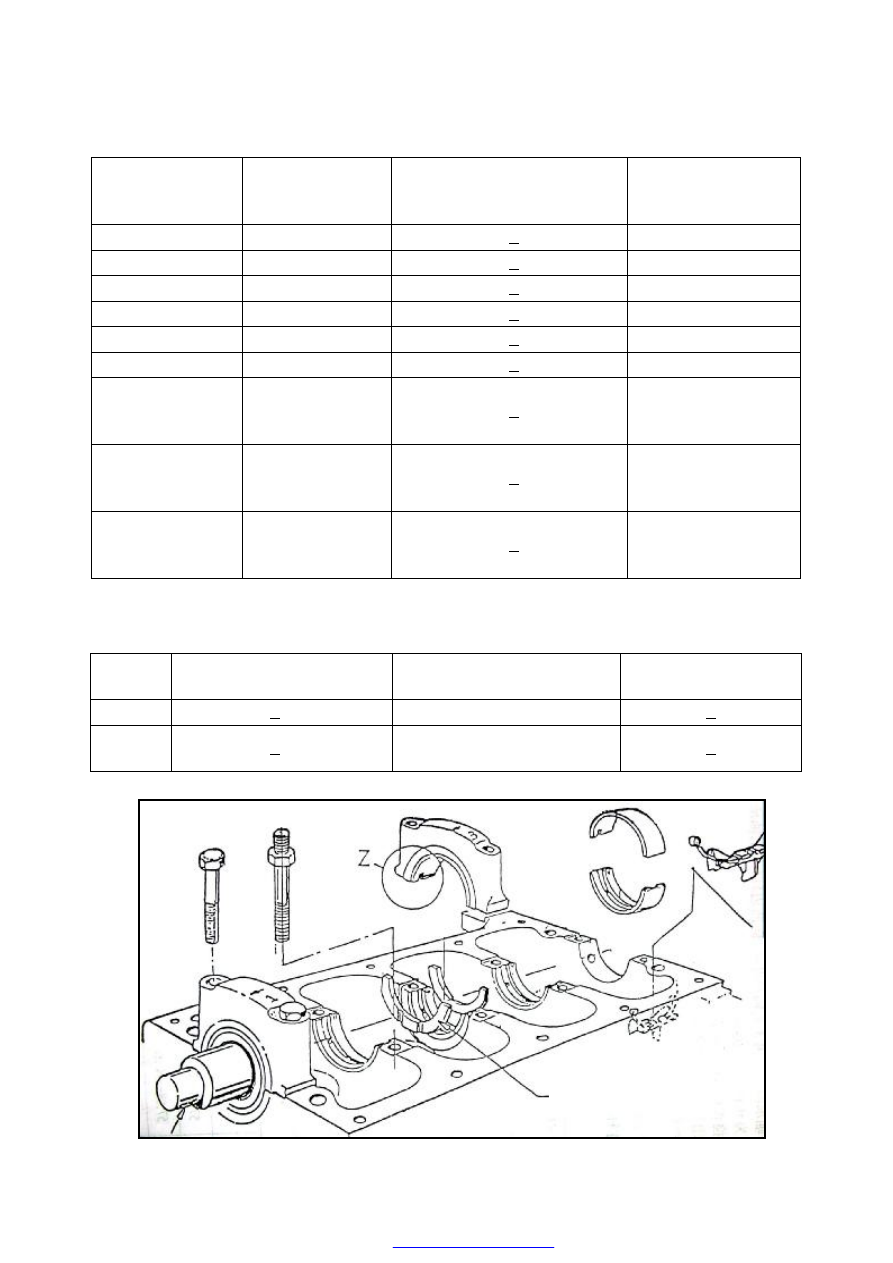

CRANKSHAFT

CRANKSHAFT, CRANKSHAFT THRUST
SPACER, BEARING SHELL AND MAIN
BEARING CAP

Removal

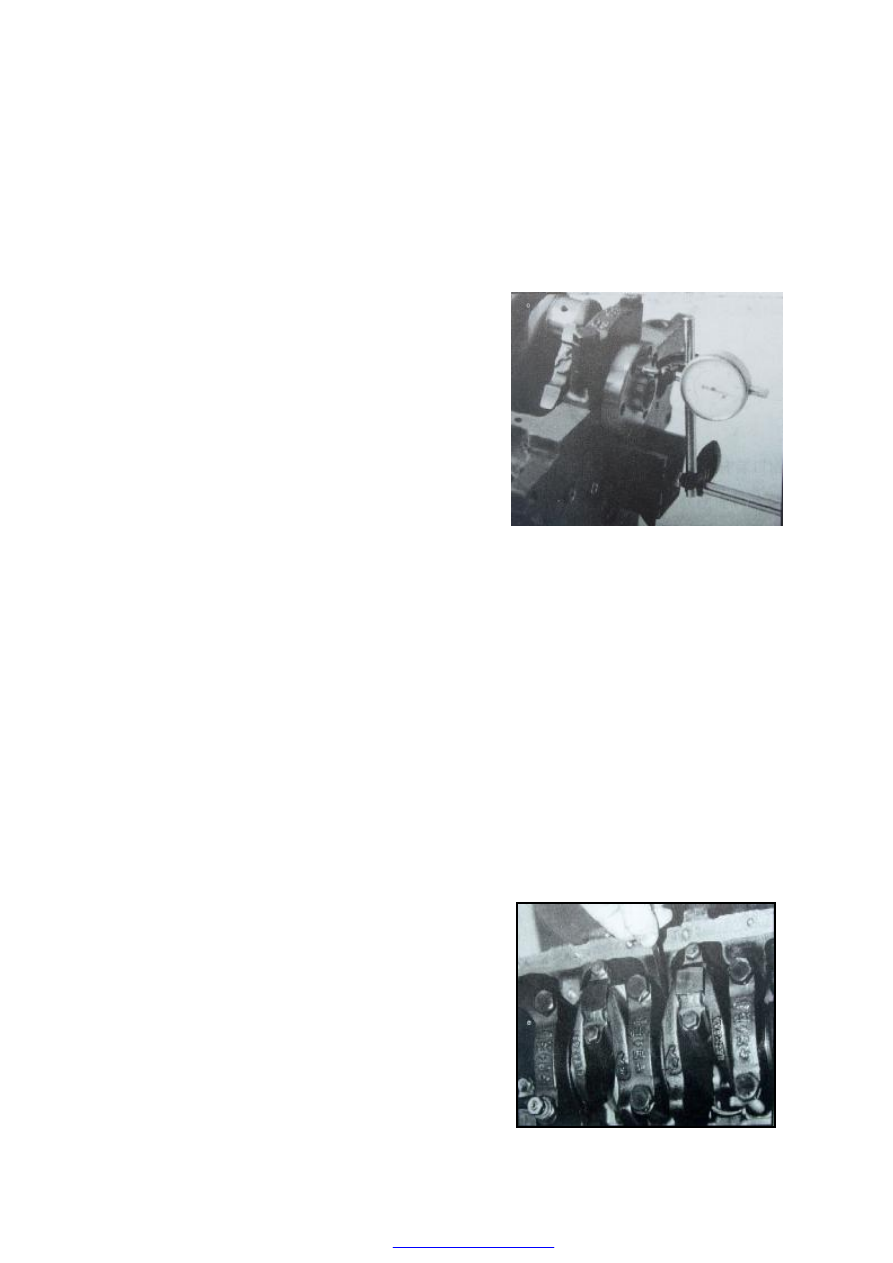

Check the axial clearance of the crank shaft before
removal.

Kiss  the  end  side  of  the  crank  shaft  with  the
contacts of a dial gauge (less degree of shrinkage).
Push  the  crank  shaft  away  from  the  contacts  and
adjust the dial gauge to 0, then push the crank shaft
to the direction of contacts as possible with a0 stout
carrying pole. Check the reading of the dial gauge,
which  shall  be  the  axial  clearance.  The  axial
clearance of a crank shaft is 0.092-0.303mm.

The leaf of a clearance gauge can be used to check
the  axial  clearance  of  a  crank  shaft  if  there  is  no
dial gauge, which shall be placed between the third
main bearing cap and crank shaft (push and pull the
crank shaft).

Loosen  the  bolts  and  studs  of  the  main  bearing
shell,  (beginning  from  the  middle  bearing  cap),
take out the  bolts  and  the  threaded  rods to remove
the  main  bearing  cap  and  the  lower  shell  of  the
main  bearing  shell.  This  lower  shell  shall  still
remain in the main bearing cap.

Take the crank shaft out.

Remove  the  crank  shaft  thrust  spaces  (2  pieces)
from the cylinder block.











Inspection

Check  the  main  journal  and  main  bearing  shell
clearance.

Clean  the  main  journal  of  the  crank  shaft,  the
internal  bore  of  the  main  bearing  cap  and  main
bearing  shell  with  a  non-woven  fabrics.  Place  the

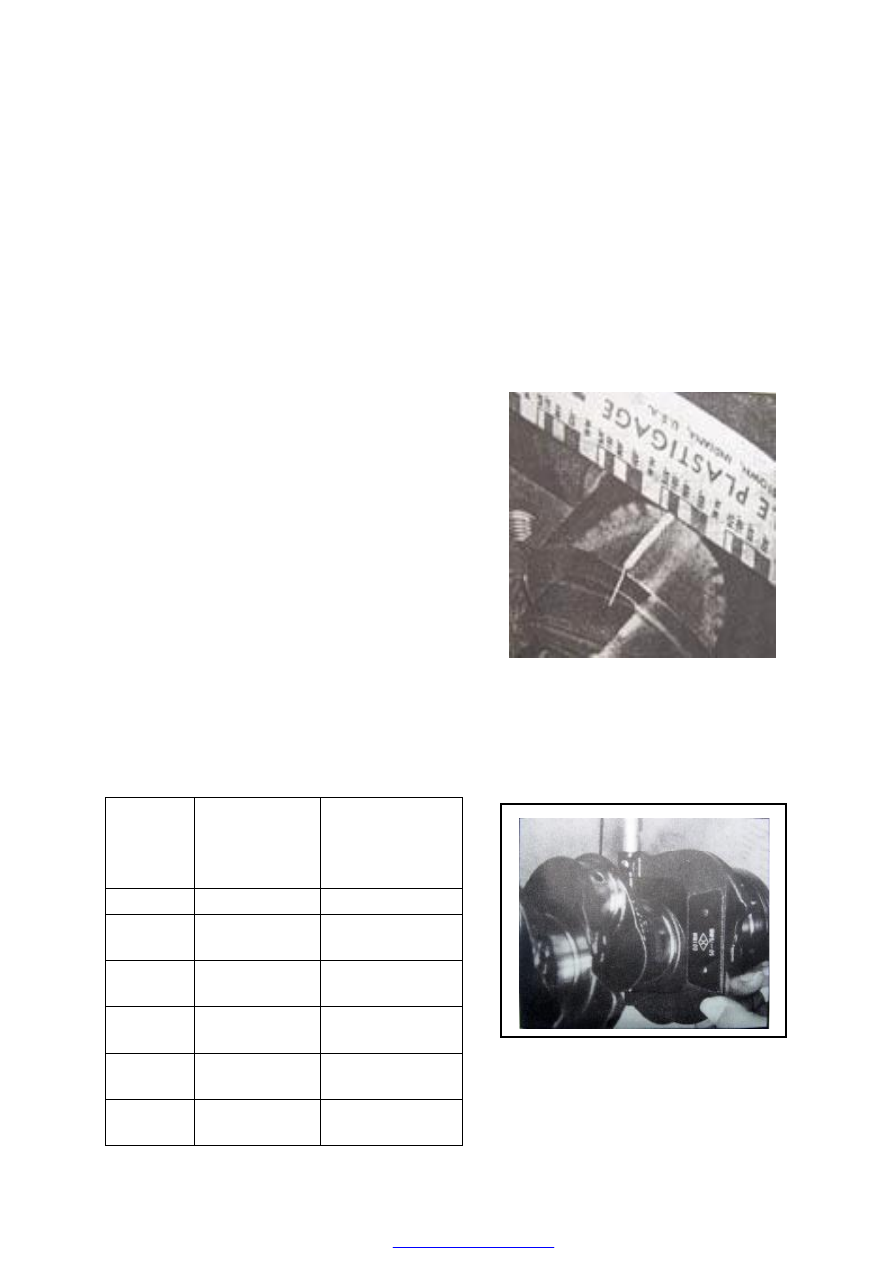

plastic  clearance  gauge  (its  length  slightly  shorter
than  the  length  of  the  main  journal)  on  the  main
journal,  which  shall  be  in  parallel  with  the
generator of the main journal.

Note: Do not rotate the crank shaft！



Install  the  main  bearing  cap.  Tighten  the  bolts  of
the main  bearing cap at the  moment of 90-100N.m
by hands. Do not rotate the crank shaft.









Remove    the  main  bearing  bolts.  Carefully  take
out the main bearing cap and arrange them in order.
Read  the  bearing  clearance  according  to  the  ratio
on  the  envelope  of  the  plastic  clearance  gauge.
Check  the  bearing  clearance  from  the  third  main
bearing and extend to both sides. The main bearing
clearance shall be 0.011—0.058mm.

Check the bearing clearance of the connecting rod.

Check  the  bearing  clearance  of  the  connecting  rod
according  to  the  above  methods.  The  bearing
clearance  of  the  connecting  rod  shall  be  0.006—
0.06mm.











Size of connecting rod journal and connecting-rod bearing shell





























Class

Diameter of

connecting rod

journal

(unit: mm)

Thickness of

connecting-rod

bearing shell

(unit: mm)

Standard

47.89—47.91

1.480—1.487

Downsized

by 0.025

47.89—47.91

1.492—1.499

Downsized

by 0.25

47.64—47.66

1.605—1.612

Downsized

by 0.5

47.39—47.41

1.730—1.737

Downsized

by 0.75

47.14—47.16

1.855—1.862

Downsized

by1.0

47.89—46.91

1.980—1.987

Diameter of main journal and size of main bearing shell



Class

Diameter of main

journal (unit: mm)

Diameter of the main bearing

bore of the cylinder block

(unit: mm)

Thickness of the main

bearing shell

(unit: mm)

Standard

57.98—58.00

62.2935+0.0065

2.131—2.138

Oversized by 0.4

57.98—58.00

62.6935+0.0065

2.331—2.338

Downsized by 0.02

57.98—58.00

62.2935+0.0065

2.141—2.148

Downsized by 0.25

57.73—57.75

62.2935+0.0065

2.256—2.263

Downsized by 0.50

57.48—57.50

62.2935+0.0065

2.381—2.388

Downsized by 0.75

57.23—57.25

62.2935+0.0065

2.506—2.513

Downsized by 0.25

and oversized by

0.4

57.73—57.75

62.6935+0.0065

2.456—2.463

Downsized by 0.50

and oversized by

0.4

57.48—57.50

62.6935+0.0065

2.518—2.558

Downsized by 0.75

and oversized by

0.4

57.23—57.25

62.6935+0.0065

2.706—2.713



Size of crank shaft thrust, thrust spacer and cylinder block thrust



Class

Size of cylinder block thrust

(unit: mm)

Size of crank shaft thrust

(unit: mm)

Thickness of thrust

spacer (unit: mm)

Standard

24+0.03

28.825-28.875

2.326+0.025

Oversized

by 0.38

24+0.03

29.205-29.255

2.516+0.025






























2 thrust spacers
