REAR OIL SEAL

FLY WHEEL REMOVAL AND
INSTALLATION



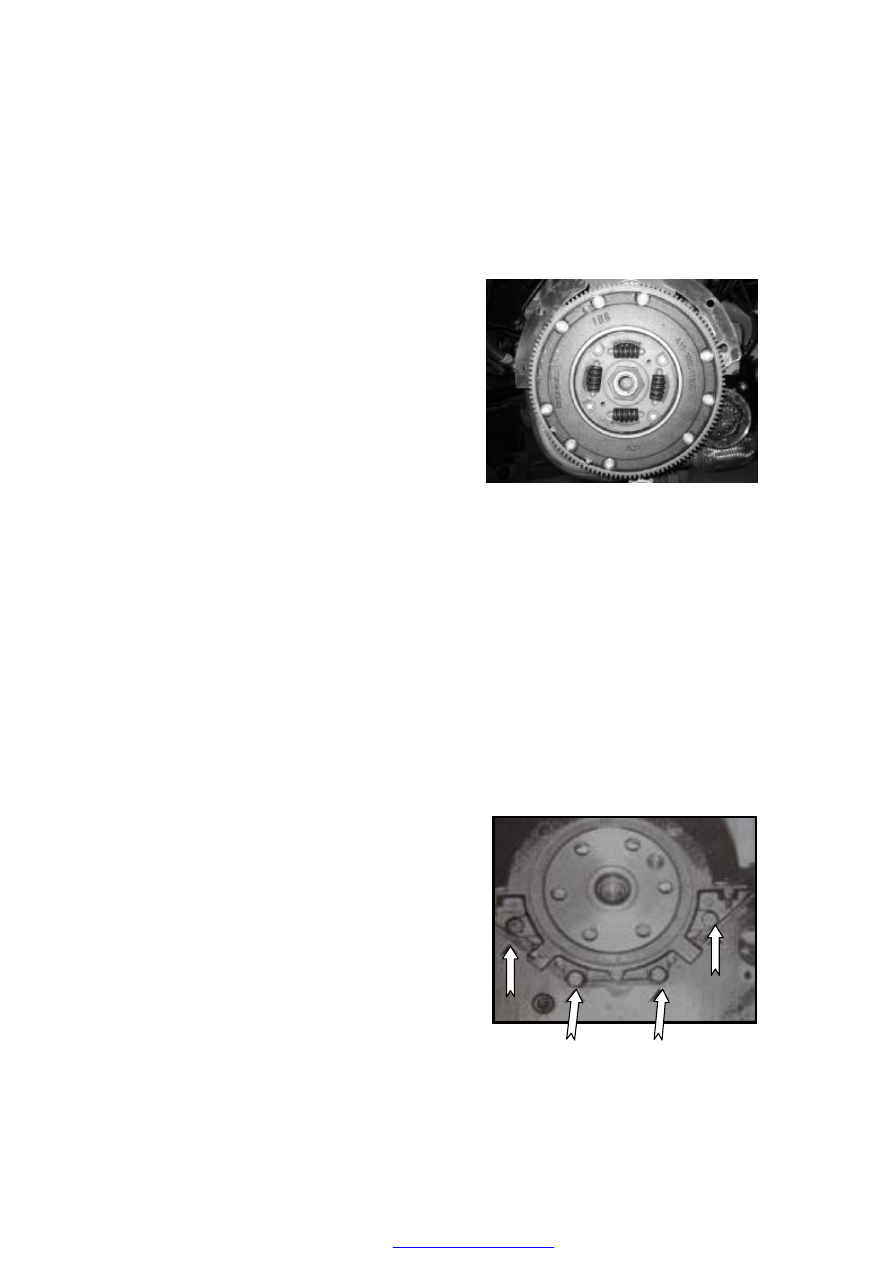

Removal

Remove 9 fixing bolts. New bolts shall be used
for installation.

Remove  the  fly  wheel  to  check  whether  there
are  cracks  on  the  friction  surface  of  the  clutch
plate and there is abrasion and pit corrosion on
the teeth of the ring gear, etc.



Installation

The  clearance  of  the  ring  gear  and  the  fly
wheel  is  0.48-0.86mm.  The  ring  gear  shall  be
pressed into the fly wheel after heating.

The  gauge  holes  of  the  fly  wheel  and  the
locating  journal  are  easy  fit  at  a  clearance  of
0.012-0.074mm.  It



shall  be  gently  pushed  into

the  journal  after  alignment.  Do  not  hammer  at
the crank shaft.

During  the  assembly  process,  align  the
installation  mark  bore  and  the  manufacturing
bore  on  the  crank  shaft.  Tighten  9  new  bolts
applied  with  a  coat  of  glue  in  advance  at  a
moment of 82-92Nm.





REAR OIL SEAL REPLACEMENT



Removal

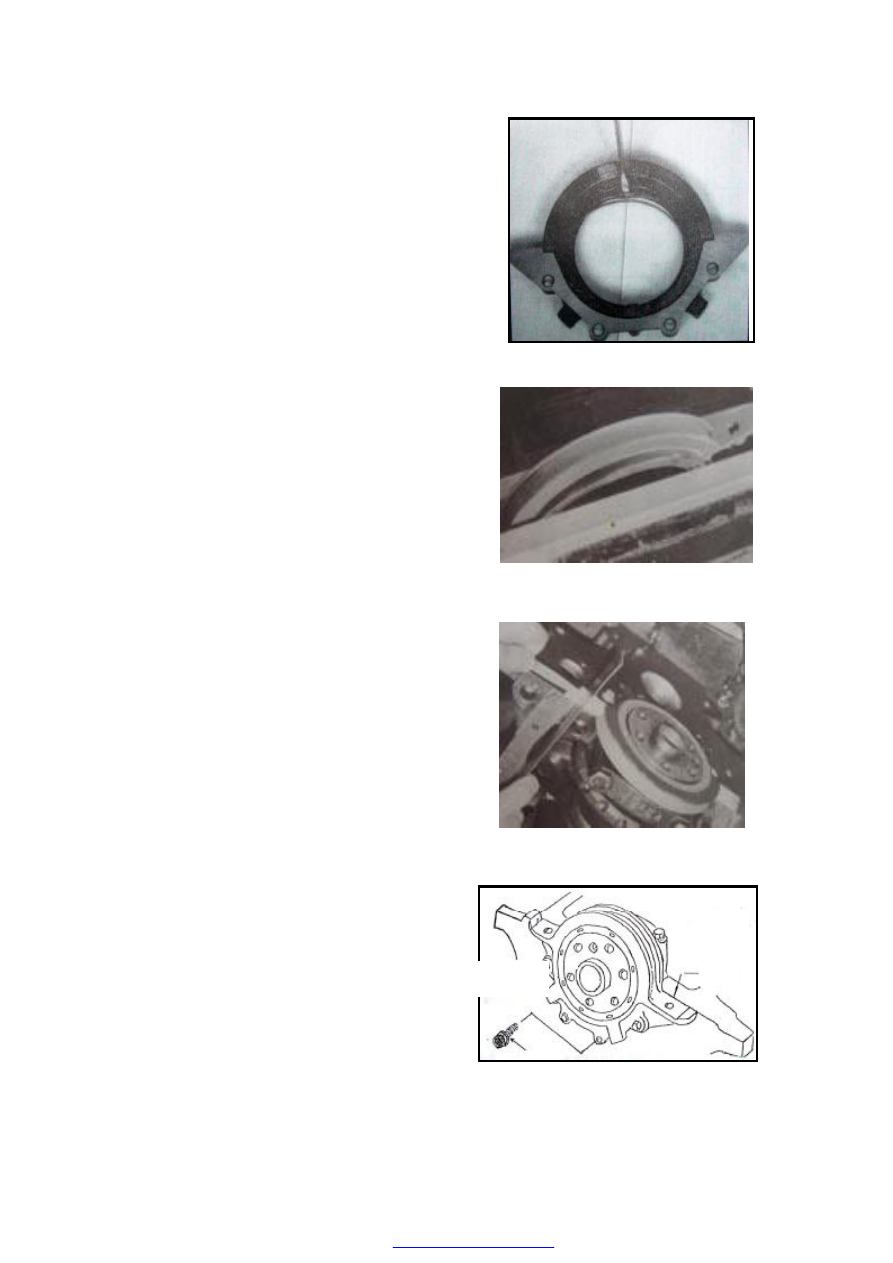

Remove 4 bolts (as indicated by arrows).

Take the rear oil seal support assembly out.

Take the rear oil seal support gasket.





















Pries  the  rear  oil  seal  out  of  the  rear  oil  seal
support with a chisel or a screwdriver. Note: do
not damage the rear oil seal support.












Installation

Put  the  support  on  the  vice  clamp  whose  jaw
has a piece of wood.

Make the side with the part numbers of the rear
oil seal outward and align the rear oil seal with
the rear oil  seal  support bore. Press the rear oil
seal into its support with a vice clamp, with the
clearance  between the rear oil seal  and oil  seal
support bore to be 0.26—0.50mm.









Install the new rear oil seal support gasket.

Install  the  rear  oil  seal  assembly.  Before
assembling, wrap a piece of plastic plate on the
crank shaft to  avoid  colliding  the  oil  seal.  And
apply  some  motor  oil  on  the  oil  seal  edge  and
oil seal journal.

Measure  the  out-of-flat  of  the  bottom  plane  of
the  rear  oil  seal  bracket  and  the  sump  flange
surface  of  the  cylinder  block,  which  shall  be
within the range of  ±0.26mm.







Tighten  the  4  M6  bolts  to  a  moment  of
8.0-11.0Nm.

Take away the plastic tape.























Seal
washer



Bolt: M6*20(4 pcs)
Tightening torque: 8~11Nm





CAMSHAFT

CAMSHAFT GEAR

Removal

Rotate  the  crankshaft  to  the  compression  TDC
position of the first cylinder.

Remove the belt.

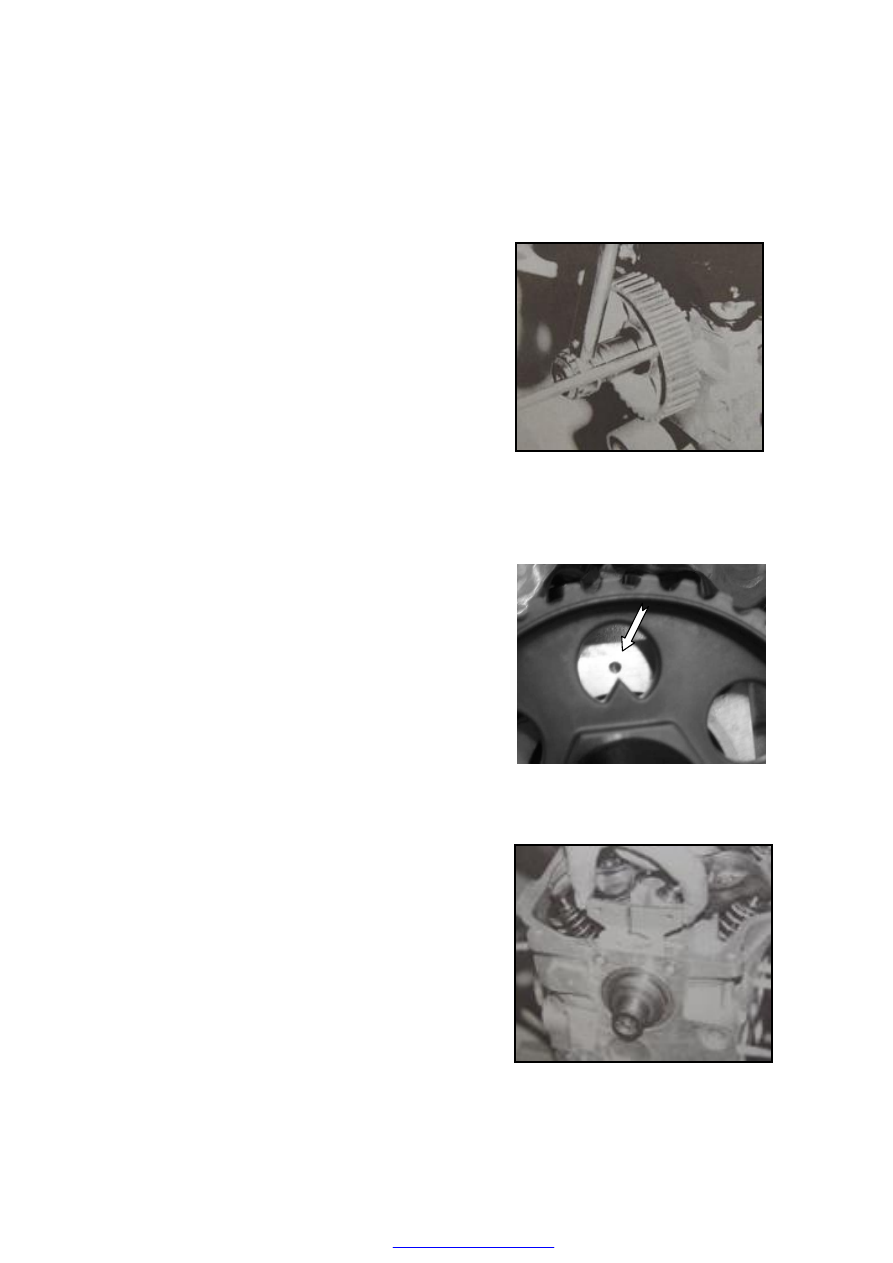

Put one pole into one hole of the cam shaft gear to
lock it. Loosen the gear bolts and remove them and
the gasket.

Note:

New  bolts  shall  be  used  for  reinstallation.  The
camshafts

of

different

engines

are

not

interchangeable.  In  case  the  cam  shaft  shall  be
replaced, replace it with a new one according to
the indicators on the original gear.



Installation

Check  whether  there  are  abrasion,  pit  corrosion or
scrapes on the gear.

Install  the  whitney  key  of  the  cam  shaft,  with  a
protrusion height of 1.64-2.11mm.

Install the camshaft gear onto the camshaft and put
new  bolts  into  the  gasket.  The  new  bolts  that
haven’t  been  applied  with  a  coat  of  glue  in
advance  shall  be  applied  with  a  coat  of  glue  first
and be tightened for a moment of 52-60N.m.

Check  whether  the  crank  shaft  is  in  the
compression TDC position.



CAMSHAFT AND CAMSHAFT THRUST
SPACER



Removal

Measure  the  axial  clearance  of  the  cam  shaft,
which shall be between 0.049~0.129mm.

Loosen  the  bolts  of  the  thrust  spacer  to  take  them
out.

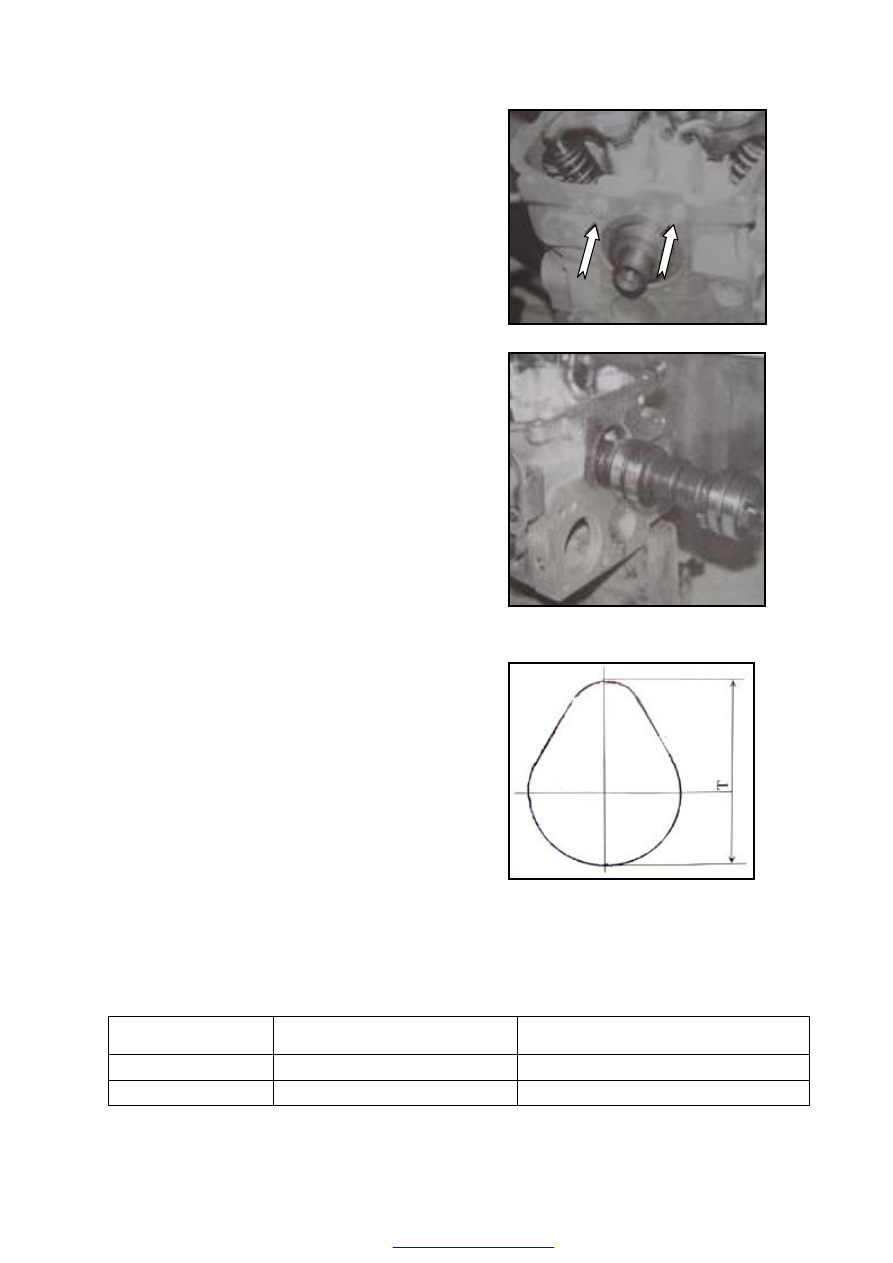

Take  the  thrust  spacer  out  (as  illustrated  in  the
figure).













Draw the cam shaft assembly out from the rear end
of  the  cylinder  head  and  be  careful  not  to  damage
the  cam  shaft  hole  of  the  cylinder  head  during  this
process.




































Inspection

Check  whether  there  is  any  abrasion  on  the  cam
and  the  journal  of  the  cam  shaft.  Change  the  one
with serious abrasion.

Change  the  thrust  space  if  the  axial  clearance  of
the cam shaft is above the specification.

Measure  the  bore  diameter  of  the  cam  shaft  of  the
cylinder  head  or  check  the  relative  displacement of
the journal and bore with the cam shaft. Change the
cam shaft if the bore is excessively wore.










Cam Height

Engine model

Admission cam T (unit: mm)

Exhaust cam T (unit: mm)

480

38.602

37.586

480E

37.559

37.559
