Глава 4

МОТОРНЫЙ ОТСЕК



„

Высоковольтное
электрооборудование



ПРЕДОСТЕРЕЖЕНИЕ

Контакт с высоковольтным
оборудованием может при-
вести к поражению электриче-
ским током, серьезным ожогам
и даже к смерти.

Высоковольтные устройства
обозначены предупреждаю-
щими этикетками, и их обслу-
живание должны проводить
только квалифицированные
техники на станции техниче-
ского обслуживания официаль-
ного дилера.

Запрещается снимать, вскры-
вать или пытаться внести
какие-либо изменения в кон-
струкцию этих устройств.

Избегайте прикасаться к про-
водам с оранжевой изоляцией.
Запрещается обрезать или
вносить какие-либо изменения
в высоковольтные провода и
кабели.

1

2

4

3

5

6

11

10

9

8

7

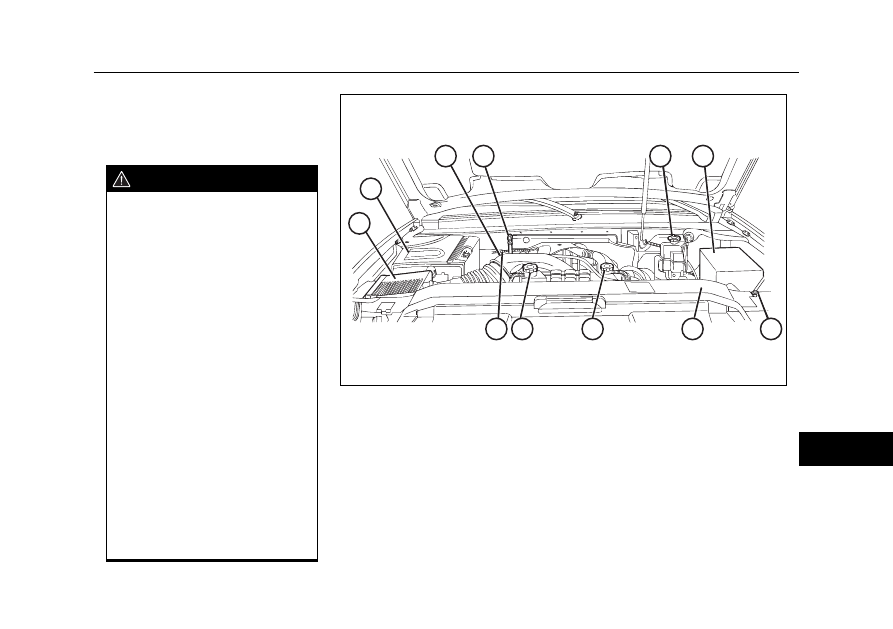

Общий вид моторного
отсека

Открыв капот, вы увидите следую-
щие компоненты:

1.   Воздухоочиститель/воздуш-

ный фильтр

2.   Управляющий модуль силово-

го электродвигателя/генера-
тора

3.   Масляный щуп двигателя

4.   Масляный щуп автоматиче-

ской коробки передач

5.   Бачок с тормозной жидкостью

6.   Блок предохранителей в мо-

торном отсеке

7.   Крышка маслозаливной горло-

вины двигателя

Ремонт и техническое обслуживание

... 48



ВНИМАНИЕ

Если крышка с предохрани-
тельным клапаном на будет
плотно установлена на место,
возможна утечка охлаждающей
жидкости и повреждение моду-
ля управления силовым элек-
тродвигателем/генератором.

Убедитесь в том, что крышка
правильно установлена и плот-
но завинчена.

Крышка расширительного
бачка системы охлаждения
модуля управления
силового электродвигате-
ля/генератора

См. параграф «Моторный отсек»
ранее в этой главе для информа-
ции о расположении компонентов.

Крышка расширительного бач-
ка системы охлаждения модуля
управления силовым агрегатом/
генератором должна быть плотно
установлена на расширительный
бачок системы охлаждения ги-
бридной силовой установки.

8.   Крышка расширительного бач-

ка системы охлаждения двига-
теля

9.   Крышка расширительного

бачка системы охлаждения
модуля управления силового
электродвигателя/генератора

10. Вспомогательный блок предо-

хранителей гибридной си-
ловой установки в моторном
отсеке

11. Бачок для жидкости стеклоо-

мывателя

Для подробной информации о
компонентах, не описанных в
данном дополнении, обратитесь к
Руководству по эксплуатации ва-
шего автомобиля.

49 ...

Глава 4

Система охлаждения
управляющего модуля
силового электродвигате-
ля/генератора

Помимо обычной системы охлаж-
дения двигателя, ваш автомобиль
оборудован также системой
охлаждения модуля управления
силовым электродвигателем/ге-
нератором.

Эта система требует отдельного
и иного технического обслужива-
ния, чем обычная система охлаж-
дения двигателя.

Система охлаждения модуля
управления силовым электродви-
гателем/генератором имеет свой
собственный расширительный
бачок, предохранительную крыш-
ку расширительного бачка, на-
сос для охлаждающей жидкости,
радиатор охлаждения гибридной
силовой установки и модуля
управления силовым электродви-
гателем/генератором.

В системе охлаждения модуля
управления силовым электродви-
гателем/генератором использу-
ется смесь 50/50 охлаждающей
жидкости DEX-COOL и деионизи-
рованной воды, которую вы може-
те приобрести у вашего дилера.

Для более подробной информа-
ции, см. следующий параграф в
главе 4 Руководства по эксплуата-
ции вашего автомобиля:

Охлаждающая жидкость дви-



•

гателя

1

2 3 4 5

Если вы поднимете капот, то уви-
дите следующие компоненты:
1.   Управляющий модуль силово-

го электродвигателя/генера-
тора

2.   Крышка расширительного бач-

ка системы охлаждения двига-
теля

3.   Расширительный бачок си-

стемы охлаждения модуля
управления силовым электро-
двигателем/генератором и
расширительный бачок систе-
мы охлаждения двигателя

4.   Шланги системы охлаждения

модуля управления силовым
электродвигателем/генерато-
ром (не видны)

5.   Крышка расширительного

бачка системы охлаждения
модуля управления силовым
электродвигателем/генерато-
ром

Ремонт и техническое обслуживание

... 50

Проверьте, нет ли утечки в сле-
дующих компонентах системы
охлаждения модуля управления
силовым электродвигателем/ге-
нератором:

радиатор



•

крышка с предохранительным



•

клапаном

шланги системы охлаждения



•

насос системы охлаждения



•

все остальные компоненты



•

системы охлаждения модуля
управления силовым электро-
двигателем/генератором



ВНИМАНИЕ

Продолжение работы дви-
гателя при наличии утечки в
системе охлаждения гибрид-
ной силовой установки может
привести к тому, что вся охлаж-
дающая жидкость вытечет, и
система будет повреждена.

Прежде чем запускать дви-
гатель и начинать движение,
устраните любые утечки охлаж-
дающей жидкости.

Необходимо установить автомо-
биль на ровной горизонтальной
площадке.

Уровень охлаждающей жидкости
должен находиться около или вы-
ше метки FULL COLD.

Недостаточный уровень охлаж-
дающей жидкости может свиде-
тельствовать о наличии утечки в
системе охлаждения.

Если охлаждающая жидкость в
расширительном бачке системы
охлаждения модуля управления
силовым электродвигателем/ге-
нератором закипела, не предпри-
нимайте никаких действий до того
момента, пока она не остынет.
