53
Включение прямой передачи
Одновременно с включением
гидравлического насоса осуществляется
установка клапана N331 в положение 4.
Давление подается в рабочий цилиндр как со
стороны штока, так и с противоположной
стороны через клапан N331. Площадь
поршня со стороны штока меньше, поэтому
шток вилки включения выдвигается из
цилиндра, выключая понижающую передачу
(см. также схему передачи крутящего
момента).

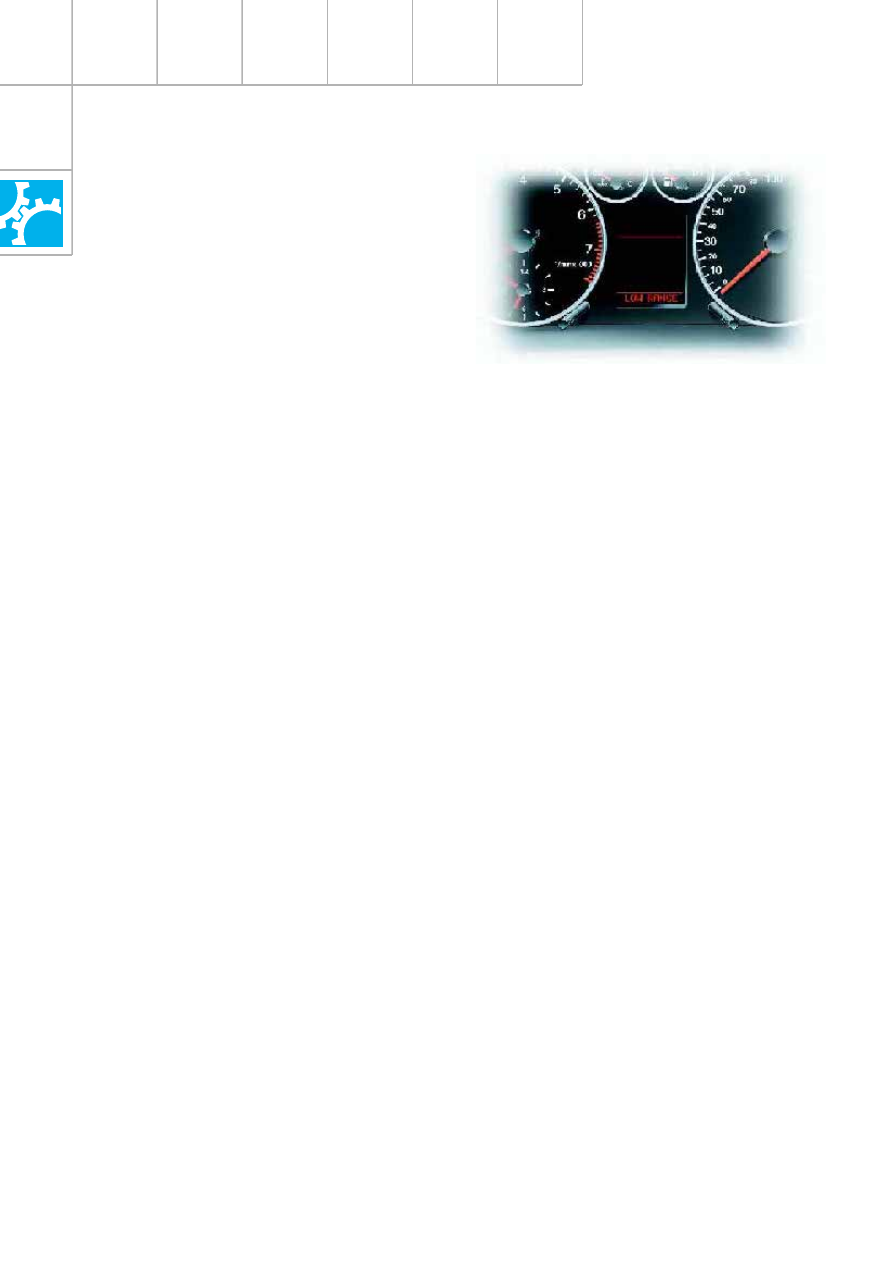

На дисплее информационной системы
водителя (FIS) гаснет надпись
«ПОНИЖАЮЩАЯ ПЕРЕДАЧА».

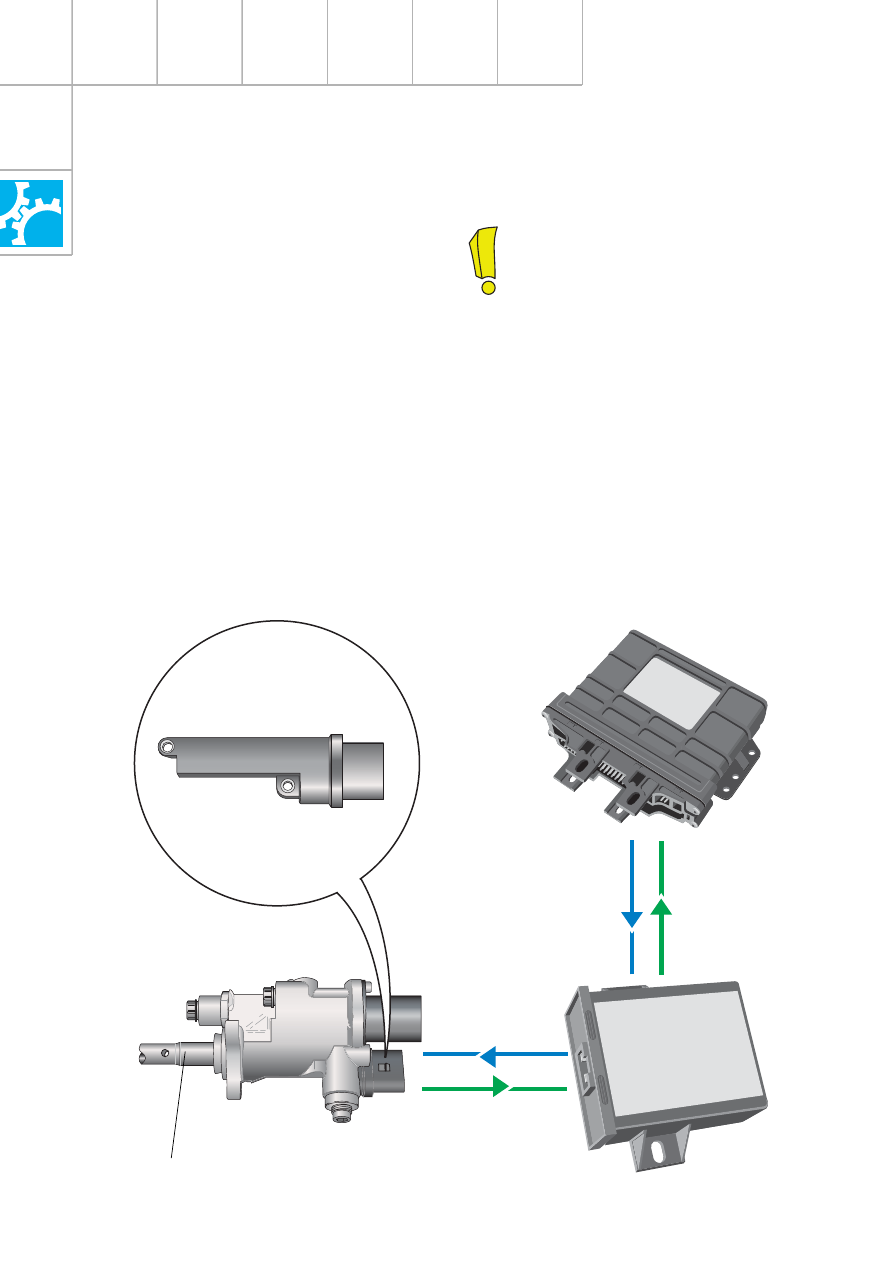

При перемещении муфты включения
в крайнее положение (время включения
передачи составляет примерно 0,5 с),

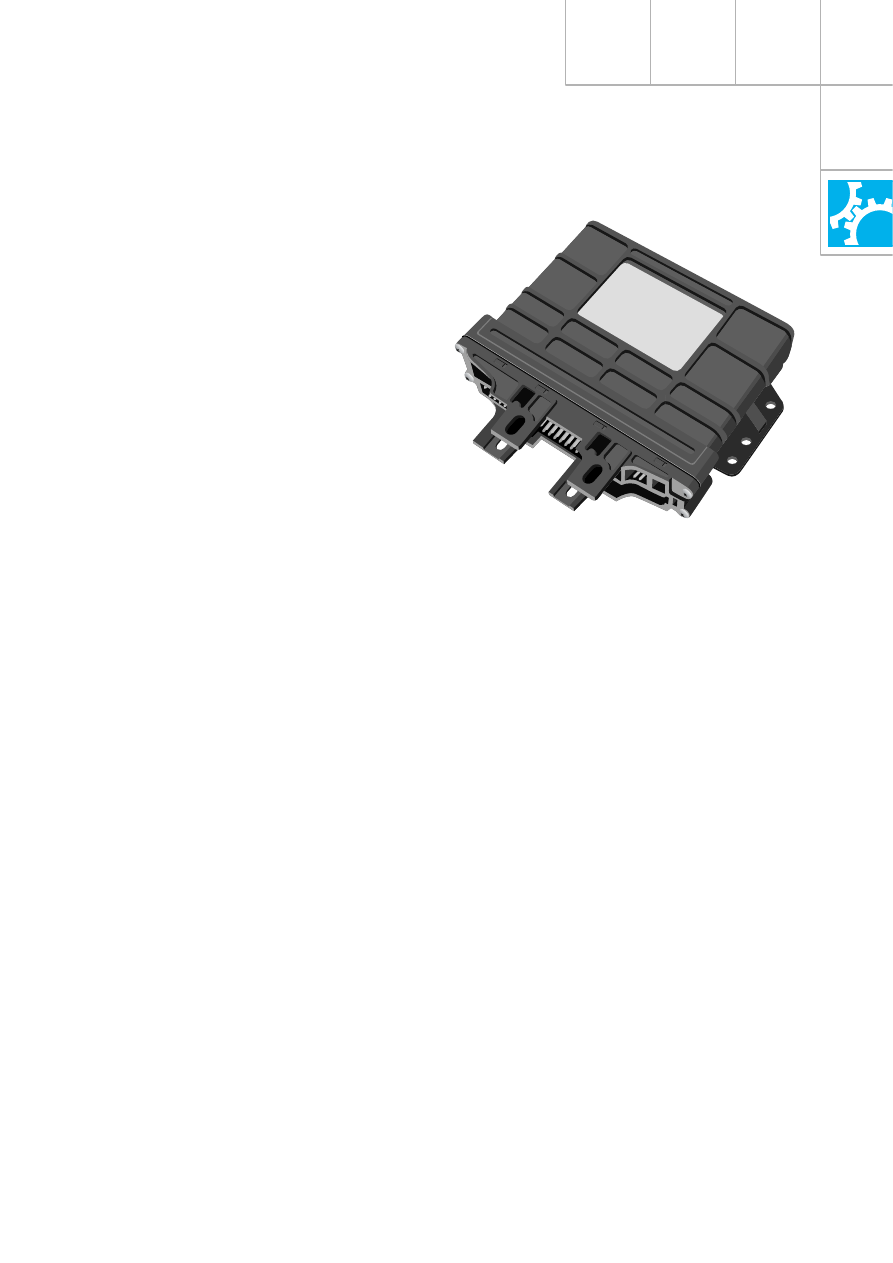

которое распознается блоком управления
с помощью датчика хода G302, отключается
гидравлический насос, а электромагнитный
клапан N331 переводится сначала примерно
на 30 с в положение 3.
При этом происходит резкое падение
давления в системе. Это гарантирует, что
шток вилки включения не изменит своего
положения.
Примерно через 30 с электромагнитный
клапан N331 снова установится
в положение 1.
После переключения в системе
принципиально отсутствует давление.
Прямая и понижающая передачи
удерживаются включёнными благодаря
механическому стопорению включающей
муфты.
В момент включения должен быть
слышен звук работы гидронасоса.
Положение клапана 1
Положение клапана 4
Положение клапана 3
(примерно 30 с)
Положение клапана 1
Положения клапана
