Audi Allroad (Quattro). Руководство - часть 12





45

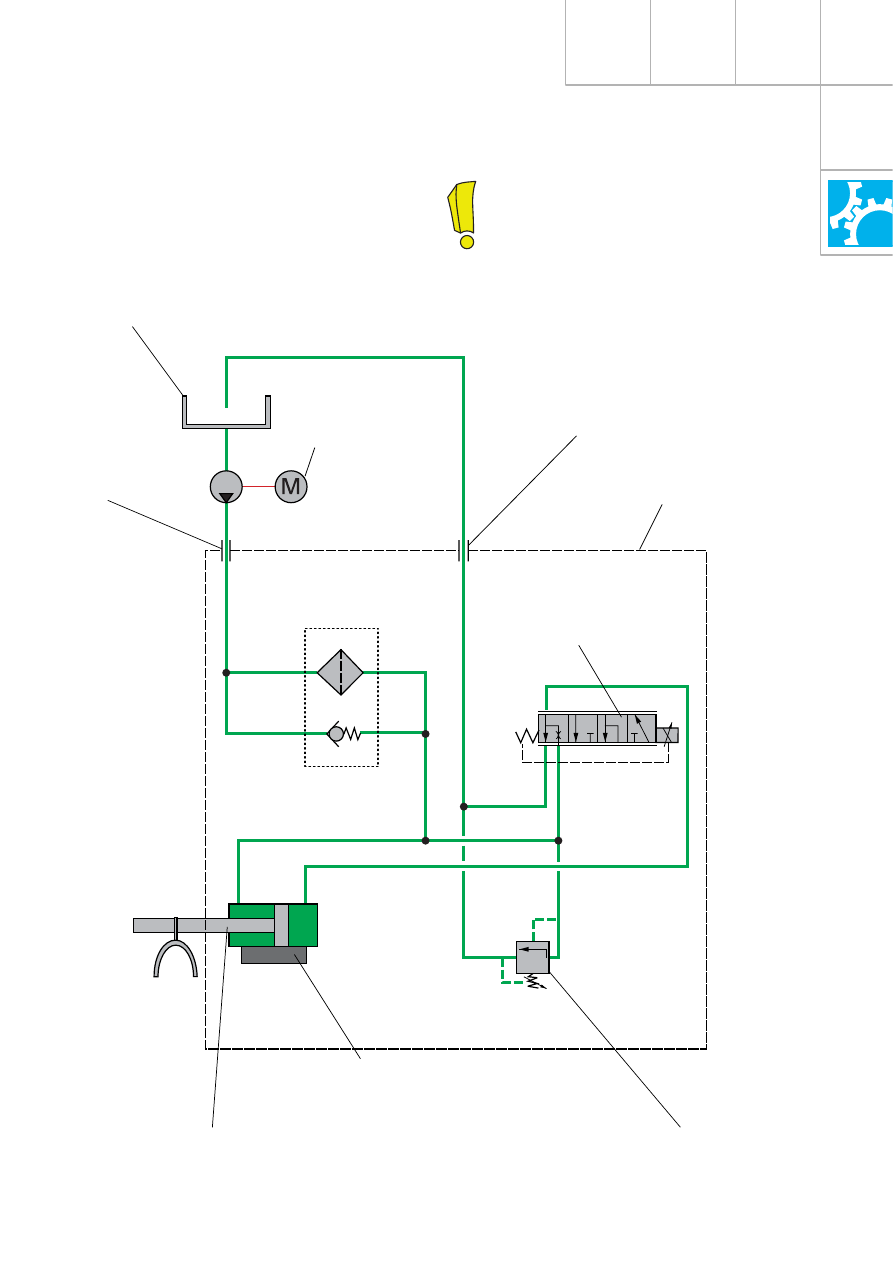

Схема гидросистемы

241_021

Компенсационный бачок

Гидронасос
демультиплика"
тора V190

Исполнительный гидропривод

Обратная магистраль

Напорная
магистраль

Сетчатый фильтр
с обходным клапаном
(срабатывает при
засорении сетки)

Электромагнитный
клапан исполнительного
гидропривода N331

Шток переключения и поршень

Датчик хода исполнительного
гидропривода G302

Клапан ограничения давления

Клапан ограничения давления
в системе не дает ему превысить
величину 40 бар.

46

По конструктивным причинам необходимо
обеспечить точное позиционирование меха"
нической части исполнительного гидро"
привода относительно его датчика хода.
Для того, чтобы выдержать надлежащую
точность, вилка и шток включения при изго"
товлении на производстве обрабатываются
совместно (устанавливаются друг относи"
тельно друга в надлежащее положение, сов"
местно сверлятся и фиксируются друг отно"
сительно друга штифтом).
Только такой способ гарантирует точное
позиционирование вилки включения
относительно датчика хода исполнительного
гидропривода.

По этой причине исполнительный
гидропривод, датчик хода и вилка
включения заменяются только
в сборе в виде единого узла.

Демультипликатор

Исполнительный
гидропривод

Исполнительный гидропривод представляет
собой исполнительный механизм для
включения понижающей передачи и
объединяет в себе следующие узлы:

•   рабочий цилиндр двойного действия;

•   электромагнитный клапан

исполнительного гидропривода N331;

•   клапан ограничения давления;

•   датчик хода исполнительного

гидропривода G302.

Указание:
Точное распознавание положения вилки
включения имеет важнейшее значение для
её установки в нейтральное положение (ход
вилки между положениями «понижающая
передача включена» и «прямая передача
включена» очень мал).

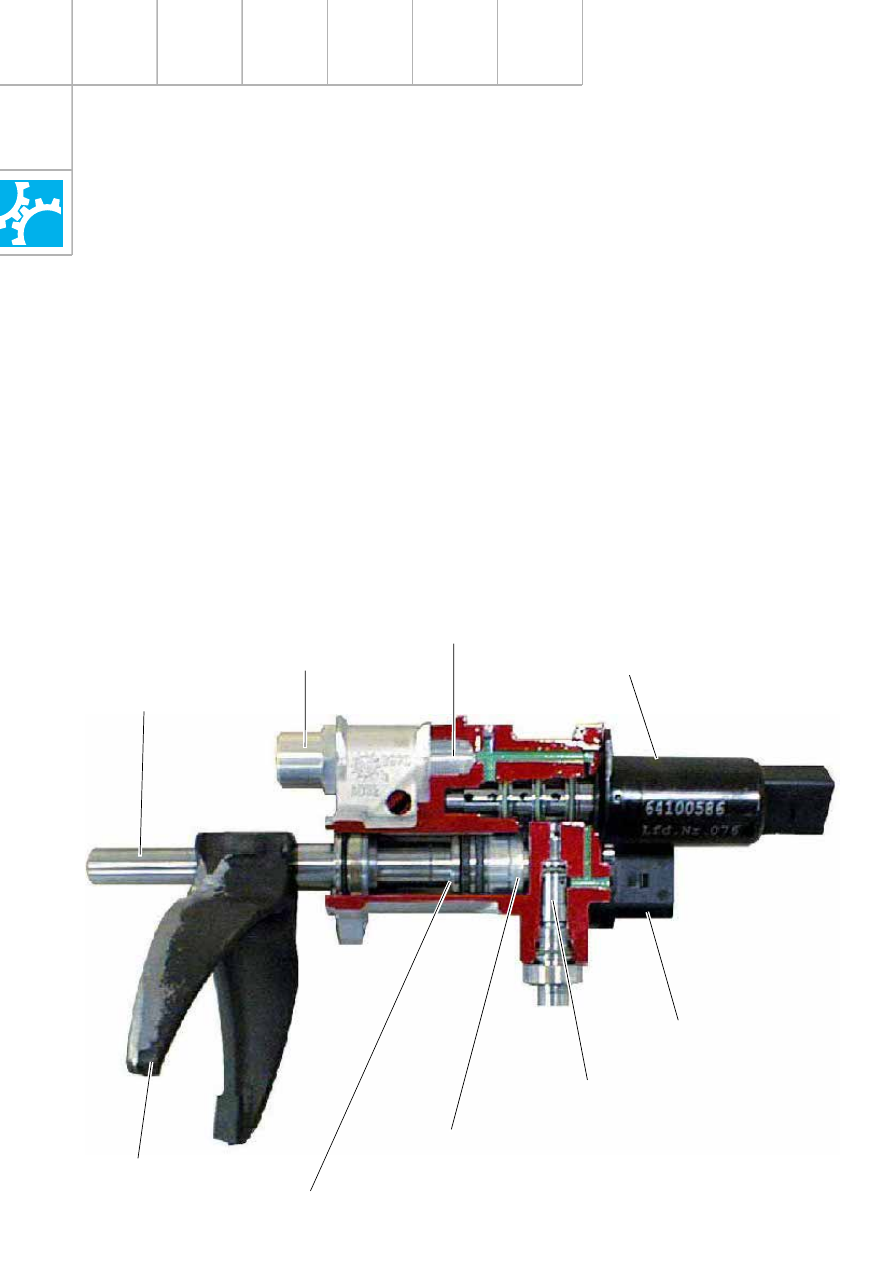

241_083

Электромагнитный клапан
исполнительного гидропривода N331

Датчик хода
исполнительного
гидропривода G302

Клапан ограничения давления

Рабочий цилиндр двойного действия

Шток вилки
включения

Вилка включения

Постоянный магнит

Напорная
магистраль

Обратная
магистраль

47

241_034

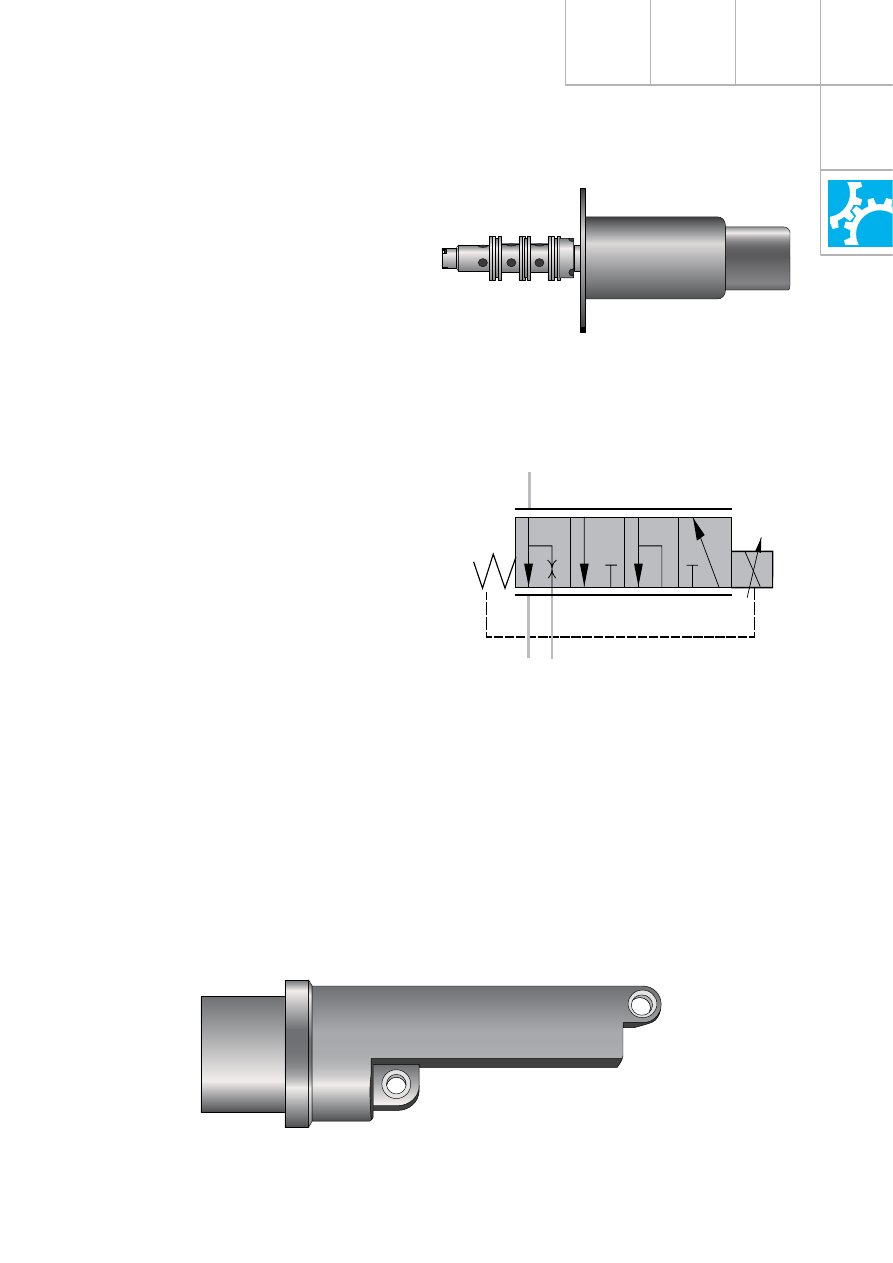

Электромагнитный клапан
исполнительного гидропривода
N331...

... представляет собой так называемый
клапан 3/4 (3  штуцера и 4 положения).
Он управляется блоком управления J554
с помощью широтно"импульсно
модулированного сигнала напряжения АКБ
U

Batt

.

В зависимости от широты импульса клапан
исполнительного гидропривода N331
занимает одно из четырёх положений
(о положениях клапана см. начиная
со стр. 48).

Штуцеры:

P –  штуцер напорной магистрали (входной)
T –

штуцер обратной магистрали
(к компенсационному бачку)

A –  штуцер выходной магистрали

(управляющей магистрали)

A

T

P

241_094

N331

Датчик хода исполнительного
гидропривода G302

С помощью датчика G302 определяется
положение и перемещение штока
включающей вилки и, соответственно, муфты
включения.
Блок управления использует это положение
для проверки возможности и контроля
процесса включения передачи.
Подробную информацию о датчике хода
исполнительного гидропривода G302
см. на стр. 56.

241_035

48

Демультипликатор

Положения клапана/
процесс включения

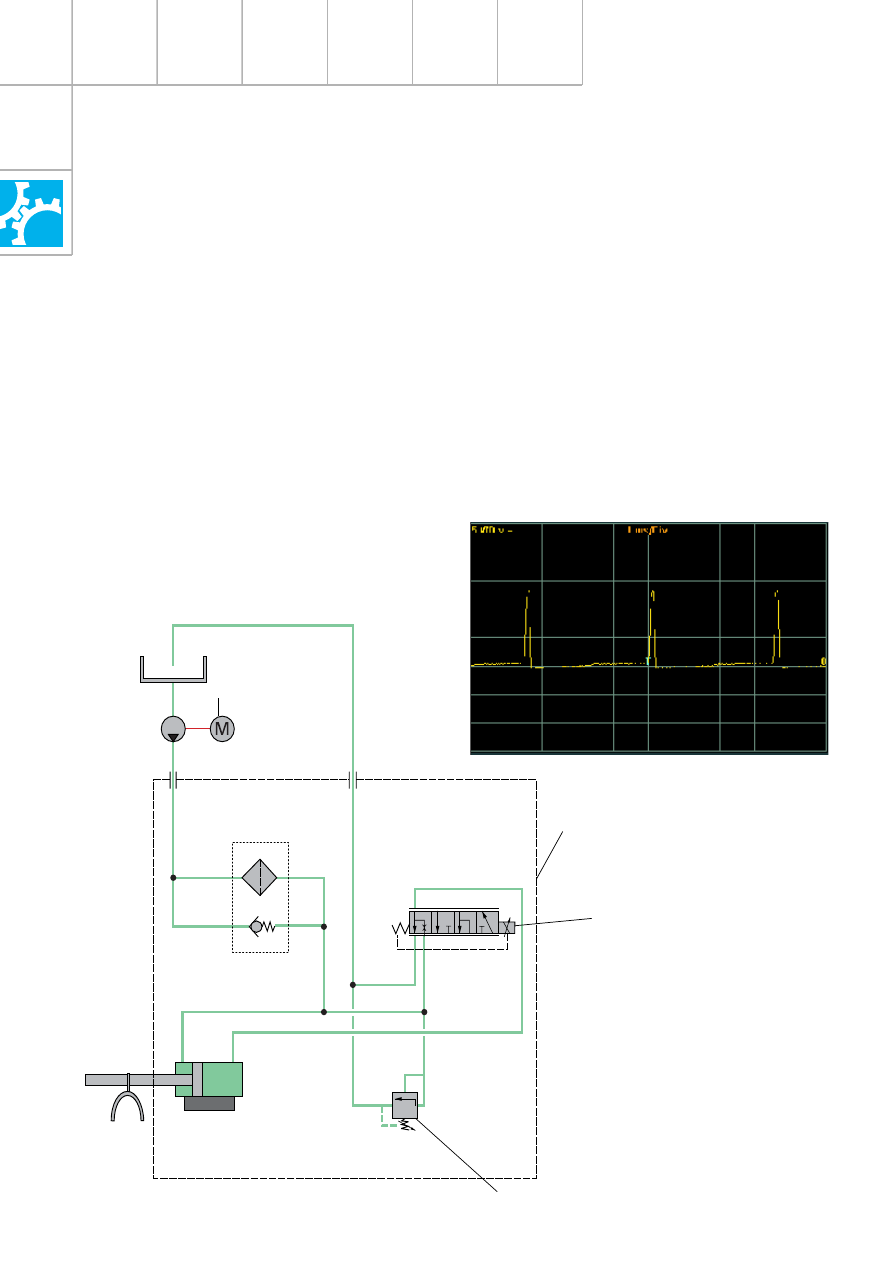

Положение клапана 1

В положении 1 штуцеры P, T и A клапана N331
соединены между собой, при этом давления
в их магистралях сравниваются.

Положение 1 является конечным
положением клапана N331, применяется для
резкого сброса давления после завершения
процесса включения понижающей передачи.
Установка в положение 1 осуществляется
с помощью пружины.

Для исключения неправильного включения
исполнительного гидропривода, необходимо
обеспечить, чтобы при неправильном
срабатывании клапана N331 не происходило
включение гидравлического насоса V190.

После включения зажигания с целью
самодиагностики на клапан N331 подается
ШИМ"сигнал со скважностью (TVH)
примерно 5%. При этом среднее значение
тока соответствует примерно 40 мА.

При разрыве управляющей цепи на выходе
блока управления изменяется уровень
напряжения сигналов. Благодаря этому
распознается ошибка.

241_076

241_084

A

T

P

Гидронасос
демультипли"
катора V190

Исполнительный гидропривод

Осциллограмма сигнала

Клапан ограничения давления

Электромагнитный
клапан
исполнительного
гидропривода N331

Фильтр с обходным
клапаном
