Audi Allroad (Quattro). Руководство - часть 11

41

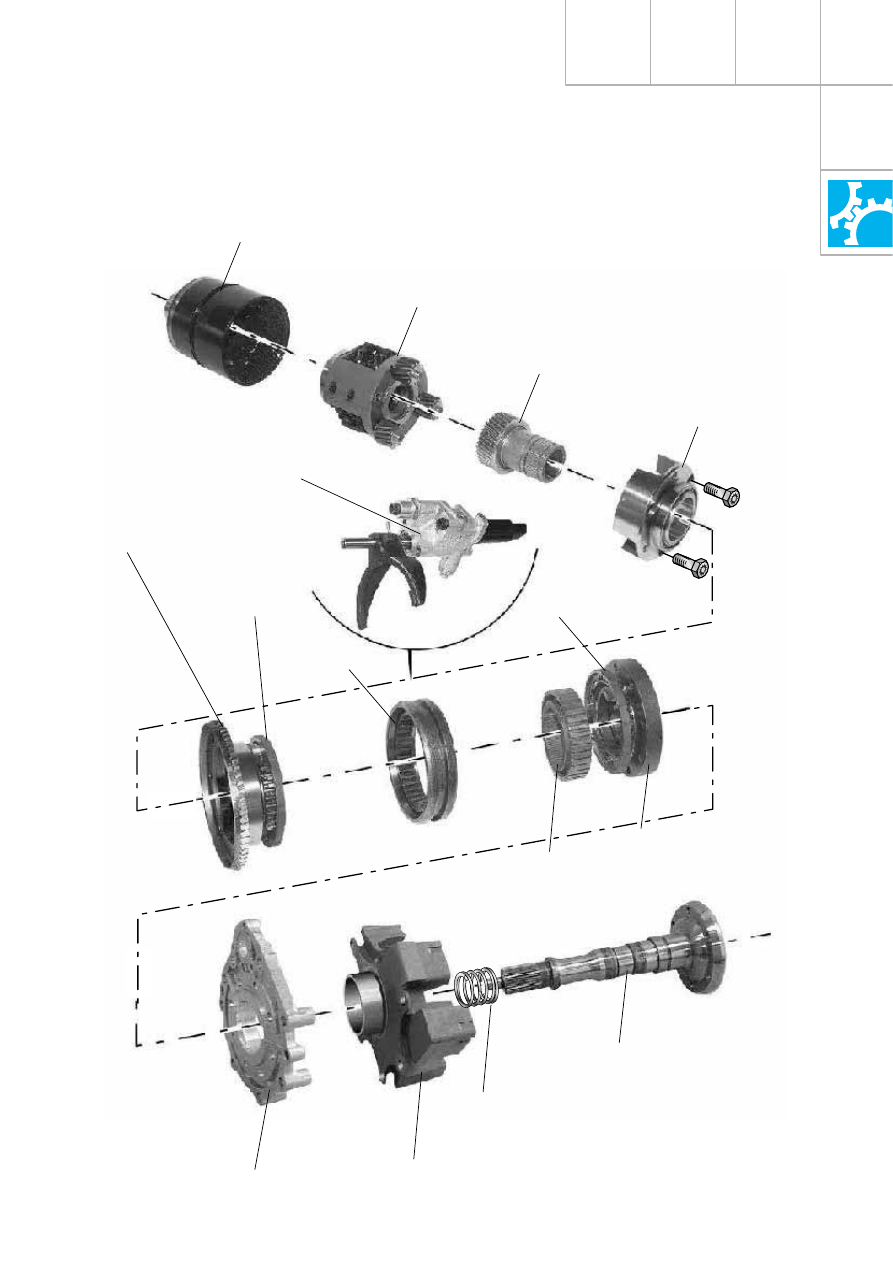

Детали и узлы:

Коронная шестерня

Водило с сателлитами и дифференциалом Torsen

Солнечная шестерня

Водило
(привинчивается)

Исполнительный гидропривод

Полумуфта 1

Муфта
включения

Ступица
синхронизатора

Полумуфта 2

Крышка

Инерционный демпфер

Вал привода
задней оси

241_055

Блокирующее кольцо
синхронизатора

Блокирующее
кольцо
синхронизатора

Пружина

42

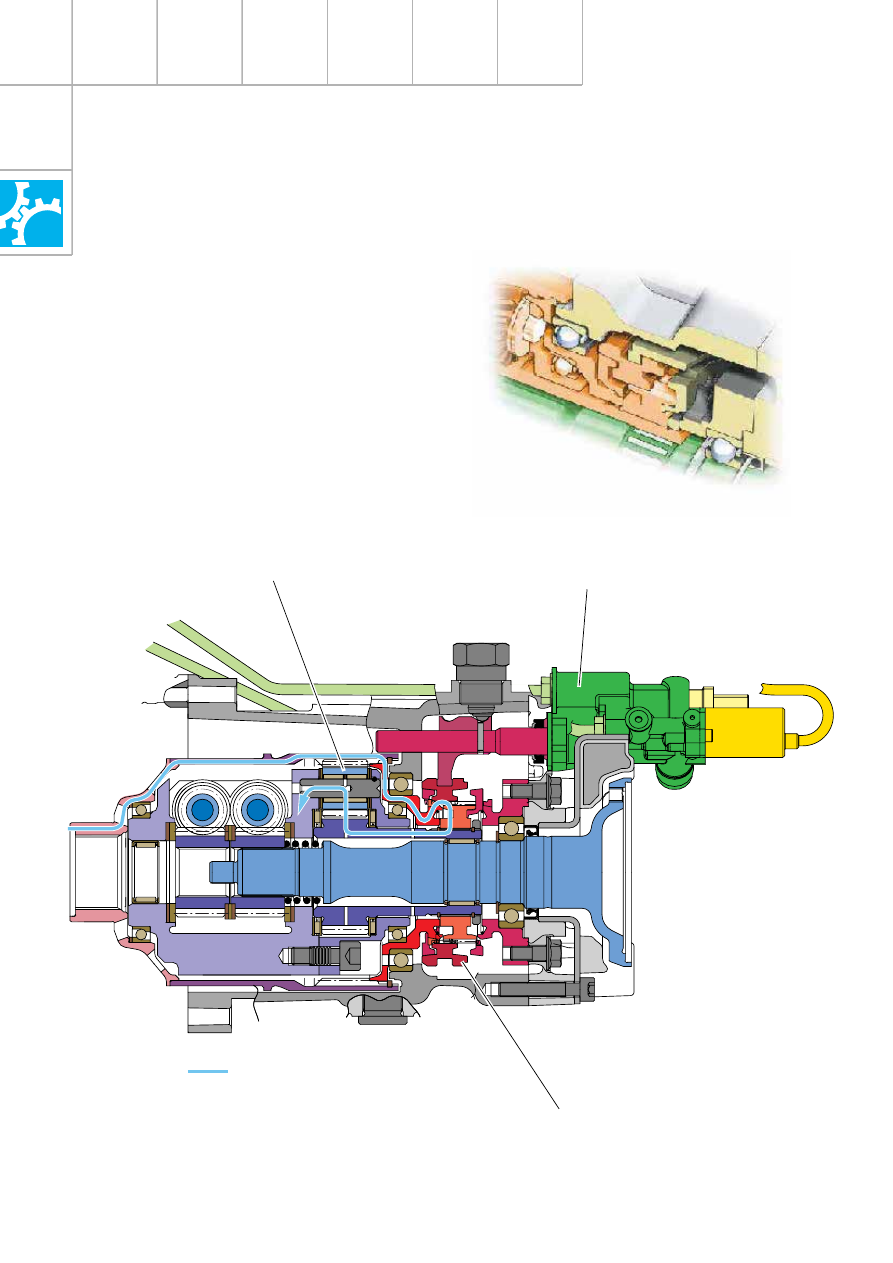

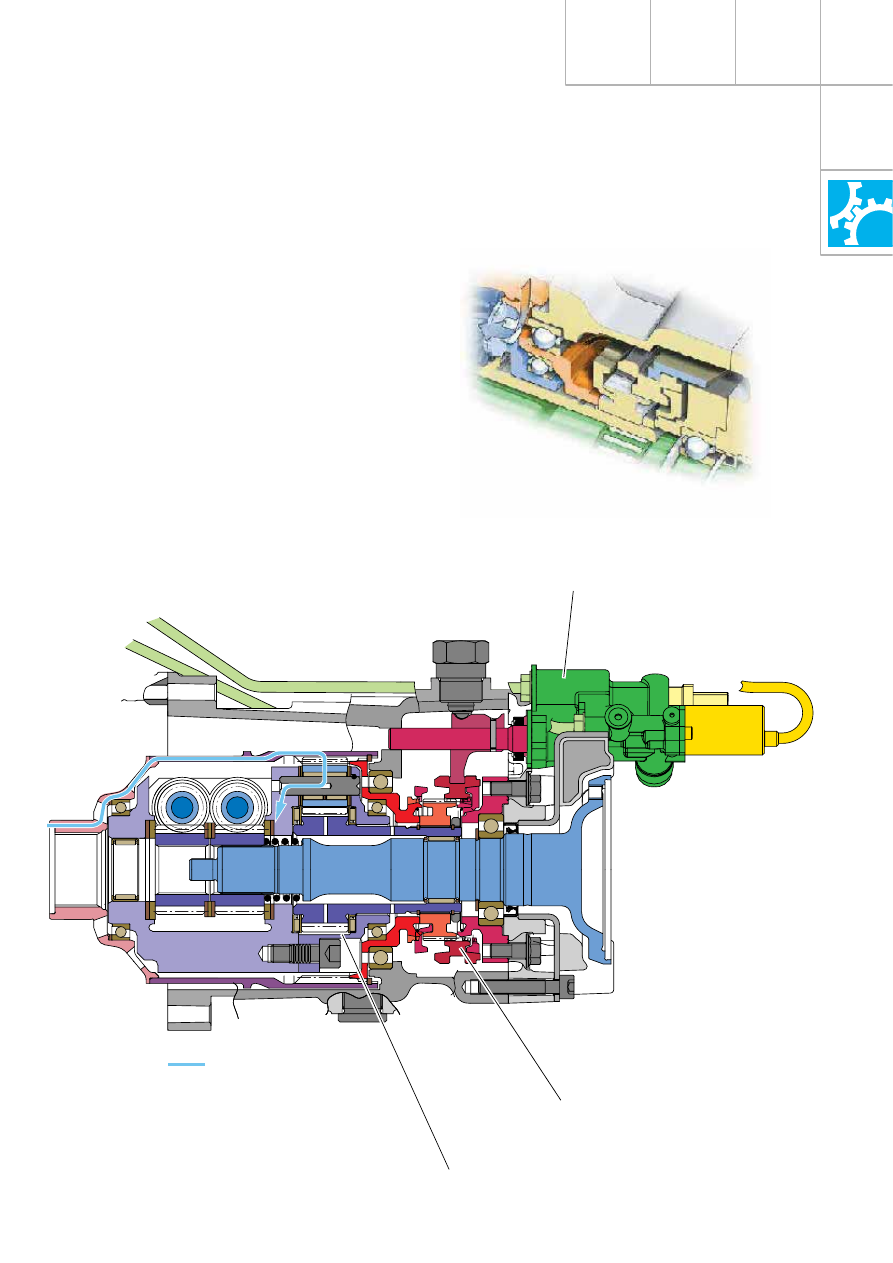

Передача крутящего
момента при включенной
прямой передаче

При включённой прямой передаче шток
исполнительного гидропривода выдвинут.
Муфта включения замыкает между собой
ступицу синхронизатора (и связанную с ней
солнечную шестерню) и полумуфту 1
(коронную шестерню). Т.е. замыкает друг
с другом солнечную и коронную шестерни.
Планетарный механизм блокируется
(вращается как единое целое) и крутящий
момент с передаточным отношением 1
передается на дифференциал Torsen.

241_005

Демультипликатор

Передача крутящего момента
при включённой прямой
передаче

Прямая передача включена

241_081

Исполнительный гидропривод

Муфта включения

Планетарный механизм

43

Передача крутящего
момента при включенной
понижающей передаче

При отключённой понижающей передаче
шток исполнительного гидропривода
сдвинут вправо (в корпус исполнительного
механизма). Муфта включения замыкает
между собой ступицу синхронизатора
(и связанную с ней солнечную шестерню)
и полумуфту 2 (картер КП). Т.е. замыкает
солнечную шестерню на картер КП.
Крутящий момент с коронной шестерни
передается на сателлиты. Т.к. солнечное
колесо заблокировано, сателлиты
обкатываются вокруг него, вращая водило
(и передавая на него крутящий момент).
При этом реализуется передаточное
отношение 1,54.

241_004

Понижающая передача

241_082

Передача крутящего
момента при
включённой
понижающей передаче

Исполнительный гидропривод

Муфта включения

Солнечная шестерня

44

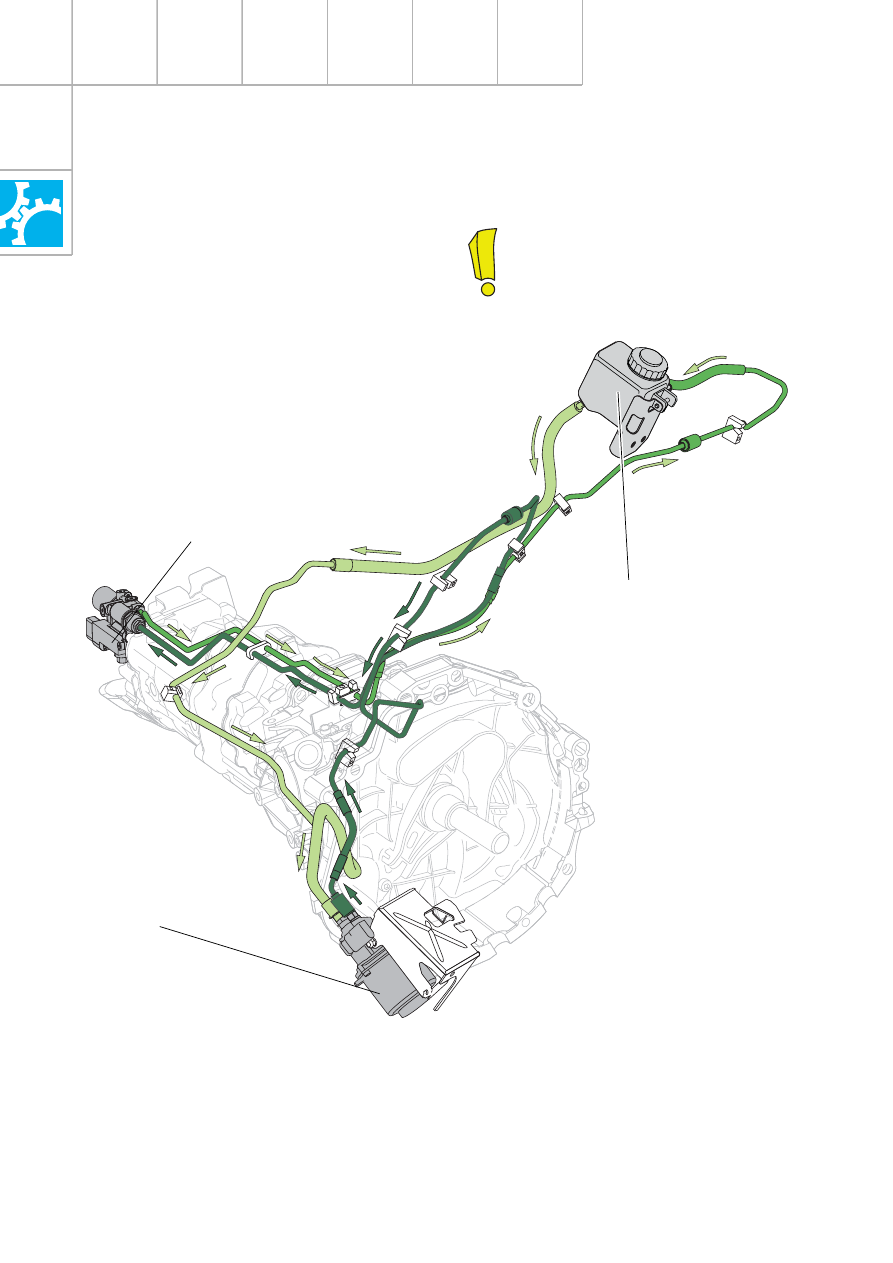

Компоненты гидропривода:

•   Гидронасос демультипликатора V190

•   Исполнительный гидропривод состоит из:

" электромагнитного клапана

исполнительного гидропривода N331;

" штока вилки переключения с поршнем и

цилиндром;

" датчика хода исполнительного

гидропривода G302.

•   Компенсационный бачок

Демультипликатор

241_008

В момент включения должен быть
слышен звук работы гидронасоса.

Электро,гидравлическое управление

Исполнительный гидропривод

Компенсационный бачок

Гидронасос
демультипликатора V190

Гидронасос V190 работает только в момент
переключения (в системе отсутствует
ресивер).

После переключения в системе отсутствует
давление.

Гидронасос демультипликатора...

... представляет собой шестерённый насос,
который нагнетает масло с необходимым для
переключения давлением в исполнительный
гидропривод.
