30

Система управления складной крышей

430_013

Примерно через 2 минуты непрерывной работы блок
управления J256 отключает привод складной
крыши, поскольку крыша уже закрыта.
Работа крыши блокируется приблизительно на
10 минут. Если примерно через 2,5 минуты
непрерывной работы складная крыша не достигает
закрытого состояния, блок управления сразу её
останавливает.
Повторить попытку управления складной крышей
можно только после 20-минутной блокировки.

Через шину CAN-комфорт блок управления привода
складной крыши J256 подключён к системе шин
автомобиля и обменивается данными с другими
системами.

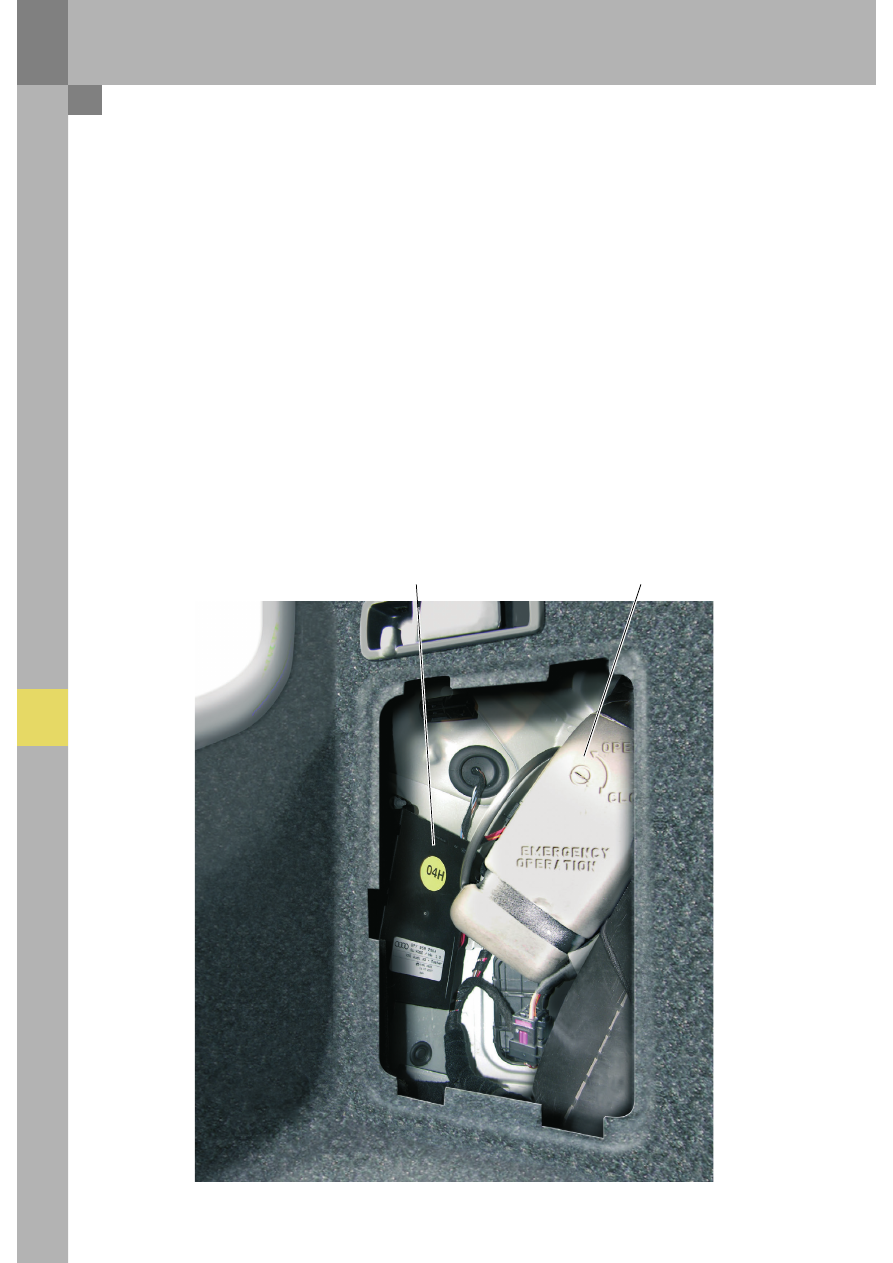

Этот блок управления установлен в багажном
отсеке автомобиля за левой облицовкой, рядом
с гидравлическим насосом привода складной
крыши V118.

Блок управления привода складной
крыши J256

Гидравлический насос
привода складной крыши V118

Блок управления привода складной
крыши J256

Центральное звено управления складной крышей
на Audi A3 Cabriolet — это блок управления J256.
Он управляет приводом крыши, контролирует её
движение и отвечает за диагностику.

Блок управления привода складной крыши J256
собирает информацию со всех датчиков, оценивает
её и активирует исполнительные механизмы.
Ещё одной задачей этого блока управления
является диагностика системы.
Если в ходе диагностики обнаруживаются
неисправности узлов или сигналы отдельных
компонентов при движении крыши поступают
несвоевременно, крыша останавливается. В память
неисправностей записывается ошибка.
Во избежание перегрузки гидравлического насоса
V118 и электродвигателя блокировки складной
крыши V223, блок управления контролирует время
работы крыши.

31

430_040

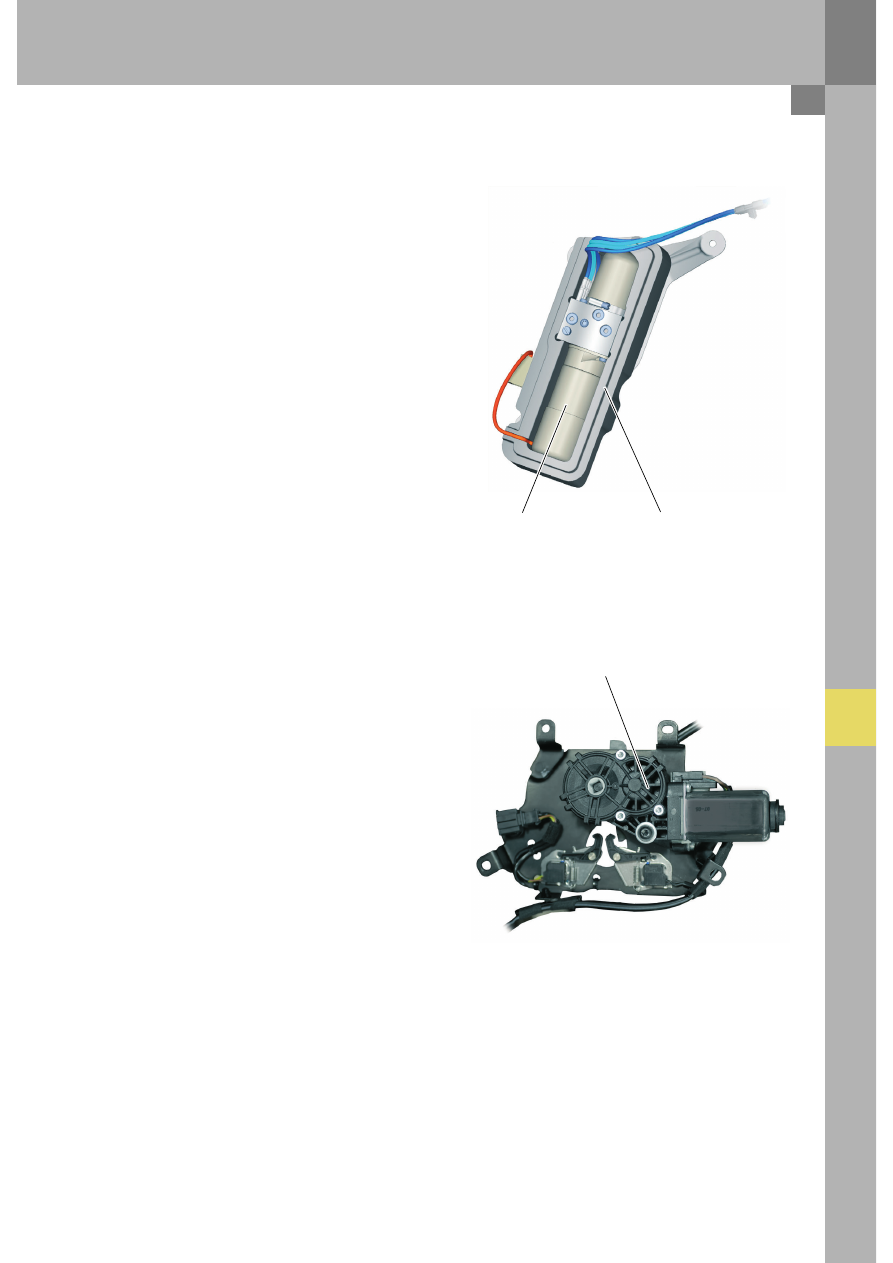

Гидравлический насос привода складной
крыши V118

Гидравлический насос привода складной крыши
V118 активируется блоком управления J256.

В зависимости от направления вращения насоса
складная крыша открывается или закрывается.
Каркас складной крыши приводится в движение
гидроцилиндрами.
Гидравлическая система обладает эффектом
самоблокировки. Это означает, что созданное
в системе давление сохраняется даже после
выключения зажигания.
Гидравлический насос установлен в багажном
отсеке слева за облицовкой.

Электродвигатель блокировки складной
крыши V223

Электродвигатель блокировки складной крыши
V223 через рычажный механизм приводит
в движение оба стопорных крюка в верхних частях
замков, установленных в передней части крыши.

Электродвигатель блокировки
складной крыши V223

430_039

Гидравлический насос
привода складной
крыши
V118

Защитная и
звукоизолирующая
оболочка

32

Система управления складной крышей

430_105

430_012

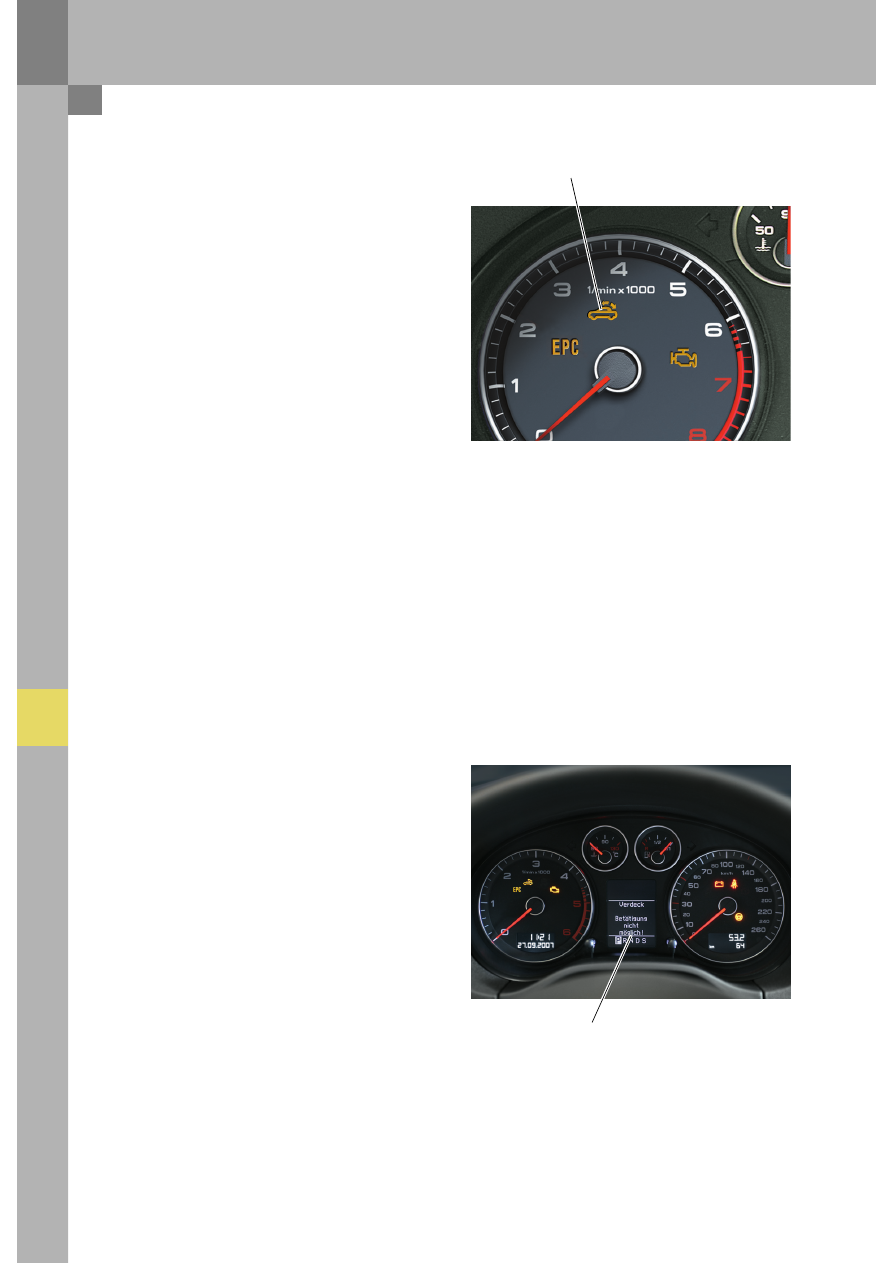

Контрольная лампа привода складной
крыши K215

Контрольная лампа привода складной
крыши K215

При включении зажигания контрольная лампа
привода складной крыши K215 загорается примерно
на две секунды. Тем самым демонстрируется
работоспособность контрольной лампы K215.

Кроме того, эта контрольная лампа имеет
следующие функции:

–

горит во время движения складной крыши;

–

мигает, если одно из условий движения
складной крыши ещё не выполнено, а клавиша
управления уже задействуется;

–

горит, если не удалось полностью
открыть или закрыть крышу.

Контрольная лампа привода складной крыши K215
находится в комбинации приборов и включается
блоком управления J285.

Блок управления комбинации приборов
J285

На основании данных, получаемых от блока
управления привода складной крыши J256, блок
управления комбинации приборов J285 активирует
контрольную лампу привода складной крыши K215,
сигнализатор в комбинации приборов и/или выводит
на информационный дисплей соответствующее
текстовое сообщение.

Текстовое
сообщение

33

430_025

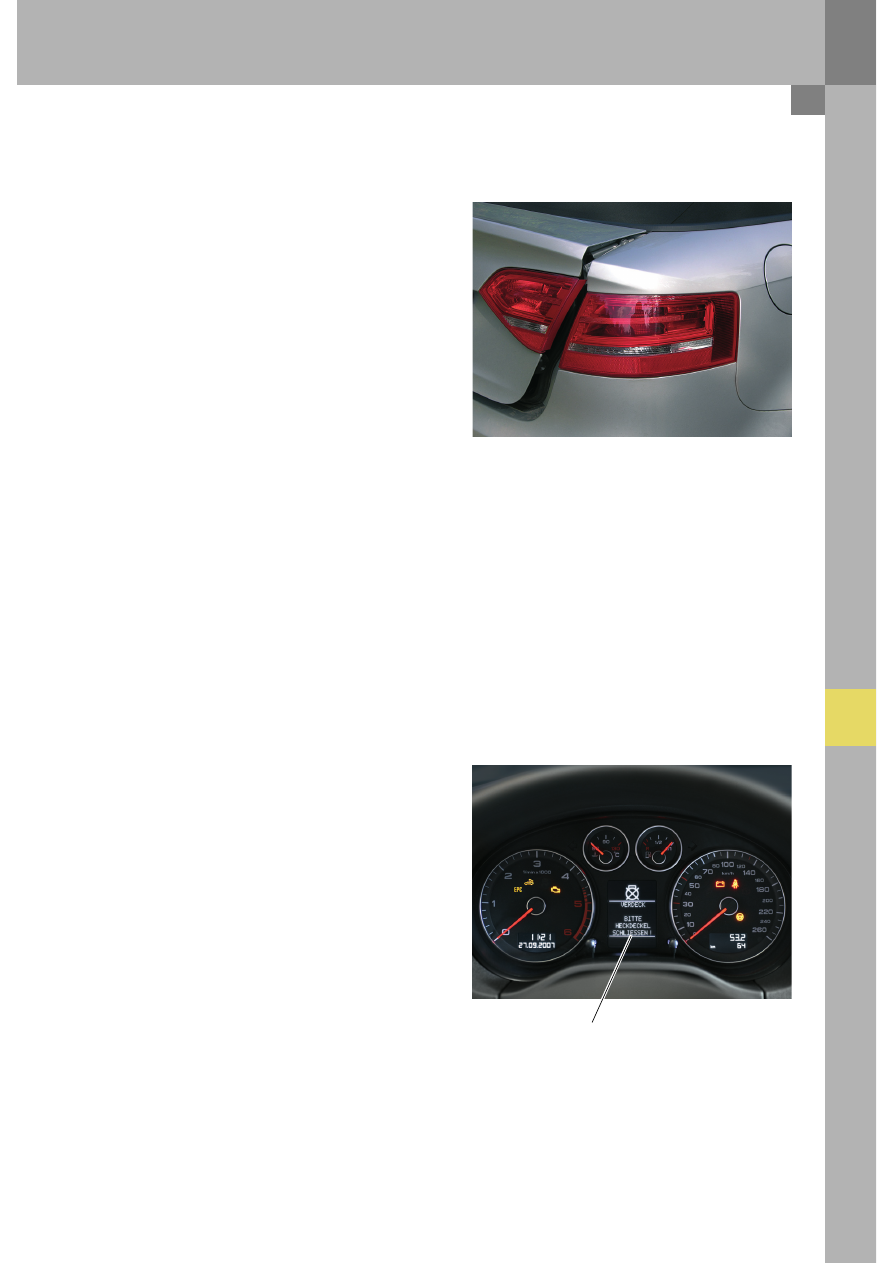

Крышка багажного отсека

Движение складной крыши возможно только при
закрытом багажном отсеке.
Во время движения складной крыши центральный
блок управления систем комфорта J393 блокирует
открывание багажного отсека за ручку на крышке
(с клавишей «soft touch»).
Только после полного закрывания складной крыши
багажный отсек можно снова открывать за ручку на
его крышке.

Индикация на комбинации приборов

Если крышка багажного отсека не закрыта,
на информационном дисплее комбинации приборов
появляется текст «Закройте крышку багажного
отсека!».

430_059

Текстовое
сообщение
