34

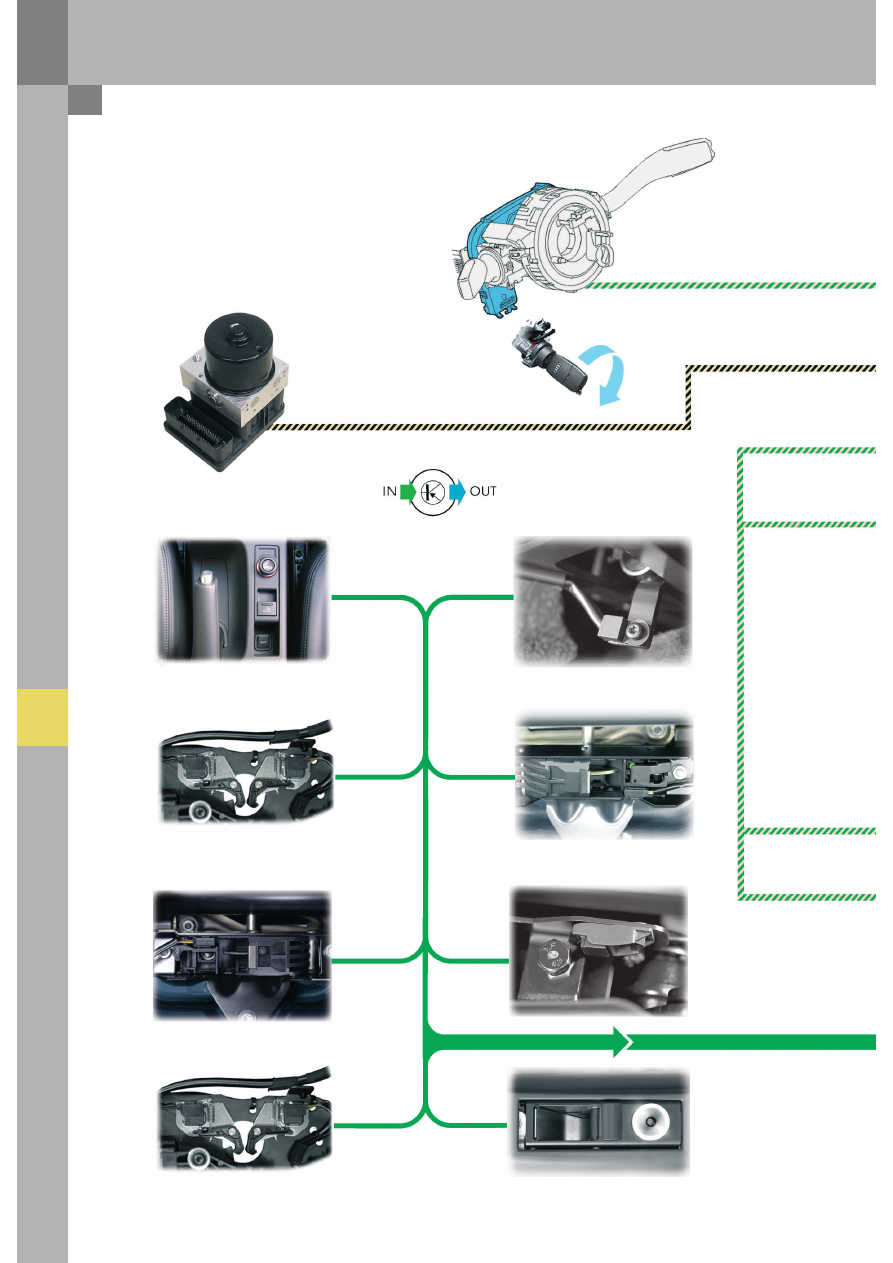

Система управления складной крышей

Схема системы

Блок управления рулевой колонки J527
Положение ключа в замке зажигания

Датчик закрытия замков
складной крыши F295

Правый датчик блокировки складной
крыши F170

Датчик сложенного состояния
складной крыши F171

Датчик открытия замков складной крыши
F294

Датчик закрытого
состояния складной
крыши F202

Блок управления ABS
J104

Передний датчик блокировки складной
крыши F172

Клавиша управления складной
крышей E137

Датчик разблокированного
состояния складной крыши
F205

35

430_022

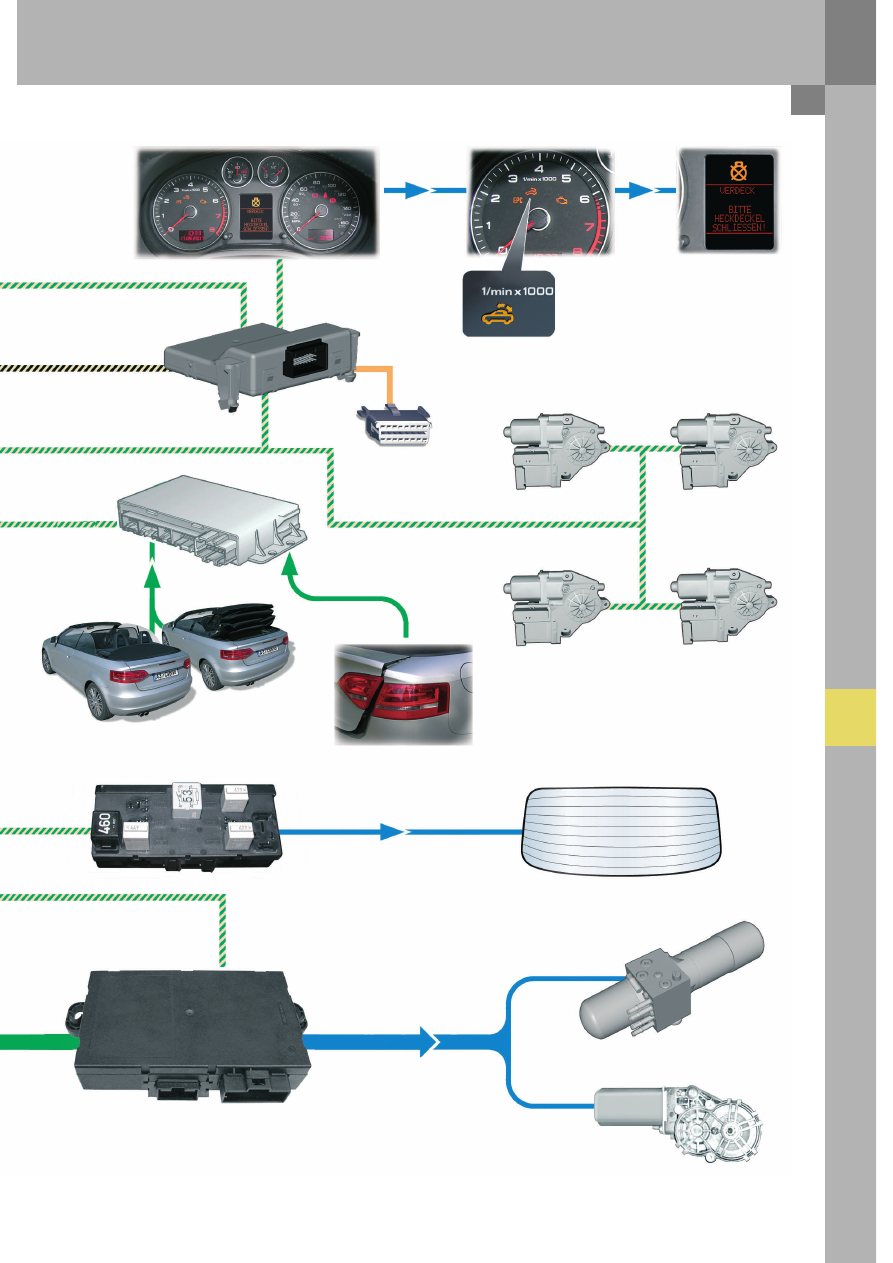

Блок управления комбинации приборов

J285

Контрольная лампа привода

складной крыши

K215

Информационный дисплей

в комбинации приборов

Блок управления привода складной
крыши J256

Диагностический

разъём

Центральный блок
управления систем
комфорта J393

Блоки управления дверей J386, J387, J388 и J389

Нагревательный элемент

заднего стекла Z1

Блок управления бортовой сети

J519

Комфортное открывание/
закрывание складной
крыши

Гидравлический насос
привода складной крыши
V118

Электродвигатель блокировки

складной крыши V223

Диагностический
интерфейс шин данных
(межсетевой интерфейс)
J533

Состояние крышки

багажного отсека

36

Система управления складной крышей

Модуль питания

левой фары

J667

Блок управления ABS

J104

Блок управления

датчиков селектора

J587

Блок Mechatronik

КП DSG с двойной

фрикционной муфтой

J743

Блок управления

двигателя

J623

Блок управления

подушек безопасности

J234

Блок управления

усилителя рулевого

управления

J500

Датчик угла поворота

рулевого колеса

G85

Блок управления

рулевой колонки

J527

Блок управления

многофункционального

рулевого колеса

J453

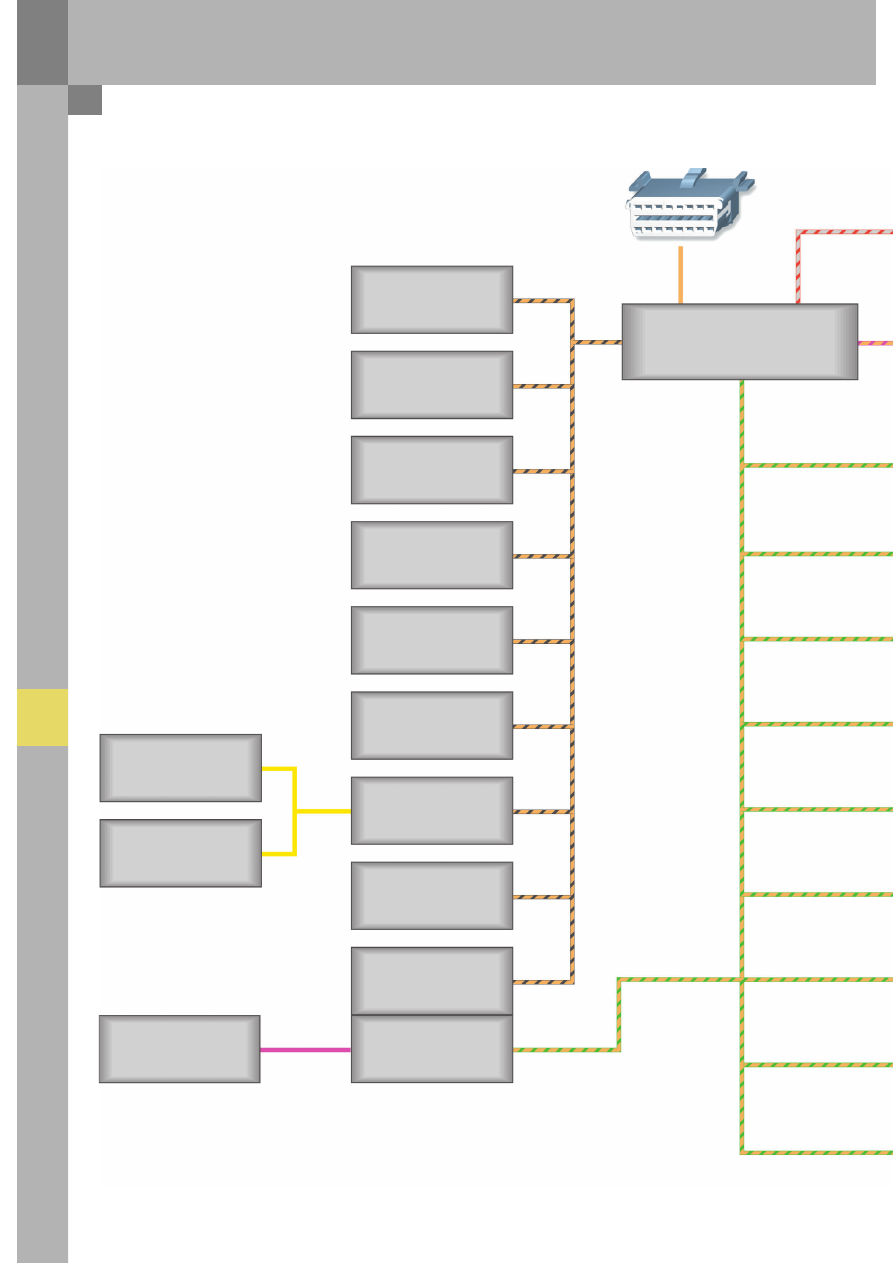

Топология шин данных

На этих двух страницах показаны сетевые соединения отдельных
блоков управления на Audi A3 Cabriolet.
Блок управления привода складной крыши J256 подключён к шине
CAN-комфорт.

Диагностический

разъём

Диагностический интерфейс шин

данных

J533

Модуль питания

правой фары

J668

Блок управления системы

адаптивного освещения и

корректора фар

J745

Блок управления

парковочного ассистента

J791

37

Датчик дождя

и освещённости

G397

Блок управления

электродвигателя

стеклоочистителя

J400

Сирена

H12

Датчик охранной

сигнализации

G578

Блок управления

бортовой сети

J519

Центральный блок

управления

систем комфорта

J393

Блок управления

Climatronic

J255

Блок управления

привода складной крыши

J256

Блок управления

распознавания прицепа

J345

Блок управления

двери переднего

пассажира

J387

Блок управления

двери водителя

J386

Разъём плеера iPod

R192

Усилитель

R12

Разъём для

внешних аудиоустройств

R199

CD-чейнджер

R41

Магнитола /

радионавигационная

система

Приёмо-передающее

устройство телефона

R36

430_024

Блок управления

комбинации

приборов

J285

*

Вариант подключения на момент выхода модели на рынок

**

Более поздний вариант подключения

Блок управления

задней правой двери

J389*

Блок управления

задней левой двери

J388*

Блок управления

задней правой двери

J389**

Блок управления

задней левой двери

J388**

Шина CAN-привод

Шина CAN Infotainment

Шина CAN-комфорт

Шина CAN-комбинация
приборов

Шина CAN-диагностика

Шина LIN

Дополнительная шина
данных

Шина Panasonic
