Audi A3 Gabriolet. Руководство - часть 7

26

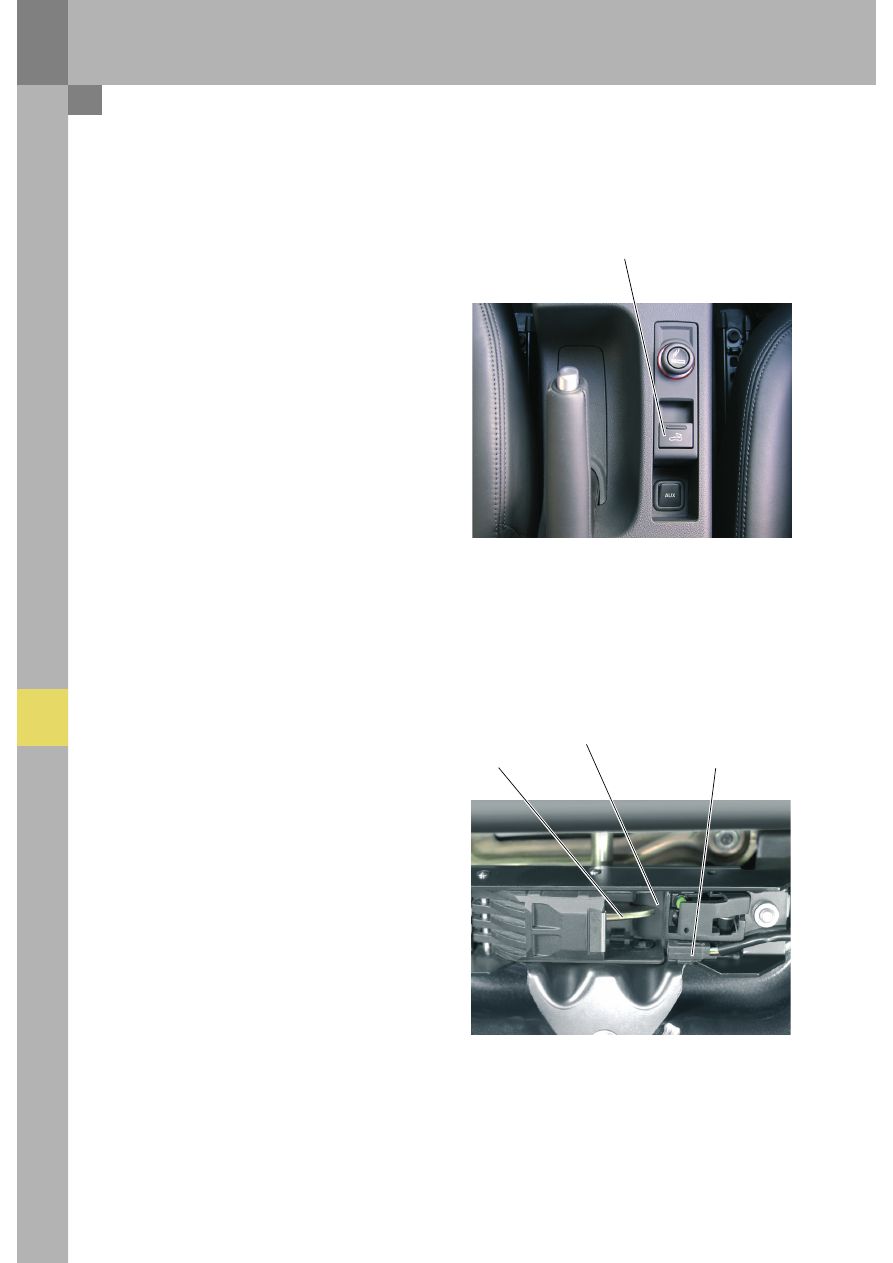

Система управления складной крышей

Компоненты системы управления складной крышей

430_030

Клавиша управления складной крышей E137

Рычажок

Стопорный
крюк

Передний датчик блокировки
складной крыши F172

Клавиша управления складной крышей
E137

При воздействии на клавишу управления E137
начинается движение складной крыши.

–   Нажатие:

открытая крыша закрывается.

–   Оттягивание:закрытая крыша открывается.

Если во время движения крыши отпустить клавишу,
крыша сразу останавливается.
При повторном воздействии на клавишу движение
складной крыши возобновляется.
Клавиша управления складной крышей находится
на центральной консоли автомобиля.

Передний датчик блокировки складной
крыши F172

Передний датчик блокировки складной крыши F172
встроен в нижнюю часть левого замка на рамке
ветрового стекла.
Этот датчик активируется через рычажок
стопорным крюком верхней части левого замка.
В зависимости от сигнала датчика блок управления
привода складной крыши распознает состояние
«Замок складной крыши закрыт или открыт».

430_011

27

430_054

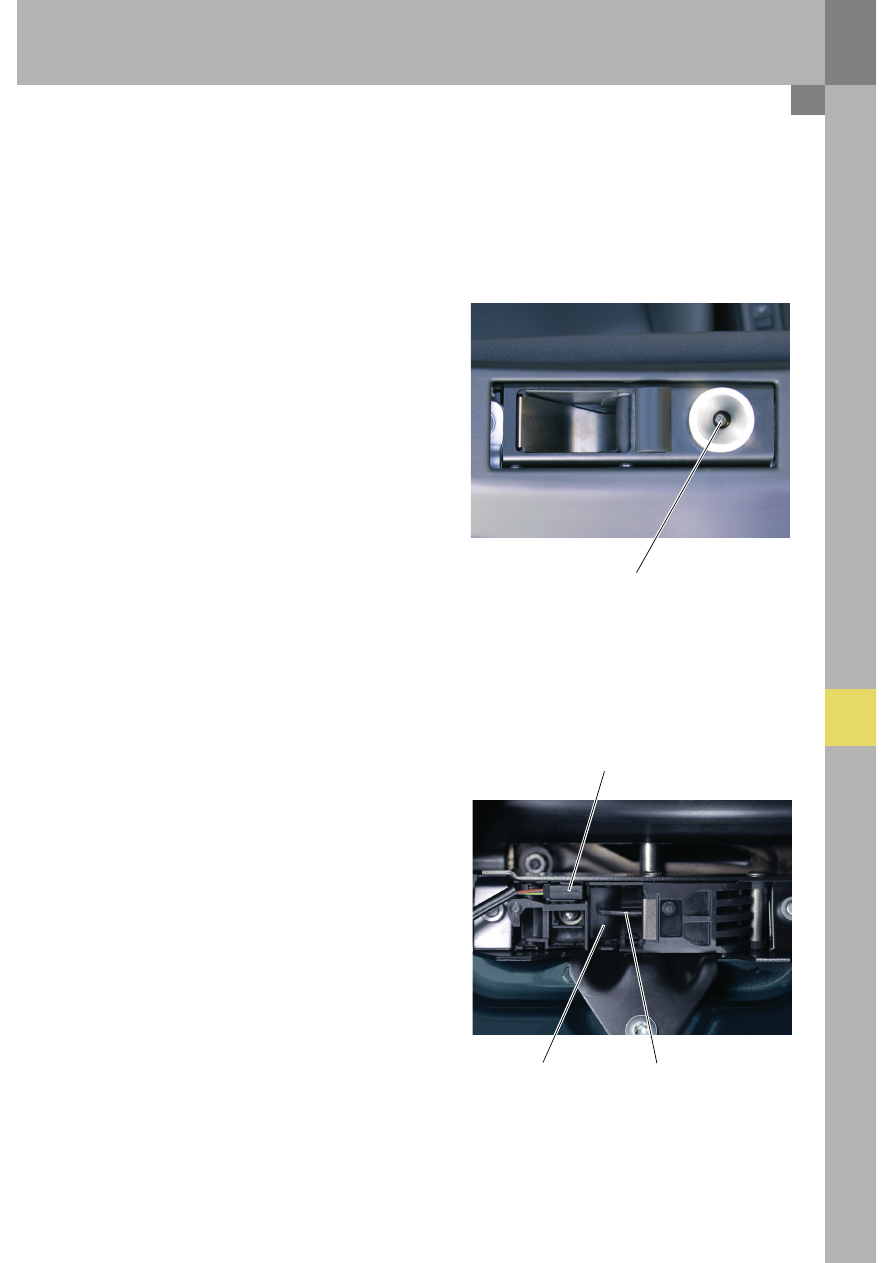

Правый датчик блокировки складной
крыши F170

Правый датчик блокировки складной крыши F170
находится в нижней части правого замка на рамке
ветрового стекла.
Этот датчик активируется через рычажок стопорным
крюком верхней части правого замка.
В зависимости от сигнала датчика блок управления
привода складной крыши распознаёт состояние
«Замок складной крыши закрыт или открыт».
Передний (F172) и правый (F170) датчики блокировки
складной крыши подключены последовательно.
Если автомобиль оснащён аудиосистемой BOSE,
правый датчик блокировки складной крыши F170
является переключателем с нейтральным
положением и имеет дополнительный выход на
усилитель BOSE.

Датчик разблокированного состояния
складной крыши F205

На автомобилях с полуавтоматической складной
крышей в нижней части левого замка на рамке
ветрового стекла имеется ещё один датчик —
датчик разблокированного состояния складной
крыши F205.
Датчик F205 активируется направляющим пальцем
на верхней части левого замка.

В зависимости от сигнала датчика блок управления
привода складной крыши J256 распознаёт
состояние «Складная крыша разблокирована или
заблокирована».
Только после того как этот блок управления
распознаёт, что складная крыша разблокирована,
можно запускать привод крыши клавишей
управления E137.

Датчик разблокированного состояния
складной крыши F205

Рычажок

Стопорный
крюк

Правый датчик блокировки
складной крыши F170

430_055

28

Система управления складной крышей

430_032

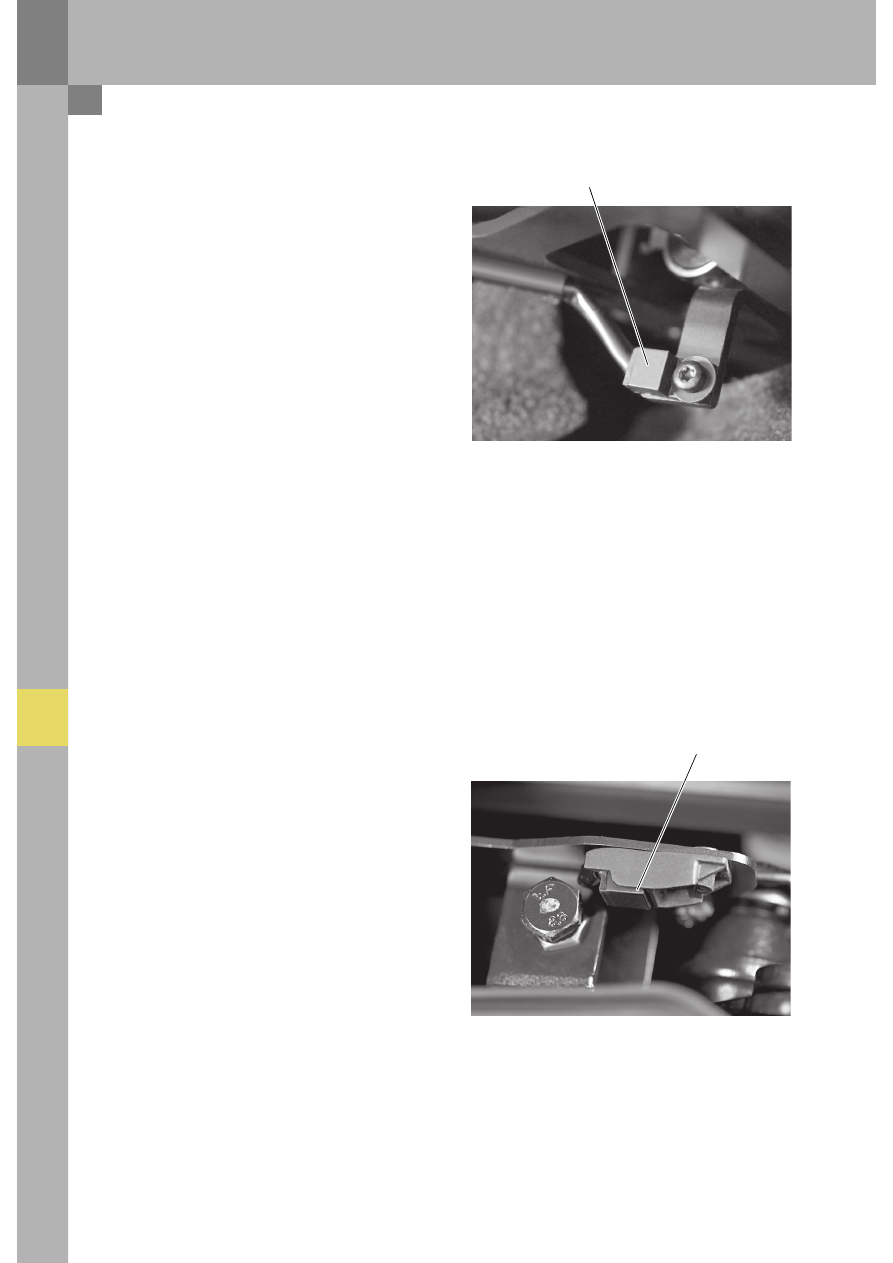

Датчик закрытого состояния складной
крыши F202

Датчик закрытого состояния складной
крыши F202

Как и F171, датчик закрытого состояния складной
крыши F202 представляет собой датчик Холла.
Местом установки также является левая главная
опора складной крыши.
Блок управления привода складной крыши J256
контролирует напряжение питания датчика Холла.
Если блок управления регистрирует напряжение
примерно 9 В, складная крыша закрыта.
Когда напряжение снижается примерно до 3,5 В,
блок управления привода складной крыши J256
распознаёт, что крыша больше не закрыта.

Датчик сложенного состояния складной
крыши F171

Датчик сложенного состояния складной крыши F171
находится на её левой главной опоре.
По сигналу от датчика F171 блок управления
привода складной крыши J256 распознаёт, уложена
ли крыша в свой отсек.
Датчик F171 по конструкции является датчиком
Холла и контролируется блоком управления
привода складной крыши.
Когда складная крыша уложена в свой отсек,
металлический рычаг приводного механизма
находится точно над датчиком.
Если блок управления регистрирует напряжение
примерно 9 В, складная крыша уложена в отсек.
Когда напряжение снижается примерно до 3,5 В,
блок управления привода складной крыши J256
распознаёт, что крыша больше не находится
в своем отсеке.

430_031

Датчик сложенного состояния складной крыши F171

29

430_049

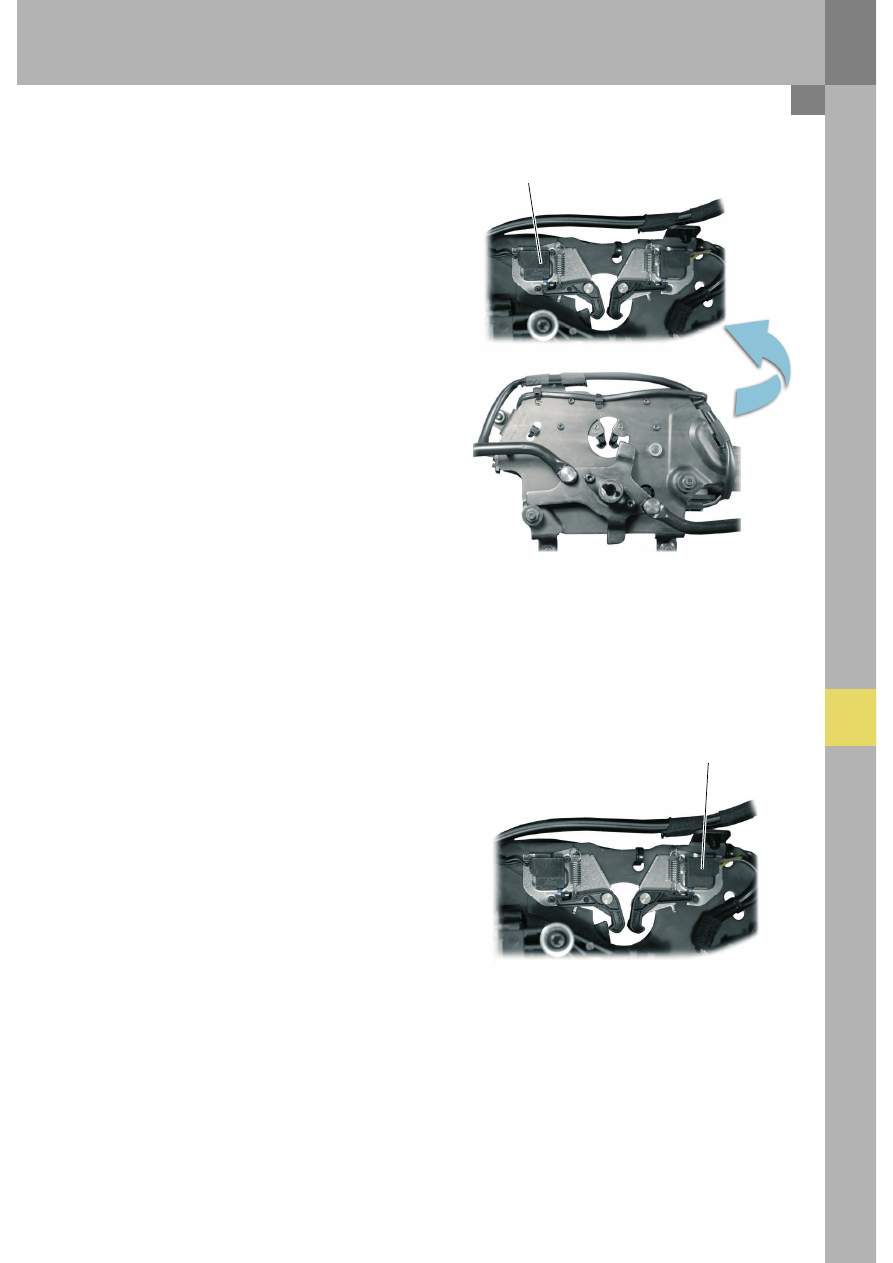

Датчик закрытия замков складной
крыши F295

Рядом с датчиком открытия замков F294 находится
датчик закрытия замков складной крыши F295.
Датчик F295 информирует блок управления
привода складной крыши J256 о том, что
электродвигатель блокировки V223 и замки
складной крыши находятся в закрытом положении.

430_042

Датчик открытия замков складной
крыши F294

Непосредственно в зоне электродвигателя
блокировки складной крыши V223 установлен
датчик открытия замков F294.
Датчик F294 активируется кулачковой пластиной,
соединённой с рычагами замков складной крыши.
Датчик открытия замков складной крыши F294
информирует блок управления J256 о том, что
электродвигатель блокировки V223 и замки
складной крыши находятся в открытом положении.

Датчик закрытия замков
складной крыши F295

Датчик открытия замков складной крыши F294
