Audi A3 Gabriolet. Руководство - часть 6

22

Система управления складной крышей

Полуавтоматическая складная крыша

Открывание складной крыши

Условия:

–   Автомобиль не движется.
–   Зажигание включено.
–   Наружная температура > –15°C.
–   Напряжение аккумулятора в норме.
–   Багажный отсек закрыт.

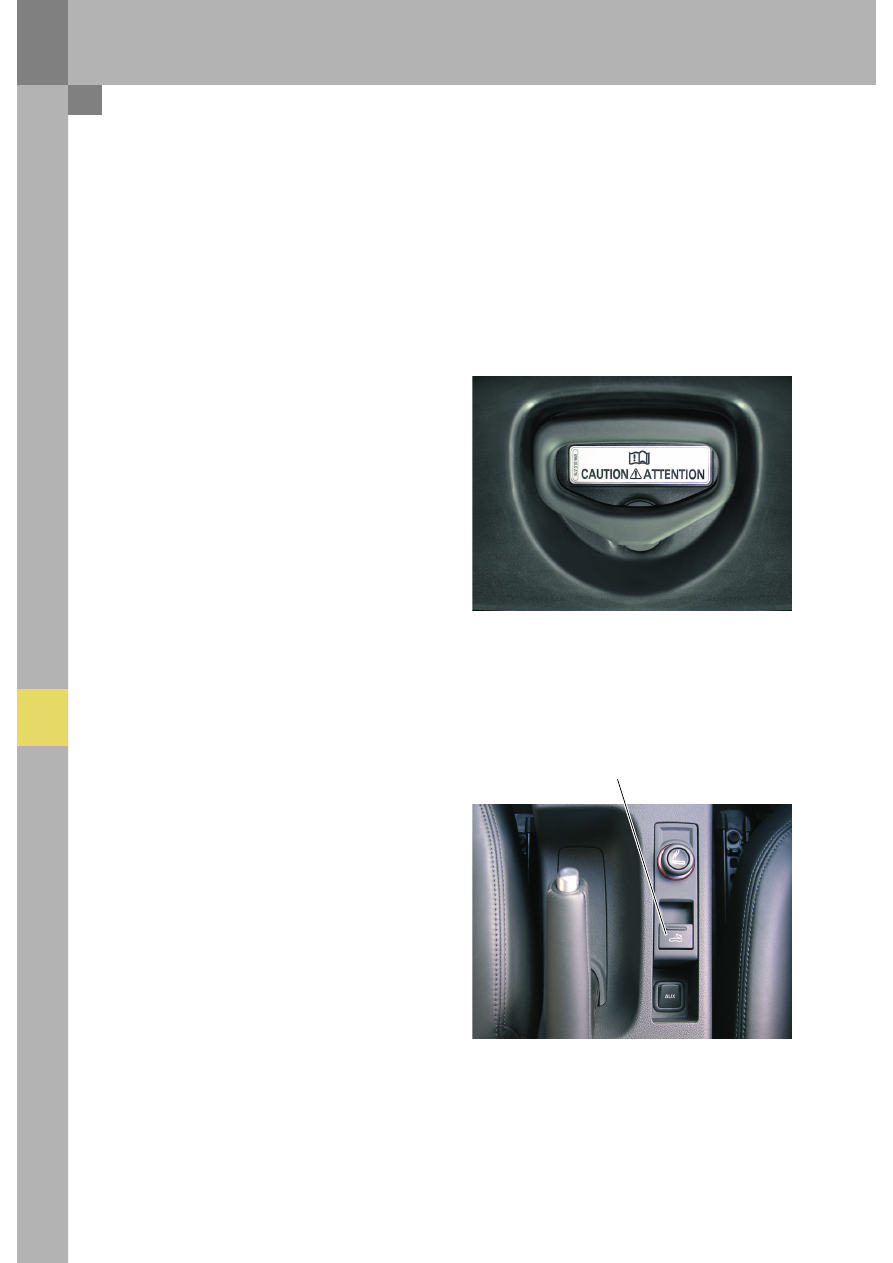

Чтобы открыть складную крышу, нужно оттянуть
и удерживать клавишу управления E137.

Если после укладывания крыши в её отсеке
клавиша управления E137 ещё удерживается,
боковые стёкла закрываются.

430_027

430_011

Клавиша управления складной крышей E137

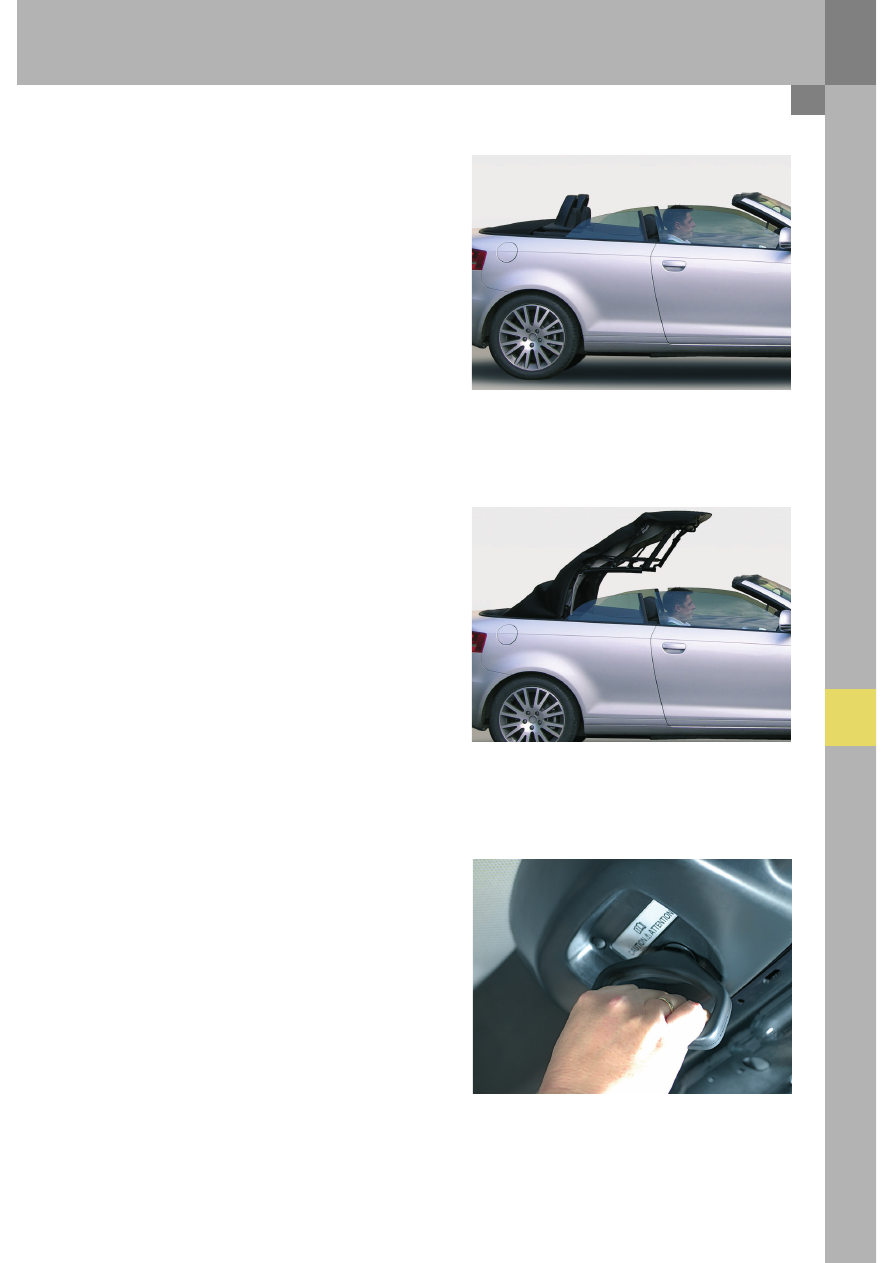

Открывание и закрывание полуавтоматической
складной крыши выполняются так же, как на
автомобиле с автоматической крышей.
Перед открыванием складной крыши сначала
нужно вручную открыть её замок.
Для этого рукоятку замка нужно опустить и
повернуть против часовой стрелки.
После этого боковые стёкла автоматически
опускаются до определённого уровня.

23

430_003

430_006

430_029

Закрывание складной крыши

Процесс закрывания крыши запускается нажатием
и удерживанием клавиши управления складной
крышей.
Этот процесс выполняется в последовательности,
обратной открыванию.

Боковые стёкла опускаются до определённого
уровня. С помощью гидравлической системы
складная крыша поднимается из своего отсека и
укладывается на рамку ветрового стекла.

Теперь нужно снова закрыть замок складной крыши
вручную. Для этого необходимо опустить рукоятку
замка, натянуть складную крышу на рамку
ветрового стекла и поворачивать рукоятку по
часовой стрелке, пока замок крыши не закроется.
Для закрывания всех боковых стёкол нужно снова
нажать клавишу управления складной крышей E137
или использовать главный выключатель
стеклоподъёмников на двери водителя E189.

Функции комфортного открывания и закрывания
для полуавтоматической складной крыши
не предусмотрены.
Открывание/закрывание крыши во время движения
также невозможно.

24

Система управления складной крышей

430_016

Аварийный привод

Если из-за какой-либо неисправности система управления складной крышей не работает, крышу можно
закрыть или открыть вручную.

430_045

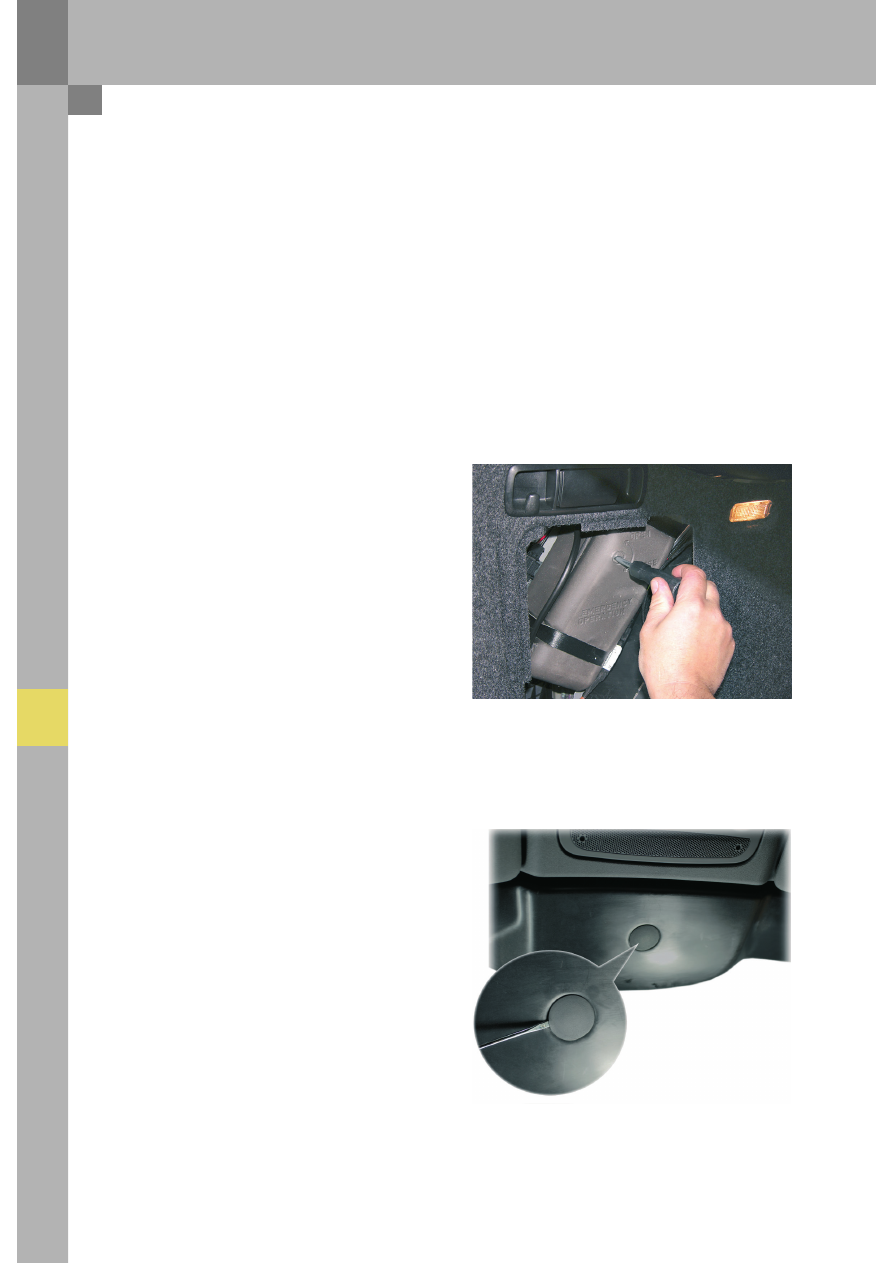

Гидравлическая система обладает эффектом
самоблокировки, поэтому сначала нужно сбросить
давление в этой системе. Для этого нужно
отвёрткой повернуть винт аварийного привода на
гидравлическом модуле примерно на один оборот
влево.

После успешного аварийного закрывания складной
крыши этот винт нужно снова повернуть в прежнее
положение (закрыть магистраль)!

Поднимать складную крышу из её отсека следует,
по возможности, вдвоём. Затем нужно уложить
передний край крыши на рамку ветрового стекла.

На складной крыше посередине передней части
есть заглушка, которую нужно снять отвёрткой.

Закрывание автоматической складной крыши

Условия:

–   Стояночный тормоз задействован.
–   Боковые стёкла опущены.
–   Зажигание выключено.
–   Ключ зажигания извлечён из замка.
–   Багажный отсек закрыт.

25

Примечание

Дополнительные сведения об аварийном
приводе и управлении складной крышей
см. в руководстве по эксплуатации
автомобиля.

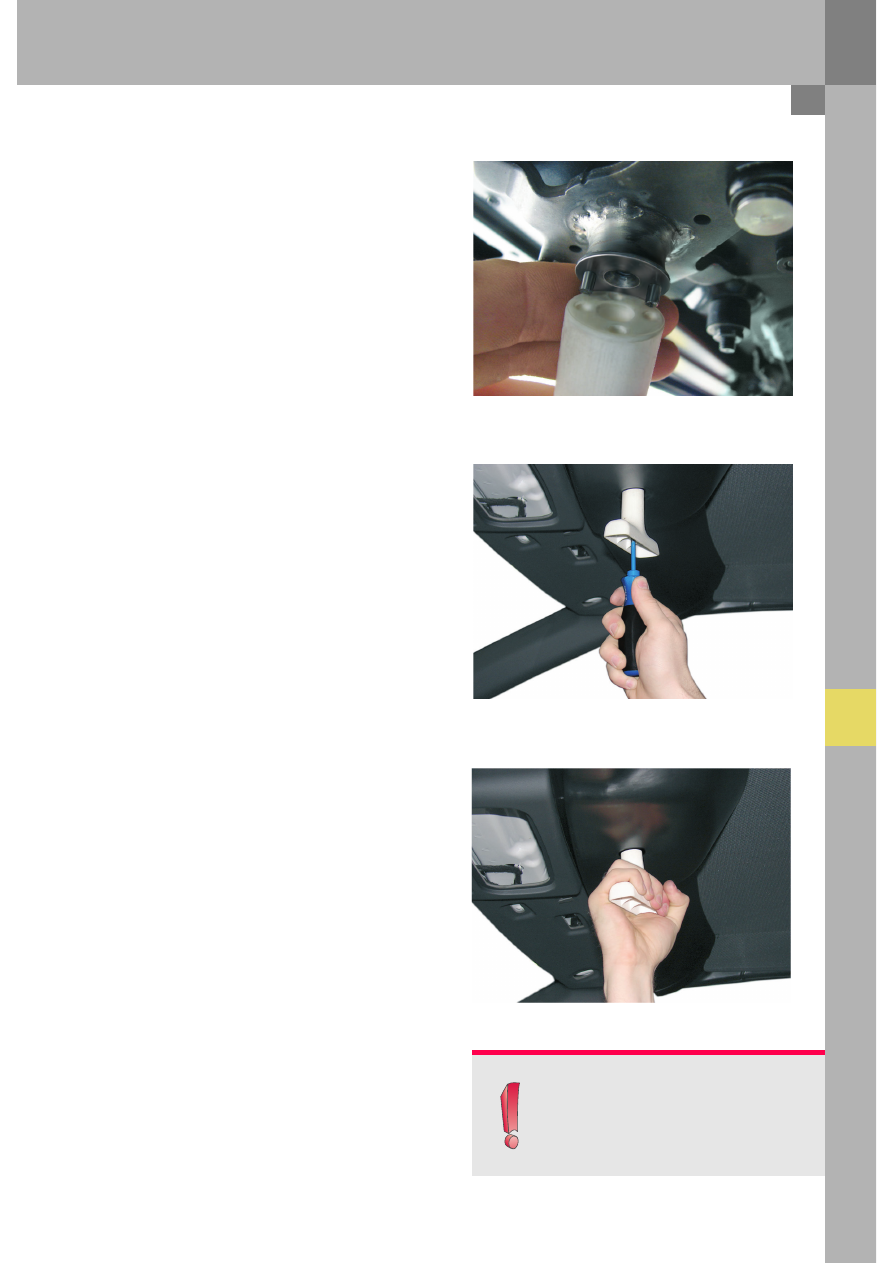

Теперь с помощью отвёртки нужно закрепить
рукоятку аварийного привода.
При этом рукоятка должна обязательно
зафиксироваться на штифтах замка. Только после
этого следует затянуть стопорный винт от руки.
При вворачивании стопорного винта
электродвигатель блокировки складной крыши
V223 отсоединяется от привода (рычажного
механизма) замка.

Поскольку при открытой складной крыше её замок
закрыт, сначала нужно открыть этот замок. Для
этого следует поворачивать рукоятку аварийного
привода против часовой стрелки.

430_047

430_079

430_048

Открывание складной крыши выполняется
в последовательности, обратной закрыванию.
После использования аварийного привода и поиска
неисправности необходимо проверить работу
складной крыши по полному циклу (открывание и
закрывание).
Инструмент для использования аварийного привода
входит в комплект бортового инструмента.

С помощью рукоятки аварийного привода складная
крыша натягивается на рамку ветрового стекла.
Чтобы закрыть замок складной крыши, рукоятку
нужно поворачивать по часовой стрелке.

Затем рукоятку аварийного привода следует снять.
После использования аварийного привода
соединение между электродвигателем блокировки
складной крыши и приводом замка автоматически
восстанавливается при первом вращении вала
электродвигателя.
Для полуавтоматической складной крыши операции
с рукояткой аварийного привода не применяются.
